Kit solaire hors réseau autonome 1500W - Convertisseur Phoenix 1600VA

Description

Le kit solaire 1500W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter une maison ou un chalet hors réseau. Il est composé de :

• 3 panneau solaire Jolywood 500 Wc : ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils ont une garantie de 25 ans.
• 2 batteries Gel Plomb carbones 220Ah Uniteck: ces batteries stockent l'énergie solaire produite par les panneaux. Elles permettent d'alimenter les appareils électriques même en l’absence de soleil.
• Un convertisseur Phoenix 230V de 1600VA pur sinus : cet appareil permet de convertir l'énergie solaire en courant alternatif (230V), qui est compatible avec la plupart des appareils électriques.

Comment fonctionne le kit solaire de 1500W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur-chargeur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Avantages du kit solaire de 1290W

Le kit solaire de 1500W offre de nombreux avantages, notamment :

• Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
• Il permet d'être indépendant du réseau électrique.

Le kit solaire hybride de 1500W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

le meilleur du soleil avec jOLYWOOD

• Dimensions : 1950 mm x 1134 mm x 30 mm
• Poids : 27,6 kg
• Voc : 43,58 V
• Isc : 14,12 A
• Vmp : 37,47 V
• Imp : 13,34 A
• Garantie : 25 ans



Le panneau solaire 500W Jolywood  offre une efficacité accrue et une durabilité exceptionnelle, grâce à sa technologie avancée N-Type et sa conception en biverre.

• Technologie bifaciale N-Type : capture la lumière sur les deux faces, augmentant la production d'énergie de 10 à 30 % par rapport à un panneau classique.
• Performance en faible luminosité : idéal pour les régions sujettes à des conditions météorologiques variables.
• Rendement énergétique supérieur : un rendement élevé qui permet d'exploiter au mieux chaque rayon de soleil.

Ce panneau monofacial est équipé à son arrière de 2 câbles de 1m sertis d’une paires de connecteur MC4 pour un branchement facile.

Production électrique de vos panneaux solaires
1500W	Nord	Sud
HIVER	1967 Wh/j	4290 Wh/j
ETE	6741 Wh/j	8258 Wh/j

*35° Plein Sud

Régulateur de charge MPPT victron

Le contrôleur de charge SmartSolar MPPT 150/45 permet d'optimiser et charger votre parc batterie. Le SmartSolar est un régulateur solaire avec connexion Bluetooth intégrée afin de consulter et configurer toutes les données via votre smartphone. Aucune clé électronique n’est nécessaire. Grâce à l’application VictronConnect gratuite compatible sur les smartphones Android et Apple, paramétrez et visualisez vos appareils Victron Energy.

Il permet de consulter la production de votre panneau solaire ainsi que la tension du parc batterie.
Le régulateur MPPT est garanti 5 ans.

Le parc batterie GEL Plomb carbone uniteck 220Ah

La batterie GEL PLOMB CARBONE possède de meilleures caractéristiques qu'une batterie gel ou agm classique. Elle peut aisément subir des décharges de 50% en continue et même plus de manière exceptionnelle.

Batterie solaire 220Ah 12V - Uniteck :

• Capacité du parc : 220 Ah
• Durée de vie moyenne : 4 - 5 ans
• Nombre de cycles* : 1750 cycles à 50% de profondeur de décharge
• Énergie disponible : 2640 Wh
• Dimensions d'une batterie : 522 x 221 x 240 mm
• Poids d'une batterie :59 kg
• Courant de charge du parc : 55 A

le convertisseur phoenix 24V/1600VA

Le convertisseur Phoenix 24V/230V - 1600VA vous permettra d'alimenter l'ensemble de vos consommateurs dont la puissance simultanée ne dépasse les 1300W ! Donc, avant de brancher tous vos appareils, vérifiez bien leur puissance et additionnez, elles ne doivent surtout pas dépasser 1300W. Cet appareil se situe après votre parc batteries en 24V.

La puissance cumulée de vos appareils ne doit pas dépasser celle de votre convertisseur soit 1300W !

Attention à la température, notamment pour l'Afrique ou les camping-cars et camions aménagés (ne pas mettre l'appareil sous un siège !)



Convertisseur phoenix 24V/1600VA 230V :

• Tension d'entrée : 24V
• Tension de sortie : 230V
• Puissance de sortie (volt-ampère) : 1600VA
• Puissance de sortie (watt) : 1300W
• Poids : 12 kg
• Dimensions (H x L x P) : 485 x 219 x 125 mm

DU MATÉRIEL DE QUALITÉ POUR UNE DURÉE DE VIE ET SÛRETÉ MAXIMALE !

Ce kit solaire de forte puissance dispose également de tous les éléments qui vous permettront d'assurer une performance la plus longue, une durée de vie accrue et une sécurité totale !

Afin d'éviter les déséquilibres de charge et gonflements de batteries, il a été doté d'un Battery Balancer !

Son contrôleur de batterie smart BMV-712 - Victron Energy permettra la surveillance de votre parc batterie que ce soit grâce à son afficheur déporté ou grâce à l'application Victron connect sur votre smartphone





schéma complet

télécharger

guide de montage

télécharger





MATÉRIELS ADDITIONNELS A CE KIT SOLAIRE

Des fixations peuvent être ajoutés à ce kit ( non incluent) :

Les fixations en toiture ( tuile mécanique, canal, ardoise, Bac Acier, fribociment)

Les fixations au sol à lester ( Ultraground, Ground System)

Les fixations Modulables ( Unifix 800EGF )

Pour aller plus loin

Retrouvez ce kit parmi nos kits à monter soi-même et comparez-le aux autres kits solaires pour une maison autonome en électricité, notamment à la version hybride de même puissance équipée d'un MultiPlus 1600 VA, qui permet, elle, de recharger le parc depuis un groupe électrogène. Le régulateur SmartSolar MPPT 150/45 et le convertisseur Phoenix 1600 VA de ce kit sont aussi vendus à l'unité, et nos batteries permettent d'agrandir la réserve. Pour arbitrer entre les deux versions, contactez-nous : MyShop Solaire accompagne ses clients depuis 2014 et son bureau d'étude intégré dimensionne et conseille gratuitement.

Questions fréquentes

Quelle consommation quotidienne ce kit de 1500 W permet-il de couvrir ?

Comptez en wattheures par jour. Pour chaque appareil, multipliez la puissance par la durée d'usage quotidienne, additionnez, puis majorez de 20 % pour les pertes de conversion et de stockage : un réfrigérateur récent demande 600 à 900 Wh, l'éclairage LED d'une habitation 300 à 400 Wh, un téléviseur et une box 400 à 600 Wh, la bureautique 200 à 400 Wh, une pompe quelques centaines de wattheures selon les cycles. Avec 1500 Wc installés, ce kit produit de l'ordre de 1950 à 4290 Wh par jour en hiver et de 6700 à 8250 Wh par jour en été selon la région et l'orientation. Il convient à une résidence secondaire bien équipée ou à un logement à l'année dont le chauffage et l'eau chaude sont assurés autrement.

Quelle réserve d'énergie, et comment évolue-t-elle au fil des saisons ?

Le parc associe deux batteries GEL plomb-carbone de 220 Ah en 12 V montées en 24 V, soit 5,28 kWh stockés. La technologie plomb impose de ne pas dépasser 50 % de décharge, ce qui laisse environ 2,6 kWh réellement disponibles, soit une journée et demie de consommation moyenne sans aucun apport solaire. En été, la production couvre plusieurs fois les besoins et le parc est plein chaque jour ; en hiver, elle peut descendre au niveau de la consommation quotidienne, sans marge pour reconstituer la réserve après une série de journées grises. C'est toujours le mois le plus défavorable qui doit servir de base au dimensionnement.

Peut-on brancher un groupe électrogène sur ce kit ?

Pas directement, et c'est la différence essentielle avec la version hybride. Le Phoenix 1600 VA fourni est un convertisseur pur : il transforme le courant continu des batteries en 230 V, mais il n'intègre pas de chargeur et n'a pas d'entrée alternative. Un groupe électrogène ne peut donc pas recharger le parc à travers lui. Deux solutions existent : ajouter un chargeur de batterie séparé raccordé au groupe, ou choisir la version de ce kit équipée d'un convertisseur-chargeur MultiPlus 1600 VA, qui gère nativement cette entrée. Si vous prévoyez une occupation hivernale continue, la seconde option est généralement la plus simple.

Peut-on ajouter des panneaux ou agrandir le parc batterie ?

Le parc s'étend par paires de batteries identiques en technologie, en capacité et en âge ; mélanger du neuf et du déjà cyclé, ou du plomb et du lithium, fait vieillir l'ensemble prématurément. Côté production, le régulateur SmartSolar MPPT 150/45 fourni est calibré au plus juste pour les 1500 Wc du kit sur un parc 24 V : la règle maison veut qu'un panneau délivre environ 80 % de sa puissance nominale en conditions réelles, soit 1200 W ici, que l'on divise par la tension nominale du parc, 24 V, ce qui donne 50 A. Toute extension suppose donc un second régulateur dédié aux nouveaux panneaux. Notre bureau d'étude valide le schéma avant achat.

Le montage est-il à la portée d'un particulier, et quelles protections sont fournies ?

Le kit est livré avec ses protections côté courant continu : deux porte-fusibles MEGA-fuse avec leurs fusibles de 60 A et de 80 A, un coupe-batterie 275 A, un Battery Balancer qui égalise les deux batteries en série, et des câbles de 25 mm², ce qui correspond à ce qu'exige un convertisseur de 1600 VA en 24 V. La pose des panneaux et tout le câblage continu se réalisent en suivant le guide fourni, sans intervention extérieure. En aval du convertisseur, en revanche, la distribution en 230 V relève de l'installation électrique du bâtiment : tableau, interrupteur différentiel, disjoncteurs et mise à la terre sont du ressort d'un électricien.

Qu'est-ce qui n'est pas fourni dans ce kit ?

Les fixations de panneaux ne sont pas incluses et se choisissent selon le support : tuile mécanique, canal, ardoise, bac acier, fibrociment, lestage au sol ou structure modulable. Ne sont pas non plus fournis le chargeur de batterie nécessaire si vous voulez utiliser un groupe électrogène, le tableau électrique et ses protections en courant alternatif, la prise de terre, le coffre à batteries, ni les gaines et chemins de câbles. La longueur de câble solaire livrée convient à une implantation courante ; une distance importante entre les panneaux et le local technique demande du câble supplémentaire.

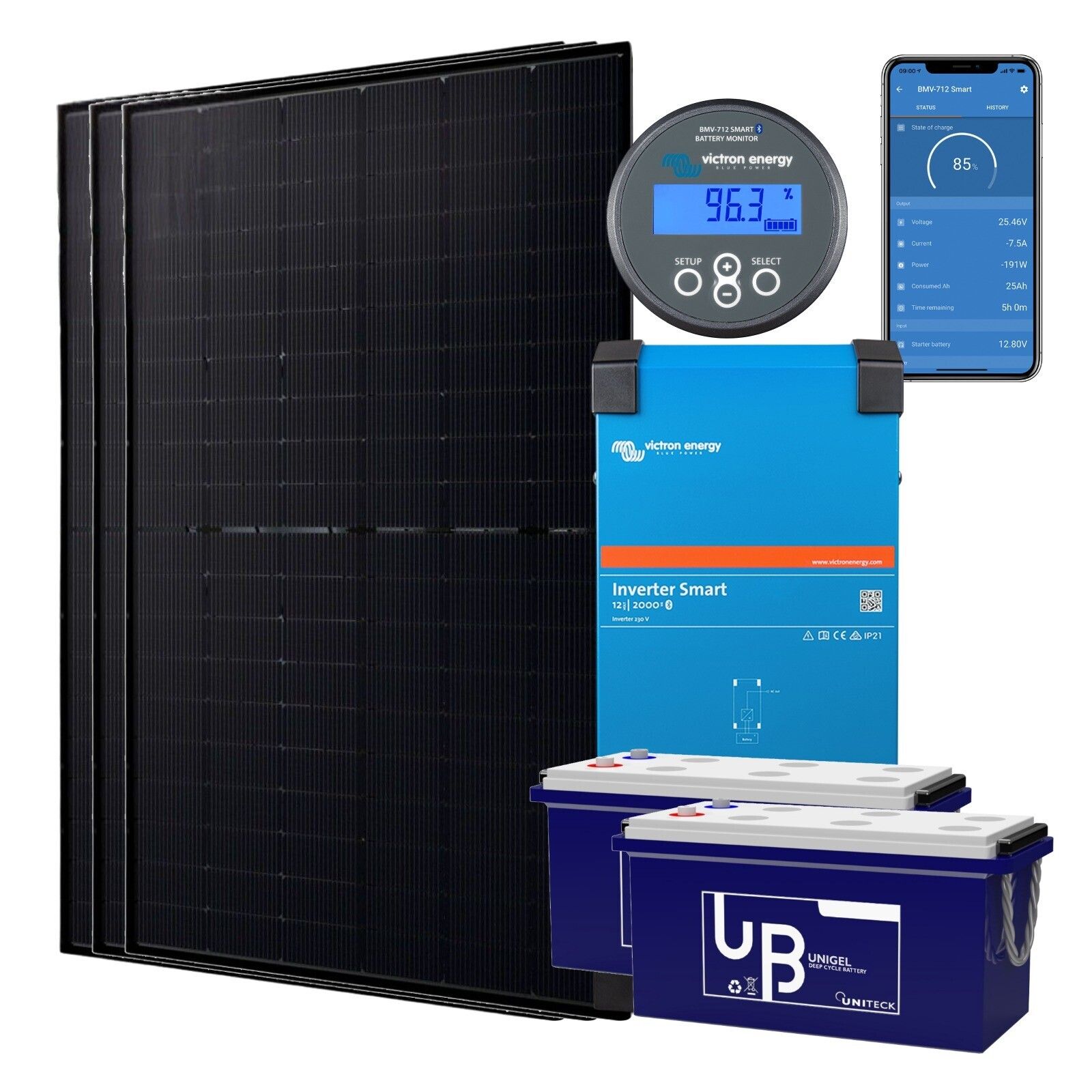

Composition du kit :

• 3 x Jolywood - Bifacial N-type - 500W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 150/45 (12/24/48V)
• 2 x UNITECK - UNIBAT 220.12 GEL - batterie GEL - Plomb Carbone - 220Ah - 12V
• 1 x Victron Energy - Convertisseur 24V/230V Victron Energy Phoenix 1600VA Smart Pur Sinus
• 1 x BEP - Coupe batterie - 275A 12V/24V/48V
• 1 x Victron Energy - Battery Balancer
• 1 x Victron Energy - Controleur de batterie BMV 712 Smart
• 3 x Stäubli - Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 3 x Bobine de 10m - Cable qualité solaire 6mm²
• 2 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-10
• 3 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-M8
• 1 x Câble électrique souple de 1.5m en 16mm² - cosse M8-NU
• 1 x Câble électrique souple de 1.5m en 16mm² - cosse M10-NU
• 2 x Câble électrique souple de 1.5 m de 25 mm² - cosse M8-10
• 2 x Victron Energy -Fusible MEGA-fuse 80V - 60A
• 2 x Victron Energy - Porte fusible MEGA-fuse
• 6 x Cosse plate M8
• 2 x Victron Energy - Fusible MEGA-fuse 80V - 80A

Caractéristiques techniques
