Fixations panneaux solaires

Le passage d'un câble solaire à travers un toit de fourgon ou un pont de bateau est le geste qui provoque le plus de fuites. Un percement rebouché au mastic travaille avec les vibrations et finit par laisser entrer l'eau.

Le Scanstrut DS6-P est le modèle le plus compact de la gamme : 19 mm de haut, embase de 30 mm, certifié IP68, pour des câbles de 2 à 6 mm et une pose sans dessertir les connecteurs.

La traversée de câble est le point faible de toute installation solaire embarquée : le percement encaisse les vibrations, les cycles thermiques et l'eau stagnante. Le passe-câble étanche remplace le mastic exposé par un joint protégé.

Le Scanstrut DS-H6 fait sortir le câble à plat le long du toit plutôt que verticalement. Profil bas de 20 mm pour 46 mm de long, câbles de 2 à 6 mm, cinq bouchons fournis.

Le câble venant du panneau solaire doit entrer dans la cellule sans créer de point d’infiltration : un simple trou mastiqué finit toujours par laisser passer l’eau, là où un passe-câble évacue le ruissellement.

Le DS16-P est la version renforcée de la gamme, avec une embase de 39 mm et des câbles acceptés jusqu’à 8 mm de diamètre extérieur. Ses bouchons fendus permettent de le poser sans retirer les connecteurs déjà sertis.

L'Unifix 100 BM d'Uniteck permet de fixer un panneau solaire rigide sur un bimini, grâce à des brides multi-axe qui rattrapent la double courbure des barres, verticale et horizontale.

Réalisé en inox 316L poli, il se serre sur les arceaux sans perçage ni collage et ne pèse que 1,8 kg. Un panneau rigide ainsi déporté conserve une lame d'air sur sa face arrière, ce qu'un panneau souple posé à plat sur la toile ne permet pas.

À bord, le panneau solaire se fixe sur un tube — balcon, chandelier ou portique — et non sur une surface. Le support nautisme fait cette liaison en serrant sur le tube et en tenant le module par son cadre, sans le percer.

L’UNIFIX 50.2 WB d’Uniteck est le support de balcon pour les panneaux rigides de 30 à 60 W : inox 316L poli, 2,3 kg, tubes de 20 à 43 mm, inclinaison de 0 à 90° et rotation sur 180°.

Sur un bateau, le panneau solaire se fixe sur un tube de balcon ou de portique. Le support nautisme serre sur ce tube et tient le module par son cadre, sans perçage, ce qui préserve la garantie du panneau.

L’UNIFIX 100.1 WB d’Uniteck est le support de balcon pour les modules de 80 à 120 W : inox 316L poli, 3 kg, tubes de 20 à 43 mm et inclinaison réglable de 0 à 90°.

Sur un bateau, le panneau solaire se fixe sur des tubes : balcon, chandelier ou portique. Le support nautisme serre sur ces tubes et tient le module par son cadre, sans aucun perçage.

L’UNIFIX 100 WP d’Uniteck est le support fixe pour portique à double barre : inox 316L poli, 3 kg, tubes de 20 à 42 mm, écartement de 450 mm maximum, pour un panneau rigide jusqu’à 120 W.

L'Unifix 100.1 WPB d'Uniteck fixe un panneau solaire rigide sur le portique ou le balcon arrière d'un bateau, par simple serrage sur les tubes, sans perçage ni collage. Inox 316L poli, visserie comprise.

Son axe de rotation permet d'incliner le panneau de -60 à +60 degrés, soit 120 degrés de débattement : de quoi chercher le soleil au mouillage, ou coucher le panneau pour réduire sa prise au vent en navigation.

Sur un bateau, le panneau solaire se fixe sur les tubes du balcon ou du portique. Le support nautisme serre sur ces tubes et tient le module par son cadre, sans perçage ni collage.

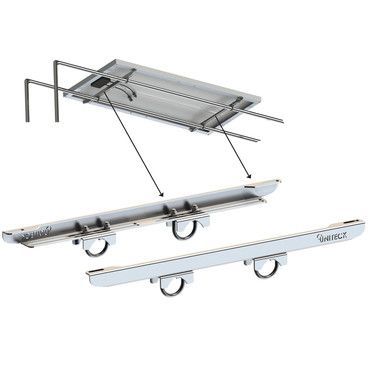

L’UNIFIX 200 WP d’Uniteck est le support fixe pour portique à double barre et panneau de 200 W : inox 316L poli, 3,5 kg, tubes de 20 à 42 mm et écartement de 450 mm maximum.

Sur un bateau, le panneau solaire se fixe sur les tubes du portique ou du balcon. Le support nautisme serre sur ces tubes et tient le module par son cadre, sans perçage ni collage.

L’UNIFIX 300 WP d’Uniteck est le support fixe pour portique large et panneau de 300 W : inox 316L poli, 3,8 kg, tubes de 20 à 42 mm et écartement entre barres jusqu’à 600 mm.

Sur un bateau, le portique arrière est souvent le seul emplacement disponible pour un panneau solaire. Encore faut-il l'y fixer sans percer les tubes et avec une visserie capable de tenir face aux embruns.

L'UNIFIX 400 WP d'Uniteck est réalisé en inox 316L poli avec visserie inox marine. Il s'adapte aux tubes de 20 à 45 mm, pour un écartement de 150 à 600 mm, pèse 4,20 kg et est fabriqué en France.

Sur un bateau, le panneau solaire se fixe sur un tube de balcon ou de portique. Le support nautisme serre sur ce tube et tient le module par son cadre, sans perçage ni collage.

L’UNIFIX 200.1 WPB d’Uniteck reçoit deux panneaux rigides sur balcon ou portique, en simple ou double barre : inox 316L marin, 9,8 kg, tubes de 20 à 43 mm et inclinaison réglable de -60 à +60°.

L'Unifix 300.1 WPB d'Uniteck est le support inclinable de la gamme nautisme dimensionné pour deux panneaux rigides montés côte à côte sur un portique, sans perçage ni collage du pont.

Construction intégrale en inox 316L poli, visserie comprise, et un axe de rotation donnant 120 degrés de débattement, de -60 à +60 degrés. Avec deux panneaux, l'inclinaison devient un vrai levier de production, et la possibilité de les coucher par vent fort un argument de sécurité.

Le support Unifix 150 WP d'Uniteck fixe un panneau solaire sur le portique ou le balcon arrière d'un bateau sans percer la structure. Entièrement réalisé en inox 316L poli, visserie comprise, il est conçu pour vivre en permanence dans l'air salin et les embruns.

Son serrage universel accepte un entraxe de tubes jusqu'à 450 mm et reçoit les panneaux Unisun 150.12M, 150.24M, 165.12BC et 200.12BC. Le montage reste réversible, sans collage ni perçage de pont.

L'Unifix 150.1 WPB d'Uniteck est la version renforcée du support inclinable de la gamme nautisme, prévue pour les panneaux rigides de 150 à 200 W. Il se serre sur les tubes du portique, sans perçage ni collage du pont.

Structure et visserie en inox 316L poli, et un axe de rotation offrant 120 degrés de débattement, de -60 à +60 degrés. Un panneau de cette taille demande un support dimensionné en conséquence : son bras de levier sur le portique n'est pas négligeable.
