L'essentiel
- Le coupe-circuit se monte sur le pôle positif, juste après le fusible principal, et se dimensionne sur le courant permanent du circuit.
- Le Smart Battery Protect se place entre la batterie et les consommateurs, jamais sur un circuit de charge.
- Côté panneaux, un interrupteur bipolaire 500 V DC permet d'isoler le champ avant toute intervention sur le régulateur.
Coupe-circuit ou Battery Protect : quelle différence ?
Les deux coupent le courant, mais ni au même moment ni pour la même raison. Le coupe-circuit est mécanique et actionné par vous ; le Battery Protect est électronique et déclenché par la tension de la batterie.

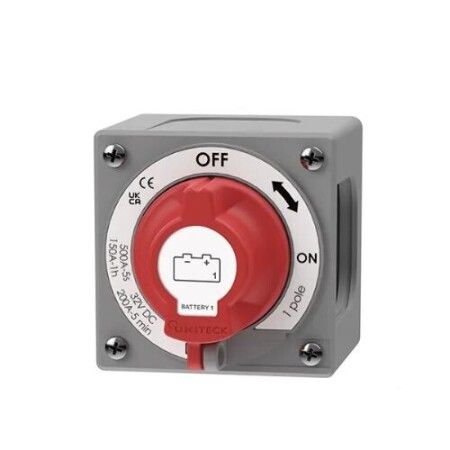

Coupe-circuit manuel
Isoler le parc batterie pour l'hivernage, une intervention ou un stationnement longue durée. Aucune électronique, aucune consommation.
Smart Battery Protect
Couper automatiquement les consommateurs sur seuil de tension, avec réglage et suivi en Bluetooth. Il préserve la batterie de la décharge profonde.

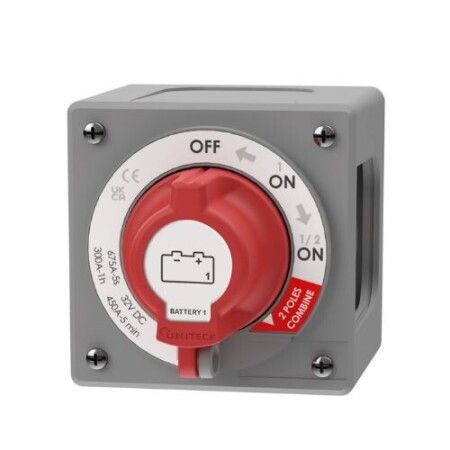

Inverseur de source
Basculer entre deux parcs batterie, ou les coupler le temps d'un démarrage, depuis un seul contacteur à positions.
Interrupteur DC 500 V
Isoler le champ photovoltaïque du régulateur : bipolaire, prévu pour couper un arc continu.
Bien régler un Smart Battery Protect
Les seuils dépendent de la technologie du parc. Sur une batterie plomb ou AGM 12 V, la coupure se règle couramment entre 11,5 et 11,8 V, avec un redémarrage vers 12,8 V. Sur une LiFePO4 12,8 V, la tension reste plate très longtemps puis chute vite : une coupure vers 12,0 à 12,2 V laisse une réserve sans attendre l'intervention du BMS. Doublez toutes ces valeurs pour un parc 24 V. Le réglage se fait depuis l'application VictronConnect, et le même appareil accepte aussi un pilotage par un contact externe.
Le calibre se choisit sur le courant permanent des consommateurs placés derrière, pas sur la capacité de la batterie. Un doute sur votre schéma ? Notre bureau d'études le vérifie gratuitement : contactez-nous.
Ce qu'il faut prévoir à côté
Un coupe-circuit ne remplace pas un fusible : le premier isole, le second protège. Les deux se montent sur le même câble positif, le fusible au plus près de la borne. Prévoyez également des câbles de section adaptée et des cosses au bon diamètre, souvent M8 ou M10 sur ces appareils, et une surveillance du parc batterie pour connaître l'état de charge réel avant que la coupure n'intervienne.
Questions fréquentes
Le coupe-circuit se monte-t-il sur le plus ou sur le moins ?
Sur le pôle positif, au plus près de la batterie et juste après le fusible principal. Sur un véhicule dont la masse passe par la carrosserie, couper le négatif ne suffit pas : le châssis reste relié à la batterie. Les modèles bipolaires coupent les deux pôles simultanément et sont la référence sur un bateau ou sur une installation à masse isolée.
Quel calibre de coupe-circuit choisir ?

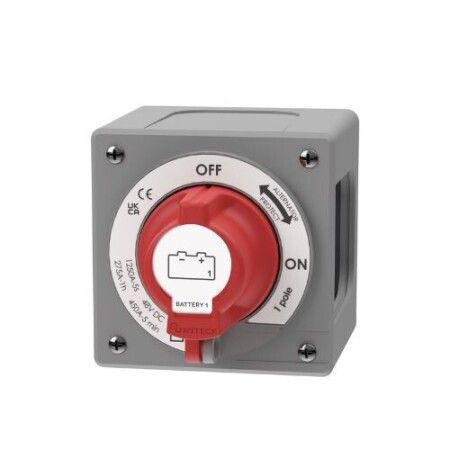

On retient le courant permanent maximal du circuit, auquel on ajoute une marge pour les pointes. Un parc 12 V alimentant un convertisseur 2000 VA tire environ 180 A en continu : un modèle 275 A est adapté. Pour une installation modeste, de l'éclairage et une pompe, un compact 100 A suffit. Mieux vaut un calibre généreux : contrairement au fusible, le coupe-circuit n'est pas là pour protéger, seulement pour isoler.
Peut-on mettre un Battery Protect sur un circuit de charge ?
Oui, à condition de respecter le sens de branchement. Le Smart BatteryProtect est unidirectionnel : le courant ne circule que de la borne IN vers la borne OUT, et un seul sens à la fois. Pour protéger des consommateurs, la batterie se raccorde sur IN ; pour couper un circuit de charge, c'est le chargeur ou le régulateur qui se raccorde sur IN. Un branchement inversé détruit l'appareil.
Faut-il un interrupteur côté panneaux solaires ?
C'est vivement conseillé dès qu'un régulateur MPPT est alimenté par plusieurs panneaux en série : un interrupteur bipolaire 500 V DC permet d'isoler le champ avant toute intervention. Rappel important : on coupe toujours le côté panneaux avant le côté batterie, et on rebranche dans l'ordre inverse, sans quoi le régulateur peut être endommagé.
Un Battery Protect fait-il doublon avec le BMS d'une batterie lithium ?
Non, les deux protègent des choses différentes. Le BMS protège les cellules et coupe en dernier recours, de façon brutale, ce qui peut laisser des appareils sans alimentation du jour au lendemain. Le Battery Protect coupe en amont, sur un seuil de tension que vous choisissez, et rétablit automatiquement quand la tension remonte. Sur une installation lithium, il évite au BMS d'avoir à intervenir.
Quel intérêt à un coupe-circuit déporté ?
Il permet de placer le contacteur de puissance près de la batterie, souvent dans un coffre peu accessible, et la commande à portée de main dans la cellule ou au tableau de bord. C'est la solution retenue sur les fourgons aménagés où le parc batterie est sous le plancher, et sur les installations où l'on veut pouvoir tout couper depuis le poste de conduite.
