UNITECK - PROTECTION BATTERIE UNIPROTECT 160.24 C

Description

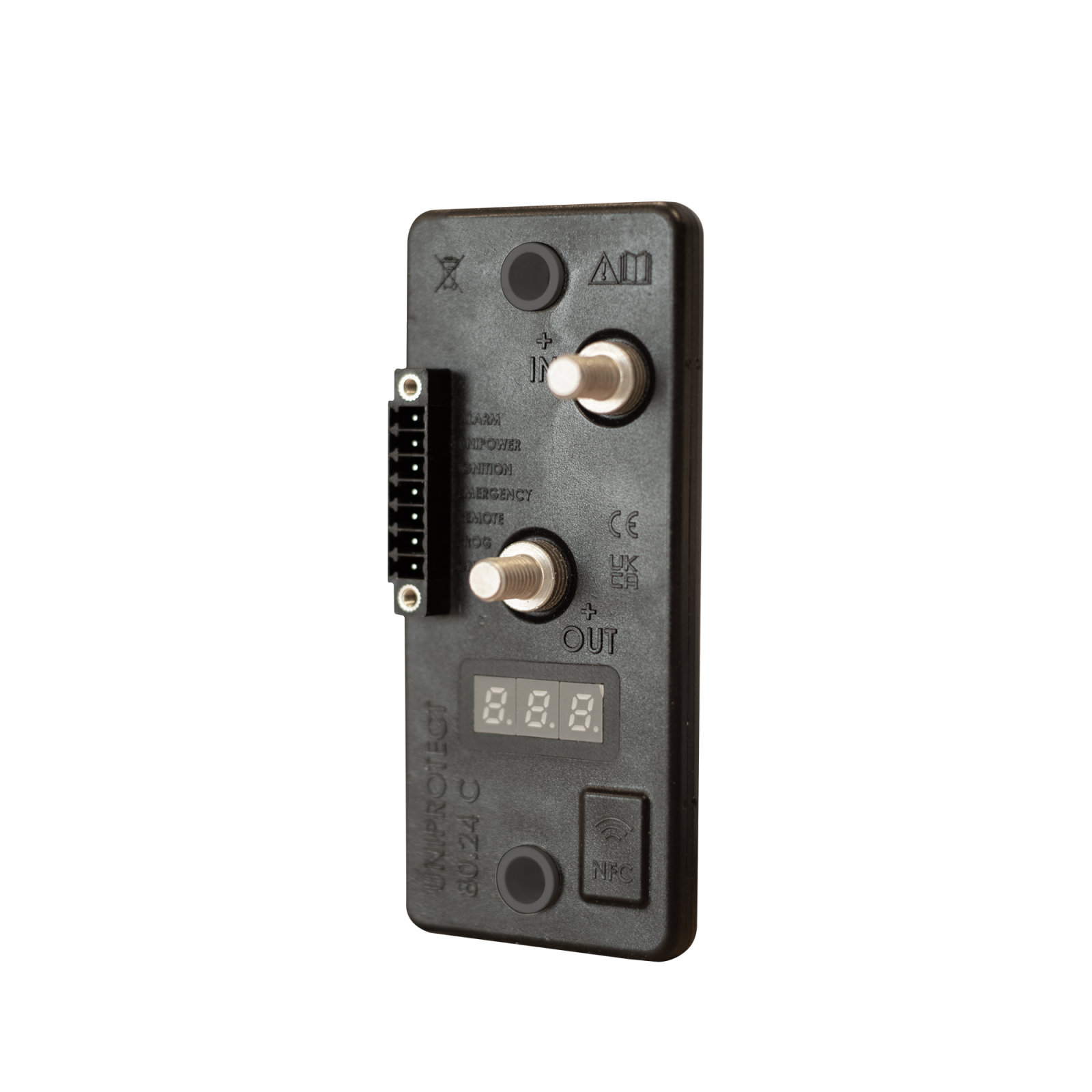

UNITECK - Uniprotect 160.24 C : la protection électronique 160 A du parc batterie

Une batterie meurt rarement d’usure : elle meurt d’une décharge profonde, souvent une seule, oubliée un week-end. Le protecteur de batterie est l’organe qui empêche cela. Placé entre le parc et les consommateurs, il mesure la tension en continu et ouvre le circuit avant le point de non-retour, puis le rétablit quand la recharge a repris.

L’Uniteck Uniprotect 160.24 C est la version haute intensité de la gamme : 160 A en continu, sur un parc 12 ou 24 V reconnu automatiquement. C’est le calibre à retenir dès qu’un convertisseur de forte puissance ou plusieurs gros consommateurs sont raccordés, avec la même finesse de réglage que le modèle 80 A et la même carte électronique entièrement résinée.

À quoi ça sert

Le protecteur agit dans les deux sens. Côté batterie, il interdit la décharge profonde et prolonge ainsi très sensiblement la durée de vie du parc. Côté appareils, il les met à l’abri des sous-tensions et des surtensions, et assure une protection contre les surcharges et les courts-circuits.

• Coupure automatique des consommateurs avant la décharge profonde du parc.
• Protection des appareils contre les surtensions, les sous-tensions et les courts-circuits.
• Afficheur numérique donnant accès à plus de 200 réglages.
• Historique des événements consultable sur 500 jours dans l’application Uni App.
• Sortie ALARM pour piloter une LED ou un buzzer en cas d’alerte critique.
• Sortie UNIPOWER pour commander un convertisseur continu-alternatif.
• Commande déportée REMOTE par bouton poussoir, mode IGNITION temporisé et fonction EMERGENCY.

Avec quoi c’est compatible

L’appareil accepte indifféremment les parcs 12 et 24 V, et fonctionne avec les batteries plomb ouvert, AGM, gel ainsi qu’avec le lithium LiFePO4. Les seuils de déconnexion et de reconnexion se règlent selon la chimie retenue, ce qui évite de couper trop tôt un parc lithium ou trop tard un parc plomb.

Les valeurs d’usine vont de 9,3 à 12,4 V pour la déconnexion en 12 V et de 18,6 à 24,6 V en 24 V ; la reconnexion s’établit au-dessus du seuil de coupure, jusqu’à 13,8 V en 12 V et 27,6 V en 24 V. L’autoconsommation reste minime, de 0,6 mA en fonctionnement normal à 0,2 mA après coupure basse tension.

Installation et raccordement

L’Uniprotect se monte sur le pôle positif, entre le parc batterie et le tableau de distribution, avec des vis M8 serrées à 9 Nm. À 160 A, la section de câble devient un vrai sujet : elle doit être calculée en fonction du courant réellement appelé et de la longueur aller-retour de la liaison, sous peine de chute de tension et d’échauffement. Un fusible dimensionné reste indispensable côté batterie.

• Tension : 12 ou 24 V, détection automatique. Intensité continue : 160 A.
• Connexions par vis M8, couple de serrage 9 Nm.
• Indice de protection : IP67 pour l’électronique, IP00 pour les connexions.
• Température de fonctionnement : -25 à +60 °C.
• Dimensions : 105 x 60 x 25 mm, pour 470 g. Garantie 2 ans.

Uniteck

Uniteck conçoit du matériel électrique pour le véhicule aménagé, le bateau et le site isolé : protections, coupe-circuits, coffrets à fusibles, chargeurs et accessoires de distribution. La marque privilégie des produits compacts, finement réglables et pensés pour l’embarqué, où la place manque et où les vibrations et l’humidité mettent l’électronique à l’épreuve.

Pour une installation plus modeste, l’Uniprotect 80.24 C reprend les mêmes fonctions en 80 A. Retrouvez par ailleurs notre offre de stockage dans la rubrique batteries, les chargeurs de batteries, les régulateurs solaires, les convertisseurs-chargeurs et l’ensemble de la distribution électrique et de la protection. Notre bureau d’étude intégré dimensionne et conseille gratuitement depuis 2014 : contactez-nous ou appelez le 01 88 24 25 26.

Livraison : avec ses 470 g, ce protecteur part en colis standard. Les batteries et les convertisseurs lourds sont expédiés par transporteur, Colissimo étant exclu au-delà de 30 kg et vers les DOM-TOM.

Questions fréquentes

À quoi sert l’Uniprotect 160.24 C ?

C’est un interrupteur électronique de puissance intercalé entre le parc batterie et les consommateurs. Il surveille la tension en permanence et ouvre le circuit avant que la décharge ne devienne destructrice, puis le referme une fois la recharge repartie. Il protège en même temps les appareils raccordés contre les sous-tensions, les surtensions, les surcharges et les courts-circuits.

Quelle intensité ce modèle accepte-t-il ?

L’Uniprotect 160.24 C est calibré pour 160 A en continu, soit le double du 80.24 C. C’est la version à retenir dès que l’installation alimente un convertisseur de forte puissance, un chauffage ou plusieurs postes simultanés. La tension du parc, 12 ou 24 V, est détectée automatiquement par l’appareil.

À quelles tensions coupe-t-il et reconnecte-t-il ?

Les valeurs d’usine de déconnexion se règlent de 9,3 à 12,4 V sur un parc 12 V, et de 18,6 à 24,6 V sur un parc 24 V. La reconnexion intervient au-dessus du seuil de coupure, jusqu’à 13,8 V en 12 V et 27,6 V en 24 V. Plus de 200 réglages sont accessibles depuis l’afficheur numérique, de quoi adapter finement les seuils à la chimie de la batterie.

Quelle est sa consommation au repos ?

Elle est négligeable à l’échelle d’un parc batterie : 0,6 mA en fonctionnement normal, 5 mA pendant la programmation, et 0,2 mA une fois la coupure basse tension déclenchée. Cette dernière valeur est importante, car elle évite que l’appareil ne continue à vider le reliquat de la batterie après avoir coupé les consommateurs.

Quelles batteries et quel câblage prévoir ?

Il fonctionne avec les batteries plomb ouvert, AGM, gel et avec le lithium LiFePO4, les seuils étant à ajuster selon la chimie : un parc plomb demande une coupure plus haute qu’un parc lithium, dont la courbe de décharge est plus plate. Les connexions se font sur des vis M8 serrées à 9 Nm, avec une section de câble dimensionnée pour 160 A et la longueur de la liaison, et un fusible en amont côté batterie.

Où peut-on l’installer ?

L’électronique est classée IP67 grâce à sa résine de protection, mais les connexions restent en IP00 : l’appareil doit être installé dans un coffre ou un compartiment technique protégé, avec des bornes correctement isolées. Il mesure 105 x 60 x 25 mm pour 470 g, fonctionne de -25 à +60 °C et bénéficie d’une garantie de 2 ans.
