UNITECK - PROTECTION BATTERIE UNIPROTECT 80.24 C

Description

UNITECK - Uniprotect 80.24 C : la protection électronique du parc batterie

Une batterie ne meurt presque jamais d’usure normale : elle meurt d’une décharge trop profonde, souvent une seule, oubliée un week-end. C’est le rôle d’un protecteur de batterie, un interrupteur électronique placé entre le parc et les consommateurs, qui surveille la tension et ouvre le circuit avant le point de non-retour, puis le referme quand la recharge est repartie.

L’Uniteck Uniprotect 80.24 C assure cette fonction jusqu’à 80 A en continu, sur un parc 12 ou 24 V détecté automatiquement. Sa particularité tient à sa finesse de réglage, plus de 200 paramètres accessibles depuis son afficheur numérique, et à sa carte électronique entièrement résinée, qui lui donne une tenue inhabituelle à l’humidité et aux vibrations.

À quoi ça sert

Le protecteur travaille dans les deux sens. Côté batterie, il interdit la décharge profonde en coupant les consommateurs dès que la tension descend sous le seuil retenu, ce qui prolonge très sensiblement la durée de vie du parc. Côté appareils, il les met à l’abri des sous-tensions et des surtensions, et assure une protection contre les courts-circuits et les surcharges.

• Coupure automatique des consommateurs avant la décharge profonde du parc.
• Protection des appareils contre les surtensions, les sous-tensions et les courts-circuits.

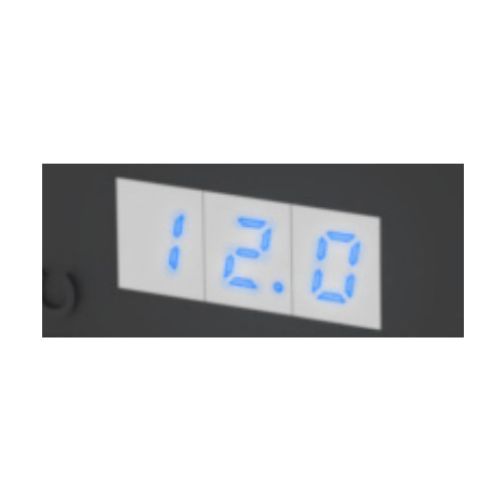

• Afficheur numérique intégré donnant accès à plus de 200 réglages.
• Historique des événements consultable sur 500 jours dans l’application Uni App.
• Sortie ALARM pour piloter une LED ou un buzzer en cas d’alerte critique.
• Sortie UNIPOWER pour commander un convertisseur continu-alternatif.
• Commande déportée REMOTE par bouton poussoir, mode IGNITION temporisé et fonction EMERGENCY.

Avec quoi c’est compatible

L’Uniprotect accepte indifféremment les parcs 12 et 24 V, qu’il reconnaît tout seul, et fonctionne avec les batteries plomb ouvert, AGM, gel ainsi qu’avec le lithium LiFePO4. Les seuils de déconnexion et de reconnexion se règlent selon la chimie : une batterie plomb demande une coupure plus haute qu’un parc lithium, dont la courbe de décharge est bien plus plate.

Les valeurs d’usine vont de 9,3 à 12,4 V pour la déconnexion en 12 V, et de 18,6 à 24,6 V en 24 V ; la reconnexion s’établit au-dessus du seuil de coupure, jusqu’à 13,8 V en 12 V et 27,6 V en 24 V. L’autoconsommation reste minime : 0,6 mA en fonctionnement normal, 5 mA en programmation, et 0,2 mA une fois la coupure basse tension active.

Installation et raccordement

L’appareil se place entre la borne positive du parc batterie et le tableau de distribution des consommateurs, sur des vis M6 serrées à 5 Nm. La section des câbles doit correspondre au courant réellement appelé et à la longueur de la liaison, et un fusible reste indispensable en amont, du côté batterie : un protecteur n’est pas une protection contre le court-circuit du câble d’alimentation lui-même.

• Tension : 12 ou 24 V, détection automatique. Intensité continue : 80 A.
• Connexions par vis M6, couple de serrage 5 Nm.
• Indice de protection : IP67 pour l’électronique, IP00 pour les connexions.
• Température de fonctionnement : -25 à +60 °C.
• Dimensions : 105 x 46 x 22 mm, pour 250 g. Garantie 2 ans.

Uniteck

Uniteck conçoit du matériel électrique pour le véhicule aménagé, le bateau et le site isolé : protections, coupe-circuits, coffrets à fusibles, chargeurs et accessoires de distribution. La marque privilégie des produits compacts, finement réglables et pensés pour l’embarqué, où la place manque et où les vibrations et l’humidité mettent l’électronique à rude épreuve.

Pour une installation plus gourmande, voyez l’Uniprotect 160.24 C, identique mais calibré pour 160 A. Retrouvez par ailleurs notre offre de stockage dans la rubrique batteries, les chargeurs de batteries, les régulateurs solaires et l’ensemble de la distribution électrique et de la protection, fusibles et porte-fusibles compris. Notre bureau d’étude intégré dimensionne et conseille gratuitement depuis 2014 : contactez-nous ou appelez le 01 88 24 25 26.

Livraison : avec ses 250 g, ce protecteur part en colis standard. Les batteries et les convertisseurs lourds sont expédiés par transporteur, Colissimo étant exclu au-delà de 30 kg et vers les DOM-TOM.

Questions fréquentes

À quoi sert l’Uniprotect 80.24 C ?

C’est un interrupteur électronique de puissance qui surveille en permanence la tension du parc batterie et ouvre le circuit avant que la décharge ne devienne destructrice. Il protège aussi les appareils raccordés contre les surtensions et les sous-tensions. Sur une installation autonome, c’est la pièce qui évite de ruiner une batterie en une seule décharge profonde.

À partir de quelle tension coupe-t-il le circuit ?

Les valeurs d’usine de déconnexion sont réglables de 9,3 à 12,4 V sur un parc 12 V, et de 18,6 à 24,6 V sur un parc 24 V. La reconnexion se fait à la tension de déconnexion augmentée de 0,1 V et jusqu’à 13,8 V en 12 V, de 0,2 V et jusqu’à 27,6 V en 24 V. Plus de 200 réglages sont accessibles depuis l’afficheur, ce qui permet d’adapter les seuils à la chimie exacte de la batterie.

Quel courant peut-il supporter ?

L’Uniprotect 80.24 C est prévu pour 80 A en continu, avec une pointe admissible jusqu’à 100 A tant que la température ambiante reste autour de 40 °C. Il détecte automatiquement s’il travaille sur un parc 12 ou 24 V. Pour des consommations plus importantes, la version 160.24 C double la capacité.

Consomme-t-il de l’énergie en permanence ?

Très peu. En fonctionnement normal, l’appareil appelle 0,6 mA, soit une quantité négligeable à l’échelle d’un parc batterie. Cette consommation monte à 5 mA en mode programmation, et redescend à 0,2 mA une fois la coupure basse tension déclenchée, ce qui évite de vider le reste de la batterie après la coupure.

Quelles batteries et quels câbles prévoir ?

L’appareil fonctionne avec les batteries plomb ouvert, AGM, gel et avec le lithium LiFePO4, les seuils étant à ajuster selon la chimie. Le raccordement se fait sur des vis M6 serrées à 5 Nm : la section de câble doit être dimensionnée pour le courant réellement appelé, en tenant compte de la longueur de la liaison, et protégée par un fusible adapté en amont.

Où peut-on l’installer ?

L’électronique est classée IP67, protégée par une résine composée à 85 % d’amidon, mais les connexions restent en IP00 : l’appareil doit donc être posé dans un coffre ou un compartiment technique protégé, et les bornes isolées correctement. Il mesure 105 x 46 x 22 mm pour 250 g et fonctionne de -25 à +60 °C, avec une garantie de 2 ans.
