Kit solaire hors réseau autonome 305W - Hybride - 800VA

Description



Il s'agit de la version Hybride du kit solaire autonome de 305W, ainsi son convertisseur/chargeur pur sinus MultiPlus 24V/800VA vous permettra d'y connecter un groupe électrogène ou le réseau électrique vous permettant ainsi d'apporter la production optimale pour équiper un chalet ou un mobile-home ! Il dispose donc d'une réserve d'énergie étendue (deux batteries 80Ah), d'un panneau solaire monocristallin 305W Victron Energy qui lui confère une meilleure productivité et une durée de vie exceptionnelle.

Composition du kit :

• 1 x Victron Energy - Panneau solaire 305W Monocristallin
• 1 x Stäubli - Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 3 x Bobine de 10m - Cable qualité solaire 6mm²
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 75/15 (12/24V)
• 2 x UNITECK - UNIBAT 80.12 GEL - batterie GEL - Plomb Carbone - 80Ah - 12V
• 1 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-M8
• 1 x Victron Energy - Porte fusible MEGA-fuse
• 1 x Victron Energy -Fusible MEGA-fuse 80V - 60A
• 1 x Victron Energy - Convertisseur-chargeur 24V/230V Multi 800VA/16-16
• 1 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-10
• 1 x Victron Energy - Moniteur de batterie SmartShunt 500A/50mV
• 4 x Cosse plate M10 pour câble de 4mm2 à 6mm2
• 6 x Cosse plate M8

Caractéristiques techniques



Veuillez à réaliser une recharge complète de chaque batterie et vérifier leur tension avant couplage (écart maximum de 0.1V entre chaque batterie).

Des battery balancer peuvent être ajoutés afin d'améliorer la longévité de vos batteries dès la mise en série de 2 batteries.







Comment monter le Kit solaire 305W autonome hybride

MyShop-Solaire vous accompagne tout au long de votre projet d'installation solaire.

Nos kit solaires ont été réfléchis et composés par nos professionnels en énergie renouvelable. MyShop-Solaire a pour objectif de proposer le meilleur des kits solaires complets, prêt-à-monter, optimisés et composés de matériels de grandes marques aux garanties les plus longues du marché. Nos experts ont écrit pour vous un guide de montage simple et ludique pour vous accompagner tout au long de votre installation solaire.

Pour votre sécurité, lisez attentivement le guide de montage, ne pas placer votre kit près d’une source de chaleur ou de gaz et éviter les lieux poussiéreux ou trop humides, munissez-vous de gants de sécurité ainsi que de chaussures de sécurité isolées et en cas de doute concernant l’installation, veuillez faire appel à un électricien ou toute autre personne habilitée.

La puissance d’un convertisseur est indiquée en VA (voltampère). Pour obtenir la puissance en W (watts), on multiplie la valeur en VA par le cos Phi (qui varie environ entre 0,7 et 0,9) tout en prenant en compte la température !

Exemple : Un convertisseur 3000VA délivre 2400W à 25°C, 2200W à 40°C, etc…

Attention à la température, notamment pour l'Afrique ou les camping-cars et Camions aménager (Ne pas mettre l'appareil sous un siège !)

Important ! Il faut toujours que la puissance cumulée des appareils au même instant soit inférieure à la puissance maximale du convertisseur. Sinon veillez à allumer vos appareils successivement afin de ne jamais dépasser les capacités des appareils.

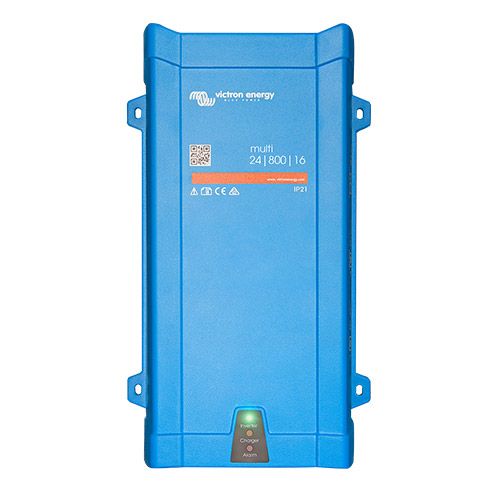

	Multiplus 24V/800VA/16-16A
Tension (Volt)	24V
Puissance de sortie (Volt Ampère)	800VA
Puissance de sortie max (Watt)	700W
Courant de charge batterie (A)	16A
Poids (kg)	6.4 kg
Dimensions (HxLxP en mm)	360 x 240 x 100

La production électrique de votre kit photovoltaïque dépend de trois facteurs :

• votre localisation géographique
• l’orientation et l’inclinaison de vos panneaux solaires
• les ombrages éventuels




La production d'énergie de ce kit solaire est évaluée, en conditions optimales (source : PVGIS*), à :



Avec des conditions d'ensoleillement et d'installation optimales, ce kit solaire autonome peut alimenter, en France métropolitaine, de manière cumulée les appareils suivants :

• 7 ampoules LED pendant 4h/jour (environ 5W),
• + 1 TV LCD pendant 3h/jour,
• + 2 chargeur de téléphone,
• + 1 ordinateur portable pendant 3h/jour,
• + 1 petit réfrigérateur sous plan 24h/24 (384Wh/j) - utilisation printemps/été

* : Photovoltaic Geographical Information System
