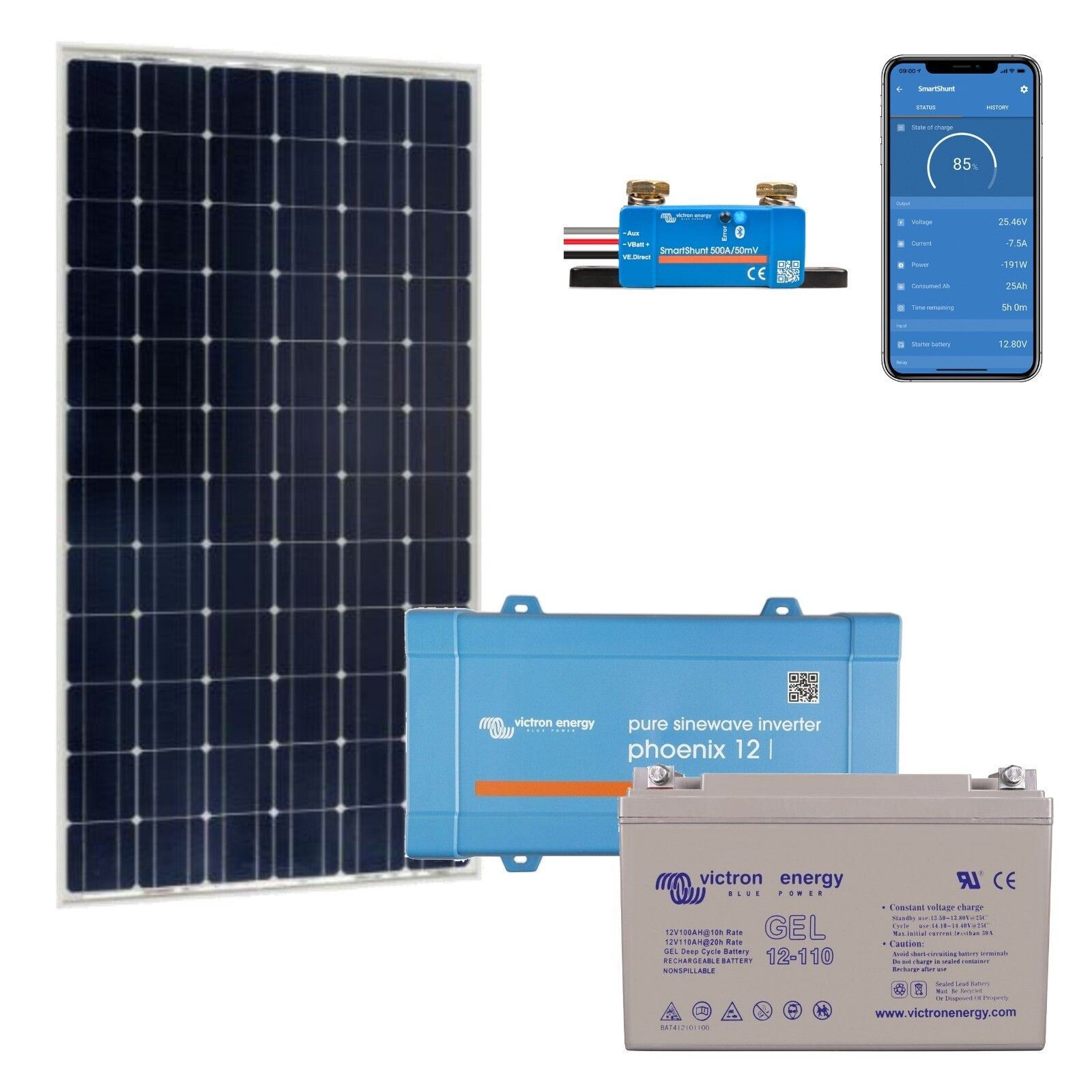

Kit solaire hors réseau autonome 190W convertisseur 230V - 500VA

UNITECK - UNIFIX 150 B - support de fixation sol et mur

L’UNIFIX 150 B est le support Uniteck en acier galvanisé destiné aux panneaux solaires de taille intermédiaire, jusqu’à 700 mm de largeur. Il pèse 2,5 kg, se règle en plusieurs positions de 0 à 90° et se fixe aussi bien sur une dalle béton que sur un mur ou une ossature bois. C’est la marche au-dessus de l’UNIFIX 100 B, pour les modules de 140 à 250 W environ montés sur un site isolé, un abri, un local technique ou une façade exposée au sud.

À quoi ça sert

Le support reprend le poids du panneau, encaisse les efforts du vent et lui donne son inclinaison. Sans lui, un module posé à plat perd une part importante de sa production et ne tient pas en place. L’UNIFIX 150 B maintient le panneau par ses deux côtés longs, en position paysage, et le surélève pour laisser l’air circuler sous les cellules.

Il est conçu pour les poses sur plan, là où il n’y a ni tuile ni bac acier : dalle de terrasse, muret, pignon de maison, plancher d’abri de jardin, toiture technique, bardage bois. C’est le support typique d’une installation autonome de quelques centaines de watts — pompe de bassin, éclairage de hangar, portail motorisé, cabane ou relais isolé.

Compatibilité et dimensionnement

Le critère de choix est la largeur du panneau, limitée à 700 mm. En dessous de 560 mm, l’UNIFIX 100 B suffit et coûte moins cher. Au-delà de 700 mm, il faut passer sur les modèles de grand format de la gamme B. Chez Uniteck, l’UNIFIX 150 B reçoit les Unisun 150.12 M, 150.24 M, 165.12 BC et 200.12 BC, et accepte les panneaux d’autres marques qui respectent cette largeur.

• Référence constructeur : 0545
• Matière : acier galvanisé, visserie galvanisée
• Poids : 2,5 kg
• Largeur de panneau admissible : 700 mm maximum
• Inclinaison : multiposition, de 0 à 90°
• Fixation : dalle béton, mur, ossature bois, ou lestage
• Ancrage : goujons M8 non fournis
• Fabrication : France

Prévoyez un support par panneau. Si vous installez plusieurs modules côte à côte, laissez un intervalle entre eux et vérifiez qu’aucun ne porte son ombre sur le suivant en hiver, quand le soleil reste bas sur l’horizon.

Pose et étanchéité

Le montage se fait au sol, support assemblé puis panneau boulonné dessus, avant de présenter l’ensemble à son emplacement définitif. On repère les quatre trous, on perce, puis on ancre avec des goujons M8 choisis selon le matériau : béton plein, parpaing creux, bois massif. L’ancrage est la pièce critique : c’est lui qui reprend l’arrachement en cas de rafale, pas la tôle du support.

Dès qu’un perçage traverse une façade ou une étanchéité, il faut le traiter. Mastic extérieur sur chaque fixation, platine légèrement en surplomb pour créer une goutte d’eau, et surtout un passage de câble distinct, réalisé avec un presse-étoupe ou un passe-paroi en pente descendante vers l’extérieur. Sur une toiture-terrasse, le lestage est préférable au percement de la membrane. Enfin, une installation fixée sur le bâti peut nécessiter une déclaration préalable en mairie : vérifiez-le avant de commencer.

Uniteck

Uniteck fabrique en France des supports de fixation, des panneaux Unisun et des accessoires pour le solaire autonome. La gamme UNIFIX couvre la pose sur surface plane, sur mât, sur toit de camping-car, sur bateau et sur mobilier de signalisation. Chaque support est livré avec sa visserie galvanisée et une notice de montage.

Retrouvez toute notre gamme de fixations pour panneaux solaires, et notamment l’UNIFIX 100 B pour les modules jusqu’à 560 mm de largeur. Voir aussi nos panneaux solaires, notre distribution électrique et protection et nos kits à monter soi-même. Pour un conseil de dimensionnement, notre bureau d’étude intégré vous répond gratuitement au 01 88 24 25 26 ou depuis la page nous contacter.

Questions fréquentes

Quelle largeur de panneau accepte l’UNIFIX 150 B ?

Jusqu’à 700 mm. C’est la seule cote qui compte pour la compatibilité : la longueur et la puissance du module n’entrent pas en jeu tant que la largeur est respectée. Chez Uniteck, cela correspond aux Unisun 150.12 M, 150.24 M, 165.12 BC et 200.12 BC. Un panneau d’une autre marque convient dès lors que son cadre mesure 700 mm ou moins et qu’il dispose de trous de fixation standard.

Puis-je le poser sur une toiture en tuiles ?

Non. Ce support est prévu pour les surfaces planes et rigides. Sur une couverture en tuiles, il faut des crochets de tuile qui prennent appui sur le liteau ou le chevron, et sur un bac acier des pattes à visser dans l’onde haute. Poser un support plat sur une tuile revient à charger un élément qui n’est pas fait pour cela, et le perçage d’une tuile crée une entrée d’eau durable.

Combien de supports faut-il pour trois panneaux ?

Trois : un support complet par module. Les UNIFIX B ne se chaînent pas entre eux comme des rails. Prévoyez aussi l’espacement latéral : sur une rangée orientée plein sud, laissez quelques centimètres entre les cadres pour la dilatation et le nettoyage, et vérifiez l’ombrage mutuel si les panneaux sont installés en plusieurs rangées.

Quelle inclinaison choisir ?

Entre 0 et 90°, le support se bloque sur plusieurs positions. En France métropolitaine, 30 à 35° plein sud reste le meilleur compromis annuel. Pour un usage uniquement estival, descendez vers 15 à 20° ; pour un usage hivernal ou une alimentation à maintenir toute l’année, remontez vers 50 à 60°, ce qui améliore aussi l’autonettoyage par la pluie.

Acier galvanisé et cadre aluminium, y a-t-il un risque de corrosion ?

Le couple acier-aluminium peut créer une corrosion galvanique en milieu humide. La galvanisation du support et de sa visserie limite fortement le phénomène : ne la rayez pas, ne recoupez pas les pièces, et utilisez les rondelles livrées pour répartir l’appui sur le cadre. En bord de mer, inspectez l’ensemble chaque année et reprenez le serrage.

La structure doit-elle être mise à la terre ?

Sur une installation isolée en très basse tension, ce n’est pas une obligation générale. Dès que le support est solidaire d’un bâtiment, qu’il porte plusieurs modules ou qu’il appartient à une installation raccordée au réseau, la liaison équipotentielle de la structure s’impose et doit être réalisée avec une cosse et un conducteur de section adaptée. Faites valider le schéma par un électricien ou par notre bureau d’étude.

Une structure au sol lestée, sans fondation

Le GSE Ground System est une structure de pose au sol développée par GSE Integration pour l'autoconsommation résidentielle. Son principe : des caissons en acier galvanisé que l'on remplit de lest, sur lesquels se montent des cornières qui fixent l'inclinaison et des rails porteurs qui reçoivent les panneaux. Il n'y a ni plot béton à couler, ni ancrage à sceller, ni tranchée à ouvrir.

Cette configuration accueille 2 panneaux à cadre de 30 mm, à l'inclinaison standard de 40°.

Caractéristiques

• Capacité : 2 panneaux photovoltaïques
• Épaisseur de cadre : 30 mm
• Inclinaison : 40° (standard)
• Matériau : Acier galvanisé
• Largeur de module acceptée : 808 à 1002 mm
• Maintien : Lestage — environ 240 kg au total
• Fondation : Aucune : ni dalle, ni plot, ni ancrage
• Couple de serrage : 10 N·m maximum

Choisir la pose au sol plutôt que la toiture

La pose au sol se justifie dans trois cas de figure. Le premier : la toiture n'est pas orientable correctement, ou elle est ombragée une partie de la journée, alors qu'un coin de terrain est dégagé plein sud. Le deuxième : la couverture ne peut pas recevoir de charge supplémentaire ou son état ne permet pas de la percer — fibrociment ancien, charpente légère, tuiles fragiles. Le troisième, le plus fréquent en pratique : vous voulez garder la main sur la maintenance. Au sol, le nettoyage des modules, la vérification du serrage et le remplacement d'un composant se font sans échafaudage ni ligne de vie.

En contrepartie, une installation au sol consomme de la surface utile, s'encrasse davantage (projections, végétation) et demande d'être attentif à l'ombrage porté par les rangées entre elles si vous en alignez plusieurs. Elle est aussi plus exposée au vol, ce qui vaut la peine d'un point avec votre assureur.

Montage et bonnes pratiques

• Un sol plan et stabilisé suffit : pas besoin de dalle, mais évitez un remblai frais qui va tasser de façon inégale.
• Prévoyez l'approvisionnement du lest — environ 240 kg ici — avant le jour du montage : c'est le poste qui prend le plus de temps.
• 10 N·m maximum sur toute la visserie. Au-delà, l'acier galvanisé se déforme autour du trou.
• Ne recoupez jamais la cornière avant. Seule la cornière arrière est ajustable, pour descendre sous 40°, et sa tranche doit être reprise à la bombe de galvanisation à froid.
• Laissez environ 5 mm entre deux modules et servez-vous des trous oblongs des rails pour absorber la dilatation.
• Mise à la terre de la structure et câblage selon le guide UTE C15-712-1.

L'essentiel sur cette structure

Structure photovoltaïque au sol GSE Ground System pour 2 panneaux à cadre de 30 mm, inclinaison 40°, en acier galvanisé. Le maintien est assuré par lestage des caissons — environ 240 kg au total — sans dalle, sans plot béton et sans ancrage. Largeur de module acceptée : 808 à 1002 mm. Couple de serrage 10 N·m.

À qui s'adresse ce produit

Particuliers en autoconsommation dont la toiture n'est pas exploitable — mauvaise orientation, ombrage, couverture fragile ou surface insuffisante — et qui disposent d'un terrain dégagé. Convient à l'autoconstruction : structure entièrement boulonnée, sans soudure ni terrassement.

Questions fréquentes

Combien de lest faut-il prévoir ?

Comptez environ 120 kg par panneau à 40° d'inclinaison, soit de l'ordre de 240 kg pour cette configuration de 2 panneaux. Dalles béton, sable ou gravier font l'affaire. Cette valeur est à adapter à la zone de vent de votre commune : en site très exposé, le fabricant recommande de fixer en plus la structure au sol par le fond des caissons.

Faut-il couler une dalle ou faire un terrassement ?

Non, et c'est tout l'intérêt de cette structure : elle est posée au sol et tenue par son lest. Il suffit d'un sol plan et stabilisé. Pas de fondation, pas de permis de construire pour une installation au sol de faible hauteur — vérifiez simplement les règles d'urbanisme de votre commune.

Mes panneaux sont-ils compatibles ?

Cette version est prévue pour des cadres de 30 mm d'épaisseur, valeur indiquée sur la fiche technique de vos modules. La structure accepte des panneaux de 808 à 1002 mm de largeur, ce qui couvre la très grande majorité des modules à cadre du marché.

Pourquoi une inclinaison de 40° ?

C'est l'angle standard de la structure, livrée avec la cornière arrière à la bonne longueur. 40° privilégie la production d'hiver et l'autoconsommation sur l'année, là où une pose plus à plat favorise l'été. Un angle plus faible est possible en recoupant la cornière réglable, jamais la cornière avant.

Le montage est-il accessible à un particulier ?

Oui. La structure est boulonnée, sans soudure ni découpe obligatoire, avec un couple de serrage de 10 N·m à respecter. Prévoyez d'être deux pour la mise en place des modules et comptez le temps d'approvisionnement du lest, qui est souvent le vrai poste de main-d'œuvre.

Faut-il relier la structure à la terre  ?

Oui. Une structure métallique qui porte des modules photovoltaïques doit être reliée à la terre conformément à la norme NF C 15-100 et à l’étude électrique de l’installation ; c’est un point de contrôle systématique à la mise en service. Profitez du montage pour vérifier un second point : évitez tout contact direct entre l’acier galvanisé de la structure et l’aluminium du cadre des panneaux, car ce couple galvanique corrode l’aluminium. Les clames et la visserie livrées avec la structure assurent cette séparation, à condition de ne pas les remplacer par de la visserie acier du commerce.
