Pack Victron Energy - Convertisseur-chargeur 12V/230V Multiplus 500VA/20-16 et câblages

Description

Pack convertisseur-chargeur Victron MultiPlus 12V/230V 500VA/20-16 avec câblages

Un convertisseur transforme le courant continu de vos batteries en 230 V. Un chargeur fait l'inverse quand le secteur est disponible. Un commutateur de transfert bascule de l'un à l'autre sans coupure. Le MultiPlus réunit ces trois fonctions dans un seul boîtier, ce qui évite d'empiler trois appareils et trois câblages dans un coffre technique déjà encombré.

Ce pack est construit autour du MultiPlus 12V/230V 500VA/20-16 : convertisseur pur sinus de 500 VA, chargeur adaptatif de 20 A et entrée secteur protégée à 16 A. Il est livré avec les câbles de raccordement, les fusibles, l'interface MK3-USB de configuration et un kit de prise extérieure de quai.

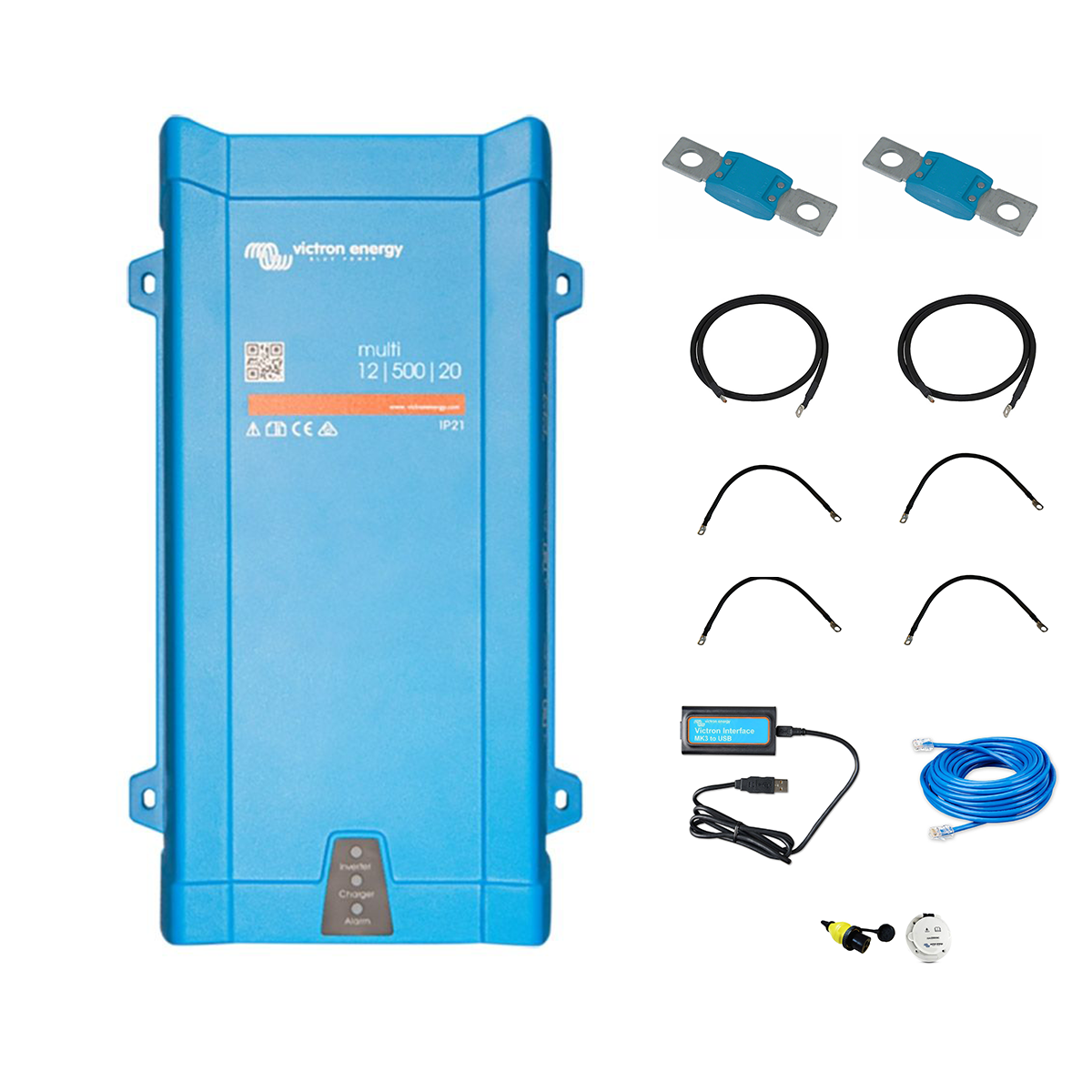

Ce que contient le kit

La composition exacte du pack est la suivante :

• 1 convertisseur-chargeur Multi 12V/230V 500 VA Victron Energy
• 2 câbles de 1,5 m en 16 mm², cosses M8, nus
• 4 câbles de 0,40 m en 25 mm², pré-sertis M8-M10
• 2 fusibles Mega fuse 60 A / 32 V Victron Energy
• 1 interface MK3-USB (VE.Bus vers USB) Victron Energy
• 1 câble VE.Bus RJ45 UTP Victron Energy
• 1 kit prise extérieure P17 polyamide (shore inlet) 16A / 250 Vac et prolongateur femelle 16 A Victron Energy

L'interface MK3-USB n'est pas un accessoire de confort : c'est par elle que l'on configure le MultiPlus depuis un ordinateur, notamment le courant de charge, le profil de batterie et surtout la limite de courant d'entrée, qui est le réglage le plus utile de l'appareil.

Ce que ce kit permet d'alimenter

Le MultiPlus 500 VA délivre 500 VA en continu, avec une pointe annoncée à 900 W. Cela couvre l'éclairage, l'informatique, un téléviseur, une box, un petit réfrigérateur et le petit outillage. Les appareils de chauffe sont hors de portée.

Sa particularité est la fonction PowerAssist : quand la demande dépasse ce que peut fournir la prise de quai ou le branchement de camping, le MultiPlus complète avec les batteries au lieu de faire disjoncter l'installation. C'est précisément ce qui rend ce type d'appareil intéressant sur une borne limitée à quelques ampères.

Le commutateur de transfert bascule du secteur aux batteries en quelques millisecondes, assez vite pour qu'un ordinateur ou une box ne redémarre pas. Comme pour tout convertisseur, l'autonomie dépend du parc de batteries, pas de l'appareil : c'est la capacité disponible qui détermine la durée d'utilisation.

Installation et mise en service

Le câblage continu est fourni en 16 mm² pour les liaisons longues et 25 mm² pour les liaisons courtes, avec deux fusibles Mega fuse 60 A. Notre règle maison de dimensionnement en 12 V donne, selon la puissance : 250 VA pour 6 mm² et 20 A, 375 VA pour 6 mm² et 30 A, 500 VA pour 6 mm² et 40 A, 800 VA pour 25 mm² et 80 A, 1200 VA pour 35 mm² et 100 A. Les sections livrées dans ce pack sont donc confortables.

Le fusible se place au plus près de la borne positive de la batterie : il protège le câble et non l'appareil. Les cosses doivent être serties et serrées au couple indiqué par Victron.

Côté alternatif, le kit de prise extérieure P17 permet de raccorder proprement le câble de quai ou de camping sur la paroi du véhicule ou du bateau. L'installation 230 V en aval relève d'une installation électrique classique et doit être réalisée dans les règles de l'art, avec son propre dispositif de protection.

La mise en service passe par l'interface MK3-USB et le logiciel VictronConnect ou VEConfigure : réglage de la limite de courant d'entrée, du profil de charge correspondant à vos batteries et du seuil de coupure basse tension. Notre équipe accompagne cette configuration à distance.

Données constructeur : puissance continue 500 VA, puissance de crête 900 W, tension 12 V, dimensions 311 x 182 x 100 mm, poids 4,4 kg, garantie 5 ans.

Victron Energy

Victron Energy est un constructeur néerlandais spécialisé dans l'énergie embarquée et le site isolé. La gamme MultiPlus couvre les convertisseurs-chargeurs de 500 VA à plusieurs kVA, en 12, 24 et 48 V, tous configurables par VE.Bus et compatibles avec les tableaux de commande déportés de la marque. Régulateurs MPPT, convertisseurs Phoenix, chargeurs Blue Smart et moniteurs de batterie partagent le même écosystème logiciel.

Retrouvez les accumulateurs dans notre rubrique batteries, les protections et le câblage dans la rubrique distribution électrique et protection, les modules dans la rubrique panneaux solaires, les pièces de structure dans la rubrique Fixations et les ensembles complets dans les kits à monter soi-même. Si 500 VA sont trop justes, les mêmes packs MultiPlus existent en 800 VA, 1200 VA et 1600 VA. Pour un simple convertisseur sans fonction chargeur, les packs Victron Phoenix de 250 à 1600 VA sont une alternative plus économique. Notre bureau d'études établit gratuitement votre bilan de puissance.

Questions fréquentes

Quelle différence entre un MultiPlus et un simple convertisseur ?

Le MultiPlus réunit trois fonctions : convertisseur pur sinus, chargeur de batterie adaptatif et commutateur de transfert automatique entre le secteur et les batteries. Un convertisseur Phoenix ne fait que la conversion et demande un chargeur séparé.

Que signifient les chiffres 500VA/20-16 ?

500 VA est la puissance de conversion continue, 20 A le courant de charge du chargeur intégré, et 16 A le calibre de l'entrée secteur. Ces trois valeurs se lisent indépendamment les unes des autres.

Qu'apporte la fonction PowerAssist ?

Lorsque la demande dépasse ce que fournit la prise de quai ou la borne de camping, le MultiPlus complète avec les batteries au lieu de faire disjoncter le branchement. C'est l'intérêt principal de l'appareil sur une alimentation limitée.

Que faut-il ajouter pour une installation complète ?

Le parc de batteries, et selon le projet les panneaux, le régulateur de charge et le tableau de protection 230 V. Le pack couvre la conversion, la charge et le câblage continu, pas le stockage ni la production.

Quel niveau de compétence faut-il pour l'installer ?

La partie continue reste accessible à un bricoleur soigneux : sections respectées, fusible côté batterie, cosses serties. La partie 230 V et le raccordement de la prise de quai relèvent en revanche d'une installation électrique classique, à réaliser dans les règles de l'art.

Peut-on l'ajouter à un parc de batteries existant ?

Oui, si le parc est en 12 V et accepte un courant de charge de 20 A. Sur un parc au plomb ancien, faites vérifier son état avant d'ajouter une conversion 230 V : une chute de tension en pointe provoque la coupure du convertisseur.

Composition du kit :

• 1 x Victron Energy - Convertisseur-chargeur 12V/230V Multiplus 500VA/20-16
• 2 x Victron Energy -Fusible MEGA-fuse 80V - 60A
• 4 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-10
• 2 x Câble électrique souple de 1.5m en 16mm² - cosse M8-NU
• 1 x Victron Energy - Interface MK3-USB (VE.Bus to USB)
• 1 x Victron Energy - Cable VE BUS RJ45 UTP
• 1 x Victron Energy - Kit Prise extérieure P17 Polyamide (Shore Inlet) 16A/250Vac et prolongateur femelle - 16A

Caractéristiques techniques
