Kit solaire hors réseau autonome 500W Hybride 1200VA

Description

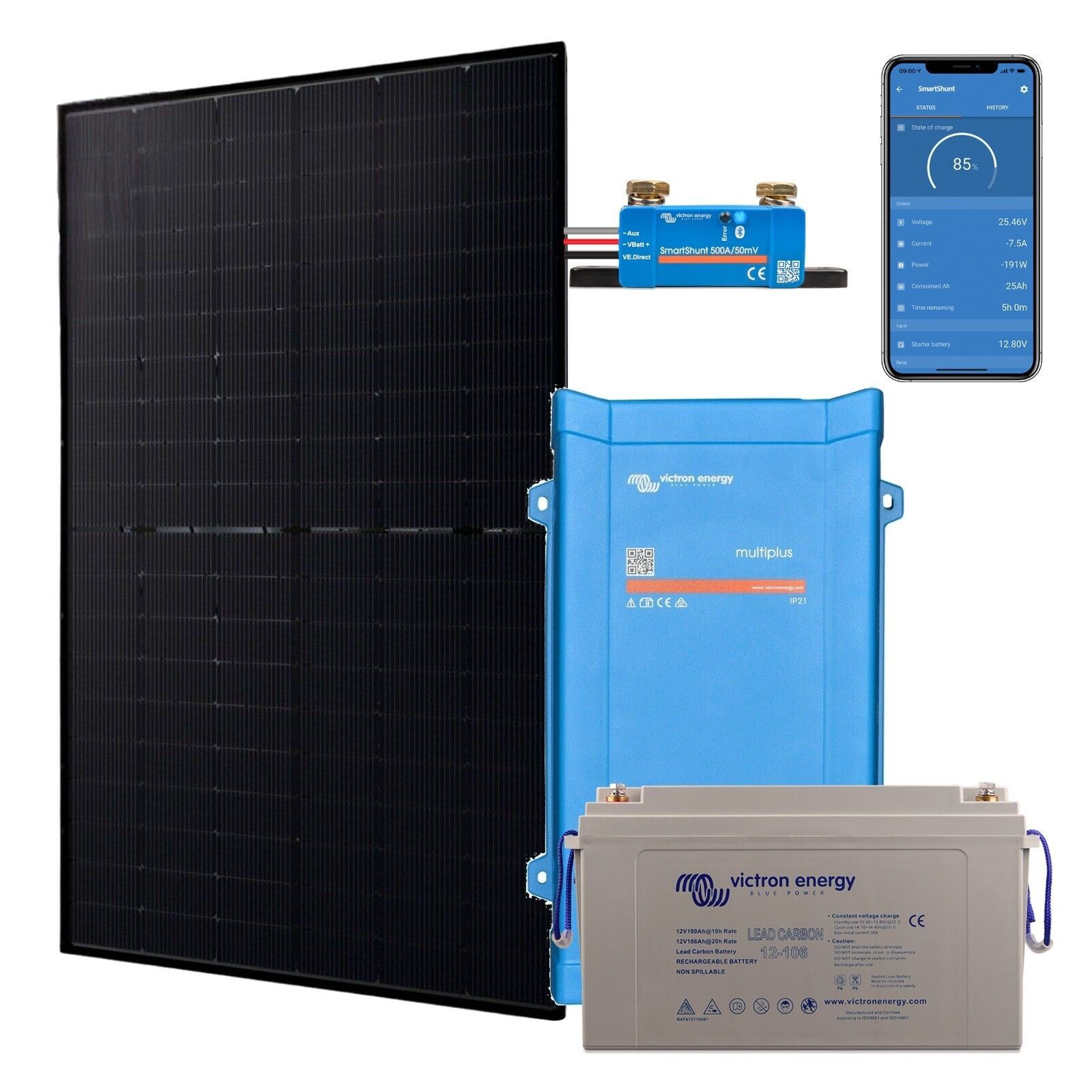

Le kit solaire hybride de 500W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter une maison ou un chalet hors réseau. Il est composé de :

• 1 panneau solaire Jolywood 500 Wc  ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils ont une garantie de 25 ans.
• 1 batterie Gel Plomb Carbone 160Ah Victron Energy : ces batteries stockent l'énergie solaire produite par les panneaux. Elles permettent d'alimenter les appareils électriques même en l’absence de soleil.
• Un convertisseur-chargeur Multiplus 230V de 1200VA pur sinus : cet appareil permet de convertir l'énergie solaire en courant alternatif (230V), qui est compatible avec la plupart des appareils électriques. Il permet également de recharger les batteries du kit solaire, lorsque la production solaire est insuffisante par exemple.

Comment fonctionne le kit solaire hybride de 500W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur-chargeur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Avantages du kit solaire hybride de 500W

Le kit solaire hybride de 500W offre de nombreux avantages, notamment :

• Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
• Il permet d'être indépendant du réseau électrique.

Le kit solaire hybride de 500W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

le meilleur du soleil avec jOLYWOOD

• Dimensions : 1950 mm x 1134 mm x 30 mm
• Poids : 27,6 kg
• Voc : 43,58 V
• Isc : 14,12 A
• Vmp : 37,47 V
• Imp : 13,34 A
• Garantie : 25 ans



Le panneau solaire 500W Jolywood  offre une efficacité accrue et une durabilité exceptionnelle, grâce à sa technologie avancée N-Type et sa conception en biverre.

• Technologie bifaciale N-Type : capture la lumière sur les deux faces, augmentant la production d'énergie de 10 à 30 % par rapport à un panneau classique.
• Performance en faible luminosité : idéal pour les régions sujettes à des conditions météorologiques variables.
• Rendement énergétique supérieur : un rendement élevé qui permet d'exploiter au mieux chaque rayon de soleil.

Ce panneau monofacial est équipé à son arrière de 2 câbles de 1m sertis d’une paires de connecteur MC4 pour un branchement facile.

Production électrique de vos panneaux solaires
500W	Nord	Sud
HIVER	485 Wh/j	999 Wh/j
ETE	1645 Wh/j	2000 Wh/j

le parc batterie 12V/160Ah

Composé de 1 batterie Gel Plomb carbone 12V/ 160Ah, le parc batterie aura une capacité totale de stockage de 1920 Wh dont 768Wh utilisable pour alimenter vos consommateurs. Garantie fabricant : 2 ans avec présence d'un moniteur de batterie

Batterie solaire 160Ah 12V - Victron :

• Capacité du parc : 160 Ah
• Tension du parc : 12V
• Durée de vie moyenne : 4 - 5 ans
• Nombre de cycles* : 1400 cycles à 40% de profondeur de décharge
• Énergie disponible du parc : 768 Wh
• Dimensions d'une batterie : 532 x 207 x 226 mm
• Poids d'une batterie : 55 kg
• Courant de charge du parc : 32A

le convertisseur / chargeur multi 1200VA

Le convertisseur - chargeur multi 1200VA Victron Energy permet de convertir la tension du parc batterie (12V) en 230V pour alimenter jusqu'à 960W d'appareils en continu ! Les appareils en 230V sont les équipements qui se branchent sur une prise de courant classique comme dans une maison ( chargeurs, ..)

• Tension d'entrée : 12V
• Tension de sortie : 230V
• Puissance de sortie (volt-ampère) : 1200VA
• Puissance de sortie (watt) : 960W
• Courant de charge du parc batterie : 50A
• Commutateur de transfert : 16A
• Dimensions : 406 x 250 x 100 mm
• Poids : 8,2 kg

Le convertisseur est garanti 5 ans.

DU MATÉRIEL DE QUALITÉ POUR UNE DURÉE DE VIE ET SÛRETÉ MAXIMALE !

Ce kit solaire de forte puissance dispose également de tous les éléments qui vous permettront d'assurer une performance la plus longue, une durée de vie accrue et une sécurité totale !

Son contrôleur de batterie smarthunt - Victron Energy permettra la surveillance de votre parc batterie grâce à l'application Victron connect sur votre smartphone

schéma complet

télécharger

guide de montage

télécharger

DEMANDEZ VOTRE DIMENSIONNEMENT SOLAIRE

MATÉRIELS ADDITIONNELS A CE KIT SOLAIRE

Pour aller plus loin

Ce kit ouvre notre gamme de kits à monter soi-même ; si vos besoins dépassent l'usage d'un abri ou d'un cabanon, comparez-le aux kits solaires pour une maison autonome en électricité, de 1000 à 6000 Wc. Le régulateur SmartSolar MPPT 100/30 et le convertisseur-chargeur MultiPlus 1200 VA de ce kit sont aussi disponibles à l'unité, et nos batteries permettent d'augmenter la réserve. Pour savoir si 500 Wc suffisent à votre usage, contactez-nous : MyShop Solaire accompagne ses clients depuis 2014 et son bureau d'étude intégré dimensionne et conseille gratuitement.

Questions fréquentes

Que peut-on alimenter avec un kit solaire de 500 W ?

La bonne unité de raisonnement est le wattheure par jour, pas le watt. Reprenez chaque appareil, multipliez sa puissance par sa durée d'usage quotidienne, puis ajoutez 20 % pour les pertes : six points lumineux LED de 7 W pendant 4 heures font environ 170 Wh, une petite glacière à compression de 45 W fonctionnant un tiers du temps environ 360 Wh, la recharge de deux téléphones et d'un ordinateur portable de 150 à 300 Wh, une pompe de 300 W utilisée vingt minutes 100 Wh. Avec 500 Wc installés, ce kit produit de l'ordre de 485 à 999 Wh par jour en hiver et de 1645 à 2000 Wh par jour en été selon la région et l'orientation. Il est donc dimensionné pour un cabanon, un abri de jardin, un local technique ou une petite cabane : éclairage, recharge d'appareils, petit froid et un outil ponctuel.

Quelle autonomie sans soleil, et quel écart entre l'été et l'hiver ?

La batterie est une Victron plomb-carbone étanche de 160 Ah en 12 V, soit 1,92 kWh stockés. En plomb, la règle est de ne pas descendre sous 50 % de charge : comptez donc un peu moins de 1 kWh réellement disponible, c'est-à-dire environ une journée d'usage sans aucun soleil, deux si vous vous limitez à l'éclairage et à la recharge d'appareils. L'écart saisonnier est marqué : l'été, la production couvre deux à quatre fois les besoins courants et la batterie est pleine tous les jours ; l'hiver, elle tombe au niveau de la consommation quotidienne, ce qui laisse très peu de marge après deux ou trois jours couverts. Un kit de cette taille se dimensionne donc sur un usage estival ou intermittent.

Un groupe électrogène est-il utile avec ce kit ?

Il est rarement nécessaire sur une installation de cette taille, dont les usages sont généralement saisonniers. Il reste toutefois possible : le MultiPlus 1200 VA fourni est un convertisseur-chargeur, il accepte une source alternative en entrée et recharge la batterie à 50 A, si bien qu'un petit groupe de 1 à 2 kVA, ou simplement une prise du réseau lorsqu'elle est accessible, permet de remonter la batterie après une période grise. C'est surtout utile si vous occupez le lieu en hiver.

Peut-on ajouter un panneau ou une seconde batterie plus tard ?

Une seconde batterie identique peut être ajoutée en parallèle, à condition qu'elle soit de même technologie, de même capacité et du même âge : associer une batterie neuve à une batterie déjà cyclée réduit la durée de vie de l'ensemble. Côté production, le régulateur SmartSolar MPPT 100/30 fourni accepte au maximum 440 W de panneaux sur un parc 12 V ; les 500 Wc installés dépassent déjà cette valeur et le régulateur se contente d'écrêter les pointes, ce qui est un fonctionnement normal mais ne laisse aucune marge. Ajouter un panneau impose donc soit de passer le parc en 24 V, soit d'ajouter un second régulateur. Faites valider ce choix par notre bureau d'étude avant d'acheter.

Faut-il un électricien, et quelles protections sont fournies ?

Le kit est livré avec ses protections côté courant continu : un porte-fusible MEGA-fuse et son fusible de 100 A, un porte-fusible MIDI-fuse avec des fusibles de 40 A, un coupe-batterie 275 A et des câbles de 35 mm², ce qui correspond exactement à ce qu'exige un convertisseur de 1200 VA en 12 V. Le montage du panneau et le câblage continu se réalisent sans électricien en suivant le guide fourni. En revanche, dès que vous alimentez des prises ou un circuit fixe depuis le convertisseur, la partie courant alternatif relève de l'installation du bâtiment : protection différentielle, disjoncteurs et mise à la terre sont à confier à un électricien.

Combien de temps dure cette batterie et quel entretien prévoir ?

La batterie plomb-carbone étanche ne demande aucun entretien liquide. Sa longévité dépend avant tout de la profondeur de décharge et de la régularité des recharges complètes : maintenue au-dessus de 50 % et rechargée à fond régulièrement, elle tient plusieurs centaines de cycles, soit couramment cinq à huit ans en usage saisonnier. Les décharges profondes répétées et les longues périodes passées à charge partielle, typiquement un hivernage sans soleil, sont ce qui l'abîme le plus. Le SmartShunt 500 A fourni affiche l'état de charge réel sur smartphone : c'est l'outil le plus simple pour éviter ces deux écueils. Stockez la batterie dans un local ventilé et hors gel.

Composition du kit :

• 1 x Jolywood - Bifacial N-type - 500W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 100/30 (12/24V)
• 1 x Victron Energy - Batterie Plomb-Carbone étanche (VRLA) 12V/160Ah
• 1 x Victron Energy - Convertisseur-chargeur 12V/230V Multi 1200VA/50-16
• 3 x Bobine de 10m - Cable qualité solaire 6mm²
• 3 x Stäubli - Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 1 x Victron Energy - Porte fusible MEGA-fuse
• 2 x Victron Energy - Fusible Mega-fuse 80V - 100A
• 6 x Cosse plate M8
• 2 x Cosse plate M10 pour câble de 4mm2 à 6mm2
• 1 x Victron Energy - Moniteur de batterie SmartShunt 500A/50mV
• 1 x BEP - Coupe batterie - 275A 12V/24V/48V
• 1 x Victron Energy - Porte fusible MIDI-fuse
• 2 x Victron Energy - MIDI-fuse 58V - 40A
• 4 x Cosse plate M6
• 1 x Câble électrique souple de 0.4 m de 35 mm² - cosse M8-M8
• 2 x Câble électrique souple de 0.4 m de 35 mm² - cosse M8-10
• 2 x Câble batterie-régulateur/convertisseur de 1.5 m en 35 mm² - cosse M10 - NU
• 1 x Interface MK3-USB (VE.Bus to USB) - Victron Energy
• 1 x Victron Energy - Cable VE BUS RJ45 UTP
