Kit solaire hors réseau autonome 3000W - Lithium PowerBrick 5.04kWh - Hybride 230V/3000VA

Description

Le kit solaire hybride de 3000W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter une maison ou un chalet hors réseau. Il est composé de :

• 6 panneaux solaires Jolywood bifacial 500 Wc : ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils sont fabriqués en France et ont une garantie de 25 ans.
• 1 batterie Lithium 105Ah Powertech : ces batteries stockent l'énergie solaire produite par les panneaux. Elles permettent d'alimenter les appareils électriques même en l’absence de soleil.
• 1 convertisseur-chargeur Multiplus 230V de 3000VA pur sinus : cet appareil permet de convertir l'énergie solaire en courant alternatif (230V), qui est compatible avec la plupart des appareils électriques. Il permet également de recharger les batteries du kit solaire, lorsque la production solaire est insuffisante par exemple.

Comment fonctionne le kit solaire hybride de 3000W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur-chargeur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Avantages du kit solaire hybride de 3000W

Le kit solaire hybride de 3000W offre de nombreux avantages, notamment :

• Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
• Il permet d'être indépendant du réseau électrique.

Le kit solaire hybride de 3000W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

le meilleur du soleil avec jOLYWOOD

• Dimensions : 1950 mm x 1134 mm x 30 mm
• Poids : 27,6 kg
• Voc : 43,58 V
• Isc : 14,12 A
• Vmp : 37,47 V
• Imp : 13,34 A
• Garantie : 25 ans



Le panneau solaire 500W Jolywood  offre une efficacité accrue et une durabilité exceptionnelle, grâce à sa technologie avancée N-Type et sa conception en biverre.

• Technologie bifaciale N-Type : capture la lumière sur les deux faces, augmentant la production d'énergie de 10 à 30 % par rapport à un panneau classique.
• Performance en faible luminosité : idéal pour les régions sujettes à des conditions météorologiques variables.
• Rendement énergétique supérieur : un rendement élevé qui permet d'exploiter au mieux chaque rayon de soleil.

Les modules à demi-cellules offre plusieurs avantages :

• Meilleure production à l’ombrage qu’un panneau simple
• Meilleure durabilité
• Gain de performance
• Diminution des risques de fissurations

Ce panneau monofacial est équipé à son arrière de 2 câbles de 1m sertis d’une paires de connecteur MC4 pour un branchement facile.

Production électrique de vos panneaux solaires
3000W	Nord	Sud
HIVER	3064 Wh/j	6096 Wh/j
ETE	10322 Wh/j	12387 Wh/j

Régulateur de charge MPPT victron

Le contrôleur de charge SmartSolar MPPT 150/45 permet d'optimiser et charger votre parc batterie. Le SmartSolar est un régulateur solaire avec connexion Bluetooth intégrée afin de consulter et configurer toutes les données via votre smartphone. Aucune clé électronique n’est nécessaire. Grâce à l’application VictronConnect gratuite compatible sur les smartphones Android et Apple, paramétrez et visualisez vos appareils Victron Energy.

Il permet de consulter la production de votre panneau solaire ainsi que la tension du parc batterie.
Le régulateur MPPT est garanti 5 ans.

le parc batterie 48V/105Ah

Composé d'une batterie Lithium 48V/ 105Ah, le parc batterie aura une capacité totale de stockage de 5040 Wh dont 4032Wh utilisable pour alimenter vos consommateurs. Garantie fabricant : 2 ans avec présence d'un moniteur de batterie

Batterie solaire 105Ah 48V - Powertech :

• Capacité du parc : 105 Ah
• Durée de vie moyenne : 10 ans
• Nombre de cycles* : 4500 cycles à 80% de profondeur de décharge
• Énergie disponible : 4032 Wh
• Dimensions d'une batterie : 500 x 280 x 217 mm
• Poids d'une batterie : 37.5 kg
• Courant de charge du parc : 120 A

le convertisseur / Chargeur Multiplus II 48V/3000VA/35-32A

Le convertisseur-chargeur Multiplus 48V/230V - 3000VA vous permettra d'alimenter l'ensemble de vos consommateurs dont la puissance simultanée ne dépasse les 2400W ! Donc, avant de brancher tous vos appareils, vérifiez bien leur puissance et additionnez, elles ne doivent surtout pas dépasser 2400W. Cet appareil se situe après votre parc batteries en 48V.

• Tension d'entrée : 48V
• Tension de sortie : 230V
• Puissance de sortie (volt-ampère) : 3000VA
• Puissance de sortie (watt) : 2400W
• Commutateur de transfert : 32A
• Courant de charge du parc batterie : 35A
• Poids : 18 kg
• Dimensions (H x L x P) : 49,9 x 26,8 x 14,1 cm

du MATÉRIEL DE QUALITÉ POUR UNE DURÉE DE VIE ET SÛRETÉ MAXIMALE !

Ce kit solaire de forte puissance dispose également de tous les éléments qui vous permettront d'assurer une performance la plus longue, une durée de vie accrue et une sécurité totale !

Son contrôleur de batterie smart BMV-712 - Victron Energy permettra la surveillance de votre parc batterie que ce soit grâce à son afficheur déporté ou grâce à l'application Victron connect sur votre smartphone

Son coffret DC avec sectionneur, parafoudre et disjoncteur assurera la protection de votre champ PV, tandis que les fusibles et sections de câbles en 25mm² et 70mm² seront idéales pour éviter les pertes.

schéma complet

télécharger

guide de montage

télécharger

DEMANDEZ VOTRE DIMENSIONNEMENT SOLAIRE

MATÉRIELS ADDITIONNELS A CE KIT SOLAIRE

Pour aller plus loin

Ce kit se situe au milieu de notre gamme de kits solaires pour une maison autonome en électricité ; la version 2000 Wc avec batterie PowerBrick de 3,69 kWh est la marche en dessous, et les configurations plus simples sont regroupées dans les kits à monter soi-même. Le régulateur SmartSolar MPPT 150/45 et le convertisseur-chargeur MultiPlus-II 3000 VA sont aussi vendus à l'unité, comme nos batteries lithium. Pour arbitrer entre deux puissances, contactez-nous : MyShop Solaire accompagne ses clients depuis 2014 et son bureau d'étude intégré dimensionne et conseille gratuitement.

Questions fréquentes

Quels besoins ce kit de 3000 W permet-il de couvrir ?

Chiffrez votre consommation en wattheures par jour avant toute chose : puissance de chaque appareil multipliée par sa durée d'usage quotidienne, le tout majoré de 20 % pour les pertes. À titre de repère, un réfrigérateur et un congélateur représentent 1200 à 1800 Wh, l'éclairage LED d'une maison 300 à 500 Wh, un lave-linge environ 700 Wh par cycle, le multimédia et la bureautique 500 à 800 Wh, une pompe quelques centaines de wattheures. Avec 3000 Wc installés, ce kit produit de l'ordre de 3060 à 6100 Wh par jour en hiver et de 10 300 à 12 400 Wh par jour en été selon la région et l'orientation. Il vise une maison occupée à l'année avec un usage électrique raisonné, chauffage et eau chaude exclus.

Quelle réserve d'énergie, et comment tient-elle sans soleil ?

La batterie est une PowerBrick+ lithium de 105 Ah en 48 V, soit 5,38 kWh stockés, avec son BMS intégré. Le lithium fer phosphate accepte une décharge bien plus profonde que le plomb : l'essentiel de ces 5,38 kWh est réellement utilisable, quand un parc plomb de capacité équivalente n'en restituerait que la moitié. Cela représente environ une journée de consommation d'un foyer autonome, davantage si vous décalez les gros usages aux heures de production. L'été, la réserve est reconstituée chaque jour ; l'hiver, la production descend à la moitié ou au tiers et plusieurs jours couverts d'affilée épuisent le parc, d'où l'intérêt d'un appoint.

Peut-on raccorder un groupe électrogène ?

Oui, et sans matériel supplémentaire. Le MultiPlus-II 3000 VA fourni est un convertisseur-chargeur : il dispose d'une entrée alternative, bascule automatiquement sur la source présente, recharge le parc jusqu'à 35 A et gère la fonction PowerAssist, qui ajoute la puissance des batteries à celle du groupe lors des pointes. Un groupe de 3 kVA est bien adapté. Le lithium acceptant des courants de charge élevés, la durée de fonctionnement du groupe reste courte par rapport à un parc plomb de capacité comparable.

Peut-on ajouter des panneaux ou une seconde batterie ?

Un second module PowerBrick+ de même référence peut être associé au premier, chaque batterie disposant de son BMS ; suivez les règles de mise en parallèle du fabricant et évitez d'associer des modules d'âges très différents. Pour la production, la règle maison donne le cadre : un panneau fournit environ 80 % de sa puissance nominale en conditions réelles, soit 2400 W pour 3000 Wc, divisés par la tension nominale du parc, 48 V, ce qui donne 50 A. Le SmartSolar MPPT 150/45 fourni travaille donc à pleine capacité et écrête les pointes : tout panneau supplémentaire appelle un second régulateur. Faites valider ce schéma par notre bureau d'étude.

Faut-il un électricien, et quelles protections sont incluses ?

Le kit arrive avec ses protections côté courant continu : un coffret de protection pour les chaînes photovoltaïques, des porte-fusibles MEGA-fuse, un coupe-batterie 275 A et le BMS intégré à la batterie, qui la protège contre la décharge profonde, la surcharge et les températures extrêmes. La pose des panneaux et le câblage continu se font en suivant le guide fourni. En aval du convertisseur, la distribution en 230 V relève de l'installation du bâtiment : tableau, interrupteur différentiel, disjoncteurs et mise à la terre sont à confier à un électricien.

Qu'est-ce qui n'est pas fourni dans ce kit ?

Les fixations de panneaux ne sont pas incluses : elles dépendent du support, tuile mécanique, canal, ardoise, bac acier, fibrociment, lestage au sol ou structure modulable. Ne sont pas non plus fournis le tableau électrique et ses protections en courant alternatif, la prise de terre, le groupe électrogène éventuel, le support ou le local des batteries, ni les gaines et chemins de câbles. La bobine de câble solaire livrée couvre une implantation courante ; prévoyez du câble en plus si les panneaux sont éloignés du local technique.

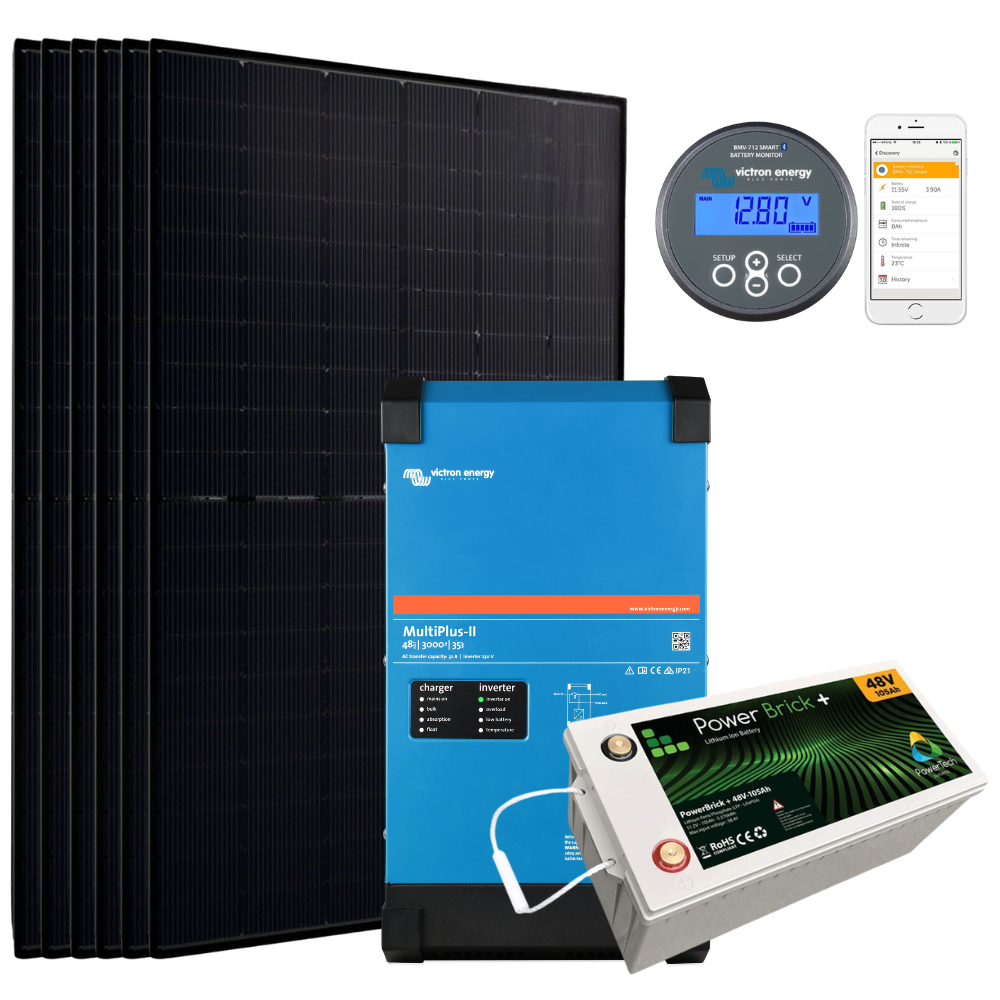

Composition du kit :

• 6 x Jolywood - Bifacial N-type - 500W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 150/45 (12/24/48V)
• 1 x PowerBrick+ Batterie Lithium 48V/105Ah (BMS intégré)
• 1 x Victron Energy - MultiPlus-II 48V/230V 3000VA 35A-32A
• 2 x Stäubli - Pack de 5 paires de connecteurs MC4
• 1 x Stäubli - Paire de connecteurs MC4 - Forme Y
• 1 x Bobine de 50m - Cable qualité solaire 6mm²
• 1 x Coffret de protection DC 1 à 6kWc - 2 MPPT
• 1 x Pack Contrôleur de batterie BMV 712 Smart + Sonde de température
• 2 x Victron Energy - Porte fusible MEGA-fuse
• 1 x BEP - Coupe batterie - 275A 12V/24V/48V
• 1 x Câble électrique souple de 1.5m en 16mm² - cosse M10-NU
• 1 x Câble électrique souple de 1.5m en 16mm² - cosse M8-NU
• 1 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-M8
• 1 x Câble électrique souple de 0.4 m de 35 mm² - cosse M8-M8
• 2 x Câble électrique souple de 0.4 m de 35 mm² - cosse M8-10
• 2 x Câble électrique souple de 1.5 m de 35 mm² - cosse M8-10
• 1 x Victron Energy - Cable VE BUS RJ45 UTP
• 1 x Interface MK3-USB (VE.Bus to USB) - Victron Energy
• 2 x Victron Energy -Fusible MEGA-fuse 80V - 60A
• 2 x Victron Energy - Fusible MEGA-fuse 80V - 125A
• 1 x Extension de garantie 3 ans offert PowerBrick
