Kit solaire hors réseau autonome 500W - Hybride 1600VA

Description

Le kit solaire hybride de 500W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter une maison ou un chalet hors réseau. Il est composé de :

• 1 panneau solaire Jolywood 500 Wc  ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils ont une garantie de 25 ans.
• 1 batterie Gel Plomb Carbone 220Ah Uniteck: cette batterie stocke l'énergie solaire produite par les panneaux. Elles permettent d'alimenter les appareils électriques même en l’absence de soleil.
• 1 convertisseur-chargeur Multiplus 230V de 1600VA pur sinus : cet appareil permet de convertir l'énergie solaire en courant alternatif (230V), qui est compatible avec la plupart des appareils électriques. Il permet également de recharger les batteries du kit solaire, lorsque la production solaire est insuffisante par exemple.

Comment fonctionne le kit solaire hybride de 500W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur-chargeur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Avantages du kit solaire hybride de 500W

Le kit solaire hybride de 500W offre de nombreux avantages, notamment :

• Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
• Il permet d'être indépendant du réseau électrique.

Le kit solaire hybride de 500W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

le meilleur du soleil avec jOLYWOOD

• Dimensions : 1950 mm x 1134 mm x 30 mm
• Poids : 27,6 kg
• Voc : 43,58 V
• Isc : 14,12 A
• Vmp : 37,47 V
• Imp : 13,34 A
• Garantie : 25 ans



Le panneau solaire 500W Jolywood  offre une efficacité accrue et une durabilité exceptionnelle, grâce à sa technologie avancée N-Type et sa conception en biverre.

• Technologie bifaciale N-Type : capture la lumière sur les deux faces, augmentant la production d'énergie de 10 à 30 % par rapport à un panneau classique.
• Performance en faible luminosité : idéal pour les régions sujettes à des conditions météorologiques variables.
• Rendement énergétique supérieur : un rendement élevé qui permet d'exploiter au mieux chaque rayon de soleil.

Ce panneau monofacial est équipé à son arrière de 2 câbles de 1m sertis d’une paires de connecteur MC4 pour un branchement facile.

Production électrique de vos panneaux solaires
500W	Nord	Sud
HIVER	485 Wh/j	999 Wh/j
ETE	1645 Wh/j	2000 Wh/j

*35° Plein Sud

Régulateur de charge MPPT victron

Le contrôleur de charge SmartSolar MPPT 100/30 permet d'optimiser et charger votre parc batterie. SmartSolar est un régulateur solaire avec connexion Bluetooth intégrée afin de consulter et configurer toutes les données via votre smartphone. Aucune clé électronique n’est nécessaire. Grâce à l’application VictronConnect gratuite compatible sur les smartphones Android et Apple, paramétrez et visualisez vos appareils Victron Energy.

Il permet de consulter la production de votre panneau solaire ainsi que la tension du parc batterie.
Le régulateur MPPT est garanti 5 ans.

le parc batterie 12V/220Ah

Composé de 1 batterie Gel Plomb carbone 12V/220Ah, le parc batterie aura une capacité totale de stockage de 2640 Wh dont 1320 Wh utilisable pour alimenter vos consommateurs. Garantie fabricant : 2 ans avec présence d'un moniteur de batterie

Batterie solaire 220Ah 12V - Uniteck :

• Capacité du parc : 220 Ah
• Tension du parc : 12V
• Durée de vie moyenne : 4 - 5 ans
• Nombre de cycles* : 1750 cycles à 50% de profondeur de décharge
• Énergie disponible du parc : 1320 Wh
• Dimensions d'une batterie : 522 x 221 x 240 mm
• Poids d'une batterie : 59 kg
• Courant de charge du parc : 55 A

le convertisseur / chargeur multi 1600VA

Le convertisseur - chargeur multi 1600VA Victron Energy permet de convertir la tension du parc batterie (12V) en 230V pour alimenter jusqu'à 1300W d'appareils en continu ! Les appareils en 230V sont les équipements qui se branchent sur une prise de courant classique comme dans une maison ( chargeurs, ..)

L'avantage du Convertisseur Chargeur MultiPlus 1600VA, si vous avez besoin d'alimenter un appareil ou un ensemble d'appareil électrique de plus de 1300W, c'est possible ! Pour cela rien de plus simple ! Allumez votre groupe électrogène et le surplus sera alimenté par le groupe et vous permettra de ne jamais manquer d'énergie. Par ailleurs, cette fonction de charge du Multiplus permet de recharger votre parc batterie lorsque celle-ci est devient faible.



Le convertisseur - chargeur multi 1600VA Victron Energy

• Tension d'entrée : 12V
• Tension de sortie : 230V
• Puissance de sortie : 1600VA
• Puissance de sortie : 1300W
• Courant de charge du parc batterie : 70A
• Commutateur de transfert : 16A
• Dimensions : 470 x 265 x 120 mm
• Poids : 10,2 kg

Le convertisseur est garanti 5 ans.

DU MATÉRIEL DE QUALITÉ POUR UNE DURÉE DE VIE ET SÛRETÉ MAXIMALE !

Ce kit solaire de forte puissance dispose également de tous les éléments qui vous permettront d'assurer une performance la plus longue, une durée de vie accrue et une sécurité totale !

Son contrôleur de batterie smarthunt - Victron Energy permettra la surveillance de votre parc batterie grâce à l'application Victron connect sur votre smartphone









schéma complet

télécharger

guide de montage

télécharger



DEMANDEZ VOTRE DIMENSIONNEMENT SOLAIRE

Chaque projet d'installation solaire est unique. Nos experts réalisent des dimensionnements solaire sur-mesure pour chacun. Demandez un devis gratuit et sans engagement d'achat.

MATÉRIELS ADDITIONNELS A CE KIT SOLAIRE

Des fixations peuvent être ajoutés à ce kit ( non incluent) :

Les fixations en toiture ( tuile mécanique, canal, ardoise, Bac Acier, fribociment)

Les fixations au sol à lester ( Ultraground, Ground System)

Les fixations Modulables ( Unifix 800EGF )

Pour aller plus loin

Ce kit fait partie de nos kits à monter soi-même ; les puissances supérieures sont réunies dans les kits solaires pour une maison autonome en électricité. Si vous n'avez pas besoin de recharger depuis un groupe électrogène, la version équipée d'un convertisseur Phoenix seul est plus simple. Le régulateur SmartSolar MPPT 100/30 et le convertisseur-chargeur MultiPlus 1600 VA de ce kit sont vendus à l'unité, et nos batteries servent à étendre la réserve. Avant de commander, contactez-nous : MyShop Solaire accompagne ses clients depuis 2014 et son bureau d'étude intégré dimensionne et conseille gratuitement.

Questions fréquentes

Que peut-on alimenter avec ce kit de 500 W, et comment le vérifier ?

Il faut distinguer deux choses. La puissance instantanée est donnée par le convertisseur : avec 1600 VA, ce kit encaisse sans difficulté un outil portatif, une pompe ou un appareil électroménager classique, ce qui est confortable pour un atelier ou un chantier. L'énergie disponible sur la journée, elle, dépend du panneau et de la batterie, et se calcule en wattheures : multipliez la puissance de chaque appareil par sa durée d'usage quotidienne, additionnez, puis ajoutez 20 % de pertes. Avec 500 Wc installés, la production est de l'ordre de 485 à 999 Wh par jour en hiver et de 1645 à 2000 Wh par jour en été selon la région et l'orientation. Autrement dit : des pointes de puissance confortables, mais une consommation quotidienne à garder modeste.

Quelle autonomie sans soleil, et que change la saison ?

La batterie est une GEL plomb-carbone UNITECK de 220 Ah en 12 V, soit 2,64 kWh stockés. En plomb, la limite raisonnable est de 50 % de décharge, ce qui laisse environ 1,3 kWh réellement exploitable : une bonne journée d'usage courant sans soleil, deux si vous réduisez à l'éclairage et à la recharge d'appareils. En été, la production couvre largement les besoins et la batterie se remplit tous les jours. En hiver, elle descend au niveau de la consommation quotidienne et une succession de journées grises vide la réserve sans qu'elle se reconstitue : c'est précisément le cas où la fonction chargeur du MultiPlus prend tout son sens.

Peut-on brancher un groupe électrogène sur ce kit ?

Oui, et c'est le principal intérêt de la version hybride. Le MultiPlus 1600 VA fourni est un convertisseur-chargeur : il dispose d'une entrée alternative, bascule automatiquement sur la source présente et recharge la batterie jusqu'à 70 A. Un petit groupe de 2 kVA, ou une prise du réseau quand elle est accessible, suffit à remonter le parc en quelques heures après une période sans soleil. La fonction PowerAssist permet en outre d'ajouter la puissance de la batterie à celle du groupe pour absorber une pointe de démarrage.

Peut-on ajouter un panneau ou une seconde batterie ?

Une seconde batterie identique peut être montée en parallèle, à condition de respecter la même technologie, la même capacité et un âge comparable : une batterie neuve associée à une batterie déjà cyclée s'use au rythme de la plus fatiguée. Côté production, le régulateur SmartSolar MPPT 100/30 fourni accepte au maximum 440 W de panneaux sur un parc 12 V ; les 500 Wc installés dépassent déjà cette valeur, le régulateur écrêtant les pointes. Ajouter un panneau suppose donc de passer en 24 V ou d'installer un second régulateur. Compte tenu du convertisseur de 1600 VA déjà présent, augmenter la production et la capacité est d'ailleurs la première évolution à envisager : notre bureau d'étude chiffre cette extension avec vous.

Le montage demande-t-il un électricien, et quelles protections sont fournies ?

Le kit arrive avec ses protections côté courant continu : un porte-fusible MEGA-fuse et ses fusibles, un porte-fusible MIDI-fuse, un coupe-batterie 275 A et des câbles de 50 mm², section requise pour un convertisseur de 1600 VA en 12 V. Le montage du panneau et le câblage continu se réalisent en suivant le guide fourni, sans intervention extérieure. En aval du convertisseur, la distribution en 230 V relève en revanche de l'installation électrique du bâtiment : interrupteur différentiel, disjoncteurs et mise à la terre doivent être posés et vérifiés par un électricien.

Quelle durée de vie pour la batterie, et quel entretien prévoir ?

Cette batterie GEL plomb-carbone est étanche et ne demande aucun ajout d'eau. Sa longévité dépend presque uniquement de l'usage : tenue au-dessus de 50 % de charge et ramenée régulièrement à pleine charge, elle tient plusieurs centaines de cycles et couramment cinq à huit ans. Ce qui l'abîme, ce sont les décharges profondes répétées et les longues périodes à charge partielle. Deux réflexes évitent cela : consulter l'état de charge réel sur le SmartShunt 500 A fourni, et utiliser la fonction chargeur du MultiPlus pour remettre la batterie à 100 % après un épisode sans soleil. Prévoyez un local ventilé et hors gel.

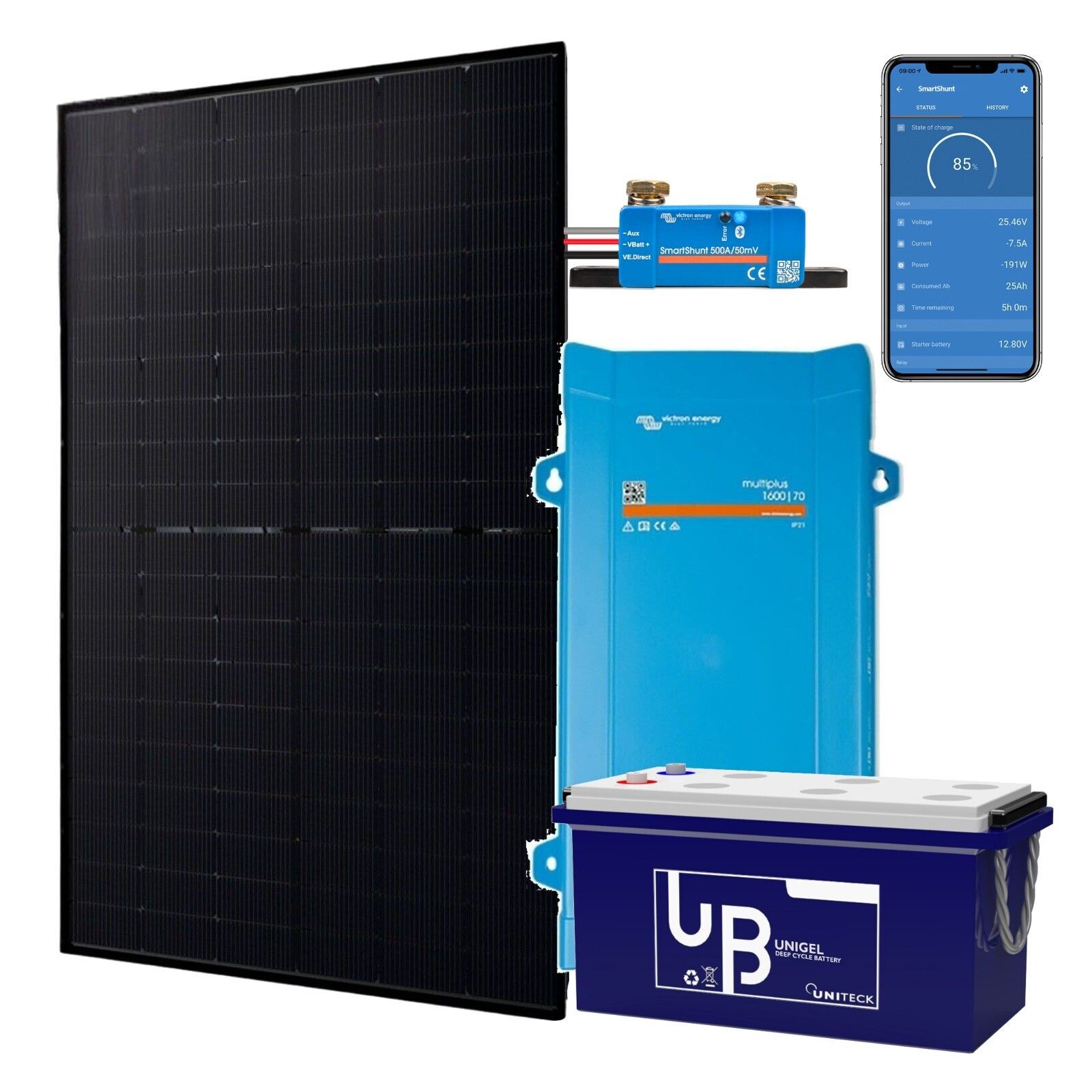

Composition du kit :

• 1 x Jolywood - Bifacial N-type - 500W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 100/30 (12/24V)
• 1 x UNITECK - UNIBAT 220.12 GEL - batterie GEL - Plomb Carbone - 220Ah - 12V
• 1 x Victron Energy - Convertisseur-chargeur 12V/230V Multi 1600VA/70-16
• 3 x Stäubli - Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 3 x Bobine de 10m - Cable qualité solaire 6mm²
• 1 x Victron Energy - Porte fusible MEGA-fuse
• 2 x Victron Energy - Fusible Mega-fuse 80V - 150A
• 1 x Victron Energy - Moniteur de batterie SmartShunt 500A/50mV
• 6 x Cosse plate M8
• 2 x Cosse plate M10 pour câble de 4mm2 à 6mm2
• 1 x BEP - Coupe batterie - 275A 12V/24V/48V
• 1 x Victron Energy - Porte fusible MIDI-fuse
• 4 x Cosse plate M6
• 1 x Câble électrique souple de 0.4 m de 50 mm² - cosse M8-M8
• 2 x Câble électrique souple de 0.4 m de 50 mm² - cosse M8-10
• 2 x UNITECK - UNICABLE BAT 50.1,5 M10-NU - câble batterie 50mm² - 1,5m - sertissage hexagonal - cosses M10-NU
• 1 x Victron Energy - MIDI-fuse 58V - 40A
• 1 x Interface MK3-USB (VE.Bus to USB) - Victron Energy
• 1 x Victron Energy - Cable VE BUS RJ45 UTP
