Kit solaire autonome 190W - Convertisseur/Chargeur 500VA

Kit solaire autonome 190W Victron Energy avec convertisseur/chargeur MultiPlus 12V/500VA. Connectez un groupe électrogène ou le réseau. Batterie Gel 110Ah pour une réserve d'énergie étendue, idéal pour un chalet.

LES CLIENTS ACHÈTENT SOUVENT AUSSI :

UNITECK - UNIFIX 150 B - support de fixation sol et mur

L’UNIFIX 150 B est le support Uniteck en acier galvanisé destiné aux panneaux solaires de taille intermédiaire, jusqu’à 700 mm de largeur. Il pèse 2,5 kg, se règle en plusieurs positions de 0 à 90° et se fixe aussi bien sur une dalle béton que sur un mur ou une ossature bois. C’est la marche au-dessus de l’UNIFIX 100 B, pour les modules de 140 à 250 W environ montés sur un site isolé, un abri, un local technique ou une façade exposée au sud.

Support Uniteck UNIFIX 150 B en acier galvanisé portant un panneau solaire de 140 à 250 W en paysage

À quoi ça sert

Le support reprend le poids du panneau, encaisse les efforts du vent et lui donne son inclinaison. Sans lui, un module posé à plat perd une part importante de sa production et ne tient pas en place. L’UNIFIX 150 B maintient le panneau par ses deux côtés longs, en position paysage, et le surélève pour laisser l’air circuler sous les cellules.

Il est conçu pour les poses sur plan, là où il n’y a ni tuile ni bac acier : dalle de terrasse, muret, pignon de maison, plancher d’abri de jardin, toiture technique, bardage bois. C’est le support typique d’une installation autonome de quelques centaines de watts — pompe de bassin, éclairage de hangar, portail motorisé, cabane ou relais isolé.

Compatibilité et dimensionnement

Le critère de choix est la largeur du panneau, limitée à 700 mm. En dessous de 560 mm, l’UNIFIX 100 B suffit et coûte moins cher. Au-delà de 700 mm, il faut passer sur les modèles de grand format de la gamme B. Chez Uniteck, l’UNIFIX 150 B reçoit les Unisun 150.12 M, 150.24 M, 165.12 BC et 200.12 BC, et accepte les panneaux d’autres marques qui respectent cette largeur.

Référence constructeur : 0545
Matière : acier galvanisé, visserie galvanisée
Poids : 2,5 kg
Largeur de panneau admissible : 700 mm maximum
Inclinaison : multiposition, de 0 à 90°
Fixation : dalle béton, mur, ossature bois, ou lestage
Ancrage : goujons M8 non fournis
Fabrication : France

Vue arrière du support UNIFIX 150 B montrant la jambe de force réglable et les platines de fixation

Prévoyez un support par panneau. Si vous installez plusieurs modules côte à côte, laissez un intervalle entre eux et vérifiez qu’aucun ne porte son ombre sur le suivant en hiver, quand le soleil reste bas sur l’horizon.

Pose et étanchéité

Le montage se fait au sol, support assemblé puis panneau boulonné dessus, avant de présenter l’ensemble à son emplacement définitif. On repère les quatre trous, on perce, puis on ancre avec des goujons M8 choisis selon le matériau : béton plein, parpaing creux, bois massif. L’ancrage est la pièce critique : c’est lui qui reprend l’arrachement en cas de rafale, pas la tôle du support.

Dès qu’un perçage traverse une façade ou une étanchéité, il faut le traiter. Mastic extérieur sur chaque fixation, platine légèrement en surplomb pour créer une goutte d’eau, et surtout un passage de câble distinct, réalisé avec un presse-étoupe ou un passe-paroi en pente descendante vers l’extérieur. Sur une toiture-terrasse, le lestage est préférable au percement de la membrane. Enfin, une installation fixée sur le bâti peut nécessiter une déclaration préalable en mairie : vérifiez-le avant de commencer.

Uniteck

Uniteck fabrique en France des supports de fixation, des panneaux Unisun et des accessoires pour le solaire autonome. La gamme UNIFIX couvre la pose sur surface plane, sur mât, sur toit de camping-car, sur bateau et sur mobilier de signalisation. Chaque support est livré avec sa visserie galvanisée et une notice de montage.

Retrouvez toute notre gamme de fixations pour panneaux solaires, et notamment l’UNIFIX 100 B pour les modules jusqu’à 560 mm de largeur. Voir aussi nos panneaux solaires, notre distribution électrique et protection et nos kits à monter soi-même. Pour un conseil de dimensionnement, notre bureau d’étude intégré vous répond gratuitement au 01 88 24 25 26 ou depuis la page nous contacter.

Questions fréquentes

Quelle largeur de panneau accepte l’UNIFIX 150 B ?

Jusqu’à 700 mm. C’est la seule cote qui compte pour la compatibilité : la longueur et la puissance du module n’entrent pas en jeu tant que la largeur est respectée. Chez Uniteck, cela correspond aux Unisun 150.12 M, 150.24 M, 165.12 BC et 200.12 BC. Un panneau d’une autre marque convient dès lors que son cadre mesure 700 mm ou moins et qu’il dispose de trous de fixation standard.

Puis-je le poser sur une toiture en tuiles ?

Non. Ce support est prévu pour les surfaces planes et rigides. Sur une couverture en tuiles, il faut des crochets de tuile qui prennent appui sur le liteau ou le chevron, et sur un bac acier des pattes à visser dans l’onde haute. Poser un support plat sur une tuile revient à charger un élément qui n’est pas fait pour cela, et le perçage d’une tuile crée une entrée d’eau durable.

Combien de supports faut-il pour trois panneaux ?

Trois : un support complet par module. Les UNIFIX B ne se chaînent pas entre eux comme des rails. Prévoyez aussi l’espacement latéral : sur une rangée orientée plein sud, laissez quelques centimètres entre les cadres pour la dilatation et le nettoyage, et vérifiez l’ombrage mutuel si les panneaux sont installés en plusieurs rangées.

Quelle inclinaison choisir ?

Entre 0 et 90°, le support se bloque sur plusieurs positions. En France métropolitaine, 30 à 35° plein sud reste le meilleur compromis annuel. Pour un usage uniquement estival, descendez vers 15 à 20° ; pour un usage hivernal ou une alimentation à maintenir toute l’année, remontez vers 50 à 60°, ce qui améliore aussi l’autonettoyage par la pluie.

Acier galvanisé et cadre aluminium, y a-t-il un risque de corrosion ?

Le couple acier-aluminium peut créer une corrosion galvanique en milieu humide. La galvanisation du support et de sa visserie limite fortement le phénomène : ne la rayez pas, ne recoupez pas les pièces, et utilisez les rondelles livrées pour répartir l’appui sur le cadre. En bord de mer, inspectez l’ensemble chaque année et reprenez le serrage.

La structure doit-elle être mise à la terre ?

Sur une installation isolée en très basse tension, ce n’est pas une obligation générale. Dès que le support est solidaire d’un bâtiment, qu’il porte plusieurs modules ou qu’il appartient à une installation raccordée au réseau, la liaison équipotentielle de la structure s’impose et doit être réalisée avec une cosse et un conducteur de section adaptée. Faites valider le schéma par un électricien ou par notre bureau d’étude.

49,00 €

En stock

1 225,23 €

dont 0,36 € d'éco-part.

paiement en 3 à 12 fois

Expédition rapide

Satisfaction client

Déterminons ensemble le kit adapté à vos besoins

Commencer

Documentations

Fiche technique panneaux solaires Victron monocristallins series 4c

Description

Le kit solaire hybride de 190W est conçu pour fournir une énergie autonome à un petit chalet hors réseau. Il comprend un panneau solaire Victron Energy de 190 Wc, qui capte l'énergie solaire, une batterie Gel de 110Ah qui stocke cette énergie pour une utilisation continue, et un convertisseur chargeur Multiplus 230V de 500VA pur sinus, qui convertit l'énergie en courant alternatif pour alimenter vos appareils électriques. Ce système est idéal pour assurer une alimentation fiable même en l'absence de soleil, et il peut également recharger les batteries si la production solaire est insuffisante.

Comment fonctionne le kit solaire hybride de 190W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur chargeur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Schema de fonctionnement d'un kit solaire hybride 190 W pour chalet ou cabane hors reseau

Avantages du kit solaire hybride de 190W

Le kit solaire hybride de 190W offre de nombreux avantages, notamment :

Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
Il permet d'être indépendant du réseau électrique.

Le kit solaire hybride de 190W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

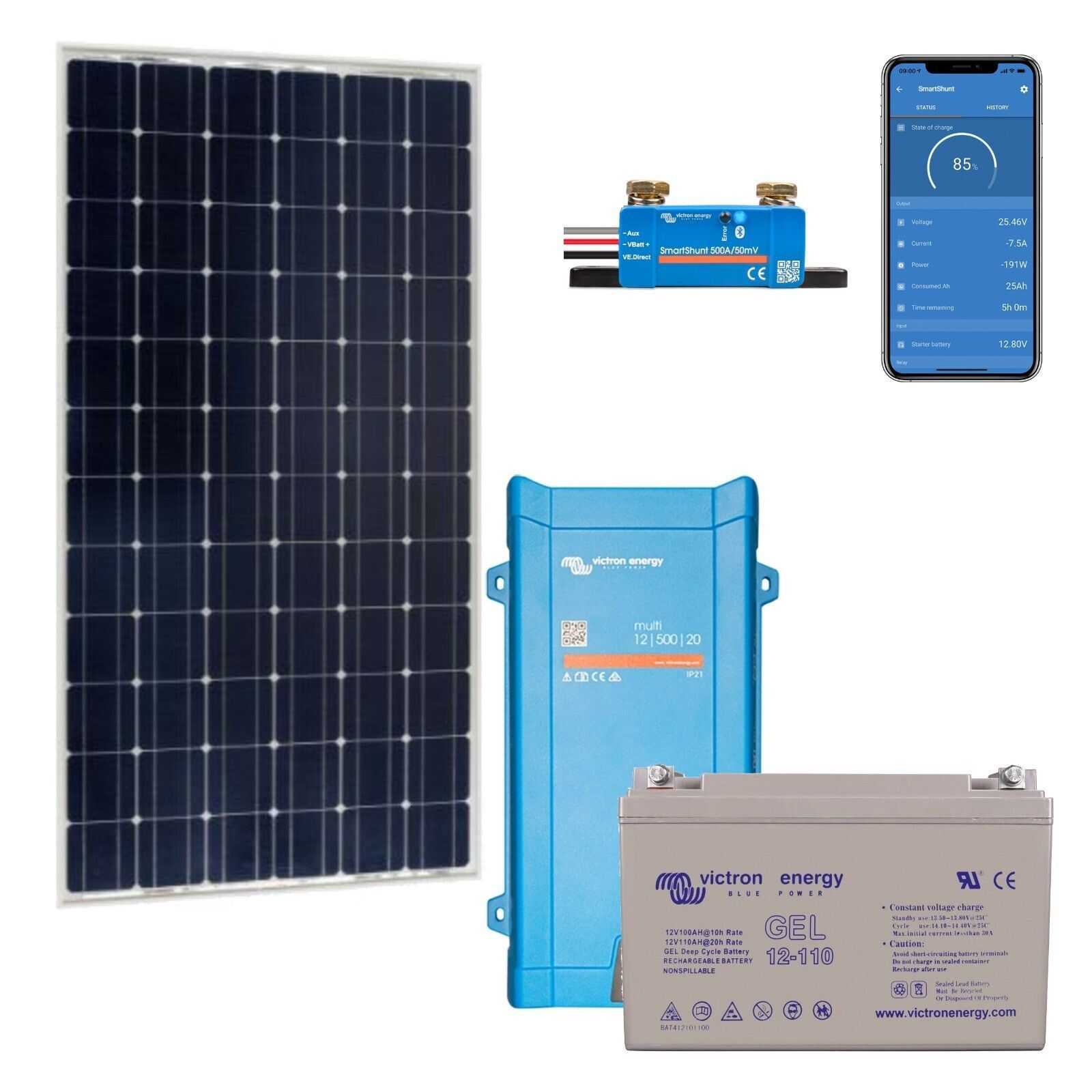

Composition du kit solaire autonome 190W Victron Energy

PANNEAU SOLAIRE MONOCRISTALLIN 190W - 12V BLUESOLAR

Le panneau solaire monocristallin 190W - 12V BlueSolar de Victron Energy est équipé d'une face supérieure en verre trempé à haute transmissibilité pour une rigidité accrue et une excellente résistance aux impacts.

Les cellules au sein du panneau monocristallin sont constituées d'un seul cristal (à la différence d'un panneau polycristallin)

Panneau solaire monocristallin Victron BlueSolar 190 W en 12 V fourni avec le kit

Production électrique de vos panneaux solaires
190W	Nord	Sud
HIVER	215 Wh/j	320 Wh/j
ETE	590 Wh/j	750 Wh/j

*35° Plein Sud

Régulateur de charge MPPT SmartSolar

Le contrôleur de charge SmartSolar MPPT 75/15 permet d'optimiser et charger votre parc batterie. SmartSolar est un régulateur solaire avec connexion Bluetooth intégrée afin de consulter et configurer toutes les données via votre smartphone. Aucune clé électronique n’est nécessaire. Grâce à l’application VictronConnect gratuite compatible sur les smartphones Android et Apple, paramétrez et visualisez vos appareils Victron Energy.

Il permet de consulter la production de votre panneau solaire ainsi que la tension du parc batterie.

La batterie GEL VICTRON 110Ah

La batterie GEL Victron 110Ah peut aisément subir des décharges de 30% en continue et même plus de manière exceptionnelle

le convertisseur / chargeur multi 500VA

Le convertisseur - chargeur multi 500VA Victron Energy permet de convertir la tension du parc batterie ( 12V) en 230V pour alimenter jusqu'à 400W d'appareils en continu ! Les appareils en 230V sont les équipements qui se branchent sur une prise de courant classique comme dans une maison.

Moniteur de batterie Smartshunt

Ce kit solaire de forte puissance dispose également de tous les éléments qui vous permettront d'assurer une performance la plus longue, une durée de vie accrue et une sécurité totale !

Le moniteur de batterie Smartshunt de Victron Energy vous permettra de surveiller l'état du parc batterie sur votre téléphone.

Si vous souhaitez une autre puissance de convertisseur, n'hésitez pas à contacter notre équipe d'experts.

DEMANDEZ VOTRE DIMENSIONNEMENT SOLAIRE

Chaque projet d'installation solaire est unique. Nos experts réalisent des dimensionnements solaire sur-mesure pour chacun. Demandez un devis gratuit et sans engagement d'achat.

Pictogramme du service d'aide au dimensionnement et du simulateur solaire MyShop Solaire

BESOIN D'AIDE POUR DÉFINIR VOTRE KIT SOLAIRE SUR-MESURE ?

Utilisez notre simulateur solaire et bénéficiez des conseils de notre équipe

Commencer

Pour aller plus loin : la rubrique kits solaires à monter soi-même propose des configurations voisines, du kit 100 W pour un usage très ponctuel aux ensembles de plusieurs centaines de watts si vos besoins augmentent, et la rubrique maison autonome couvre les installations permanentes. Vous y trouverez aussi les batteries compatibles pour agrandir le parc. Un doute sur le dimensionnement ? Notre bureau d'étude intégré vous conseille gratuitement : contactez-nous ou appelez le 01 88 24 25 26.

Questions fréquentes

Quelle consommation journalière ce kit 190 W couvre-t-il ?

Le panneau de 190 Wc produit environ 215 à 320 Wh par jour en hiver et 590 à 750 Wh par jour en été, selon que vous êtes au nord ou au sud de la France. La batterie GEL 110 Ah en 12 V stocke 1 320 Wh bruts, dont environ 400 Wh réellement exploitables par cycle si l'on s'en tient à 30 % de décharge. Pour calculer votre besoin, multipliez la puissance de chaque appareil par ses heures d'usage : cinq LED de 5 W pendant 4 heures consomment 100 Wh, une pompe de 60 W pendant une heure 60 Wh, la recharge d'un ordinateur portable environ 60 Wh.

Quelle autonomie sans soleil, et qu'est-ce qui change entre l'été et l'hiver ?

Avec environ 400 Wh exploitables, le parc couvre une journée d'usage léger sans aucune production. En été, la production quotidienne dépasse largement la consommation d'un usage d'appoint et la batterie se recharge chaque jour. En hiver, la production tombe à 215 ou 320 Wh par jour selon la région : il faut alors réduire les usages, ou recharger la batterie par une autre source.

Faut-il un groupe électrogène en appoint ?

Le convertisseur-chargeur Multi 500 VA intègre un chargeur de 20 A et une entrée alternative commutée à 16 A : il accepte un groupe électrogène ou une prise 230 V lorsque vous en avez une. Pour un usage d'appoint en chalet ou en cabane, un groupe n'est pas indispensable. Il devient utile si vous séjournez sur place en hiver, ou si vous avez un appareil ponctuellement gourmand.

Peut-on ajouter un panneau ou une batterie plus tard ?

Le SmartSolar MPPT 75/15 accepte au maximum 220 W de panneaux sur une batterie 12 V, pour 75 V de tension à vide : les 190 Wc installés laissent très peu de marge et un second panneau impose de passer à un régulateur plus grand. Côté stockage, une seconde batterie GEL 110 Ah peut être montée en parallèle, à condition qu'elle soit de même modèle et de même âge.

Faut-il un électricien, et quelles protections sont nécessaires ?

Le kit se raccorde en basse tension continue et reste à la portée d'un bricoleur soigneux : câble solaire 6 mm², connecteurs MC4, cosses et porte-fusible MEGA-fuse sont fournis. En 12 V pour un convertisseur de 500 VA, la liaison batterie se fait en 16 mm² avec une protection de 60 A. Dès que vous créez un circuit 230 V fixe dans le bâtiment, faites intervenir un électricien qualifié.

Quelle est la durée de vie de la batterie GEL et quel entretien demande-t-elle ?

La batterie GEL Victron 110 Ah est donnée pour 1 800 cycles à 30 % de décharge, soit quatre à cinq ans en usage régulier. Elle est sans entretien et ne demande aucun appoint en eau. Évitez les décharges profondes et les fortes chaleurs, qui l'usent prématurément, et suivez son état de charge avec le SmartShunt 500 A fourni, lisible en Bluetooth depuis l'application VictronConnect.

Composition du kit :
