Kit solaire autonome 235W - Convertisseur/ Chargeur 500VA

Description

Le kit solaire hybride de 235W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter un petit chalet hors réseau. Il est composé de :

• 1 panneau solaire Victron Energy 235Wc - monocristallins à demi-cellules : ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils ont une garantie de 5 ans.
• 1 batterie Gel 130Ah Victron: ces batteries stockent l'énergie solaire produite par les panneaux. Elles permettent d'alimenter les appareils électriques même en l’absence de soleil.
• 1 convertisseur-chargeur Multiplus 230V de 500VA pur sinus : cet appareil permet de convertir l'énergie solaire en courant alternatif (230V), qui est compatible avec la plupart des appareils électriques. Il permet également de recharger les batteries du kit solaire, lorsque la production solaire est insuffisante par exemple.

Comment fonctionne le kit solaire hybride de 235W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur-chargeur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Avantages du kit solaire hybride de 235W

Le kit solaire hybride de 235W offre de nombreux avantages, notamment :

• Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
• Il permet d'être indépendant du réseau électrique.

Le kit solaire hybride de 215W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

Le panneau solaire monocristallin 235W de Victron Energy est équipé d'une face supérieure en verre trempé à haute transmissibilité pour une rigidité accrue et une excellente résistance aux impacts.

Les cellules au sein du panneau monocristallin sont constituées d'un seul cristal (à la différence d'un panneau polycristallin)

Production électrique de vos panneaux solaires
235W	Nord	Sud
HIVER	262 Wh/j	537 Wh/j
ETE	900 Wh/j	1092 Wh/j

*35° Plein Sud

Le contrôleur de charge SmartSolar MPPT 75/15 permet d'optimiser et charger votre parc batterie. SmartSolar est un régulateur solaire avec connexion Bluetooth intégrée afin de consulter et configurer toutes les données via votre smartphone. Aucune clé électronique n’est nécessaire. Grâce à l’application VictronConnect gratuite compatible sur les smartphones Android et Apple, paramétrez et visualisez vos appareils Victron Energy.

Il permet de consulter la production de votre panneau solaire ainsi que la tension du parc batterie.
Le régulateur MPPT est garanti 5 ans.

La batterie GEL Victron 130Ah

La batterie GEL Victron 130Ah peut aisément subir des décharges de 30% en continue et même plus de manière exceptionnelle.

Batterie solaire 130Ah 12V - Victron Energy :

• Capacité du parc : 130 Ah
• Durée de vie moyenne : 4 - 5 ans
• Nombre de cycles* : 1800 cycles avec décharge de 30%
• Énergie disponible : 468 Wh
• Dimensions d'une batterie : 410 x 227 x 176 mm
• Poids d'une batterie : 38 kg
• Courant de charge du parc : 26 A

schéma complet

télécharger

guide de montage

télécharger



Si vous souhaitez une autre puissance de convertisseur, n'hésitez pas à contacter notre équipe d'experts.

DEMANDEZ VOTRE DIMENSIONNEMENT SOLAIRE

Chaque projet d'installation solaire est unique. Nos experts réalisent des dimensionnements solaire sur-mesure pour chacun. Demandez un devis gratuit et sans engagement d'achat.

BESOIN D'AIDE POUR DÉFINIR VOTRE KIT SOLAIRE SUR-MESURE ?

Utilisez notre simulateur solaire et bénéficiez des conseils de notre équipe

Commencer

Pour aller plus loin : la rubrique kits solaires à monter soi-même propose des configurations voisines, du kit 190 W si vos besoins sont plus modestes aux ensembles de plusieurs centaines de watts, et la rubrique maison autonome couvre les installations permanentes. Vous y trouverez aussi les batteries compatibles pour agrandir le parc. Un doute sur le dimensionnement ? Notre bureau d'étude intégré vous conseille gratuitement : contactez-nous ou appelez le 01 88 24 25 26.

Questions fréquentes

Quelle consommation journalière ce kit 235 W couvre-t-il ?

Le panneau de 235 Wc produit environ 262 à 537 Wh par jour en hiver et 900 à 1 092 Wh par jour en été, selon que vous êtes au nord ou au sud de la France. La batterie GEL 130 Ah en 12 V stocke 1 560 Wh bruts, dont environ 470 Wh réellement exploitables par cycle en s'en tenant à 30 % de décharge. Pour estimer votre besoin, multipliez la puissance de chaque appareil par ses heures d'usage : huit LED de 5 W pendant 4 heures consomment 160 Wh, une pompe de 60 W pendant une heure 60 Wh, un petit réfrigérateur de 50 W sur 8 heures effectives 400 Wh.

Quelle autonomie sans soleil, et qu'est-ce qui change entre l'été et l'hiver ?

Avec environ 470 Wh exploitables, le parc couvre une journée d'usage léger sans aucune production. En été, la production quotidienne dépasse nettement la consommation d'un usage d'appoint et la batterie se recharge chaque jour. En hiver, elle tombe à 262 ou 537 Wh par jour selon la région : il faut alors réduire les usages ou recharger la batterie par une autre source.

Faut-il un groupe électrogène en appoint ?

Le convertisseur-chargeur Multi 500 VA intègre un chargeur de 20 A et une entrée alternative commutée à 16 A : il accepte un groupe électrogène ou une prise 230 V lorsque vous en disposez. Pour un usage d'appoint en chalet ou en cabane, un groupe n'est pas indispensable. Il devient utile si vous séjournez sur place en hiver ou si vous avez un appareil ponctuellement gourmand.

Peut-on ajouter un panneau ou une batterie plus tard ?

Côté solaire, le SmartSolar MPPT 75/15 est donné pour 220 W de panneaux sur une batterie 12 V et 75 V de tension à vide : les 235 Wc installés sont déjà à la limite, le régulateur écrêtant simplement la puissance d'entrée quand elle dépasse sa valeur nominale. Ajouter un second panneau impose donc de passer à un régulateur plus grand. Côté stockage, une seconde batterie GEL 130 Ah peut être montée en parallèle, de même modèle et de même âge.

Faut-il un électricien, et quelles protections sont nécessaires ?

Le kit se raccorde en basse tension continue et reste à la portée d'un bricoleur soigneux : câble solaire 6 mm², connecteurs MC4, câbles de batterie à cosses, porte-fusible MEGA-fuse et coupe-batterie 275 A sont fournis. En 12 V pour un convertisseur de 500 VA, la liaison batterie se fait au minimum en 16 mm² avec une protection de 60 A. Dès que vous créez un circuit 230 V fixe dans le bâtiment, faites intervenir un électricien qualifié.

Quelle est la durée de vie de la batterie GEL et quel entretien demande-t-elle ?

La batterie GEL Victron 130 Ah est donnée pour 1 800 cycles à 30 % de décharge, soit quatre à cinq ans en usage régulier. Elle est sans entretien et ne demande aucun appoint en eau. Évitez les décharges profondes et les fortes chaleurs, qui l'usent prématurément, et suivez son état de charge avec le SmartShunt 500 A fourni, lisible en Bluetooth depuis l'application VictronConnect.

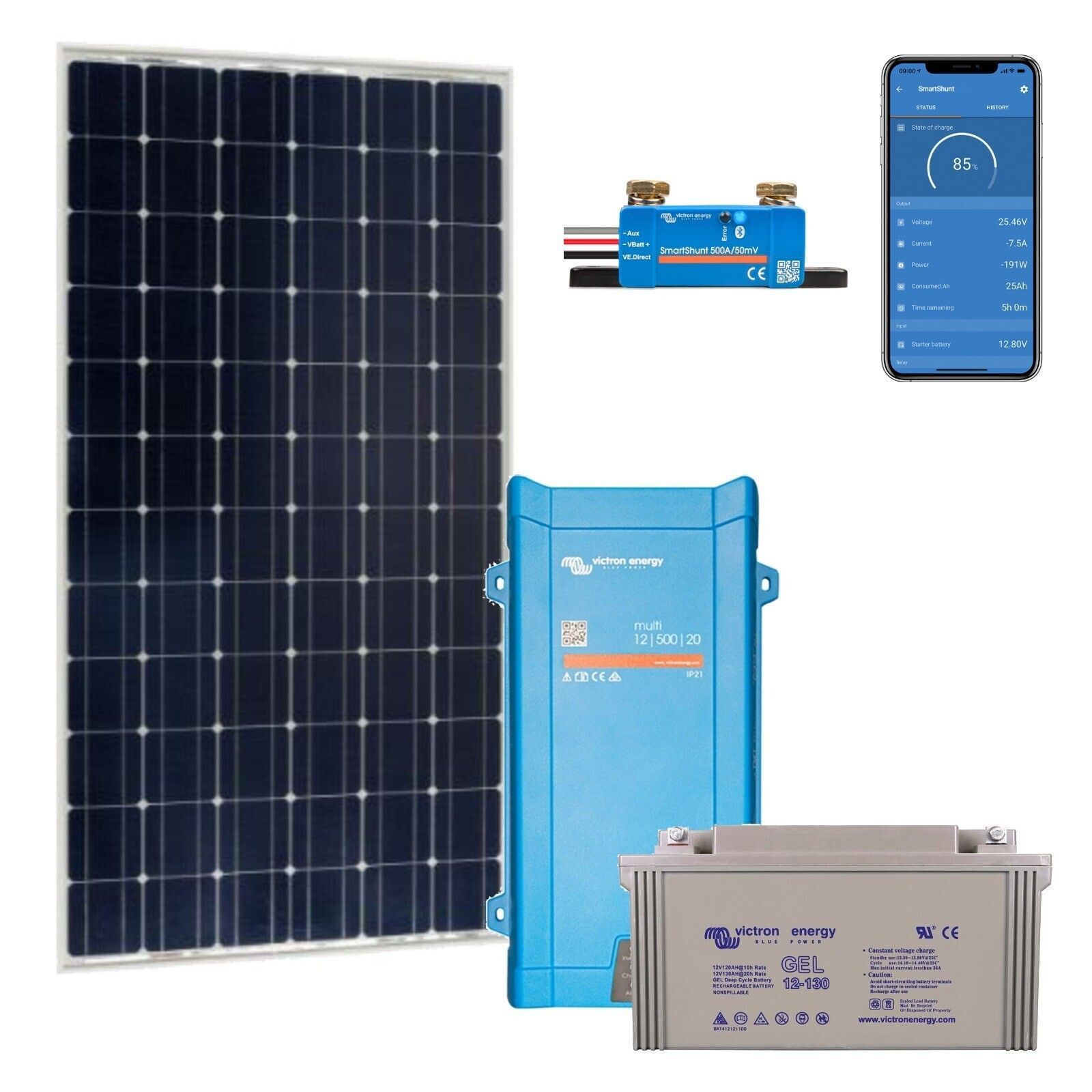

Composition du kit :

• 1 x Victron Energy - BlueSolar 4d - Monocristallin 235W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 75/15 (12/24V)
• 1 x Victron Energy - Batterie solaire 130Ah GEL 12V
• 1 x Victron Energy - Convertisseur-chargeur 12V/230V Multiplus 500VA/20-16
• 3 x Bobine de 10m - Cable qualité solaire 6mm²
• 3 x Stäubli - Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 4 x Cosse plate M8
• 1 x Victron Energy - Porte fusible MEGA-fuse
• 4 x Cosse plate M10 pour câble de 4mm2 à 6mm2
• 2 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-10
• 1 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-M8
• 1 x BEP - Coupe batterie - 275A 12V/24V/48V
• 2 x Câble électrique souple de 1.5m en 16mm² - cosse M10-NU
• 2 x Victron Energy - Fusible MEGA-fuse 80V - 80A
• 1 x Interface MK3-USB (VE.Bus to USB) - Victron Energy
• 1 x Victron Energy - Cable VE BUS RJ45 UTP
• 1 x Victron Energy - Moniteur de batterie SmartShunt 500A/50mV

Caractéristiques techniques
