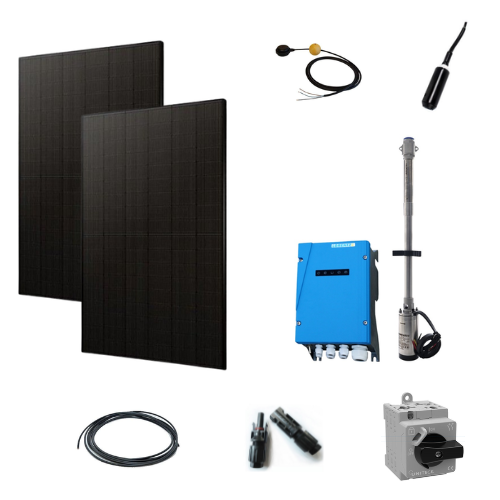

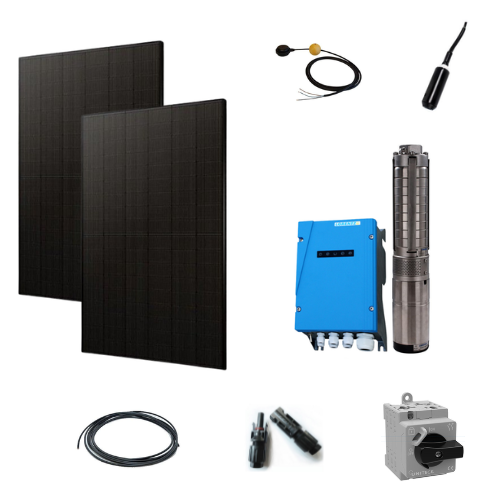

Kit pompe solaire - Lorentz PS2-600 + DMEGC 1000Wc

Câble submersible 4G4 pour pompe solaire immergée

Le câble submersible 4G4 assure la liaison électrique entre le contrôleur de pompe installé en surface et le moteur de la pompe immergée, descendu au fond du puits ou du forage. Sa gaine est conçue pour un séjour permanent dans l’eau : elle reste souple, résiste à l’abrasion contre la paroi du tubage et empêche l’humidité de cheminer le long des conducteurs. Quatre conducteurs de 4 mm² sont réunis sous cette gaine, dont un conducteur de terre vert et jaune. Le câble se commande à la longueur, de 5 à 110 mètres, afin d’être posé d’un seul tenant et d’éviter toute jonction immergée.

Avantages

• Conçu pour rester immergé en permanence dans un puits ou un forage
• Quatre conducteurs de 4 mm² avec conducteur de terre intégré
• Disponible de 5 à 110 mètres, pour une descente sans jonction
• Section généreuse qui limite la chute de tension sur les grandes profondeurs
• Compatible avec les contrôleurs de pompe solaire LORENTZ

Puits, forage, irrigation et abreuvement du bétail

Ce câble accompagne toutes les installations où la pompe est descendue dans l’eau : puits traditionnel maçonné, forage tubé de petit diamètre, réservoir enterré. On le retrouve aussi bien sur un pompage destiné à remplir une citerne pour l’irrigation d’un verger ou d’un potager que sur un abreuvoir de pâture alimenté au fil du soleil, ou sur une alimentation de maison isolée depuis une nappe peu profonde. Dans tous ces cas, le câble descend le long du tuyau de refoulement et remonte jusqu’au coffret du contrôleur, où il est raccordé aux bornes du moteur.

Bien dimensionner son pompage

La question qui décide d’une installation de pompage n’est pas la puissance affichée mais le couple débit et hauteur manométrique totale. La HMT additionne la profondeur à laquelle se trouve le niveau d’eau dans le puits pendant le pompage, la hauteur de refoulement au-dessus du sol jusqu’au point de livraison, et les pertes de charge créées par le tuyau, les coudes et les accessoires. Plus cette HMT est élevée, plus le débit réel de la pompe diminue : c’est ce que traduit la courbe du constructeur.

Le câble intervient dans ce calcul par un autre biais. Chaque mètre de conducteur consomme une part de la tension produite par les panneaux, et cette part augmente avec la longueur et diminue avec la section. Sur une descente profonde, un câble sous-dimensionné fait perdre un débit que l’on cherche ensuite, à tort, à récupérer en ajoutant des panneaux. Notre bureau d’étude intégré vérifie gratuitement ce point avec vous, à partir de la profondeur de votre puits et de la pompe retenue.

LORENTZ

LORENTZ conçoit depuis plus de trente ans des pompes solaires immergées et de surface, ainsi que les contrôleurs et accessoires qui les accompagnent. La marque est une référence du pompage au fil du soleil, dans l’agriculture comme dans l’alimentation en eau des sites isolés. Ses accessoires de câblage sont pensés pour la même durée de vie que les pompes, dans des puits où l’intervention est coûteuse.

Retrouvez l’ensemble de notre offre dans la rubrique Kit de pompage, les modules qui alimenteront votre pompe dans la rubrique Panneau solaire, et les appareillages de coupure et de protection dans la rubrique Distribution électrique et protection. Si votre pompe demande des conducteurs plus généreux, le câble submersible 4G6 reprend la même construction en section 6 mm². Une question sur votre forage, un doute sur la longueur à commander : contactez-nous, notre bureau d’étude vous répond.

Questions fréquentes

Comment choisir la longueur de câble submersible dont j’ai besoin ?

Mesurez la profondeur à laquelle la pompe sera suspendue, puis ajoutez le trajet horizontal entre la tête de puits et le coffret du contrôleur, et gardez une réserve d’environ deux mètres pour les raccordements. Il est toujours préférable de commander une longueur d’un seul tenant plutôt que de multiplier les jonctions sous l’eau.

Que signifie la désignation 4G4 ?

Le premier chiffre indique le nombre de conducteurs, ici quatre, et le second leur section en millimètres carrés, ici 4 mm². La lettre G signale la présence d’un conducteur de terre vert et jaune parmi ces quatre fils. Un câble 4G6 reprend la même construction avec des conducteurs de 6 mm², pour les puissances ou les longueurs plus importantes.

Pourquoi la section du câble compte-t-elle autant en pompage solaire ?

Plus le câble est long et plus la section est faible, plus la chute de tension entre le contrôleur et le moteur est importante. Cette tension perdue ne sert pas à pomper : le débit baisse et le moteur chauffe. Augmenter la section est souvent moins coûteux que d’ajouter des panneaux pour compenser.

Puis-je rallonger un câble submersible avec du ruban adhésif isolant ?

Non. Toute jonction destinée à rester immergée doit être réalisée avec un kit de jonction étanche prévu pour cet usage, à base de résine ou de gaine thermorétractable à colle interne. Une reprise improvisée finit par laisser entrer l’eau et provoque la mise à la terre du moteur.

Ce câble convient-il à un forage d’eau destinée à la consommation ?

Pour un forage dont l’eau est destinée à la consommation humaine, orientez-vous vers un câble immergeable certifié pour le contact avec l’eau potable. Rappelons par ailleurs qu’un forage domestique doit être déclaré en mairie et que l’eau d’un puits n’est pas potable sans analyse ni traitement préalables.

Comment fixer le câble le long du tuyau de refoulement ?

Le câble se plaque contre le tuyau de refoulement et se maintient par des colliers tous les deux à trois mètres, sans jamais être tendu : il ne doit pas supporter le poids de la pompe, qui repose sur son câble de sécurité ou sur le tuyau lui-même. Laissez une légère ondulation entre deux points de fixation.

Câble submersible 4G6 pour pompe solaire immergée

Le câble submersible 4G6 relie le contrôleur de pompe installé en surface au moteur de la pompe descendue dans le puits ou le forage. Il réunit quatre conducteurs de 6 mm², dont un conducteur de terre vert et jaune, sous une gaine prévue pour un séjour permanent dans l’eau et pour frotter sans dommage contre la paroi du tubage. La section de 6 mm² se choisit quand la descente est longue ou quand la pompe demande un courant important : elle limite la chute de tension entre les panneaux et le moteur. Le câble est proposé de 5 à 270 mètres, de façon à être posé d’un seul tenant, sans jonction immergée.

Avantages

• Section de 6 mm² adaptée aux grandes profondeurs et aux pompes les plus puissantes
• Quatre conducteurs sous gaine, dont un conducteur de terre vert et jaune
• Longueurs de 5 à 270 mètres, pour une descente sans raccord sous l’eau
• Chute de tension réduite, donc débit préservé en bout de ligne
• Compatible avec les contrôleurs de pompe solaire LORENTZ

Forage profond, irrigation et remplissage de citerne

Ce câble s’adresse d’abord aux forages profonds, ceux où la pompe descend à plusieurs dizaines de mètres et où chaque mètre de conducteur compte. On l’utilise également sur les installations d’irrigation qui remplissent une citerne de tête à partir d’un puits éloigné du local technique, et sur les points d’eau de pâture destinés à l’abreuvement du bétail, où le coffret est souvent déporté loin du puits pour rester accessible.

Le câble descend le long du tuyau de refoulement, maintenu par des colliers réguliers, puis chemine jusqu’au coffret du contrôleur où il rejoint les bornes du moteur. Il ne doit jamais être tendu ni servir à supporter le poids de la pompe.

Bien dimensionner son pompage

Avant de choisir un câble, il faut avoir arrêté le couple débit et hauteur manométrique totale. La HMT additionne la profondeur du niveau d’eau pendant le pompage, appelée niveau dynamique, la hauteur de refoulement au-dessus du sol jusqu’au point de livraison, et les pertes de charge du tuyau et de ses accessoires. Le débit réel d’une pompe diminue à mesure que cette HMT augmente : c’est la lecture de la courbe constructeur qui donne la bonne réponse, pas la puissance affichée.

La section du câble joue sur ce résultat par la chute de tension. Un conducteur trop fin sur une longue descente fait perdre une part de la tension produite par les panneaux, et cette part manque au moteur : le débit baisse et l’échauffement augmente. Passer de 4 à 6 mm² coûte généralement moins cher que d’ajouter des modules pour compenser. Notre bureau d’étude intégré vérifie ce point gratuitement avec vous, à partir de la profondeur de votre forage et de la pompe retenue.

LORENTZ

LORENTZ développe depuis plus de trente ans des pompes solaires immergées et de surface, leurs contrôleurs et les accessoires qui vont avec. La marque s’est imposée sur le pompage au fil du soleil, en agriculture comme pour l’alimentation en eau des sites isolés, avec une exigence simple : des composants qui tiennent dans un puits, là où une intervention coûte cher.

Retrouvez notre offre complète dans la rubrique Kit de pompage, les modules qui alimenteront votre pompe dans la rubrique Panneau solaire, les régulateurs dans la rubrique Régulateur solaire et les appareillages de coupure dans la rubrique Distribution électrique et protection. Pour une descente plus courte ou une pompe moins gourmande, le câble submersible 4G4 reprend la même construction en section 4 mm². Un doute sur la longueur ou la section à retenir : contactez-nous, notre bureau d’étude vous répond.

Questions fréquentes

Quand faut-il passer du 4 mm² au 6 mm² ?

Dès que la longueur de câble devient importante ou que la pompe demande un courant élevé, la chute de tension sur un conducteur de 4 mm² finit par pénaliser le débit. Le 6 mm² est alors le bon choix. Comme ce calcul dépend à la fois de la longueur, du courant et de la tension de fonctionnement, faites-le vérifier plutôt que de trancher au jugé.

Que signifie la désignation 4G6 ?

Le premier chiffre donne le nombre de conducteurs, ici quatre, et le second leur section en millimètres carrés, ici 6 mm². La lettre G indique qu’un des quatre conducteurs est le conducteur de terre, repéré en vert et jaune.

Comment calculer la longueur à commander ?

Additionnez la profondeur de suspension de la pompe, le trajet horizontal entre la tête de puits et le coffret du contrôleur, et une réserve de deux mètres environ pour les raccordements. Mieux vaut un câble un peu long qu’une jonction supplémentaire sous l’eau.

Peut-on faire une jonction sur un câble immergé ?

Oui, mais uniquement avec un kit de jonction étanche conçu pour rester sous l’eau, à base de résine ou de gaine thermorétractable à colle interne. Une jonction improvisée au ruban isolant laisse entrer l’eau et met le moteur à la terre.

Ce câble protège-t-il la pompe du fonctionnement à sec ?

Non, c’est une liaison électrique. La protection contre la marche à sec se fait par un interrupteur à flotteur ou une sonde de niveau placée dans le puits, qui coupe le contrôleur lorsque le niveau d’eau descend trop bas. C’est un accessoire indispensable sur un forage dont le débit est limité.

Faut-il un câble spécifique pour une eau destinée à la consommation ?

Pour un forage alimentant une maison en eau de consommation, orientez-vous vers un câble immergeable certifié pour le contact avec l’eau potable. Rappelons par ailleurs qu’un forage domestique doit être déclaré en mairie et que l’eau d’un puits n’est pas potable sans analyse ni traitement.

Câble immergeable pour eau potable 3G1,5 mm²

Le câble immergeable 3G1,5 mm² est la liaison entre la sonde de protection contre le fonctionnement à sec, placée au fond du puits ou du forage, et le contrôleur de pompe installé en surface. Il réunit trois conducteurs de 1,5 mm² sous une gaine prévue pour rester immergée en permanence, y compris dans une eau destinée à la consommation humaine. La section de 1,5 mm² est celle à retenir pour les descentes profondes, au-delà d’une cinquantaine de mètres : en deçà, un conducteur de 0,75 mm² suffit généralement. Le câble se commande à la longueur, de 5 à 80 mètres, afin d’être posé d’un seul tenant.

Avantages

• Gaine prévue pour le contact permanent avec une eau destinée à la consommation
• Trois conducteurs de 1,5 mm², section adaptée aux descentes de plus de 50 mètres
• Longueurs de 5 à 80 mètres, sans jonction immergée
• Dédié au raccordement de la sonde de niveau LORENTZ
• Protège durablement le moteur contre la marche à sec

Puits, forage et alimentation en eau d’une maison isolée

Ce câble accompagne tout pompage où la ressource peut se vider plus vite qu’elle ne se renouvelle : forage à faible débit de recharge, puits de surface en période sèche, nappe dont le niveau varie fortement d’une saison à l’autre. C’est exactement dans ces situations que la sonde de niveau évite la casse, et c’est pourquoi on la retrouve en standard sur les installations d’alimentation en eau d’habitation isolée.

On l’utilise également sur les pompages agricoles d’irrigation et d’abreuvement du bétail, où la pompe tourne de longues journées sans surveillance. La sonde descend au fond, sous le niveau bas admissible, et le câble remonte le long du tuyau de refoulement jusqu’au coffret du contrôleur.

Bien dimensionner son pompage

Avant de choisir une pompe et ses accessoires, il faut déterminer le couple débit et hauteur manométrique totale. La HMT additionne la profondeur du niveau d’eau pendant le pompage, la hauteur de refoulement au-dessus du sol jusqu’au point de livraison, et les pertes de charge du tuyau et de ses accessoires. Plus la HMT est élevée, plus le débit réel diminue : seule la courbe du constructeur, lue au point de fonctionnement, donne la bonne valeur.

La protection contre la marche à sec fait partie intégrante de ce dimensionnement. Si le débit de recharge du forage est inférieur au débit de la pompe aux heures de plein soleil, le niveau descend et la sonde coupe : l’installation fonctionne par cycles, ce qui est normal et sain. Mieux vaut l’anticiper et viser le remplissage d’une citerne au fil du soleil plutôt que de chercher un débit instantané que la ressource ne peut pas soutenir. Notre bureau d’étude intégré étudie gratuitement ce point avec vous.

LORENTZ

LORENTZ conçoit depuis plus de trente ans des pompes solaires immergées et de surface, leurs contrôleurs et les accessoires associés. Ses sondes de niveau et ses câbles immergeables sont pensés pour la même durée de vie que les pompes, dans des puits où chaque remontée de matériel représente une intervention lourde.

Retrouvez l’ensemble de notre offre dans la rubrique Kit de pompage, les modules destinés à votre pompe dans la rubrique Panneau solaire et les appareillages de coupure dans la rubrique Distribution électrique et protection. Pour la liaison de puissance entre le contrôleur et le moteur, orientez-vous vers les câbles submersibles 4G4 ou 4G6 selon la longueur de descente et la pompe retenue. Une question sur votre forage : contactez-nous, notre bureau d’étude vous répond.

Questions fréquentes

Quelle différence avec le câble de 0,75 mm² ?

La section se choisit en fonction de la profondeur. Jusqu’à une cinquantaine de mètres, un câble de 0,75 mm² convient pour alimenter la sonde. Au-delà, la longueur de ligne impose de passer en 1,5 mm² afin que le signal reste fiable et que la chute de tension reste négligeable.

Ce câble sert-il à alimenter la pompe ?

Non. Il est réservé à la sonde de protection contre le fonctionnement à sec. La liaison de puissance entre le contrôleur et le moteur de la pompe se fait avec un câble submersible de section nettement supérieure, de type 4G4 ou 4G6 selon la profondeur et la puissance.

Quelle longueur commander ?

Additionnez la profondeur à laquelle la sonde sera suspendue, le trajet horizontal entre la tête de puits et le coffret du contrôleur, et une réserve de deux mètres environ pour les raccordements. Prévoyez la longueur d’un seul tenant plutôt qu’une jonction immergée.

À quelle hauteur placer la sonde dans le puits ?

La sonde se place sous le niveau bas que vous acceptez, mais au-dessus de la pompe et nettement au-dessus du fond, afin de ne pas baigner dans les dépôts de sable et de vase. La pompe elle-même se suspend en général à un ou deux mètres du fond, pour la même raison.

Puis-je m’en passer si mon forage a un bon débit ?

C’est un risque que nous déconseillons. Un débit de recharge peut chuter en été, après plusieurs semaines sans pluie, exactement au moment où la pompe tourne le plus. La sonde coûte une fraction du prix d’un moteur, et un fonctionnement à sec, même bref, abîme durablement la pompe.

Ce câble convient-il à une eau de consommation ?

Oui, c’est précisément sa vocation : il est prévu pour le contact permanent avec une eau destinée à la consommation humaine. Rappelons toutefois qu’un forage domestique doit être déclaré en mairie et que l’eau d’un puits n’est pas potable sans analyse ni traitement adaptés.

Filin inox de diamètre 4 mm pour pompe solaire immergée

Une pompe solaire immergée se suspend. Elle ne tient ni par son tuyau de refoulement, ni par son câble d'alimentation : il lui faut un organe de suspension dédié, capable de rester plusieurs années sous l'eau sans se dégrader. Le filin inox de 4 mm remplit ce rôle sur les installations de pompage en puits et en forage. Contrairement à une corde synthétique, il ne s'allonge pratiquement pas sous charge, ce qui facilite la remontée de la pompe et évite que celle-ci ne descende avec le temps vers le fond du forage.

À quoi ça sert

Le filin reprend l'intégralité de la charge suspendue : le poids de la pompe, celui du tuyau de refoulement rempli d'eau et celui du câble électrique qui descend avec elle. Il sert aussi de ligne de vie : si un raccord de tuyau lâche, la pompe reste accrochée au filin au lieu de tomber au fond du puits, où elle s'ensablerait.

C'est enfin le seul point de tirage lors d'une intervention. Une pompe de forage se remonte plusieurs fois dans sa vie, pour contrôler la crépine, remplacer un rotor ou nettoyer l'ouvrage : disposer d'un filin sain et correctement amarré fait gagner beaucoup de temps.

Compatibilité et dimensionnement

Ce filin de 4 mm en acier inoxydable convient aux pompes solaires immergées de petit et moyen calibre, notamment les pompes Lorentz des séries S1 et PS2. Il est vendu au multiple de 10 m, ce qui permet d'ajuster la longueur à la profondeur réelle de l'ouvrage.

• Mesurez la distance entre le point d'amarrage en surface et la cote à laquelle la pompe sera suspendue, puis ajoutez une marge pour les boucles et les serre-câbles.
• Vérifiez que la charge suspendue reste très inférieure à la charge de rupture annoncée par le fabricant du filin : on travaille toujours avec un coefficient de sécurité large.
• En forage profond ou en eau chargée, l'inox est préférable à une corde synthétique, qui flue sous charge permanente.

Notre bureau d'étude intégré vous aide gratuitement à choisir la longueur et le mode d'amarrage selon votre pompe et votre ouvrage.

Installation et raccordement

Le filin se boucle sur les œillets de suspension prévus en tête de pompe. La boucle se ferme avec des serre-câbles inox adaptés au diamètre 4 mm, serrés selon les préconisations du fabricant, l'étrier portant toujours sur le brin mort. En surface, la seconde extrémité s'amarre sur la tête de forage ou sur une traverse posée en travers du puits, en un point qui restera accessible.

Le câble d'alimentation et, le cas échéant, le câble de sonde se fixent ensuite le long du filin tous les deux à trois mètres, avec une petite boucle de mou à chaque point : ils ne doivent jamais participer à la suspension. Évitez de mélanger des métaux différents dans le puits et utilisez des accessoires inox de bout en bout, sans quoi la corrosion galvanique attaquera le point le plus faible.

Un accessoire du pompage solaire

MyShop Solaire distribue depuis 2014 des systèmes de pompage solaire et l'ensemble de leurs accessoires : filins et cordes de suspension, serre-câbles inox, sondes de manque d'eau, rallonges de câble. Notre bureau d'étude intégré dimensionne gratuitement l'installation, du champ photovoltaïque jusqu'à la tête de forage, et vous accompagne à la mise en service.

Retrouvez toute la gamme dans la rubrique kit de pompage solaire. Prévoyez les serre-câbles inox pour filin 4 mm correspondants, et complétez l'installation avec un panneau solaire, un régulateur solaire et les organes de distribution électrique et protection. Pour un conseil sur votre ouvrage, contactez-nous au 01 88 24 25 26.

Questions fréquentes

Quelle longueur de filin faut-il commander ?

Le filin est vendu au multiple de 10 m. Prenez la distance entre le point d'amarrage en surface et la profondeur d'immersion de la pompe, puis arrondissez au multiple supérieur en gardant une marge pour les boucles et les serre-câbles. Mieux vaut un mètre de trop qu'un mètre de moins : un filin trop court oblige à remonter la pompe plus haut que prévu, donc à travailler dans une tranche d'eau moins sûre en période de basses eaux.

Peut-on suspendre la pompe par le tuyau de refoulement ?

Non, sauf si le fabricant du tuyau le prévoit explicitement. Un tuyau polyéthylène rempli d'eau travaille déjà en traction sous son propre poids ; y ajouter la pompe revient à le solliciter au-delà de ce pour quoi il est conçu, et le raccord en tête de pompe devient le point de rupture. Le filin est l'organe prévu pour cela, le tuyau ne transporte que l'eau.

À quelle hauteur au-dessus du fond faut-il suspendre la pompe ?

Assez haut pour ne pas aspirer les dépôts, et assez bas pour rester immergée en période de basses eaux. On se cale sur le niveau dynamique relevé pompe en marche, en gardant une garde d'eau confortable au-dessus de la crépine. Le rapport de foration, s'il existe, donne la profondeur du fond et celle des venues d'eau : c'est le document à consulter avant de fixer la cote.

Comment calculer la hauteur manométrique totale ?

Additionnez la profondeur du niveau d'eau dynamique dans l'ouvrage, la hauteur de refoulement au-dessus du sol jusqu'au point le plus haut de l'installation, et les pertes de charge de la conduite. Ces pertes dépendent du diamètre, de la longueur et du débit, et un tuyau sous-dimensionné peut ajouter à lui seul plusieurs mètres. C'est cette hauteur totale qui détermine le débit réellement disponible, pas la seule profondeur du forage.

Le filin inox résiste-t-il à l'eau d'un forage ?

L'acier inoxydable est le matériau le mieux adapté à une immersion permanente, y compris dans une eau chargée ou légèrement saumâtre. Deux précautions suffisent : n'associer que des accessoires inox, serre-câbles compris, pour éviter la corrosion galvanique, et contrôler l'état du filin et des boucles à chaque remontée de la pompe.

Faut-il déclarer un forage domestique ?

Oui. En France, tout ouvrage de prélèvement d'eau souterraine à usage domestique doit être déclaré en mairie. Et l'eau d'un puits ou d'un forage n'est pas potable tant qu'elle n'a pas été analysée et, si nécessaire, traitée : réservez-la à l'irrigation, à l'abreuvement ou aux usages sanitaires en attendant. Notre bureau d'étude vous accompagne sur le dimensionnement, la démarche administrative restant à votre charge.

Serre-câble inox pour filin 4 mm

Sur une installation de pompage solaire, la pompe immergée est tenue par un filin inox amarré en surface. Ce filin doit être bouclé proprement à ses deux extrémités, et c'est le rôle du serre-câble : il ferme la boucle et la verrouille mécaniquement, sans nœud et sans point faible. Le même accessoire sert à solidariser le câble d'alimentation ou le câble de sonde le long du filin, afin qu'aucune traction ne s'exerce sur les conducteurs. Une pièce simple, mais c'est elle qui tient la pompe.

À quoi ça sert

Un serre-câble, aussi appelé serre-fil ou étrier, se compose d'un étrier en U, d'une plaquette et de deux écrous. Posé sur un filin replié en boucle, il écrase le brin mort contre le brin porteur et empêche tout glissement. On s'en sert à deux endroits sur un forage : à la tête de pompe, pour fermer la boucle qui passe dans les œillets de suspension, et en surface, pour fermer la boucle amarrée à la tête de forage ou à la traverse du puits.

Il sert aussi de point de fixation intermédiaire : tous les deux à trois mètres, on vient plaquer le câble électrique contre le filin en laissant une légère boucle de mou. Le câble descend ainsi sans jamais être tendu, ce qui préserve le presse-étoupe en tête de pompe.

Compatibilité et dimensionnement

Ce serre-câble en acier inoxydable est dimensionné pour un filin de 4 mm de diamètre, celui que l'on utilise couramment pour suspendre les pompes solaires immergées de petit et moyen calibre, notamment les pompes Lorentz des séries S1 et PS2.

• Le diamètre du serre-câble doit correspondre exactement à celui du filin : trop grand, il ne serre pas ; trop petit, il ne se monte pas.
• Prévoyez plusieurs serre-câbles par boucle, conformément aux préconisations du fabricant du filin, et non un seul.
• Comptez en plus les serre-câbles nécessaires à la fixation du câble le long de la descente, en fonction de la profondeur de pose.
• N'associez que des pièces inox dans un ouvrage immergé : mélanger acier zingué et inox crée une corrosion galvanique qui attaque le point le plus faible.

Installation et raccordement

Repliez le filin pour former une boucle passant dans l'œillet de la pompe, puis posez le serre-câble de telle sorte que l'étrier en U porte sur le brin mort, la plaquette sur le brin porteur. C'est la règle à ne jamais inverser : un étrier posé sur le brin porteur marque le filin et réduit sa résistance. Serrez les deux écrous de façon équilibrée, sans écraser le toron.

Posez le nombre de serre-câbles préconisé, régulièrement espacés, et resserrez-les après la première mise en charge : un filin neuf se tasse légèrement. Pour les fixations du câble le long de la descente, un serrage modéré suffit, l'objectif étant de guider le câble sans pincer sa gaine. Contrôlez l'ensemble à chaque remontée de la pompe.

Un accessoire du pompage solaire

MyShop Solaire distribue depuis 2014 des systèmes de pompage solaire et leurs accessoires : filins et cordes de suspension, serre-câbles inox, sondes de manque d'eau, rallonges de câble d'alimentation et de sonde. Notre bureau d'étude intégré dimensionne gratuitement votre installation, du champ photovoltaïque jusqu'à la tête de forage, et vous accompagne à la mise en service.

Retrouvez la gamme complète dans la rubrique kit de pompage solaire. Ce serre-câble s'utilise avec un filin inox de 4 mm, et se complète par un panneau solaire, un régulateur solaire, des batteries si votre usage l'impose, et les organes de distribution électrique et protection. Besoin d'un avis sur votre forage ? Contactez-nous au 01 88 24 25 26.

Questions fréquentes

Combien de serre-câbles faut-il par boucle ?

Jamais un seul. L'usage est d'en poser plusieurs, régulièrement espacés, en suivant les préconisations du fabricant du filin pour le diamètre considéré. Le premier se place au plus près de la cosse ou de l'œillet, les suivants à intervalle régulier sur le brin mort. Après la première mise en charge, reprenez le serrage : le toron s'est légèrement tassé.

Dans quel sens poser le serre-câble ?

L'étrier en U se place sur le brin mort, c'est-à-dire la partie courte qui revient après la boucle, et la plaquette sur le brin porteur, celui qui supporte la charge. Posé à l'envers, l'étrier marque le brin porteur et crée un point de faiblesse. La formule mnémotechnique des cordistes est simple : jamais d'étrier sur le brin vivant.

Peut-on l'utiliser pour fixer le câble électrique au filin ?

Oui, c'est même l'un de ses usages courants sur un forage. On plaque le câble contre le filin tous les deux à trois mètres, en laissant une petite boucle de mou pour que le câble ne travaille jamais en traction. Le serrage doit rester modéré, juste suffisant pour guider le câble sans pincer sa gaine, sous peine de créer une amorce de défaut d'isolement.

Pourquoi utiliser de l'inox et pas de l'acier zingué ?

Parce que la pièce reste immergée en permanence, souvent dans une eau chargée, parfois légèrement saumâtre. L'acier zingué s'y corrode en quelques saisons. Associer de l'acier zingué à un filin inox est encore pire : le couple galvanique accélère la dégradation du métal le moins noble. Sur un ouvrage immergé, tout ce qui est métallique doit être inox.

Comment calculer la hauteur manométrique totale de mon pompage ?

Additionnez la profondeur du niveau d'eau dynamique dans le forage, pompe en marche, la hauteur de refoulement au-dessus du sol jusqu'au point le plus haut, et les pertes de charge de la conduite. Ces pertes dépendent du diamètre, de la longueur et du débit du tuyau, et un diamètre trop faible peut à lui seul coûter plusieurs mètres. C'est cette hauteur totale qui détermine le débit réel de la pompe.

Que faut-il savoir avant d'exploiter un forage domestique ?

Un ouvrage de prélèvement d'eau souterraine à usage domestique doit être déclaré en mairie. Par ailleurs, l'eau d'un puits ou d'un forage n'est pas potable tant qu'elle n'a pas été analysée et, le cas échéant, traitée : réservez-la à l'irrigation, à l'abreuvement du bétail ou aux usages sanitaires. Notre bureau d'étude vous accompagne sur la partie technique.

Inclinez et orientez en toute simplicité vos panneaux solaires de grandes dimensions grâce au support de fixation au sol Unifix 600B du fabriquant français Uniteck. Il est adapté à toutes les surfaces planes (sol béton, mur, ossature bois…). Ce support de fixation est parfaitement adapté pour une utilisation en extérieur grâce à sa structure en acier galvanisé et sa visserie adaptée résistant à la corrosion. L’Unifix 600B est compatible avec tous les panneaux de dimensions :

• largeur de 1400 mm au maximum
• longueur de 2500 mm au maximum

L'essentiel sur ce support

Support Uniteck Unifix 600B pour panneau solaire grand format, jusqu'à 2500 x 1400 mm. Inclinaison de 0° à 90° et passage du paysage au portrait selon la saison. Acier galvanisé avec visserie inox A4, 12 kg. Fixation sur sol plat (lesté ou vissé dans le béton), sur mur ou sur structure bois. Résistance au vent annoncée 180 km/h, durée de vie minimale 25 ans, garantie 2 ans. Fabrication française.

À qui s'adresse ce produit

Pose d'un seul panneau grand format là où la toiture n'est pas exploitable : mur de dépendance, sol de jardin, ossature bois. L'inclinaison 0° à 90° permet de suivre la saison, ce qui n'a de sens que si l'on accepte d'y revenir deux fois par an.

Questions fréquentes

Que faut-il retenir de ce support ?

Support Uniteck Unifix 600B pour panneau solaire grand format, jusqu'à 2500 x 1400 mm. Inclinaison de 0° à 90° et passage du paysage au portrait selon la saison. Acier galvanisé avec visserie inox A4, 12 kg. Fixation sur sol plat (lesté ou vissé dans le béton), sur mur ou sur structure bois. Résistance au vent annoncée 180 km/h, durée de vie minimale 25 ans, garantie 2 ans. Fabrication française.

Ce support est-il fabriqué en France ?

Oui. Uniteck conçoit et fabrique ses supports UNIFIX en France, à Béziers. L'acier est galvanisé et la visserie en inox, deux choix qui conditionnent la tenue dans le temps bien plus que l'épaisseur annoncée.

Quelle inclinaison choisir ?

Une inclinaison forte (50-60°) privilégie la production d'hiver et le déneigement naturel ; une inclinaison faible (20-30°) favorise l'été et réduit la prise au vent, donc le lest nécessaire. Pour de l'autoconsommation annuelle en France métropolitaine, 30 à 40° est le compromis courant.

Faut-il lester ou visser au sol ?

Visser quand le support est possible — dalle béton, terrasse, platelage : c'est plus compact et plus léger. Lester quand percer n'est pas souhaitable ou possible : terrain nu, location, site temporaire. Le lest doit être dimensionné selon la zone de vent de votre commune.

La mise à la terre est-elle nécessaire ?

Pour une installation raccordée au réseau, oui : la liaison équipotentielle du cadre et de la structure est requise par le guide UTE C15-712-1. Certains supports de la gamme prévoient des zones de fixation dédiées.

Mon panneau est-il compatible ?

Ce sont les dimensions du cadre qui comptent, pas la puissance. Relevez la longueur et la largeur sur la fiche technique de votre module et comparez-les aux limites indiquées : un panneau de même puissance peut avoir un format très différent d'une marque à l'autre.
