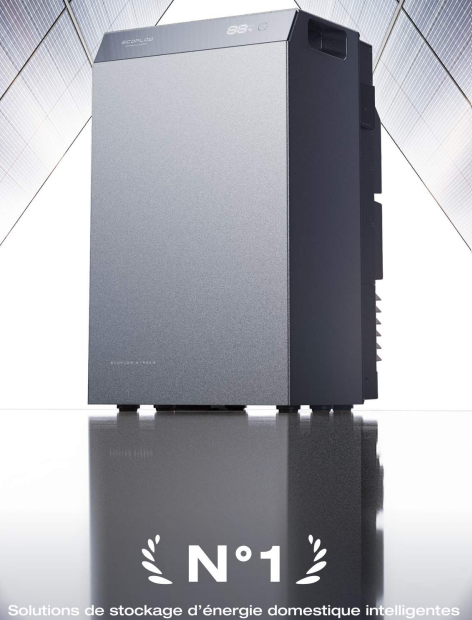

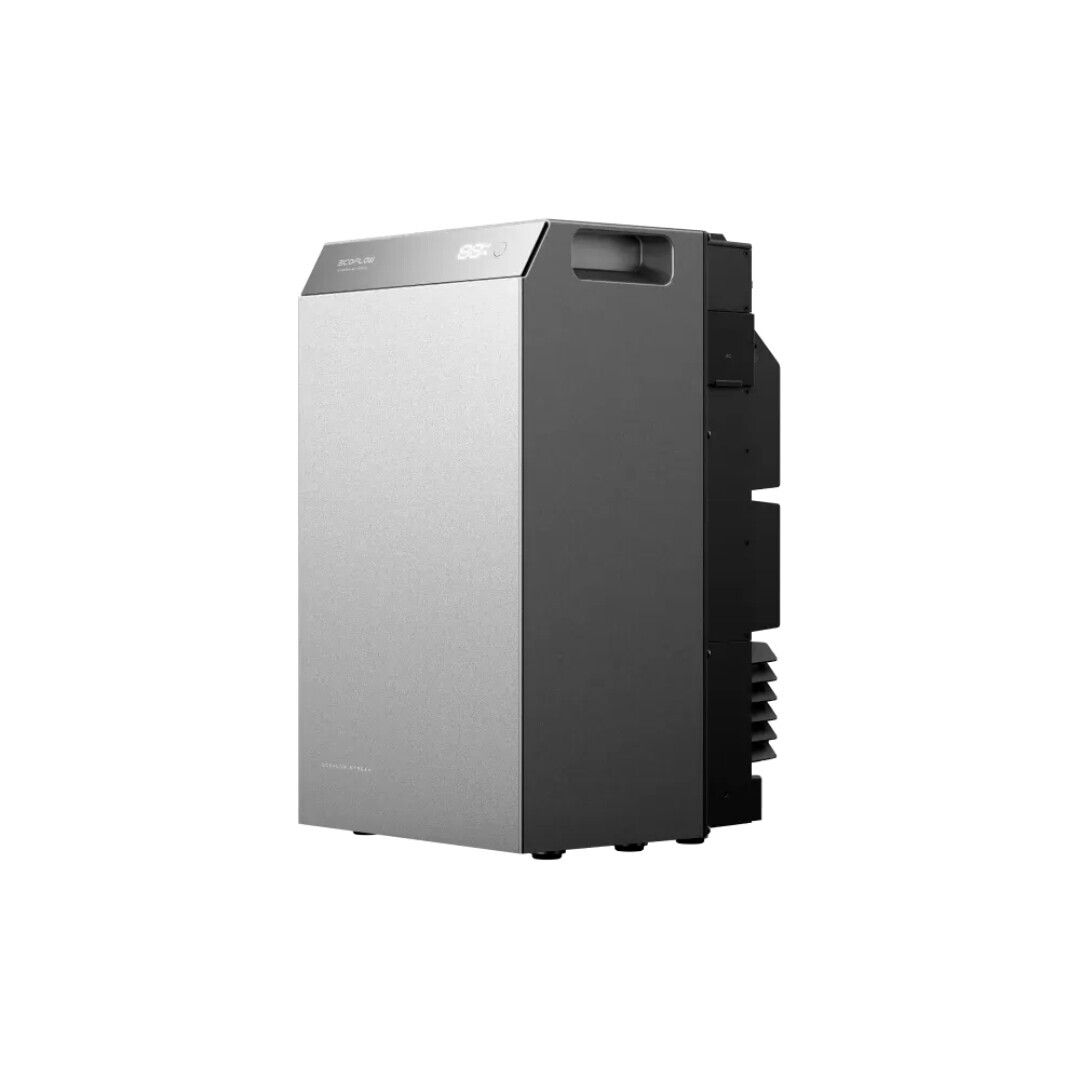

EcoFlow - STREAM AC 5000

EcoFlow STREAM Extension 5 kWh

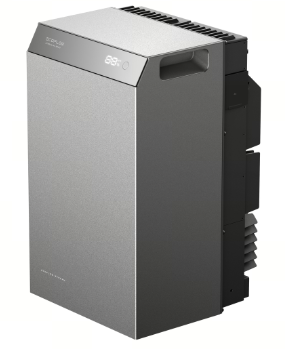

Cette batterie ne fonctionne pas seule. Elle ne possède ni onduleur, ni entrée photovoltaïque, ni prise de sortie : c'est un module de capacité qui s'empile sur une unité hôte. Les deux seules unités compatibles sont le STREAM 5000 et le STREAM AC 5000.

Une batterie d'extension sert à augmenter la réserve d'un système de stockage déjà installé, sans racheter d'électronique de conversion. Celle-ci ajoute 5 024 Wh, accepte 1 800 W en charge comme en décharge, et reprend les caractéristiques de la série 5 kWh : 10 000 cycles annoncés, boîtier IP65 et garantie constructeur de 10 ans.

Fonctionnement et points forts

Le principe est volontairement simple. L'unité hôte, STREAM 5000 ou STREAM AC 5000, contient l'onduleur bidirectionnel, la gestion de la charge et, selon le modèle, les entrées photovoltaïques. L'extension n'apporte que des cellules et leur électronique de sécurité. Les deux boîtiers se reconnaissent et se partagent la gestion de l'énergie une fois empilés.

La liaison passe par les ports parallèles situés sur le dessus et le dessous des boîtiers : aucun câblage supplémentaire n'est à réaliser, aucun réglage à faire côté tableau électrique. L'ajout d'une extension ne modifie pas le raccordement de l'unité hôte à l'installation du logement.

La durée de vie annoncée de 10 000 cycles place cette série nettement au-dessus des 6 000 cycles des unités STREAM à 1,92 kWh. Le module fonctionne de -20 à 55 °C et reste sous les 20 dB, ce qui le rend adapté à une pose à proximité d'une pièce de vie.

Dimensionnement et usage

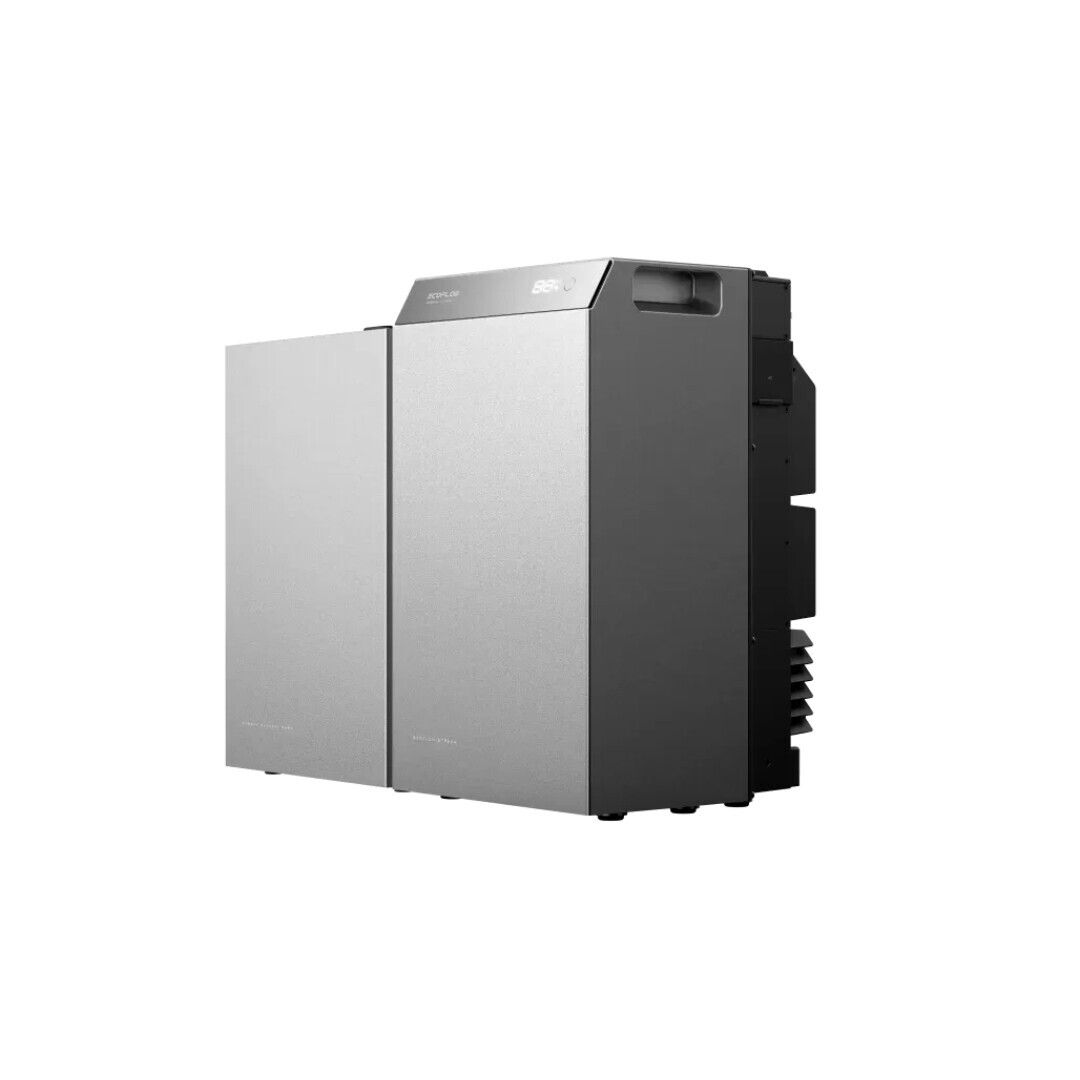

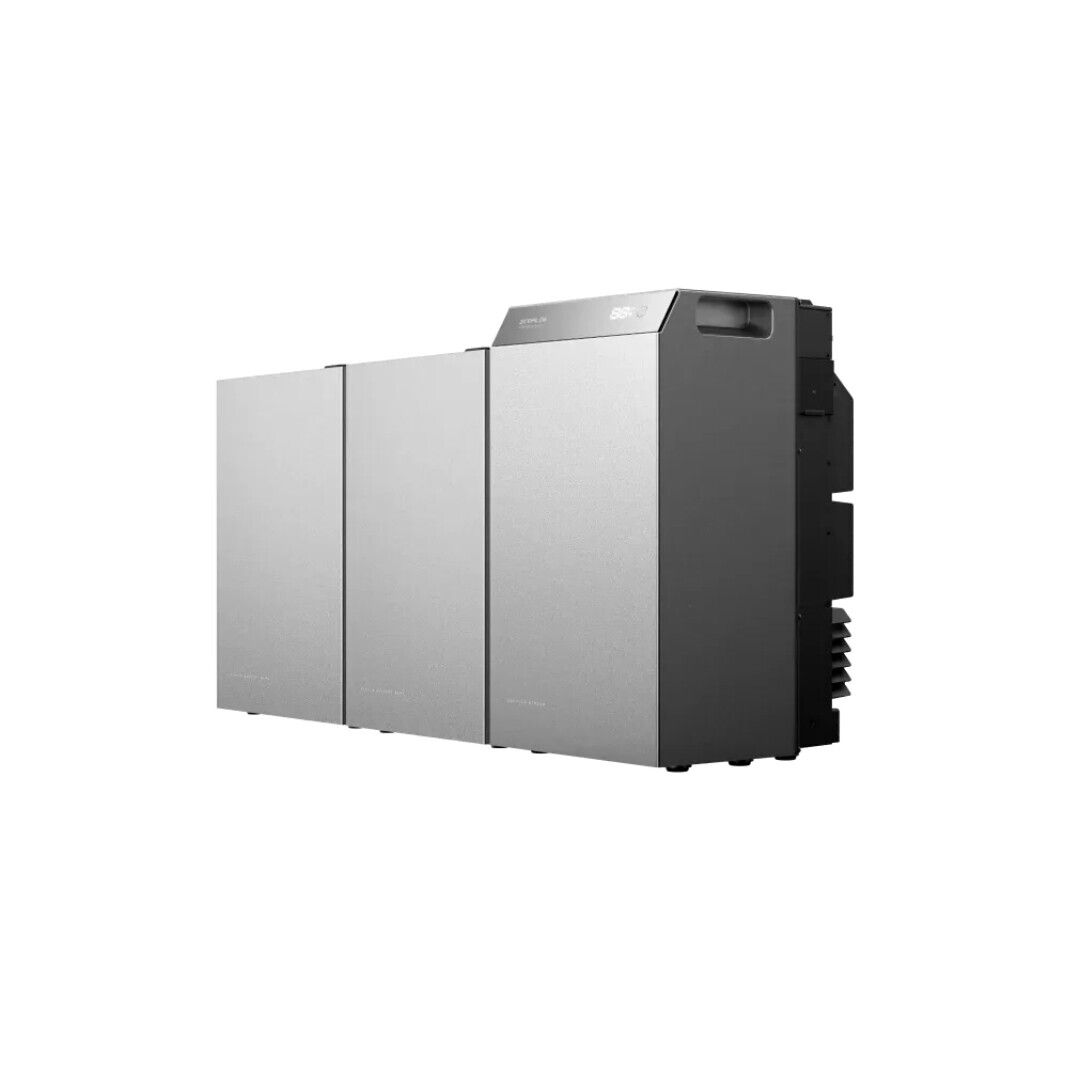

Une unité hôte seule stocke environ 5 kWh, de quoi couvrir la soirée et une partie de la nuit d'un foyer moyen. L'extension double cette réserve à 10 kWh, et une seconde extension la porte à 15 kWh. Ce palier devient pertinent lorsque le surplus photovoltaïque dépasse régulièrement la capacité de l'hôte avant la fin de la journée ensoleillée.

Un point à intégrer dans le raisonnement : ajouter de la capacité n'ajoute pas de puissance. La sortie hors réseau du système reste plafonnée à 3 000 W quel que soit le nombre d'extensions. Si c'est la puissance qui manque et non l'autonomie, c'est une unité hôte supplémentaire qu'il faut envisager, pas une extension.

Notre bureau d'étude intégré vérifie gratuitement ce point avant commande, à partir de votre production et de votre profil de consommation.

Compatibilités et extension

La compatibilité se limite strictement aux unités hôtes de la série 5 kWh : STREAM AC 5000 et STREAM 5000. Les unités STREAM Ultra, STREAM Ultra X, STREAM Pro et STREAM AC Pro n'acceptent pas cette batterie : elles s'étendent en ajoutant d'autres unités complètes, jusqu'à six, pour 11,52 kWh au total.

Côté limites du système, deux extensions au maximum par unité hôte, soit 15 kWh, et jusqu'à six unités hôtes associées, soit 90 kWh et 18 kW de puissance cumulée. Le suivi de l'ensemble se fait depuis l'application EcoFlow, qui présente le système comme un bloc unique.

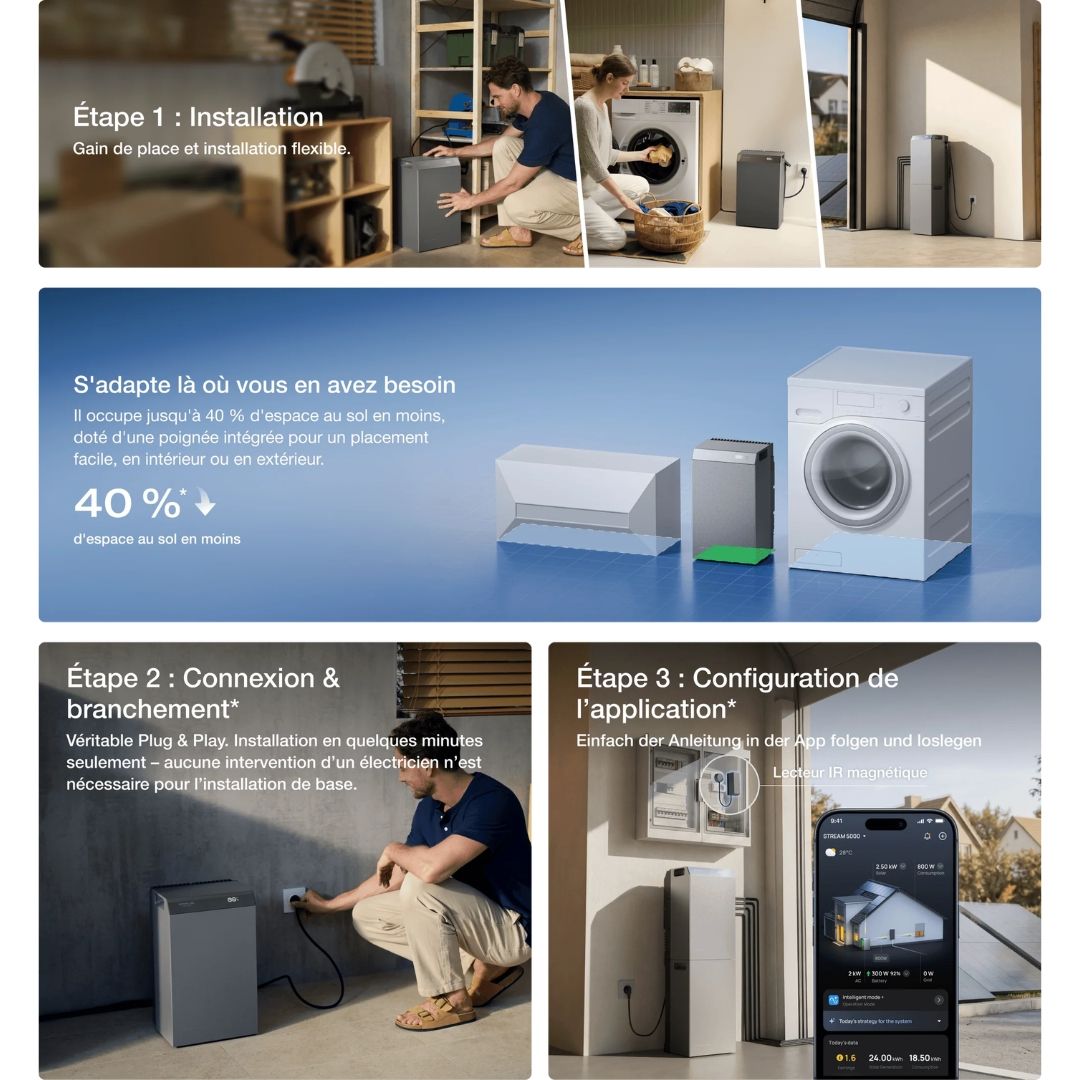

Installation

Le module mesure 295 x 519 x 267 mm et pèse environ 40 kg. L'empilage impose de prévoir la hauteur nécessaire au-dessus ou en dessous de l'unité hôte, sur un sol plan et stable. La manutention se fait à deux personnes.

L'indice IP65 autorise une pose en extérieur, de préférence à l'abri du rayonnement solaire direct et avec un dégagement de ventilation. Aucun raccordement électrique supplémentaire n'est à prévoir côté tableau : les obligations administratives, et notamment la convention d'autoconsommation sans injection déclarée gratuitement auprès d'Enedis, relèvent de l'unité hôte raccordée au réseau.

EcoFlow

EcoFlow conçoit des solutions de stockage électrique du portable au résidentiel, la série STREAM étant dédiée à l'autoconsommation. Retrouvez la gamme EcoFlow STREAM plug and play, l'ensemble des batteries plug and play et les stations solaires plug and play. Si vous cherchez une unité autonome plutôt qu'une extension, voyez le STREAM Ultra X. Nos conseillers répondent au 01 88 24 25 26 et via la page contact. SAV : sav@myshop-solaire.com. Suivi de commande : logistique@myshop-solaire.com.

Questions fréquentes

La batterie STREAM Extension 5 kWh fonctionne-t-elle seule ?

Non. Il s'agit d'une batterie d'extension sans onduleur, sans entrée photovoltaïque et sans prise de sortie. Elle doit impérativement être associée à une unité hôte qui porte l'électronique de conversion. Commandée seule, elle ne produira ni ne restituera aucune énergie.

Avec quelles unités est-elle compatible ?

Uniquement avec les deux unités hôtes de la série 5 kWh : le STREAM 5000 et le STREAM AC 5000. Elle n'est compatible ni avec le STREAM Ultra, ni avec le STREAM Ultra X, ni avec le STREAM Pro, ni avec le STREAM AC Pro, qui s'étendent en ajoutant d'autres unités complètes et non des batteries nues.

Combien peut-on en ajouter ?

Jusqu'à deux batteries d'extension par unité hôte, ce qui porte l'ensemble à 15 kWh. Un système complet peut compter jusqu'à six unités hôtes, soit 90 kWh et 18 kW de puissance cumulée. Au-delà de la première extension, la capacité continue d'augmenter mais la puissance de sortie hors réseau reste plafonnée à 3 000 W.

Comment se raccorde-t-elle ?

Par empilage. Les ports parallèles situés sur le dessus et le dessous des boîtiers assurent la liaison de puissance et de communication entre l'hôte et l'extension, sans câblage supplémentaire à réaliser. Prévoyez donc un emplacement avec une hauteur disponible au-dessus ou en dessous de l'unité hôte.

Quelle puissance et quelle durée de vie ?

La batterie accepte 1 800 W en charge comme en décharge et stocke 5 024 Wh. Elle est donnée pour 10 000 cycles, fonctionne de -20 à 55 °C et reste sous les 20 dB. La garantie constructeur annoncée est de 10 ans.

Peut-elle rester dehors ?

Oui, l'indice IP65 autorise une pose en extérieur au même titre que l'unité hôte. Le boîtier mesure 295 x 519 x 267 mm pour environ 40 kg : prévoyez un sol plan et une manutention à deux personnes. L'ensemble se place à l'abri du rayonnement solaire direct, avec un dégagement suffisant pour la ventilation.

Câble solaire extra plat EcoFlow à connecteurs MC4

Ce cordon de 0,5 m présente une section de passage particulièrement fine, 1,5 mm d’épaisseur, et se termine par des connecteurs MC4, le standard du photovoltaïque. Il n’est pas conçu pour transporter le courant sur une longue distance mais pour franchir un obstacle : le joint d’une porte, d’un hayon ou d’une fenêtre, un passage de lanterneau, l’interstice d’une trappe. On l’intercale entre le panneau et le reste de la liaison.

À quoi ça sert

À ne pas percer. Sur un véhicule de location, un fourgon que l’on ne souhaite pas modifier, ou simplement pour une installation nomade avec un panneau posé au sol, le perçage n’est pas une option. Ce cordon permet alors de faire entrer le solaire par une ouverture existante, en refermant la porte par-dessus sans écraser le conducteur ni compromettre l’étanchéité du joint.

Il résout aussi un problème d’usure. Un câble rond pincé dans un joint de porte subit une contrainte localisée à chaque fermeture : l’isolant marque, puis fend, et le défaut apparaît des mois plus tard. Une géométrie plate répartit cette contrainte et laisse le joint reprendre sa forme.

Comment le dimensionner

Il n’y a pas de longueur à choisir, puisque ce cordon ne sert qu’à franchir un obstacle : il s’intercale entre le panneau et la liaison principale, qui fait le trajet. C’est cette dernière qu’il faut dimensionner, en calculant la chute de tension sur la longueur aller-retour et en visant moins de 3 % de la tension nominale. Plus le courant du champ photovoltaïque est élevé, plus la section doit suivre.

Vérifiez aussi la limite de l’appareil alimenté, station d’énergie ou régulateur : chacun annonce une tension et un courant d’entrée solaire maximaux. Attention à la tension en circuit ouvert d’un panneau, supérieure à sa tension nominale et d’autant plus élevée par temps froid : c’est elle qu’il faut comparer à la limite admise.

Installation et compatibilité

Positionnez le passage là où le joint est le plus souple et où la porte ferme sans contrainte excessive. Vérifiez ensuite que la fermeture reste franche et que le joint reprend sa forme : un joint durablement déformé laisse entrer l’eau et le bruit, ce qui est pire que le perçage qu’on voulait éviter. Sur un hayon ou une porte latérale, pensez à la course du câble à l’ouverture, pour qu’il ne se tende pas.

Les connecteurs MC4 se clipsent et se verrouillent : contrôlez l’encliquetage, car un connecteur mal enfoncé fait un arc et finit par brûler. Enfin, rappelons que cette solution reste un compromis : pour une installation permanente, un passe-toit étanche correctement posé est plus fiable qu’un câble coincé dans une ouverture, et il permet de verrouiller le véhicule, ce qu’un cordon passant par une porte interdit souvent.

EcoFlow

EcoFlow s’est fait connaître par ses stations d’énergie portables avant d’étendre son offre aux installations fixes de véhicules aménagés. Ses accessoires reflètent cette origine nomade : ils cherchent à rendre le solaire utilisable sans transformer le véhicule, ce qui correspond bien à un usage occasionnel ou à un fourgon que l’on ne souhaite pas percer.

Si votre usage se pérennise, la question devient celle d’une installation fixe : panneau en toiture avec passe-toit étanche, régulateur dimensionné, parc de service et protections. Les parcs figurent en batteries, les protections et organes de coupure en distribution électrique et protection, les solutions de recharge complémentaires en chargeurs de batteries et les onduleurs en convertisseurs Victron Energy. Les ensembles complets sont regroupés en kit solaire camping-car et camion aménagé. Notre bureau d’étude vous aide gratuitement à choisir depuis la page nous contacter ou au 01 88 24 25 26.

Questions fréquentes

Peut-on vraiment fermer la porte dessus ?

C’est l’usage prévu, à condition de choisir le bon endroit et de vérifier le résultat. Positionnez le passage là où le joint est souple, refermez, puis contrôlez deux choses : que la porte ferme franchement et que le joint reprend sa forme une fois le câble retiré. Un joint durablement écrasé laisse entrer l’eau et le bruit, ce qui revient à créer le problème que l’on voulait éviter en ne perçant pas.

Remplace-t-il un passe-toit étanche ?

Pour un usage occasionnel ou un véhicule que l’on ne veut pas modifier, oui. Pour une installation permanente, non : un passe-toit correctement posé est plus fiable sur la durée, ne dépend d’aucune ouverture et permet de verrouiller le véhicule, ce qu’un cordon passant par une porte interdit souvent. Le choix se fait donc sur la nature de l’usage, nomade ou installé, plus que sur une différence de performance électrique.

Cette longueur de 0,5 m suffit-elle ?

Elle suffit pour ce qu’il doit faire, c’est-à-dire franchir l’épaisseur d’un joint et ressortir de part et d’autre. Le trajet proprement dit est assuré par la liaison principale, à laquelle ce cordon se raccorde par ses connecteurs MC4. C’est cette liaison qu’il faut dimensionner en longueur et en section, en vérifiant la chute de tension sur le parcours aller-retour et en visant moins de 3 % de la tension nominale.

Est-il compatible avec tous les panneaux ?

Avec tous ceux équipés de connecteurs MC4, ce qui représente l’immense majorité des modules du marché, rigides comme souples. Côté appareil, en revanche, vérifiez l’entrée de votre station ou de votre régulateur : certains attendent un format propriétaire, et il faut alors un cordon d’adaptation en complément. Vérifiez aussi la tension et le courant d’entrée maximaux admis par l’appareil avant d’ajouter un panneau.

Faut-il un fusible sur cette liaison solaire ?

Non sur le tronçon panneau vers régulateur : le courant y est naturellement plafonné par le panneau, qui ne peut pas débiter au-delà de son courant de court-circuit. La protection devient indispensable en aval, entre le régulateur et la batterie de service, et elle se pose au plus près de la borne positive de celle-ci. Rappelez-vous qu’un fusible protège le câble et non l’appareil : toute la portion située en amont reste sans protection.

Comment éviter d’abîmer le câble à l’usage ?

En gérant la course du câble à l’ouverture. Sur un hayon ou une porte latérale coulissante, le point de passage se déplace beaucoup, et un cordon tendu finit par céder au niveau d’un connecteur. Laissez du mou, fixez le câble de part et d’autre pour que la traction ne s’exerce pas sur les MC4, et évitez qu’il repose sur une arête vive ou qu’il traîne au sol où il se fera écraser. Vérifiez enfin l’encliquetage des connecteurs à chaque branchement.
