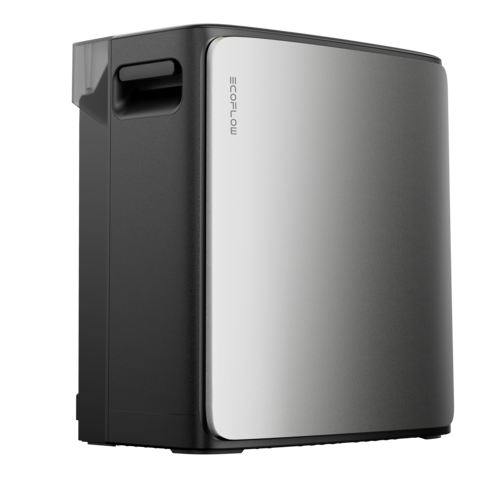

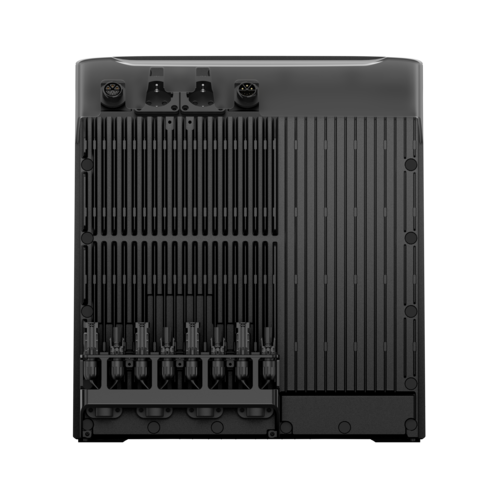

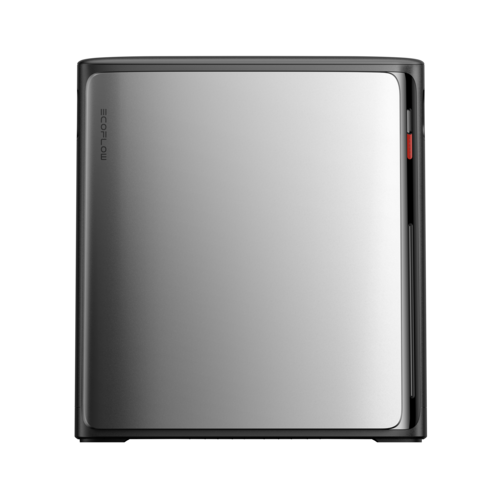

EcoFlow - Stream Ultra X

Shelly Pro 3EM - Compteur d'énergie triphasé

Un compteur d'énergie bidirectionnel se place dans le tableau électrique et mesure en continu l'énergie qui entre dans l'installation et celle qui en sort. Il ne produit ni ne consomme rien : il observe, avec précision, et met sa mesure à disposition des équipements qui en ont besoin. Le Shelly Pro 3EM, référence SPEM-003CEBEU dans sa version à pinces 120 A, est un compteur triphasé bidirectionnel au format rail DIN. Il mesure de 0 à 120 A par phase et sur le neutre, avec une précision de ±1 %, et communique en Ethernet, en Wi-Fi et en Bluetooth. Point essentiel à connaître avant d'acheter : ce n'est pas un pilote de batterie, c'est un capteur.

Fonctionnement et points forts

La mesure s'effectue à l'aide de pinces ampèremétriques de 120 A refermées sur les conducteurs, sans couper le câblage, associées à une mesure de tension prise directement sur les phases. L'appareil en déduit la puissance active et la puissance apparente, l'énergie active et l'énergie apparente, le facteur de puissance, ainsi que les énergies active et réactive fondamentales. La mesure est bidirectionnelle : le sens du flux est identifié, ce qui permet de distinguer ce qui est prélevé sur le réseau de ce qui y est renvoyé.

La précision est la vraie signature de ce produit. Elle est de ±1 % en tension de 100 à 260 V par phase, de ±1 % en courant de 2 à 120 A, de ±2 % entre 1 et 2 A et de ±5 % en dessous de 1 A. L'énergie active relève de la classe de précision B, conformément à la norme IEC 62053-21. Le seuil de charge nulle est de 30 VA par canal, et chaque canal peut être calibré individuellement à partir de 500 W. Un capteur de température interne complète l'ensemble.

• Mesure triphasée ou monophasée, 0 à 120 A par phase et sur le neutre
• Tension 100 à 260 V par phase, précision ±1 %
• Précision en courant : ±1 % de 2 à 120 A, ±2 % de 1 à 2 A, ±5 % de 0 à 1 A
• Énergie active en classe de précision B, conforme IEC 62053-21
• Seuil de charge nulle : 30 VA par canal, calibrage par canal à partir de 500 W
• Alimentation 100 à 260 V, 50/60 Hz, moins de 3 W consommés
• Ethernet RJ45, Wi-Fi 2,4 GHz, Bluetooth 4.2, compatible Matter
• 94 x 19 x 69 mm (±0,5), 62 g, montage sur rail DIN
• Journalisation d'au moins 45 jours à la minute, export CSV et JSON
• Pas de relais intégré

À quoi sert concrètement ce compteur

Le Pro 3EM joue le rôle de capteur universel de l'installation. Un système de gestion d'énergie, quel qu'il soit, a besoin de savoir à chaque instant combien la maison consomme et combien elle renvoie au réseau. Le compteur fournit cette information, en continu et avec une précision de classe B, à l'équipement qui en a l'usage. C'est sur cette mesure que le système tiers fonde ensuite ses décisions de charge ou de décharge ; le compteur, lui, ne décide rien.

Le second usage est le suivi énergétique pur. Avec au moins 45 jours d'historique à la minute, un export en CSV et en JSON, et des interfaces MQTT, webhooks et scripting, l'appareil permet de construire un tableau de bord réellement exploitable : repérer un talon de consommation anormal, mesurer l'effet d'un changement d'équipement, vérifier la cohérence d'une facture. C'est un outil de diagnostic autant qu'un capteur de pilotage.

Compatibilités, intégration et limites

La connectivité couvre l'Ethernet RJ45, le Wi-Fi 2,4 GHz, avec une portée annoncée de 30 m en intérieur et 50 m en extérieur, et le Bluetooth 4.2. L'appareil est compatible Matter. Côté protocoles, il expose MQTT, du scripting embarqué, des webhooks et des échanges HTTP et WebSocket en TLS. Dans un tableau métallique ou en sous-sol, le port Ethernet reste la liaison la plus sûre.

La limite à connaître est l'absence de relais. Le Pro 3EM ne commute aucune charge : il faut lui adjoindre un contacteur et un module de commande pour agir sur une installation. Dire qu'il déclenche la charge ou la décharge d'un pack batterie est trompeur ; il fournit la mesure, un autre équipement agit. De la même façon, nous ne revendiquons pour ce produit que ce qui figure dans sa documentation : les protocoles listés ci-dessus, et rien d'autre.

Installation en tableau

Le montage se fait sur rail DIN, au format 94 x 19 x 69 mm pour 62 g, soit un encombrement très réduit. L'alimentation se prend sur le réseau, de 100 à 260 V en 50 ou 60 Hz, pour une consommation propre inférieure à 3 W. Le fabricant recommande une protection en amont de 16 A au maximum, courbe B ou C, avec un pouvoir de coupure d'au moins 6 kA.

Les conditions d'environnement admissibles sont de -20 à +40 °C, de 30 à 70 % d'humidité et jusqu'à 2 000 m d'altitude. L'indice de protection n'étant pas publié, l'appareil doit rester dans un coffret, à l'intérieur. L'intervention relève d'un électricien qualifié.

Shelly

Shelly conçoit des modules de mesure et de commande destinés aux installations électriques résidentielles et tertiaires, avec une approche ouverte : protocoles documentés, scripting embarqué, pas d'enfermement dans une application unique. La gamme Pro regroupe les modèles au format rail DIN, pensés pour une installation permanente en tableau. Le Pro 3EM en est le compteur triphasé de référence.

MyShop Solaire accompagne chaque projet avec un bureau d'étude intégré, qui dimensionne et conseille gratuitement depuis 2014. Retrouvez nos batteries plug and play, nos stations solaires plug and play, la gamme EcoFlow STREAM plug and play et, si votre installation comporte déjà une production photovoltaïque, le Smart Meter Dual CT à deux canaux. Une question sur votre tableau ? Contactez-nous au 01 88 24 25 26.

Questions fréquentes

Le Shelly Pro 3EM peut-il déclencher la charge ou la décharge d'une batterie ?

Non. L'appareil ne possède aucun relais intégré : il mesure, il ne commute rien. Son rôle est de fournir une mesure fiable à un autre équipement, qui prend ensuite la décision. Pour commander physiquement une charge à partir de ses mesures, il faut ajouter un contacteur et un module de commande dédié. Toute description qui laisse entendre que ce compteur pilote directement un pack batterie est inexacte.

Quelles données enregistre-t-il et comment les récupérer ?

Le compteur journalise au moins 45 jours de mesures à la minute et permet un export en CSV et en JSON. Il expose également MQTT, des webhooks, du scripting embarqué et des échanges HTTP et WebSocket en TLS, ce qui permet de l'intégrer à une supervision énergétique ou domotique.

Quelle version de pinces ampèremétriques est fournie ?

Cette référence, SPEM-003CEBEU, correspond à la version équipée de pinces 120 A. Une variante à pinces 400 A existe, mais il s'agit d'un produit distinct : vérifiez l'intensité de votre installation avant de commander. Pour un logement résidentiel, la version 120 A couvre la très grande majorité des cas.

Peut-on l'installer en extérieur ?

Non. L'appareil est conçu pour une pose en coffret, à l'intérieur. Son indice de protection n'est pas publié par le fabricant, ce qui interdit par principe une exposition directe aux intempéries. Les conditions admissibles sont de -20 à +40 °C, de 30 à 70 % d'humidité et jusqu'à 2 000 m d'altitude.

Quelle est la durée de garantie ?

La garantie légale de conformité de deux ans s'applique. Shelly annonce trois ans sur ses gammes Plus, Wave, Gen3 et Gen4, mais ne cite pas la gamme Pro : la durée exacte applicable à ce modèle reste à confirmer auprès du fabricant. Nous préférons vous le dire plutôt que d'annoncer une durée que nous ne pouvons pas garantir.

Fonctionne-t-il en monophasé ?

Oui. Le Pro 3EM mesure aussi bien une installation triphasée qu'une installation monophasée, de 0 à 120 A par phase, et il mesure également le neutre. La tension admise va de 100 à 260 V par phase, avec une précision de ±1 %, et chaque canal peut être calibré individuellement à partir de 500 W.

Panneau solaire Jolywood 500 W bifacial N-type J-TOPCon

Le JW-HD120N-R3 est un module bifacial bi-verre de la Pro Series de Jolywood. Il associe 120 cellules monocristallines N-type, en technologie propriétaire J-TOPCon, à deux verres trempés de 2 mm, pour 500 Wc en conditions STC et 22,6 % de rendement.

Ses dimensions, 1950 × 1134 × 30 mm pour 27,3 kg, sont celles du standard résidentiel : il se calepine et se fixe comme les autres 500 W du marché, avec les mêmes rails et les mêmes crochets.

Chaleur, faible luminosité : l'intérêt du N-type

Les puissances annoncées sont mesurées à 25 °C de température de cellule. Un module en toiture dépasse facilement 60 °C en été : avec −0,280 %/°C, la perte est d'environ 10 %, contre près de 12 % pour un module à −0,345 %/°C. L'écart se produit précisément aux heures où la production compte le plus.

Le N-type ne souffre par ailleurs d'aucune dégradation induite par la lumière, et Jolywood met en avant une meilleure réponse par temps couvert ou brumeux ainsi qu'une bonne résistance aux points chauds. Le module est certifié IEC 62941, une norme de système qualité de fabrication que peu de concurrents affichent.

En autoconsommation raccordée, prévoyez un micro-onduleur ou un onduleur central, un coffret de protection et les fixations correspondant à votre couverture.

Jolywood

Jolywood, basé à Taizhou dans le Jiangsu, est l'un des pionniers du module bifacial N-type : le fabricant travaille cette technologie depuis bien avant qu'elle ne devienne le standard du marché. Ses modules sont certifiés IEC 61215:2021, IEC 61730:2023, IEC 61701, IEC 62716 et IEC 62941, avec les certifications ISO 9001, 14001 et 45001 côté usine.

À qui s'adresse ce produit

Installations photovoltaïques en autoconsommation, en surimposition sur toiture comme en pose au sol. Le choix d'un module se joue sur trois paramètres concrets : ses dimensions, qui doivent correspondre à votre structure de fixation ; son épaisseur de cadre, qui détermine les étriers ; et sa tension à vide par grand froid, qui borne la longueur de chaîne admise par votre onduleur. La puissance affichée, elle, ne dit rien de la compatibilité.

Questions fréquentes

Combien de panneaux pour 3 kWc ?

Six modules de 500 Wc, soit environ 13 m² de toiture. Douze pour 6 kWc.

Pourquoi le coefficient de température est-il important ?

Parce que la puissance nominale est mesurée à 25 °C, une température que la toiture dépasse largement en été. Plus le coefficient est proche de zéro, moins le module perd de puissance quand il chauffe.

Qu'est-ce que la technologie J-TOPCon ?

C'est la déclinaison Jolywood du TOPCon, une architecture de cellule N-type avec une couche de passivation tunnel en face arrière. Elle améliore le rendement et réduit la dégradation par rapport au PERC de génération précédente.

Quel gain réel attendre de la bifacialité ?

De 10 à 30 % selon la surface située sous le panneau et la hauteur de pose. Sur gravier clair ou bac acier blanc, en pose surélevée, le gain est maximal ; plaqué sur une toiture, il est nul.

Peut-on le mélanger avec un autre module de 500 W ?

Sur une même chaîne, uniquement avec un module de tension voisine : c'est un 120 cellules à 43,58 V de Voc. Avec des micro-onduleurs indépendants, le mélange est sans conséquence.

Ce panneau convient-il à une installation sur camion aménagé

Sur un camion aménagé ou un fourgon à toit plat et dégagé, oui, sous réserve de la longueur disponible et du poids admissible du pavillon : les dimensions figurent dans les caractéristiques. Sur un camping-car de gabarit courant, le module est trop encombrant. Gardez aussi en tête que la bifacialité n’apporte rien sur un toit de véhicule, où la face arrière est collée au support et ne reçoit aucune lumière réfléchie. Le montage se fait par collage de profilés, jamais par perçage du toit, et le câble descend par un passe-toit étanche.
