Shurflo - Pompe de surface 5040-2301-H011 - 24V
Pompe de surface Shurflo 5040-2301-H011 en 24 V : jusqu'à 15,1 L/min pour 5,3 A seulement, pressostat réglable à 3,8 bars et by-pass à 4,5 bars. Le haut débit de la série 5040, avec le câblage allégé du 24 V. Produit sur commande.
En savoir plus
Documentations
Description

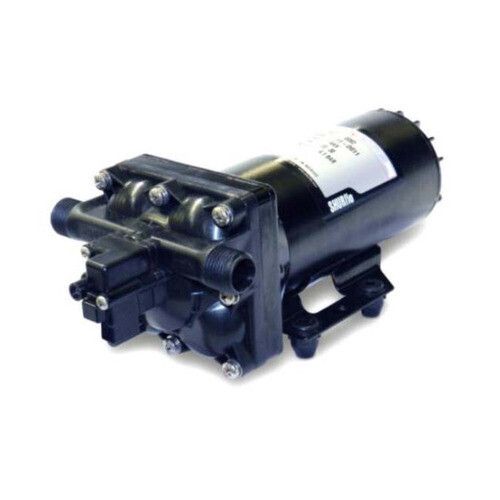

Shurflo - Pompe de surface 5040-2301-H011 - 24V
La pompe de surface Shurflo 5040-2301-H011 est la version 24 V de la pompe à haut débit de la série 5040. Elle délivre jusqu'à 15,1 litres par minute en débit libre, avec un pressostat réglable coupant à 3,8 bars et une soupape de by-pass tarée à 4,5 bars. Son alimentation en 24 V limite le courant absorbé à 5,3 A au maximum, soit moitié moins que la version 12 V à performances identiques. Moteur robuste et étanche, membrane polymère à quatre chambres, protection thermique, autoamorçage jusqu'à 1,82 mètre et fonctionnement à sec accepté complètent le tableau.
Les points forts de cette pompe de surface
- Débit jusqu'à 15,1 L/min avec 5,3 A maximum absorbés en 24 V
- Soupape de by-pass tarée à 4,5 bars : protection du circuit et du moteur
- Pressostat réglable, coupure à 3,8 bars et démarrage à 2,8 bars
- Moteur robuste et étanche, protection thermique intégrée
- Membrane polymère à 4 chambres, autoamorçage 1,82 m, marche à sec acceptée
- Fusible préconisé 7,5 A, raccords 1/2 pouce
Pour quels usages
C'est la pompe à retenir pour un fort débit sur une installation 24 V : douche et sanitaires d'un véhicule aménagé ou d'un bateau, alimentation de plusieurs points d'eau, remplissage rapide de réservoir, pulvérisation agricole, arrosage sous pression, filtration. Le faible courant absorbé simplifie le câblage et autorise des liaisons longues.
Ce qui différencie ce modèle
À performances hydrauliques identiques, cette version 24 V absorbe 5,3 A là où la 5040-2301-D011 en 12 V monte à 10,4 A. Le gain porte sur la section de câble, la longueur de liaison possible et la protection à prévoir (7,5 A au lieu de 15 A). Elle impose en revanche un parc de batteries en 24 V.
Performances
| Pression (bars) | Débit (L/min) | Courant (A) |
|---|---|---|
| 0 | 15,1 | 1,5 |
| 0,7 | 13,2 | 2,5 |
| 1,4 | 12,1 | 3,1 |
| 2,1 | 10,2 | 3,7 |
| 2,8 | 9,08 | 4,2 |
| 3,4 | 3,02 | 4,8 |
| 4,1 | 0,56 | 5,2 |
| 4,5 | 0 | 5,3 |
Retrouvez toute notre gamme pompage solaire de surface, piscine et arrosage ainsi que nos pompes immergées solaires. Un doute sur le dimensionnement : contactez-nous, notre bureau d'études vous répond gratuitement.
La marque Shurflo
Shurflo conçoit depuis plus de quarante ans des pompes à diaphragme basse tension aux États-Unis. Ses pompes équipent les camping-cars, les bateaux, les cuisines mobiles, les pulvérisateurs agricoles et les installations solaires de pompage et de traitement de l'eau. Leur réputation repose sur un moteur à aimant permanent robuste, un corps en matériaux résistants à la corrosion et une aptitude au fonctionnement à sec qui pardonne les manques d'eau ponctuels. Chez MyShop Solaire, ces pompes sont vendues avec les conseils de notre bureau d'études : nous vérifions gratuitement la compatibilité de la pompe avec votre panneau, votre batterie et votre hauteur de refoulement.
Retrouvez l’ensemble de notre offre dans la rubrique Kit de pompage, les modules qui alimenteront votre pompe dans la rubrique Panneau solaire, les accumulateurs dans la rubrique Batteries, les régulateurs dans la rubrique Régulateur solaire et les fusibles, porte-fusibles et interrupteurs dans la rubrique Distribution électrique et protection. Dans la même famille, la 5040-2301-D011 reprend la même hydraulique en 12 V, la série 5030 convient aux débits plus faibles et la série 5050 va plus loin en débit et en pression pour les réseaux longs ou les hauteurs de refoulement importantes. Pour puiser dans un puits ou un forage profond, ce sont les pompes immergées LORENTZ PS2 qu’il faut regarder, une pompe de surface ne pouvant pas aspirer au-delà de quelques mètres. Contactez-nous pour faire valider votre dimensionnement, notre bureau d’étude vous répond.
Questions fréquentes
Peut-on alimenter cette pompe directement avec un panneau solaire
Non. Cette pompe de surface doit obligatoirement être raccordée à une batterie tampon de 24 V, elle-même chargée par un régulateur solaire. Un raccordement direct au panneau provoque des démarrages et des arrêts permanents qui abîment le moteur.
Faut-il installer un clapet de pied
Ce n'est pas indispensable : la pompe est autoamorçante jusqu'à 1,82 m. Un clapet de pied reste conseillé lorsque l'aspiration est longue ou lorsque la pompe est installée au-dessus du niveau d'eau, car il raccourcit le temps d'amorçage.
La pompe peut-elle tourner à sec
Oui, elle supporte le fonctionnement à sec sans endommagement du corps de pompe. C'est un vrai atout sur une installation solaire, où le niveau de la cuve ou du puits peut varier.
La pompe s'arrête-t-elle toute seule
Oui. Le contacteur manométrique intégré coupe la pompe lorsque la pression atteint 3,8 bars et la relance dès que la pression redescend. La pompe se branche donc directement sur un ballon de stockage ou un circuit sous pression, sans automatisme supplémentaire.
Quelle protection électrique prévoir
Un fusible de 7,5 A est préconisé sur l'alimentation 24 V, avec une section de câble adaptée à la longueur de la liaison entre la batterie et la pompe.
Quel débit réel attendre
Le débit dépend directement de la pression de refoulement : consultez le tableau de performances ci-dessus. Plus la pression augmente, plus le débit baisse et plus la consommation électrique monte.
Caractéristiques techniques
Référence constructeur : Shurflo 5040-2301-H011 (référence fournisseur M29012)
- Type : pompe de surface à diaphragme, moteur à aimant permanent
- Tension nominale : 24 Vcc
- Débit maximal : 15,1 L/min
- Pression maximale : 4,5 bars
- Contacteur manométrique intégré : 2,8 à 3,8 bars
- Type de fonctionnement : par intermittence
- Autoamorçage : 1,82 m
- Fonctionnement à sec : accepté
- Température maximale du liquide : 54 °C
- Raccords : 1/2 pouce
- Dimensions (L x l x H) : 205 x 125 x 102 mm
- Poids : 3,50 kg
- Matériaux : corps polypropylène, valves EPDM, diaphragme Santoprène et polypropylène, fixations acier zingué
- Fusible préconisé : 7,5 A
- Pays de fabrication : Mexique
- Garantie : 2 ans
- Disponibilité : produit sur commande
