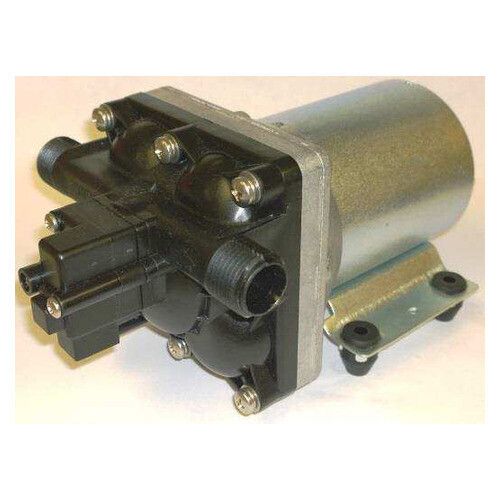

Shurflo - Pompe de surface 5030-2201-E010 - 24V
Pompe de surface Shurflo 5030-2201-E010 en 24 V : 11,3 L/min, pressostat réglable coupant à 3,8 bars et 4,1 A maximum absorbés. Membrane 4 chambres et protection thermique, pour un circuit long ou chargé alimenté en 24 V. Produit sur commande.
En savoir plus
Documentations
Description
Shurflo - Pompe de surface 5030-2201-E010 - 24V
La pompe de surface Shurflo 5030-2201-E010 est la version haute pression 24 V de la série 5030. Membrane polymère à quatre chambres, moteur robuste, protection thermique et pressostat réglable réglé d'usine pour couper à 3,8 bars et redémarrer à 2,8 bars : elle réunit tout ce qui fait l'intérêt de cette génération. Elle délivre jusqu'à 11,3 litres par minute en débit libre en n'absorbant jamais plus de 4,1 A grâce à son alimentation 24 V. Autoamorçante jusqu'à 1,82 mètre, elle accepte le fonctionnement à sec.
Les points forts de cette pompe de surface
- Alimentation 24 Vcc : 4,1 A maximum absorbés, câblage allégé
- Pressostat réglé haut : coupure à 3,8 bars, démarrage à 2,8 bars
- Membrane polymère à 4 chambres et protection thermique intégrée
- Débit jusqu'à 11,3 L/min en débit libre
- Autoamorçage jusqu'à 1,82 m, fonctionnement à sec accepté
- Fixations acier inoxydable et acier zingué, fusible préconisé 5 A
Pour quels usages
Parfaite sur un parc de batteries 24 V quand le circuit est long ou chargé : alimentation de plusieurs points d'eau, mise sous pression d'un ballon, passage à travers un filtre, arrosage sous pression. Le faible courant absorbé autorise une liaison batterie - pompe de plusieurs dizaines de mètres avec une section de câble raisonnable.
Ce qui différencie ce modèle
Face à la 5030-2201-A010 en 12 V, cette version 24 V divise le courant par deux à performances identiques, ce qui allège le câblage et limite les chutes de tension. Face à la 5030-2101-E010, elle monte à 3,8 bars au lieu de 2,1 bars. Elle exige en revanche un parc de batteries en 24 V.
Performances
| Pression (bars) | Débit (L/min) | Courant (A) |
|---|---|---|
| 0 | 11,3 | 1,2 |
| 0,7 | 9,3 | 2,0 |
| 1,4 | 7,9 | 2,5 |
| 2,1 | 6,6 | 3,0 |
| 2,8 | 5,6 | 3,6 |
| 3,4 | 3,4 | 4,0 |
| 4,1 | 0 | 4,1 |
Retrouvez toute notre gamme pompage solaire de surface, piscine et arrosage ainsi que nos pompes immergées solaires. Un doute sur le dimensionnement : contactez-nous, notre bureau d'études vous répond gratuitement.
La marque Shurflo
Shurflo conçoit depuis plus de quarante ans des pompes à diaphragme basse tension aux États-Unis. Ses pompes équipent les camping-cars, les bateaux, les cuisines mobiles, les pulvérisateurs agricoles et les installations solaires de pompage et de traitement de l'eau. Leur réputation repose sur un moteur à aimant permanent robuste, un corps en matériaux résistants à la corrosion et une aptitude au fonctionnement à sec qui pardonne les manques d'eau ponctuels. Chez MyShop Solaire, ces pompes sont vendues avec les conseils de notre bureau d'études : nous vérifions gratuitement la compatibilité de la pompe avec votre panneau, votre batterie et votre hauteur de refoulement.
Retrouvez l’ensemble de notre offre dans la rubrique Kit de pompage, les modules qui alimenteront votre pompe dans la rubrique Panneau solaire, les accumulateurs dans la rubrique Batteries, les régulateurs dans la rubrique Régulateur solaire et les fusibles, porte-fusibles et interrupteurs dans la rubrique Distribution électrique et protection. Dans la même famille, la 5030-2201-A010 reprend la même hydraulique en 12 V, la 5030-2101-E010 propose une variante dans la même tension, et les séries 5040 et 5050 montent en débit et en pression pour les tuyaux longs ou les hauteurs importantes. Pour puiser dans un puits ou un forage profond, ce sont les pompes immergées LORENTZ PS2 qu’il faut regarder, une pompe de surface ne pouvant pas aspirer au-delà de quelques mètres. Contactez-nous pour faire valider votre dimensionnement, notre bureau d’étude vous répond.
Questions fréquentes
Peut-on alimenter cette pompe directement avec un panneau solaire
Non. Cette pompe de surface doit obligatoirement être raccordée à une batterie tampon de 24 V, elle-même chargée par un régulateur solaire. Un raccordement direct au panneau provoque des démarrages et des arrêts permanents qui abîment le moteur.
Faut-il installer un clapet de pied
Ce n'est pas indispensable : la pompe est autoamorçante jusqu'à 1,82 m. Un clapet de pied reste conseillé lorsque l'aspiration est longue ou lorsque la pompe est installée au-dessus du niveau d'eau, car il raccourcit le temps d'amorçage.
La pompe peut-elle tourner à sec
Oui, elle supporte le fonctionnement à sec sans endommagement du corps de pompe. C'est un vrai atout sur une installation solaire, où le niveau de la cuve ou du puits peut varier.
La pompe s'arrête-t-elle toute seule
Oui. Le contacteur manométrique intégré coupe la pompe lorsque la pression atteint 3,8 bars et la relance dès que la pression redescend. La pompe se branche donc directement sur un ballon de stockage ou un circuit sous pression, sans automatisme supplémentaire.
Quelle protection électrique prévoir
Un fusible de 5 A est préconisé sur l'alimentation 24 V, avec une section de câble adaptée à la longueur de la liaison entre la batterie et la pompe.
Quel débit réel attendre
Le débit dépend directement de la pression de refoulement : consultez le tableau de performances ci-dessus. Plus la pression augmente, plus le débit baisse et plus la consommation électrique monte.
Caractéristiques techniques
Référence constructeur : Shurflo 5030-2201-E010 (référence fournisseur M290109)
- Type : pompe de surface à diaphragme, moteur à aimant permanent
- Tension nominale : 24 Vcc
- Débit maximal : 11,3 L/min
- Pression maximale : 3,8 bars
- Contacteur manométrique intégré : 2,8 à 3,8 bars
- Type de fonctionnement : par intermittence
- Autoamorçage : 1,82 m
- Fonctionnement à sec : accepté
- Température maximale du liquide : 54 °C
- Raccords : 1/2 pouce
- Dimensions (L x l x H) : 205 x 125 x 105 mm
- Poids : 2,30 kg
- Matériaux : corps polypropylène, valves EPDM, diaphragme Santoprène et polypropylène, fixations acier inoxydable et acier zingué
- Fusible préconisé : 5 A
- Pays de fabrication : Mexique
- Garantie : 2 ans
- Disponibilité : produit sur commande
