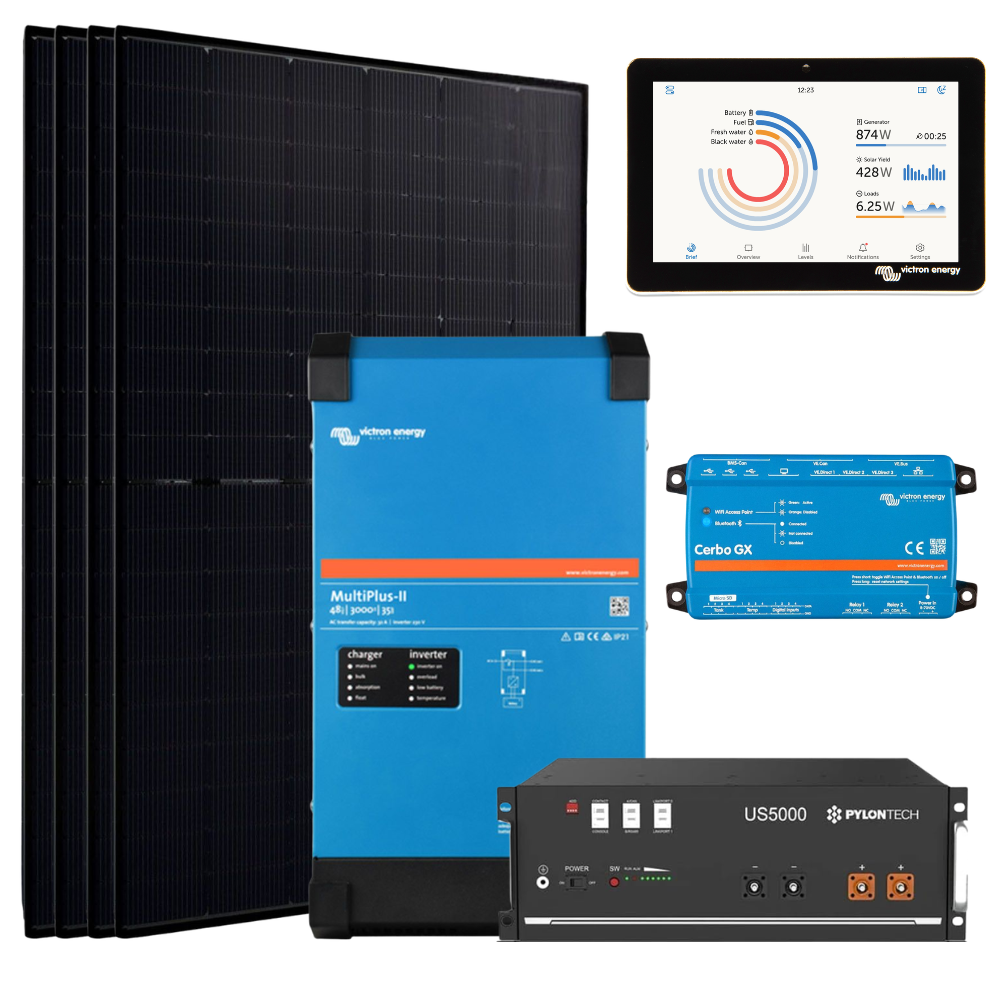

Kit Solaire Hors Réseau 2000W - Lithium Pylontech 4.8kWh - Hybride 230V/3000VA

Description

Le kit solaire hybride de 2000W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter une maison ou un chalet hors réseau. Il est composé de :

• • 4 panneaux solaires Jolywood bifacial 500 Wc   : ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils sont fabriqués en France et ont une garantie de 25 ans.
  • 1 batterie Pylontech US5000 : ces batteries stockent l'énergie solaire produite par les panneaux. Elles permettent d'alimenter les appareils électriques même en l’absence de soleil.
  • 1 convertisseur-chargeur Multiplus 230V de 3000VA pur sinus : cet appareil permet de convertir l'énergie solaire en courant alternatif (230V), qui est compatible avec la plupart des appareils électriques. Il permet également de recharger les batteries du kit solaire, lorsque la production solaire est insuffisante par exemple.

Comment fonctionne le kit solaire hybride de 2000W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur-chargeur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Avantages du kit solaire hybride de 200W

Le kit solaire hybride de 2000W offre de nombreux avantages, notamment :

• Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
• Il permet d'être indépendant du réseau électrique.

Le kit solaire hybride de 2000W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

le meilleur du soleil avec jOLYWOOD

• Dimensions : 1950 mm x 1134 mm x 30 mm
• Poids : 27,6 kg
• Voc : 43,58 V
• Isc : 14,12 A
• Vmp : 37,47 V
• Imp : 13,34 A
• Garantie : 25 ans



Le panneau solaire 500W Jolywood  offre une efficacité accrue et une durabilité exceptionnelle, grâce à sa technologie avancée N-Type et sa conception en biverre.

• Technologie bifaciale N-Type : capture la lumière sur les deux faces, augmentant la production d'énergie de 10 à 30 % par rapport à un panneau classique.
• Performance en faible luminosité : idéal pour les régions sujettes à des conditions météorologiques variables.
• Rendement énergétique supérieur : un rendement élevé qui permet d'exploiter au mieux chaque rayon de soleil.

Les modules à demi-cellules offre plusieurs avantages :

• Meilleure production à l’ombrage qu’un panneau simple
• Meilleure durabilité
• Gain de performance
• Diminution des risques de fissurations

Ce panneau monofacial est équipé à son arrière de 2 câbles de 1m sertis d’une paires de connecteur MC4 pour un branchement facile.

Production électrique de vos panneaux solaires
2000W	Nord	Sud
HIVER	2096 Wh/j	4419 Wh/j
ETE	6935 Wh/j	8774 Wh/j

Régulateur de charge MPPT victron

Le contrôleur de charge SmartSolar MPPT 150/35 permet d'optimiser et charger votre parc batterie. Le SmartSolar est un régulateur solaire avec connexion Bluetooth intégrée afin de consulter et configurer toutes les données via votre smartphone. Aucune clé électronique n’est nécessaire. Grâce à l’application VictronConnect gratuite compatible sur les smartphones Android et Apple, paramétrez et visualisez vos appareils Victron Energy.

Il permet de consulter la production de votre panneau solaire ainsi que la tension du parc batterie.
Le régulateur MPPT est garanti 5 ans.

le parc batterie pylontech 48V / 4,8kWh

Composé de 1 batterie Lithium 48V/ 100Ah, le parc batterie aura une capacité totale de stockage de 4800 Wh dont 4560Wh utilisable pour alimenter vos consommateurs. Garantie fabricant : 10 ans

Batterie solaire US5000 48V - Pylontech :

• Capacité totale du parc : 100 Ah
• Durée de vie moyenne : 10 ans
• Nombre de cycles* : 6000 cycles à 90% de profondeur de décharge
• Énergie disponible : 4560 Wh
• Dimensions d'une batterie : 440 x 420 x 161 mm
• Poids d'une batterie : 39.5 kg
• Courant de charge du parc : 80 A

Garantie batterie pylontech : 5 ans et étendue à 10 ans en enregistrant la batterie sur le site internet de Pylontech.

le convertisseur / Chargeur Multiplus II 48V/3000VA/35-32A

Le convertisseur-chargeur Multiplus 48V/230V - 3000VA vous permettra d'alimenter l'ensemble de vos consommateurs dont la puissance simultanée ne dépasse les 2400W ! Donc, avant de brancher tous vos appareils, vérifiez bien leur puissance et additionnez, elles ne doivent surtout pas dépasser 2400W. Cet appareil se situe après votre parc batteries en 48V.

• Tension d'entrée : 48V
• Tension de sortie : 230V
• Puissance de sortie (volt-ampère) : 3000VA
• Puissance de sortie (watt) : 2400W
• Commutateur de transfert : 32A
• Courant de charge du parc batterie : 35A
• Poids : 18 kg
• Dimensions (H x L x P) : 49,9 x 26,8 x 14,1 cm

DU MATÉRIEL DE QUALITÉ POUR une surveillance MAXIMALE !

Monitoring nécessitant une connexion internet par câble ethernet ou WIFI.

La supervision de l’installation est directement intégrée à l’armoire grâce au Cerbo GX et au GX touch. L’écran GX touch permet de rassembler les données du Cerbo et de les afficher en façade :

La connexion internet permet d’envoyer ces données sur le serveur Victron. De cette manière vous serez en mesure de superviser et de gérer votre installation à distance ! Que vous soyez en vacances ou au travail !

Pour cela, il faudra vous connecter au portail VRM :

schéma complet

télécharger

guide de montage

télécharger

DEMANDEZ VOTRE DIMENSIONNEMENT SOLAIRE

MATÉRIELS ADDITIONNELS A CE KIT SOLAIRE

Pour aller plus loin

Ce kit ouvre les configurations lithium 48 V de notre gamme de kits solaires pour une maison autonome en électricité ; la version 3000 Wc avec parc Pylontech de 7,1 kWh est la marche au-dessus. Les montages plus simples, en 12 et 24 V, sont réunis dans les kits à monter soi-même. Le régulateur SmartSolar MPPT 150/35 et le convertisseur-chargeur MultiPlus-II 3000 VA sont vendus à l'unité, tout comme les batteries Pylontech qui étendent le parc. Pour valider votre choix, contactez-nous : MyShop Solaire accompagne ses clients depuis 2014 et son bureau d'étude intégré dimensionne et conseille gratuitement.

Questions fréquentes

Quelle consommation journalière ce kit de 2000 W couvre-t-il ?

Le dimensionnement se fait en wattheures par jour. Pour chaque appareil, multipliez la puissance par la durée d'usage quotidienne, additionnez, puis ajoutez 20 % pour les pertes de conversion et de stockage : un réfrigérateur récent demande 600 à 900 Wh, l'éclairage LED d'une habitation 300 à 400 Wh, un téléviseur et une box 400 à 600 Wh, la bureautique 200 à 400 Wh, un lave-linge environ 700 Wh par cycle. Avec 2000 Wc installés, ce kit produit de l'ordre de 2100 à 4420 Wh par jour en hiver et de 6900 à 8770 Wh par jour en été selon la région et l'orientation. Il vise une résidence secondaire bien équipée ou un logement occupé à l'année dont le chauffage et l'eau chaude ne sont pas électriques.

Quelle autonomie sans soleil, et que change la saison ?

La batterie est une Pylontech US5000 de 4,8 kWh en 48 V. Le lithium fer phosphate accepte une décharge bien plus profonde qu'un parc plomb : comptez de l'ordre de 4 à 4,5 kWh réellement exploitables, soit environ une journée de consommation courante sans aucun apport solaire. L'écart saisonnier est important : en été la production couvre deux à quatre fois les besoins et la batterie est pleine chaque jour, tandis qu'en hiver elle se rapproche de la consommation quotidienne et laisse peu de marge après plusieurs journées couvertes. Dimensionnez sur votre mois le plus défavorable, pas sur une moyenne.

Peut-on raccorder un groupe électrogène ?

Oui, et sans équipement complémentaire. Le MultiPlus-II 3000 VA fourni est un convertisseur-chargeur : il dispose d'une entrée alternative, bascule automatiquement sur la source présente, recharge le parc jusqu'à 35 A et gère la fonction PowerAssist, qui ajoute la puissance de la batterie à celle du groupe pour absorber une pointe. Un groupe de 3 kVA convient. Le Cerbo GX livré supervise l'installation et permet de déclencher cet appoint selon l'état de charge, ce qui évite les démarrages inutiles.

Peut-on ajouter une batterie ou des panneaux par la suite ?

Oui pour le stockage : la gamme Pylontech est modulaire, une seconde US5000 peut être associée à la première sur le même bus en suivant les règles du fabricant, ce qui double la réserve. Pour la production, la règle maison donne la limite : un panneau fournit environ 80 % de sa puissance nominale en conditions réelles, soit 1600 W pour 2000 Wc, divisés par la tension nominale du parc, 48 V, ce qui donne 33 A. Le SmartSolar MPPT 150/35 fourni est donc juste au-dessus, sans réserve notable : des panneaux supplémentaires demandent un second régulateur. Notre bureau d'étude chiffre cette évolution avec vous.

Faut-il un électricien, et quelles protections sont fournies ?

Le kit est livré avec ses protections côté courant continu : des fusibles MEGA-fuse et leurs supports, les câbles de liaison batterie, et le BMS intégré à la batterie Pylontech, qui pilote la charge et la décharge et protège contre la décharge profonde, la surcharge et les températures extrêmes. La pose des panneaux, le câblage continu et la mise en communication des appareils se réalisent en suivant le guide fourni. En aval du convertisseur, la distribution en 230 V relève de l'installation électrique du bâtiment : tableau, interrupteur différentiel, disjoncteurs et mise à la terre reviennent à un électricien.

Quelle durée de vie et quel entretien pour cette batterie lithium ?

Une batterie lithium fer phosphate ne demande aucun entretien : pas de niveau à compléter, pas de charge d'égalisation, pas de dégagement gazeux. Elle supporte des milliers de cycles, très au-delà d'un parc plomb, et tolère de rester partiellement chargée sans s'abîmer, ce qui est appréciable en hivernage. Deux précautions suffisent : éviter la charge sous zéro degré et installer la batterie dans un local tempéré, sec et ventilé. Le Cerbo GX et l'écran GX Touch 50 affichent l'état de charge réel, sur place comme à distance via le portail VRM.

Composition du kit :

• 4 x Jolywood - Bifacial N-type - 500W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 150/35 (12/24/48V)
• 1 x Pylontech - Batterie Lithium US5000 48V (4,8kWh)
• 1 x Victron Energy - MultiPlus-II 48V/230V 3000VA 35A-32A
• 1 x Victron Energy - Cerbo GX MK2
• 1 x Victron Energy - GX Touch 50
• 2 x Victron Energy - Fusible MEGA-fuse 80V - 125A
• 4 x Stäubli - Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 1 x Stäubli - Paire de connecteurs MC4 - Forme Y
• 3 x Bobine de 10m - Cable qualité solaire 6mm²
• 2 x Câble électrique souple de 1.5 m de 35 mm² - cosse M8-M8
• 1 x Pylontech - Câbles Batterie US2000C, US3000 et US5000
• 2 x Câble électrique souple de 0.4 m de 35 mm² - cosse M8-M8
• 1 x Victron Energy - VE.Can to CAN-bus BMS
• 1 x Victron Energy - Cable VE BUS RJ45 UTP
• 1 x Victron Energy - Interface MK3-USB (VE.Bus to USB)
• 4 x Cosse plate M8 pour câble de 4mm2 à 6mm2.
• 4 x Cosse plate M6
• 1 x Victron Energy - Porte fusible MIDI-fuse
• 2 x Victron Energy - MIDI-fuse 58V - 40A
• 1 x Victron Energy - Cable VE.Direct 1,8m
• 3 x DFELECTRIC - Fusible HPC à couteaux T00 gG 125A
• 2 x DFELECTRIC - NH T00 160A - Sectionneur en charge pour fusible à couteaux
• 1 x Victron Energy - Lynx Distributor - M10

Caractéristiques techniques
