Kit solaire hors réseau autonome 850W Hybride 1200VA

Description

Le kit solaire 850W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter une maison ou un chalet hors réseau. Il est composé de :

• • 2 panneaux solaires Sharp 425 Wc  monocristallins à demi-cellules : ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils sont fabriqués en France et ont une garantie de 25 ans.
  • 2 batteries Gel 165Ah Victron Energy: ces batteries stockent l'énergie solaire produite par les panneaux. Elles permettent d'alimenter les appareils électriques même en l’absence de soleil.
  • 1 convertisseur - chargeur multi 1200VA Victron Energy : cet appareil permet de convertir l'énergie solaire en courant alternatif (230V), qui est compatible avec la plupart des appareils électriques.

Comment fonctionne le kit solaire de 850W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Avantages du kit solaire de 850W

Le kit solaire de 850W offre de nombreux avantages, notamment :

• Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
• Il permet d'être indépendant du réseau électrique.

Le kit solaire de 840W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

le meilleur du soleil avec SHARP



Le panneau solaire 425W Sharp possède 108 demi-cellules. Lorsque les cellules solaires sont coupées par deux, leur courant est également divisé par deux. Réduire de moitié le courant diminue les pertes résistives ; ainsi, les cellules peuvent produire un peu plus de puissance.

Les modules à demi-cellules offre plusieurs avantages :

• Meilleure production à l’ombrage qu’un panneau simple
• Meilleure durabilité
• Gain de performance
• Diminution des risques de fissurations

Ce panneau monofacial est équipé à son arrière de 2 câbles de 1m sertis d’une paires de connecteur MC4 pour un branchement facile.

Production électrique de vos panneaux solaires
850W	Nord	Sud
HIVER	1000 Wh/j	1957 Wh/j
ETE	3516 Wh/j	4451 Wh/j

*35° Plein Sud

régulateur de charge MPPT victron

Le contrôleur de charge SmartSolar MPPT 100/30 permet d'optimiser et charger votre parc batterie. SmartSolar est un régulateur solaire avec connexion Bluetooth intégrée afin de consulter et configurer toutes les données via votre smartphone. Aucune clé électronique n’est nécessaire. Grâce à l’application VictronConnect gratuite compatible sur les smartphones Android et Apple, paramétrez et visualisez vos appareils Victron Energy.

Il permet de consulter la production de votre panneau solaire ainsi que la tension du parc batterie.
Le régulateur MPPT est garanti 5 ans.

le parc batterie 24V/165Ah

Composé de 2 batteries Gel 12V/ 165Ah, le parc batterie aura une capacité totale de stockage de 3960 Wh dont 1188Wh utilisable pour alimenter vos consommateurs. Garantie fabricant : 2 ans avec présence d'un moniteur de batterie

Batterie solaire 165Ah 12V - Victron Energy :

• Capacité du parc : 165 Ah
• Tension du parc : 24V
• Durée de vie moyenne : 4 - 5 ans
• Nombre de cycles* : 1800 cycles à 30% de profondeur de décharge
• Énergie disponible du parc : 1188 Wh
• Dimensions d'une batterie : 485 x 240 x 172 mm
• Poids d'une batterie : 48 kg
• Courant de charge du parc : 33 A

le convertisseur / chargeur multi 1200VA

Le convertisseur - chargeur multi 1200VA Victron Energy permet de convertir la tension du parc batterie ( 24V) en 230V pour alimenter jusqu'à 960W d'appareils en continu ! Les appareils en 230V sont les équipements qui se branchent sur une prise de courant classique comme dans une maison ( chargeurs, ..)

L'avantage du Convertisseur Chargeur MultiPlus 960VA, si vous avez besoin d'alimenter un appareil ou un ensemble d'appareil électrique de plus de 960W, c'est possible ! Pour cela rien de plus simple ! Allumez votre groupe électrogène et le surplus sera alimenté par le groupe et vous permettra de ne jamais manquer d'énergie. Par ailleurs, cette fonction de charge du Multiplus permet de recharger votre parc batterie lorsque celle-ci est devient faible.



Le convertisseur - chargeur multi 1200VA Victron Energy

• Tension d'entrée : 24V
• Tension de sortie : 230V
• Puissance de sortie (volt-ampère) : 1200VA
• Puissance de sortie (watt) : 960W
• Courant de charge du parc batterie : 25A
• Commutateur de transfert : 16A
• Dimensions : 3406 x 250 x 100 mm
• Poids : 8,2 kg

Le convertisseur est garanti 5 ans.

DU MATÉRIEL DE QUALITÉ POUR UNE DURÉE DE VIE ET SÛRETÉ MAXIMALE !

Ce kit solaire de forte puissance dispose également de tous les éléments qui vous permettront d'assurer une performance la plus longue, une durée de vie accrue et une sécurité totale !

Afin d'éviter les déséquilibres de charge et gonflements de batteries, il a été doté d'un Battery Balancer !

Son contrôleur de batterie smarthunt - Victron Energy permettra la surveillance de votre parc batterie grâce à l'application Victron connect sur votre smartphone

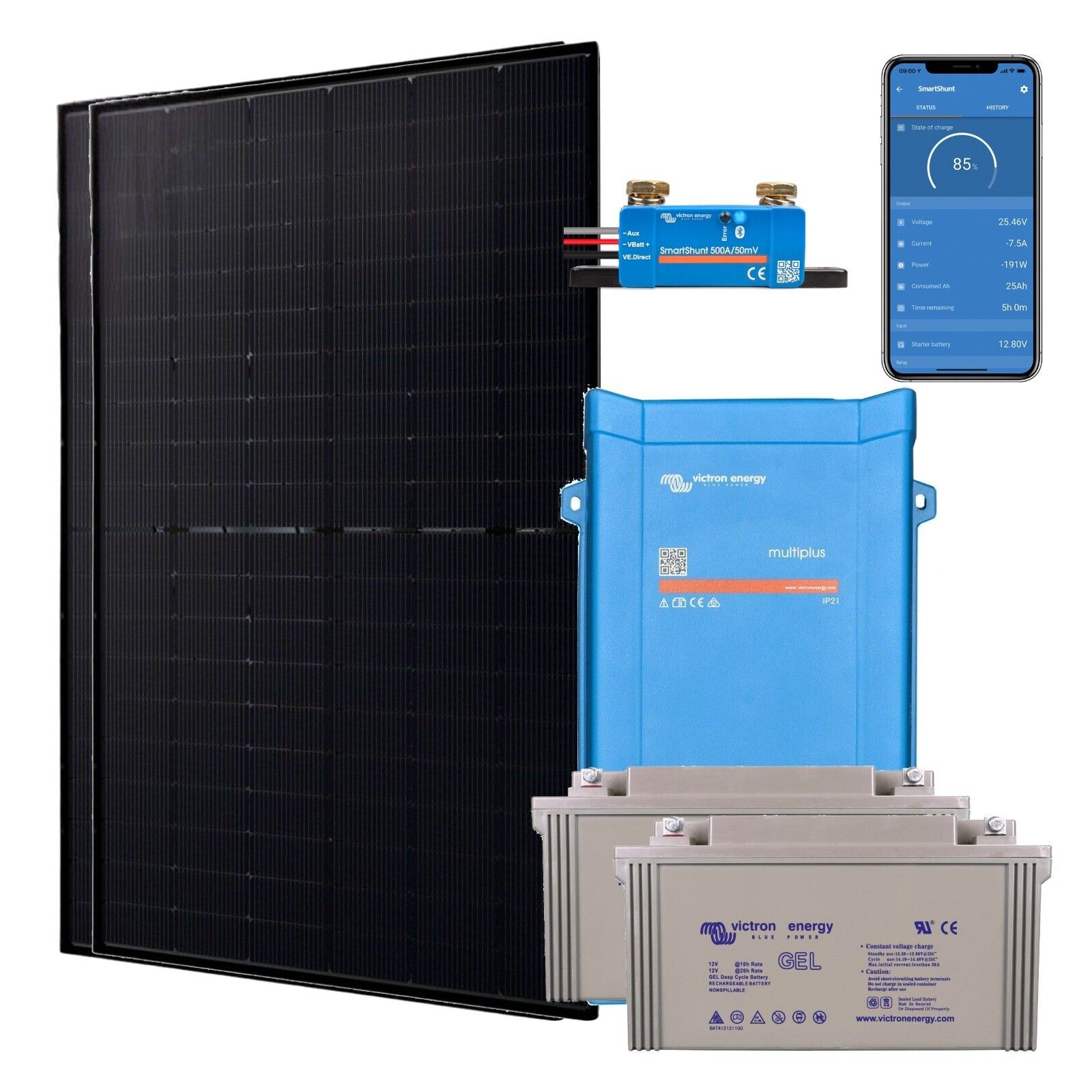

Contenu du kit photovoltaïque

• 2 panneaux solaires - 425 Wc - demi-cellules à haut rendement (1722 x 1134 x 30 mm) - Sharp
• 2 batteries solaires GEL 12V 165Ah - Victron Energy
• 1 régulateur solaire Connecté MPPT 100/30A - Victron Energy
• 1 Convertisseur/Chargeur Multiplus 24V 1200VA - Victron Energy
• 1 porte fusible Mega fuse - Victron Energy
• 2 fusibles Mega fuse 32V 60A - Victron Energy
• 1 porte fusible Midi fuse - Victron Energy
• 2 fusibles Midi fuse 58V 40A - Victron Energy
• 1 moniteur de batterie smartshunt 500A/50mV - Victron Energy
• 3 bobines de 10 mètres de câble électrique solaire de 6mm²
• 6 cosses plates M8
• 2 cosses plates M10
• 4 cosses plates M6
• 3 paires de connecteurs MC4
• 2 câbles de 0,40m de section 25mm² pré-serti M8-M8
• 2 câbles de 0,40m de section 25mm² pré-serti M8-M10

• 2 câbles batteries / convertisseur de 1,5 m en 25 mm² pré-serti d'une cosse M10 d'un côté et nu de l'autre
• 1 Battery Balancer - Victron Energy
• 1 Coupe circuit 275A (12/24/48V)

schéma complet

télécharger

guide de montage

télécharger



MATÉRIELS ADDITIONNELS A CE KIT SOLAIRE

Des fixations peuvent être ajoutés à ce kit ( non incluent) :

Les fixations en toiture ( tuile mécanique, canal, ardoise, Bac Acier, fribociment)

Les fixations au sol à lester ( Ultraground, Ground System)

Les fixations Modulables ( Unifix 800EGF )

Composition du kit :

• 2 x Sharp - Panneau Full Black - 425W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 100/30 (12/24V)
• 2 x Victron Energy - Batterie solaire 165Ah GEL 12V
• 1 x Victron Energy - Convertisseur-chargeur 24V/230V Multi 1200VA/25-16A
• 3 x Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 3 x Bobine de 10m - Cable qualité solaire 6mm²
• 2 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-M8
• 1 x Victron Energy - Porte fusible MEGA-fuse
• 2 x Victron Energy -Fusible MEGA-fuse 32V - 60A
• 2 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-10
• 2 x Câble batterie-régulateur/convertisseur de 1.5 m en 25 mm² - cosse M10 - NU
• 1 x Victron Energy - Moniteur de batterie SmartShunt 500A/50mV
• 1 x BEP - Coupe batterie - 275A 12V/24V/48V
• 1 x Victron Energy - Battery Balancer
• 1 x Victron Energy - Porte fusible MIDI-fuse
• 2 x Victron Energy - MIDI-fuse 58V - 40A
• 4 x Cosse plate M6
• 2 x Cosse plate M10 pour câble de 4mm2 à 6mm2
• 6 x Cosse plate M8

Caractéristiques techniques

Chaque projet d'installation solaire est unique. Nos experts réalisent des dimensionnements solaire sur-mesure pour chacun. Demandez un devis gratuit et sans engagement d'achat.
