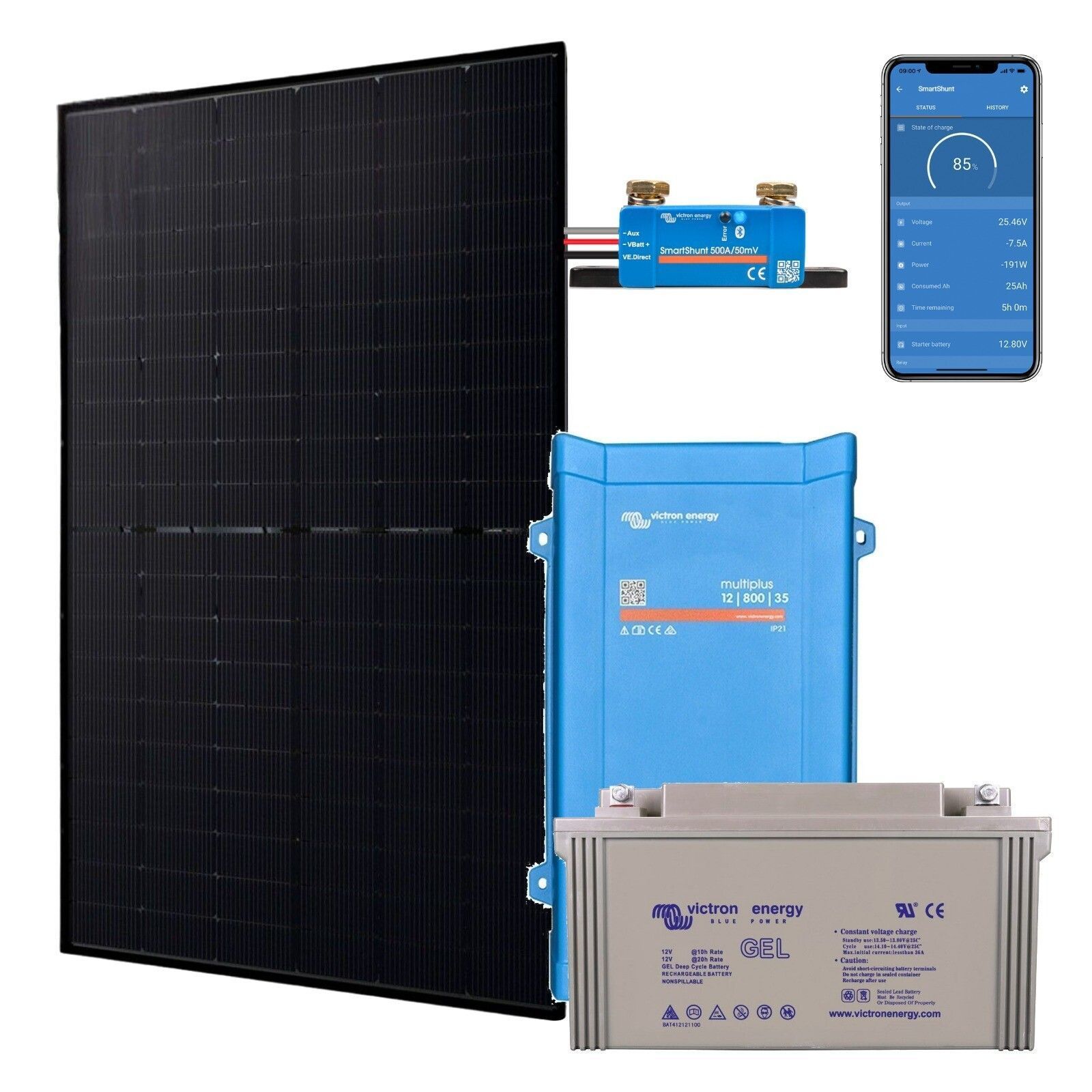

Kit solaire hors réseau autonome 500W Hybride 800VA

Interface Victron MK3-USB : configurer un MultiPlus depuis un ordinateur

C'est l'outil de mise en service par excellence. Sans lui, un convertisseur-chargeur fonctionne avec ses réglages d'usine ; avec lui, il s'adapte exactement au parc batterie, à la source 230 V disponible et à l'usage réel de l'installation.

Les points forts

• Liaison VE.Bus vers USB-A
• Accès complet aux réglages via VEConfigure
• Mises à jour de firmware des appareils VE.Bus
• Alimentée par l'appareil connecté
• Remplace l'ancienne interface MK2-USB

Pour quels appareils ?

Les convertisseurs-chargeurs MultiPlus et Quattro et les autres appareils VE.Bus de la gamme. Pour un régulateur MPPT ou un contrôleur de batterie, c'est un câble VE.Direct vers USB qu'il faut, et non cette interface.

À prévoir avec

Un ordinateur Windows et le logiciel VEConfigure, téléchargeable gratuitement chez Victron. Côté installation, pensez à la surveillance du parc batterie et au bon dimensionnement des câbles et de la protection : un convertisseur bien réglé sur un câblage sous-dimensionné reste bridé.

Victron Energy

Victron Energy est le fabricant néerlandais de référence de l'électricité embarquée et du site isolé. Son écosystème logiciel — VEConfigure, VictronConnect, VRM — est l'un de ses atouts : les appareils se règlent, se suivent et se mettent à jour sans être remplacés.

Fusibles, porte-fusibles, coffrets, coupe-circuits et accessoires de distribution sont regroupés dans la rubrique Distribution électrique et protection. Selon le port de votre appareil, c'est un câble VE.Direct, une interface VE.Direct vers USB ou un câble RJ45 UTP qu'il vous faut. Cet accessoire accompagne la mise en service d'un convertisseur Victron Energy, d'un régulateur solaire ou d'un moniteur raccordé à vos batteries.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Avec quels appareils est-elle compatible ?

Avec les appareils VE.Bus de Victron Energy : MultiPlus, MultiPlus-II, Quattro, EasySolar et les convertisseurs qui disposent d'un port VE.Bus. Les appareils en VE.Direct — régulateurs MPPT, BMV — utilisent un câble VE.Direct vers USB, pas cette interface.

Que peut-on régler avec ?

Le courant de charge et les tensions d'absorption et de float adaptées à la technologie du parc, la limitation du courant d'entrée quai, le seuil de PowerAssist, les relais programmables, le fonctionnement en parallèle ou en triphasé, et les mises à jour de firmware. Autant de réglages inaccessibles depuis la façade de l'appareil.

Faut-il un logiciel particulier ?

VEConfigure, fourni gratuitement par Victron, sur un ordinateur Windows. Les paramètres se lisent, se modifient puis se renvoient à l'appareil. Un fichier de configuration peut être sauvegardé et réappliqué à un autre appareil identique.

L'interface est-elle alimentée par l'ordinateur ?

Elle est alimentée par l'appareil VE.Bus auquel elle est connectée. L'appareil doit donc être sous tension côté batterie pendant la configuration.

Peut-on s'en passer avec un Cerbo GX ?

Un appareil GX connecté en VE.Bus permet déjà de suivre l'installation et d'accéder à distance à une partie des réglages via VRM. L'interface MK3-USB reste cependant la voie directe pour une configuration complète avec VEConfigure, notamment lors de la mise en service.

Où faire passer ce câble dans l'installation ?

À l'écart des câbles de puissance en courant continu, qui véhiculent de forts courants et génèrent des perturbations. Dans un coffret, séparez physiquement les cheminements de communication et de puissance, et fixez le câble pour éviter tout frottement.

Fixation ISY-BOX sur tuiles ardoises

IsyBox est un système de fixation innovant pour panneaux solaires sur tuiles plates, conçu pour une installation rapide, facile et sécurisée. Sa conception unique offre de nombreux avantages aux installateurs et aux propriétaires de panneaux solaires.

Simplicité d'installation

• Système prêt à l'emploi : IsyBox est livré avec tous les composants nécessaires à l'installation, y compris les rails, les fixations et les vis.
• Fixation universelle : IsyBox est compatible avec une large gamme de tuiles ardoises, permettant une adaptation à toutes les configurations de toiture.

Sécurité renforcée

• Structure robuste : Les rails en aluminium d'IsyBox sont conçus pour supporter des charges importantes, garantissant la stabilité et la sécurité des panneaux solaires, même dans des conditions météorologiques difficiles.
• Fixations anti-arrachement : Les fixations s'accrochent fermement aux tuiles ardoises, empêchant tout risque de désolidarisation des panneaux solaires.
• Résistance à la corrosion : Tous les composants d'IsyBox sont fabriqués en matériaux résistants à la corrosion, garantissant une durabilité optimale face aux intempéries.
• Conformité aux normes : IsyBox est certifié conforme aux normes de sécurité en vigueur, assurant une installation conforme aux exigences réglementaires.

Esthétique soignée

• Design discret : Les rails d'IsyBox s'intègrent harmonieusement à la toiture, préservant l'esthétique de la maison.
• Fixations invisibles : Les fixations sont conçues pour être discrètes et ne pas altérer l'apparence de la toiture.
• Choix de couleurs : Les rails d'IsyBox sont disponibles en plusieurs couleurs pour s'adapter parfaitement à la couleur de la toiture et des tuiles.

IsyBox : la solution idéale pour une installation solaire réussie

Que vous soyez un installateur professionnel ou un particulier souhaitant installer des panneaux solaires sur votre maison, IsyBox vous offre la solution idéale pour une installation rapide, facile, sécurisée et esthétique. Grâce à ses nombreux avantages, IsyBox vous permet de profiter pleinement des bienfaits de l'énergie solaire tout en préservant l'intégrité et l'esthétique de votre toiture.

En plus des points mentionnés ci-dessus, voici quelques autres avantages d'IsyBox :

• Gain de temps : L'installation d'IsyBox est jusqu'à deux fois plus rapide que les systèmes de fixation traditionnels, ce qui permet de réduire les coûts d'installation.
• Polyvalence : IsyBox peut être utilisé pour installer des panneaux solaires sur des toitures inclinées de 10 à 70 degrés.

Si vous recherchez une solution de fixation pour panneaux solaires fiable, performante et esthétique, IsyBox est le choix idéal.

L'essentiel sur ce kit

Kit complet de fixation ISY-BOX pour 1 à 4 panneaux photovoltaïques en surimposition sur toiture en ardoises. Livré avec crochets ISY-HOOK adaptés à cette couverture, rails aluminium, étriers de serrage et visserie. Finition Full Black. ISY-PV est une marque française : conception, essais et certification en France, validation par Enquête de Technique Nouvelle et couverture décennale annoncées par le fabricant.

À qui s'adresse ce kit

Particuliers en autoconsommation et installateurs équipant une toiture en ardoises. La partie mécanique convient à l'autoconstruction ; le raccordement électrique reste du domaine d'un électricien qualifié.

Questions fréquentes

Que contient ce kit ?

Il est livré prêt à poser, avec les crochets de toiture adaptés aux tuiles ardoises, les rails aluminium, les étriers de serrage et la visserie. Pas de pièce à commander en complément pour la partie mécanique.

Ma couverture est-elle compatible ?

Ce kit est la version tuiles ardoises du système. Les crochets ISY-HOOK sont dessinés pour s'adapter à une large gamme de profils dans cette famille de couverture, mais vérifiez la hauteur de galbe et le recouvrement de vos tuiles ardoises : c'est là que se jouent les cas particuliers, notamment sur les tuiles régionales anciennes.

La toiture est-elle percée ?

Le crochet se fixe sur le liteau ou le chevron, sous la couverture, et ressort entre deux rangs. La tuile ardoises est traversée mais jamais chargée : c'est l'effort de la charpente qui reprend le poids et le vent, pas la couverture.

Le système est-il certifié ?

ISY-PV est une marque française : la conception, les essais et la certification sont réalisés en France, les ISY-HOOK et ISY-RAIL étant fabriqués en Asie. Le fabricant annonce une validation par Enquête de Technique Nouvelle (ETN) et une couverture décennale.

Puis-je poser ce kit moi-même ?

La partie mécanique est accessible : système prêt à l'emploi, rails aluminium, montage par le haut. Les vrais prérequis sont le travail en hauteur sécurisé et le repérage des liteaux ou chevrons sous la couverture. Le raccordement électrique relève d'un électricien qualifié.

Quelle finition ?

Full Black : étriers et pièces visibles en noir, pour que la structure disparaisse derrière les modules. Sur une toiture vue depuis la rue, c'est ce qui fait la différence entre une installation discrète et une installation qu'on remarque.

Une structure au sol lestée, sans fondation

Le GSE Ground System est une structure de pose au sol développée par GSE Integration pour l'autoconsommation résidentielle. Son principe : des caissons en acier galvanisé que l'on remplit de lest, sur lesquels se montent des cornières qui fixent l'inclinaison et des rails porteurs qui reçoivent les panneaux. Il n'y a ni plot béton à couler, ni ancrage à sceller, ni tranchée à ouvrir.

Cette configuration accueille 2 panneaux à cadre de 30 mm, à l'inclinaison standard de 40°.

Caractéristiques

• Capacité : 2 panneaux photovoltaïques
• Épaisseur de cadre : 30 mm
• Inclinaison : 40° (standard)
• Matériau : Acier galvanisé
• Largeur de module acceptée : 808 à 1002 mm
• Maintien : Lestage — environ 240 kg au total
• Fondation : Aucune : ni dalle, ni plot, ni ancrage
• Couple de serrage : 10 N·m maximum

Choisir la pose au sol plutôt que la toiture

La pose au sol se justifie dans trois cas de figure. Le premier : la toiture n'est pas orientable correctement, ou elle est ombragée une partie de la journée, alors qu'un coin de terrain est dégagé plein sud. Le deuxième : la couverture ne peut pas recevoir de charge supplémentaire ou son état ne permet pas de la percer — fibrociment ancien, charpente légère, tuiles fragiles. Le troisième, le plus fréquent en pratique : vous voulez garder la main sur la maintenance. Au sol, le nettoyage des modules, la vérification du serrage et le remplacement d'un composant se font sans échafaudage ni ligne de vie.

En contrepartie, une installation au sol consomme de la surface utile, s'encrasse davantage (projections, végétation) et demande d'être attentif à l'ombrage porté par les rangées entre elles si vous en alignez plusieurs. Elle est aussi plus exposée au vol, ce qui vaut la peine d'un point avec votre assureur.

Montage et bonnes pratiques

• Un sol plan et stabilisé suffit : pas besoin de dalle, mais évitez un remblai frais qui va tasser de façon inégale.
• Prévoyez l'approvisionnement du lest — environ 240 kg ici — avant le jour du montage : c'est le poste qui prend le plus de temps.
• 10 N·m maximum sur toute la visserie. Au-delà, l'acier galvanisé se déforme autour du trou.
• Ne recoupez jamais la cornière avant. Seule la cornière arrière est ajustable, pour descendre sous 40°, et sa tranche doit être reprise à la bombe de galvanisation à froid.
• Laissez environ 5 mm entre deux modules et servez-vous des trous oblongs des rails pour absorber la dilatation.
• Mise à la terre de la structure et câblage selon le guide UTE C15-712-1.

L'essentiel sur cette structure

Structure photovoltaïque au sol GSE Ground System pour 2 panneaux à cadre de 30 mm, inclinaison 40°, en acier galvanisé. Le maintien est assuré par lestage des caissons — environ 240 kg au total — sans dalle, sans plot béton et sans ancrage. Largeur de module acceptée : 808 à 1002 mm. Couple de serrage 10 N·m.

À qui s'adresse ce produit

Particuliers en autoconsommation dont la toiture n'est pas exploitable — mauvaise orientation, ombrage, couverture fragile ou surface insuffisante — et qui disposent d'un terrain dégagé. Convient à l'autoconstruction : structure entièrement boulonnée, sans soudure ni terrassement.

Questions fréquentes

Combien de lest faut-il prévoir ?

Comptez environ 120 kg par panneau à 40° d'inclinaison, soit de l'ordre de 240 kg pour cette configuration de 2 panneaux. Dalles béton, sable ou gravier font l'affaire. Cette valeur est à adapter à la zone de vent de votre commune : en site très exposé, le fabricant recommande de fixer en plus la structure au sol par le fond des caissons.

Faut-il couler une dalle ou faire un terrassement ?

Non, et c'est tout l'intérêt de cette structure : elle est posée au sol et tenue par son lest. Il suffit d'un sol plan et stabilisé. Pas de fondation, pas de permis de construire pour une installation au sol de faible hauteur — vérifiez simplement les règles d'urbanisme de votre commune.

Mes panneaux sont-ils compatibles ?

Cette version est prévue pour des cadres de 30 mm d'épaisseur, valeur indiquée sur la fiche technique de vos modules. La structure accepte des panneaux de 808 à 1002 mm de largeur, ce qui couvre la très grande majorité des modules à cadre du marché.

Pourquoi une inclinaison de 40° ?

C'est l'angle standard de la structure, livrée avec la cornière arrière à la bonne longueur. 40° privilégie la production d'hiver et l'autoconsommation sur l'année, là où une pose plus à plat favorise l'été. Un angle plus faible est possible en recoupant la cornière réglable, jamais la cornière avant.

Le montage est-il accessible à un particulier ?

Oui. La structure est boulonnée, sans soudure ni découpe obligatoire, avec un couple de serrage de 10 N·m à respecter. Prévoyez d'être deux pour la mise en place des modules et comptez le temps d'approvisionnement du lest, qui est souvent le vrai poste de main-d'œuvre.

Faut-il relier la structure à la terre  ?

Oui. Une structure métallique qui porte des modules photovoltaïques doit être reliée à la terre conformément à la norme NF C 15-100 et à l’étude électrique de l’installation ; c’est un point de contrôle systématique à la mise en service. Profitez du montage pour vérifier un second point : évitez tout contact direct entre l’acier galvanisé de la structure et l’aluminium du cadre des panneaux, car ce couple galvanique corrode l’aluminium. Les clames et la visserie livrées avec la structure assurent cette séparation, à condition de ne pas les remplacer par de la visserie acier du commerce.
