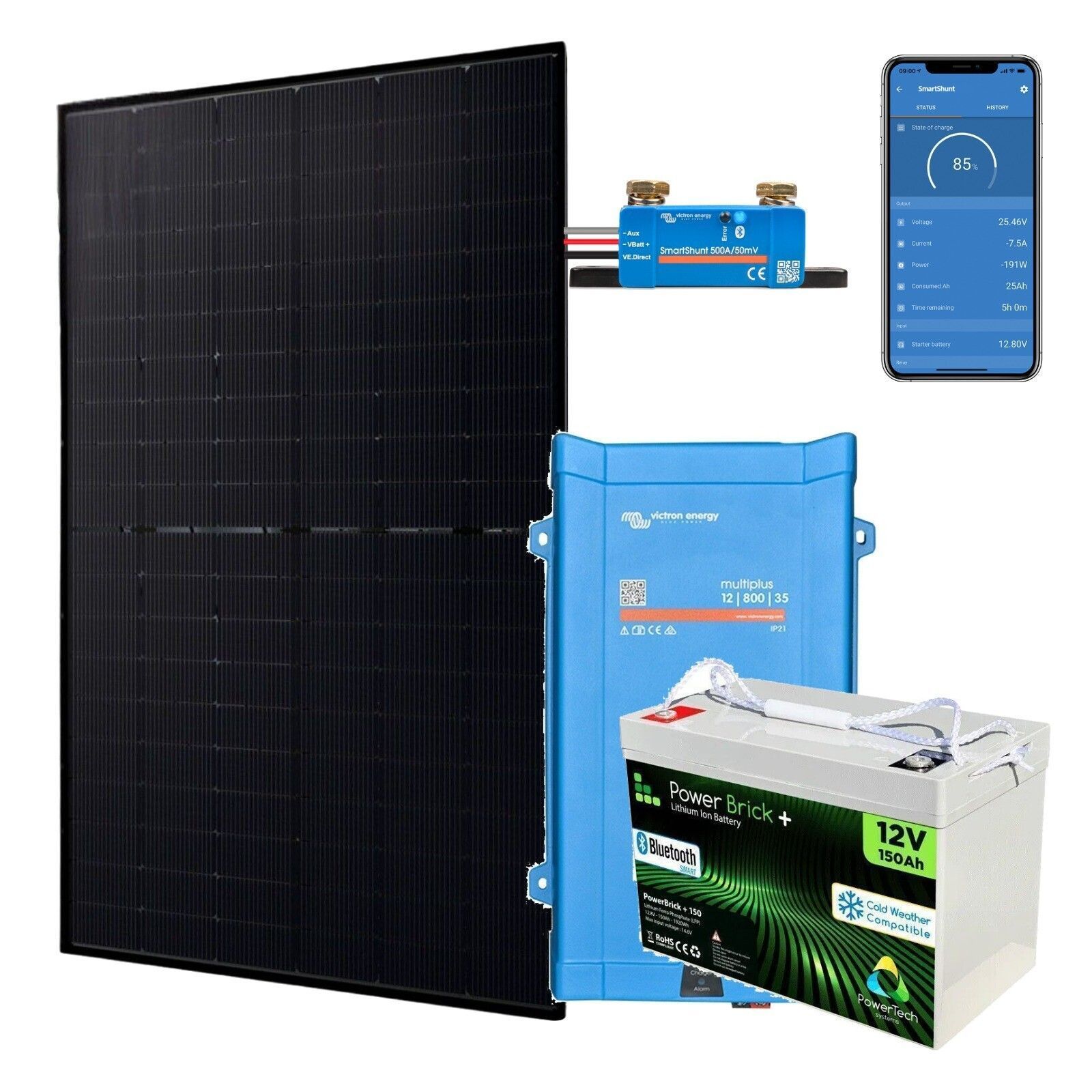

Kit solaire hors réseau autonome 500W - Lithium - Hybride 230V/800VA

Interface Victron MK3-USB : configurer un MultiPlus depuis un ordinateur

C'est l'outil de mise en service par excellence. Sans lui, un convertisseur-chargeur fonctionne avec ses réglages d'usine ; avec lui, il s'adapte exactement au parc batterie, à la source 230 V disponible et à l'usage réel de l'installation.

Les points forts

• Liaison VE.Bus vers USB-A
• Accès complet aux réglages via VEConfigure
• Mises à jour de firmware des appareils VE.Bus
• Alimentée par l'appareil connecté
• Remplace l'ancienne interface MK2-USB

Pour quels appareils ?

Les convertisseurs-chargeurs MultiPlus et Quattro et les autres appareils VE.Bus de la gamme. Pour un régulateur MPPT ou un contrôleur de batterie, c'est un câble VE.Direct vers USB qu'il faut, et non cette interface.

À prévoir avec

Un ordinateur Windows et le logiciel VEConfigure, téléchargeable gratuitement chez Victron. Côté installation, pensez à la surveillance du parc batterie et au bon dimensionnement des câbles et de la protection : un convertisseur bien réglé sur un câblage sous-dimensionné reste bridé.

Victron Energy

Victron Energy est le fabricant néerlandais de référence de l'électricité embarquée et du site isolé. Son écosystème logiciel — VEConfigure, VictronConnect, VRM — est l'un de ses atouts : les appareils se règlent, se suivent et se mettent à jour sans être remplacés.

Fusibles, porte-fusibles, coffrets, coupe-circuits et accessoires de distribution sont regroupés dans la rubrique Distribution électrique et protection. Selon le port de votre appareil, c'est un câble VE.Direct, une interface VE.Direct vers USB ou un câble RJ45 UTP qu'il vous faut. Cet accessoire accompagne la mise en service d'un convertisseur Victron Energy, d'un régulateur solaire ou d'un moniteur raccordé à vos batteries.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Avec quels appareils est-elle compatible ?

Avec les appareils VE.Bus de Victron Energy : MultiPlus, MultiPlus-II, Quattro, EasySolar et les convertisseurs qui disposent d'un port VE.Bus. Les appareils en VE.Direct — régulateurs MPPT, BMV — utilisent un câble VE.Direct vers USB, pas cette interface.

Que peut-on régler avec ?

Le courant de charge et les tensions d'absorption et de float adaptées à la technologie du parc, la limitation du courant d'entrée quai, le seuil de PowerAssist, les relais programmables, le fonctionnement en parallèle ou en triphasé, et les mises à jour de firmware. Autant de réglages inaccessibles depuis la façade de l'appareil.

Faut-il un logiciel particulier ?

VEConfigure, fourni gratuitement par Victron, sur un ordinateur Windows. Les paramètres se lisent, se modifient puis se renvoient à l'appareil. Un fichier de configuration peut être sauvegardé et réappliqué à un autre appareil identique.

L'interface est-elle alimentée par l'ordinateur ?

Elle est alimentée par l'appareil VE.Bus auquel elle est connectée. L'appareil doit donc être sous tension côté batterie pendant la configuration.

Peut-on s'en passer avec un Cerbo GX ?

Un appareil GX connecté en VE.Bus permet déjà de suivre l'installation et d'accéder à distance à une partie des réglages via VRM. L'interface MK3-USB reste cependant la voie directe pour une configuration complète avec VEConfigure, notamment lors de la mise en service.

Où faire passer ce câble dans l'installation ?

À l'écart des câbles de puissance en courant continu, qui véhiculent de forts courants et génèrent des perturbations. Dans un coffret, séparez physiquement les cheminements de communication et de puissance, et fixez le câble pour éviter tout frottement.

Support sol et mur pour panneau jusqu'à 1100 mm

L'UNIFIX 300 B est la version du support Uniteck dédiée aux panneaux d'une largeur maximale de 1100 mm, pour une fixation au sol ou au mur. Structure en acier galvanisé, visserie inox, inclinaison réglable, fabrication française.

La limite de largeur est le point à vérifier en premier. Elle correspond aux formats compacts et aux modules de génération précédente ; les grands panneaux résidentiels actuels, souvent au-delà de 1130 mm, demandent un support de la gamme supérieure.

Caractéristiques

• Produit : Support de fixation UNIFIX 300 B
• Panneau : Largeur maximale 1100 mm
• Modes de pose : Sol et mur
• Inclinaison : Réglable
• Structure : Acier galvanisé
• Visserie : Inox
• Fabrication : Uniteck (France)

À vérifier avant de commander

• La largeur de votre panneau : 1100 mm maximum, à lire sur la fiche technique du module.
• En pose murale, la nature du mur et la fixation adaptée.
• En pose au sol, la stabilité du support et, le cas échéant, le lest.
• La mise à la terre du cadre et du support (guide UTE C15-712-1).

L'essentiel sur ce support

Support de fixation solaire Uniteck UNIFIX 300 B pour panneau d'une largeur maximale de 1100 mm, en pose au sol ou au mur. Inclinaison réglable, structure en acier galvanisé, visserie inox, fabrication française. Les grands modules résidentiels actuels dépassent souvent cette largeur : vérifier la fiche technique du panneau.

À qui s'adresse ce produit

Pose d'un panneau de format compact au sol ou sur un mur : petite autoconsommation, site isolé, équipement autonome. À écarter si votre module dépasse 1100 mm de largeur.

Questions fréquentes

Que faut-il retenir de ce support ?

Support de fixation solaire Uniteck UNIFIX 300 B pour panneau d'une largeur maximale de 1100 mm, en pose au sol ou au mur. Inclinaison réglable, structure en acier galvanisé, visserie inox, fabrication française. Les grands modules résidentiels actuels dépassent souvent cette largeur : vérifier la fiche technique du panneau.

Ce support est-il fabriqué en France ?

Oui. Uniteck conçoit et fabrique ses supports UNIFIX en France, à Béziers. L'acier est galvanisé et la visserie en inox, deux choix qui conditionnent la tenue dans le temps bien plus que l'épaisseur annoncée.

Quelle inclinaison choisir ?

Une inclinaison forte (50-60°) privilégie la production d'hiver et le déneigement naturel ; une inclinaison faible (20-30°) favorise l'été et réduit la prise au vent, donc le lest nécessaire. Pour de l'autoconsommation annuelle en France métropolitaine, 30 à 40° est le compromis courant.

Faut-il lester ou visser au sol ?

Visser quand le support est possible — dalle béton, terrasse, platelage : c'est plus compact et plus léger. Lester quand percer n'est pas souhaitable ou possible : terrain nu, location, site temporaire. Le lest doit être dimensionné selon la zone de vent de votre commune.

La mise à la terre est-elle nécessaire ?

Pour une installation raccordée au réseau, oui : la liaison équipotentielle du cadre et de la structure est requise par le guide UTE C15-712-1. Certains supports de la gamme prévoient des zones de fixation dédiées.

Mon panneau est-il compatible ?

Ce sont les dimensions du cadre qui comptent, pas la puissance. Relevez la longueur et la largeur sur la fiche technique de votre module et comparez-les aux limites indiquées : un panneau de même puissance peut avoir un format très différent d'une marque à l'autre.

Câble RJ45 UTP Victron Energy pour VE.Bus et VE.Can

C'est le câble de liaison le plus banal de la gamme Victron Energy, et l'un des plus sensibles. Il assure les raccordements VE.Bus, VE.Can, VE.Net et VE.9bitRS485 entre les appareils : mise en parallèle de convertisseurs, liaison vers un tableau de commande, raccordement d'un appareil GX. Un câble réseau ordinaire acheté au supermarché passe parfois, mais ses contacts et son blindage ne sont pas prévus pour un environnement vibrant et humide : les pannes de communication intermittentes viennent presque toujours de là.

À quoi ça sert

Ce câble transporte des données, jamais de puissance. Il relie les appareils entre eux pour qu'ils se synchronisent, se partagent une consigne ou remontent leurs mesures vers un boîtier de supervision. Sur une mise en parallèle ou en triphasé de convertisseurs, la qualité de cette liaison conditionne directement le bon fonctionnement de l'ensemble. Il n'assure aucune protection : le fusible placé au plus près de la batterie, les disjoncteurs des circuits secondaires et le coupe-circuit général restent indispensables.

Comment le dimensionner

Un câble de communication se choisit sur la longueur et non sur la section. Il est proposé en 0,3 m, 0,9 m, 1,8 m, 3 m et 5 m : mesurez le trajet réel en suivant les cheminements existants et gardez un peu de mou aux deux extrémités, car un câble tendu finit par arracher son connecteur sous l'effet des vibrations. À l'inverse, plusieurs mètres de surplus enroulés derrière un tableau compliquent la maintenance et captent inutilement des perturbations. Vérifiez enfin le type de bus attendu par vos appareils : VE.Bus et VE.Can utilisent la même prise RJ45 mais ne sont pas interchangeables.

Installation et compatibilité

Le câble se branche dans les prises RJ45 des appareils, à chaud, sans outil. Vérifiez que le clip s'encliquette franchement : une prise mal verrouillée se desserre avec les vibrations et provoque des coupures de communication difficiles à diagnostiquer. Faites cheminer les liaisons de communication à l'écart des conducteurs de puissance continus et fixez-les pour éviter tout frottement. Sur un bus VE.Can, n'oubliez pas les terminaisons aux deux extrémités, faute de quoi la liaison sera instable.

Victron Energy

Victron Energy est le fabricant néerlandais de référence de l'électricité embarquée et du site isolé. Ses fusibles, porte-fusibles et barres de répartition forment un ensemble cohérent avec le reste de la gamme, des convertisseurs aux régulateurs, ce qui simplifie le choix des accessoires et l'évolution ultérieure de l'installation.

Coffrets, fusibles, disjoncteurs, coupe-circuits et accessoires de distribution sont regroupés dans la rubrique Distribution électrique et protection. Un répartiteur RJ45 permet de multiplier les ports VE.Bus, et les câbles VE.Direct de 0,3 à 5 m s'adressent aux appareils à port VE.Direct. Ce câble accompagne la mise en service d'un convertisseur Victron Energy raccordé à vos batteries.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Quels bus ce câble prend-il en charge ?

Les liaisons VE.Bus, VE.Can, VE.Net et VE.9bitRS485, qui utilisent toutes une prise RJ45. Attention, la prise commune ne rend pas les bus interchangeables : c'est l'appareil qui impose le type de liaison attendu.

Peut-on utiliser un câble réseau du commerce ?

Techniquement il se branche, mais ce n'est pas recommandé. Les contacts et la tenue mécanique d'un câble bureautique ne sont pas prévus pour un environnement vibrant et humide, et les pannes de communication intermittentes viennent très souvent de là.

Quelle longueur choisir ?

Celle du trajet réel, parmi les versions de 0,3 m, 0,9 m, 1,8 m, 3 m et 5 m, avec un peu de mou aux extrémités. Évitez les surplus de plusieurs mètres enroulés derrière un tableau, qui compliquent la maintenance et captent des perturbations.

Cet accessoire protège-t-il l'installation ?

Non. C'est une liaison de communication ou d'interface : elle ne transporte pas de puissance et ne coupe rien sur défaut. La protection reste assurée par le fusible placé au plus près de la batterie, par les disjoncteurs des circuits secondaires et par le coupe-circuit général.

Où faire passer ce câble dans l'installation ?

À l'écart des câbles de puissance en courant continu, qui véhiculent de forts courants et génèrent des perturbations. Dans un coffret, séparez physiquement les cheminements de communication et de puissance, et fixez le câble pour éviter tout frottement.

Faut-il couper l'installation pour le brancher ?

Pour une liaison de communication, le branchement à chaud ne pose pas de difficulté. Évitez simplement de forcer sur les connecteurs, qui sont détrompés, et retirez-les en appuyant sur le clip plutôt qu'en tirant sur le câble.
