Kit solaire hors réseau autonome 4000W- Lithium PowerBrick 5.38kWh - Hybride 230V/5000VA

Description

Le kit solaire hybride de 4000W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter une maison ou un chalet hors réseau. Il est composé de :

• 8 panneaux solaires Jolywood bifacial 500 Wc  : ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils sont fabriqués en France et ont une garantie de 25 ans.
• 1 batterie Lithium 105Ah Powertech : ces batteries stockent l'énergie solaire produite par les panneaux. Elles permettent d'alimenter les appareils électriques même en l’absence de soleil.
• 1 convertisseur-chargeur Multiplus 230V de 5000VA pur sinus : cet appareil permet de convertir l'énergie solaire en courant alternatif (230V), qui est compatible avec la plupart des appareils électriques. Il permet également de recharger les batteries du kit solaire, lorsque la production solaire est insuffisante par exemple.

Comment fonctionne le kit solaire hybride de 4000W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur-chargeur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Avantages du kit solaire hybride de 4000W

Le kit solaire hybride de 4000W offre de nombreux avantages, notamment :

• Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
• Il permet d'être indépendant du réseau électrique.

Le kit solaire hybride de 4000W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

le meilleur du soleil avec jOLYWOOD

• Dimensions : 1950 mm x 1134 mm x 30 mm
• Poids : 27,6 kg
• Voc : 43,58 V
• Isc : 14,12 A
• Vmp : 37,47 V
• Imp : 13,34 A
• Garantie : 25 ans



Le panneau solaire 500W Jolywood  offre une efficacité accrue et une durabilité exceptionnelle, grâce à sa technologie avancée N-Type et sa conception en biverre.

• Technologie bifaciale N-Type : capture la lumière sur les deux faces, augmentant la production d'énergie de 10 à 30 % par rapport à un panneau classique.
• Performance en faible luminosité : idéal pour les régions sujettes à des conditions météorologiques variables.
• Rendement énergétique supérieur : un rendement élevé qui permet d'exploiter au mieux chaque rayon de soleil.

Les modules à demi-cellules offre plusieurs avantages :

• Meilleure production à l’ombrage qu’un panneau simple
• Meilleure durabilité
• Gain de performance
• Diminution des risques de fissurations

Ce panneau monofacial est équipé à son arrière de 2 câbles de 1m sertis d’une paires de connecteur MC4 pour un branchement facile.

Production électrique de vos panneaux solaires
4000W	Nord	Sud
HIVER	3064 Wh/j	6096 Wh/j
ETE	10322 Wh/j	12387 Wh/j

Régulateur de charge MPPT victron

Le contrôleur de charge SmartSolar MPPT 250/60 permet d'optimiser et charger votre parc batterie. Le SmartSolar est un régulateur solaire avec connexion Bluetooth intégrée afin de consulter et configurer toutes les données via votre smartphone. Aucune clé électronique n’est nécessaire. Grâce à l’application VictronConnect gratuite compatible sur les smartphones Android et Apple, paramétrez et visualisez vos appareils Victron Energy.

Il permet de consulter la production de votre panneau solaire ainsi que la tension du parc batterie.
Le régulateur MPPT est garanti 5 ans.

le parc batterie 48V/105Ah

Composé d'une batterie Lithium 48V/ 105Ah, le parc batterie aura une capacité totale de stockage de 5040 Wh dont 4032Wh utilisable pour alimenter vos consommateurs. Garantie fabricant : 2 ans avec présence d'un moniteur de batterie

Batterie solaire 105Ah 48V - Powertech :

• Capacité du parc : 105 Ah
• Durée de vie moyenne : 10 ans
• Nombre de cycles* : 4500 cycles à 80% de profondeur de décharge
• Énergie disponible : 4032 Wh
• Dimensions d'une batterie : 500 x 280 x 217 mm
• Poids d'une batterie : 37.5 kg
• Courant de charge du parc : 120 A

le convertisseur / Chargeur Multiplus II 48V/5000VA/70-50A

Le convertisseur-chargeur Multiplus 48V/230V - 5000VA vous permettra d'alimenter l'ensemble de vos consommateurs dont la puissance simultanée ne dépasse les 4000W ! Donc, avant de brancher tous vos appareils, vérifiez bien leur puissance et additionnez, elles ne doivent surtout pas dépasser 4000W. Cet appareil se situe après votre parc batteries en 48V.

La puissance cumulée de vos appareils ne doit pas dépasser celle de votre convertisseur soit 4000W !

Attention à la température, notamment pour l'Afrique ou les camping-cars et camions aménagés (ne pas mettre l'appareil sous un siège !)



L'avantage du Convertisseur Chargeur MultiPlus 5000VA, si vous avez besoin d'alimenter un appareil ou un ensemble d'appareil électrique de plus de 4000W, c'est possible ! Pour cela rien de plus simple ! Allumez votre groupe électrogène et le surplus sera alimenté par le groupe et vous permettra de ne jamais manquer d'énergie. Par ailleurs, cette fonction de charge du Multiplus permet de recharger votre parc batterie lorsque celle-ci est devient faible.





Convertisseur-chargeur Multiplus II 48V/5000/70-50 230V :

• Tension d'entrée : 48V
• Tension de sortie : 230V
• Puissance de sortie (volt-ampère) : 5000VA
• Puissance de sortie (watt) : 4000W
• Commutateur de transfert : 50A
• Courant de charge du parc batterie : 70A
• Poids : 29 kg
• Dimensions (H x L x P) : 56 x 32 x 14,1 cm

du MATÉRIEL DE QUALITÉ POUR UNE DURÉE DE VIE ET SÛRETÉ MAXIMALE !

Ce kit solaire de forte puissance dispose également de tous les éléments qui vous permettront d'assurer une performance la plus longue, une durée de vie accrue et une sécurité totale !

Son contrôleur de batterie smart BMV-712 - Victron Energy permettra la surveillance de votre parc batterie que ce soit grâce à son afficheur déporté ou grâce à l'application Victron connect sur votre smartphone

Son coffret DC avec sectionneur, parafoudre et disjoncteur assurera la protection de votre champ PV, tandis que les fusibles et sections de câbles en 25mm² et 70mm² seront idéales pour éviter les pertes.





schéma complet

télécharger

guide de montage

télécharger

DEMANDEZ VOTRE DIMENSIONNEMENT SOLAIRE

MATÉRIELS ADDITIONNELS A CE KIT SOLAIRE

Pour aller plus loin

Ce kit prend place dans notre gamme de kits solaires pour une maison autonome en électricité, entre la version 3000 Wc bâtie sur la même batterie PowerBrick de 5,38 kWh et les configurations 5000 et 6000 Wc à parc Pylontech. Les montages plus simples sont réunis dans les kits à monter soi-même. Le régulateur SmartSolar MPPT 250/60 et le convertisseur-chargeur MultiPlus-II 5000 VA sont vendus à l'unité, comme nos batteries lithium. Pour choisir entre deux puissances, contactez-nous : MyShop Solaire accompagne ses clients depuis 2014 et son bureau d'étude intégré dimensionne et conseille gratuitement.

Questions fréquentes

Comment savoir si 4000 W suffisent à ma consommation ?

En chiffrant vos besoins en wattheures par jour, appareil par appareil : puissance multipliée par durée d'usage quotidienne, le tout additionné puis majoré de 20 % pour les pertes de conversion et de stockage. Les repères courants sont de 1200 à 1800 Wh pour un réfrigérateur et un congélateur, 300 à 500 Wh pour l'éclairage LED d'une maison, environ 700 Wh par cycle de lave-linge, 700 à 1000 Wh pour un lave-vaisselle, 500 à 800 Wh pour le multimédia et la bureautique. Avec 4000 Wc, la production estivale couvre très largement ce type de profil, tandis que la production hivernale descend typiquement au tiers de la production d'été. C'est donc votre consommation de décembre et janvier qui décide, et non la moyenne annuelle : notre bureau d'étude fait ce calcul gratuitement à partir de vos relevés.

Quelle autonomie sans soleil ?

La batterie est une PowerBrick+ lithium de 105 Ah en 48 V, soit 5,38 kWh stockés, avec son BMS intégré. Le lithium fer phosphate supporte une décharge bien plus profonde que le plomb : la plus grande partie de ces 5,38 kWh est réellement exploitable, là où un parc plomb de même capacité n'en rendrait que la moitié. Cela représente environ une journée de consommation d'un foyer autonome sans aucun apport solaire. Sur ce kit, le parc est volontairement dimensionné plus serré que la production : c'est le poste à renforcer en premier si vous visez plusieurs jours d'autonomie en hiver.

Un groupe électrogène est-il nécessaire ?

Il est recommandé pour une occupation à l'année, compte tenu du rapport entre la production hivernale et la capacité du parc. Le MultiPlus-II 5000 VA fourni est un convertisseur-chargeur : il accepte une source alternative en entrée, bascule dessus automatiquement, recharge le parc jusqu'à 70 A et dispose de la fonction PowerAssist pour ajouter la puissance des batteries à celle du groupe lors des pointes. Un groupe de 4 à 5 kVA convient. Le lithium acceptant des courants de charge élevés, le groupe tourne peu de temps à chaque appoint.

Peut-on ajouter des panneaux ou une seconde batterie ?

Un second module PowerBrick+ de même référence peut être associé au premier, chaque batterie ayant son propre BMS ; respectez les règles de mise en parallèle du fabricant et évitez les écarts d'âge importants. C'est l'évolution la plus utile sur ce kit. Côté production, la règle maison s'applique : un panneau fournit environ 80 % de sa puissance nominale en conditions réelles, soit 3200 W pour 4000 Wc, divisés par la tension nominale du parc, 48 V, ce qui donne 67 A. Le SmartSolar MPPT 250/60 fourni travaille donc à pleine charge et écrête les pointes de production, fonctionnement normal mais sans réserve : des panneaux supplémentaires demandent un second régulateur.

Faut-il un électricien, et quelles protections sont fournies ?

Le kit est livré avec ses protections côté courant continu : un coffret de protection pour les chaînes photovoltaïques, deux porte-fusibles MEGA-fuse et leurs fusibles, un coupe-batterie 275 A, et le BMS intégré à la batterie qui la protège contre la décharge profonde, la surcharge et les températures extrêmes. La pose des panneaux et le câblage continu se réalisent en suivant le guide fourni. Tout ce qui se trouve en aval du convertisseur relève de l'installation électrique du bâtiment : tableau de répartition, interrupteur différentiel, disjoncteurs et prise de terre, à confier à un électricien.

Qu'est-ce qui n'est pas fourni avec ce kit ?

Les fixations de panneaux ne sont pas incluses et se choisissent selon le support : tuile mécanique, canal, ardoise, bac acier, fibrociment, lestage au sol ou structure modulable. Ne sont pas non plus fournis le tableau électrique et ses protections en courant alternatif, la prise de terre, le groupe électrogène éventuel, le support ou le local des batteries, ni les gaines et chemins de câbles du bâtiment. La bobine de câble solaire livrée couvre une implantation courante ; une grande distance entre les panneaux et le local technique demande du câble en complément.

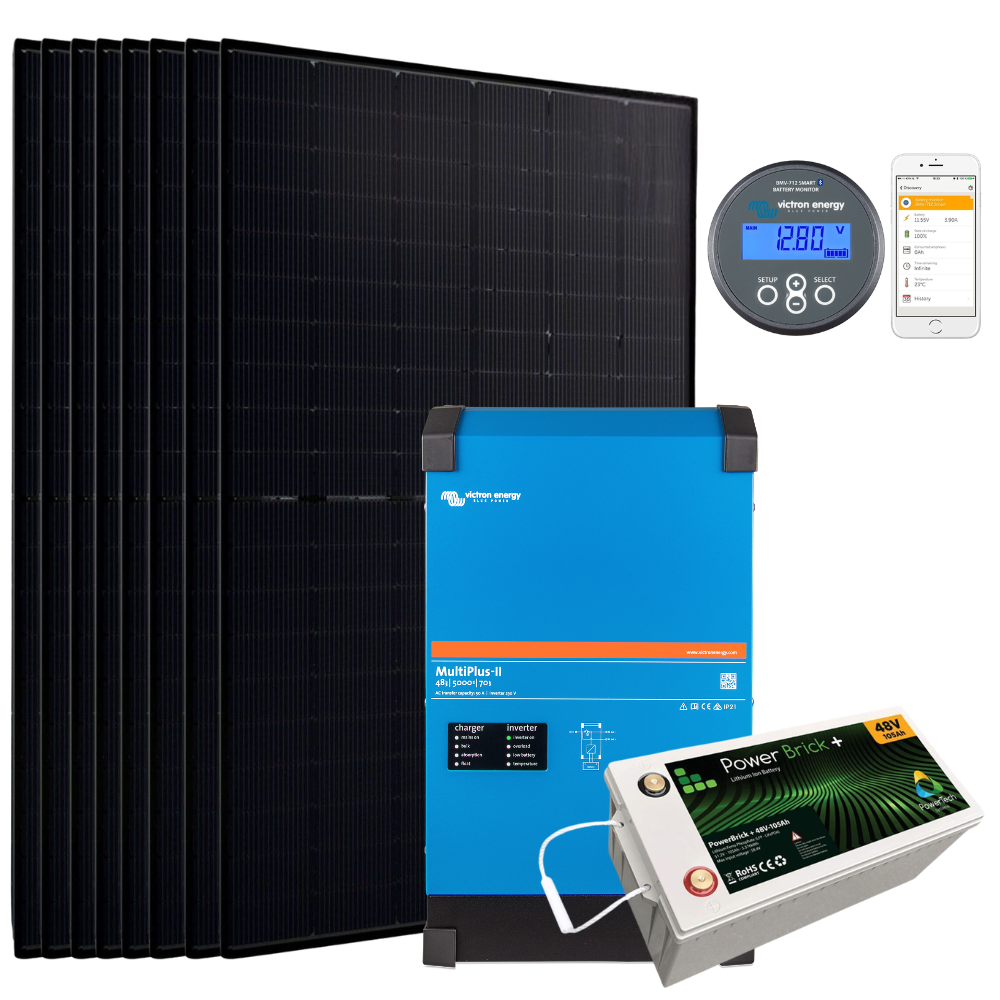

Composition du kit :

• 8 x Jolywood - Bifacial N-type - 500W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 250/60-MC4 (12/24/48V)
• 1 x PowerBrick+ Batterie Lithium 48V/105Ah (BMS intégré)
• 1 x Victron Energy - MultiPlus-II 48V/230V 5000VA 70A-50A
• 1 x Coffret de protection DC 1 à 6kWc - 2 MPPT
• 2 x Stäubli - Pack de 5 paires de connecteurs MC4
• 1 x Bobine de 50m - Cable qualité solaire 6mm²
• 1 x Victron Energy - Controleur de batterie BMV 712 Smart
• 1 x BEP - Coupe batterie - 275A 12V/24V/48V
• 2 x Victron Energy - Fusible MEGA-fuse 80V 200A
• 2 x Victron Energy - Porte fusible MEGA-fuse
• 2 x Victron Energy - Fusible MEGA-fuse 80V - 80A
• 1 x UNITECK - UNICABLE BAT 25.1,5 M8-NU - câble batterie 25mm² - 1,5m - sertissage hexagonal - cosses M8-NU
• 1 x Câble batterie-régulateur/convertisseur de 1.5 m en 25 mm² - cosse M10 - NU
• 1 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-M8
• 2 x Câble électrique souple de 0.4 m de 70 mm² - cosse M8-10
• 1 x Câble électrique souple de 0.4 m de 70 mm² - cosse M8-M8
• 2 x Câble électrique souple de 1.5 m de 70 mm² - cosse M8-10
• 1 x Victron Energy - Interface MK3-USB (VE.Bus to USB)
• 1 x Victron Energy - Cable VE BUS RJ45 UTP
• 1 x Extension de garantie 3 ans offert PowerBrick
