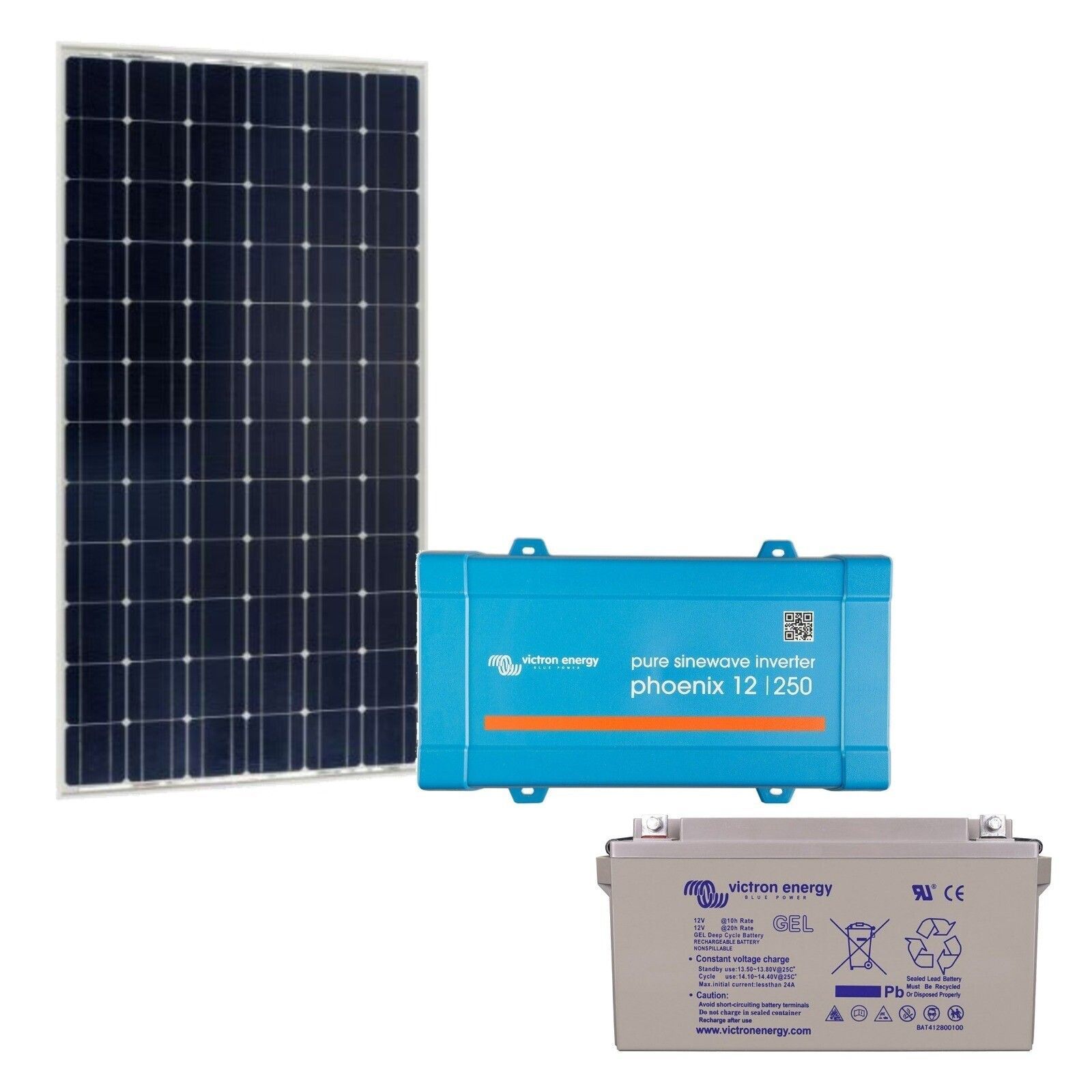

Kit solaire autonome 95W - convertisseur 230V - 250VA

UNITECK - UNIFIX 150 B - support de fixation sol et mur

L’UNIFIX 150 B est le support Uniteck en acier galvanisé destiné aux panneaux solaires de taille intermédiaire, jusqu’à 700 mm de largeur. Il pèse 2,5 kg, se règle en plusieurs positions de 0 à 90° et se fixe aussi bien sur une dalle béton que sur un mur ou une ossature bois. C’est la marche au-dessus de l’UNIFIX 100 B, pour les modules de 140 à 250 W environ montés sur un site isolé, un abri, un local technique ou une façade exposée au sud.

À quoi ça sert

Le support reprend le poids du panneau, encaisse les efforts du vent et lui donne son inclinaison. Sans lui, un module posé à plat perd une part importante de sa production et ne tient pas en place. L’UNIFIX 150 B maintient le panneau par ses deux côtés longs, en position paysage, et le surélève pour laisser l’air circuler sous les cellules.

Il est conçu pour les poses sur plan, là où il n’y a ni tuile ni bac acier : dalle de terrasse, muret, pignon de maison, plancher d’abri de jardin, toiture technique, bardage bois. C’est le support typique d’une installation autonome de quelques centaines de watts — pompe de bassin, éclairage de hangar, portail motorisé, cabane ou relais isolé.

Compatibilité et dimensionnement

Le critère de choix est la largeur du panneau, limitée à 700 mm. En dessous de 560 mm, l’UNIFIX 100 B suffit et coûte moins cher. Au-delà de 700 mm, il faut passer sur les modèles de grand format de la gamme B. Chez Uniteck, l’UNIFIX 150 B reçoit les Unisun 150.12 M, 150.24 M, 165.12 BC et 200.12 BC, et accepte les panneaux d’autres marques qui respectent cette largeur.

• Référence constructeur : 0545
• Matière : acier galvanisé, visserie galvanisée
• Poids : 2,5 kg
• Largeur de panneau admissible : 700 mm maximum
• Inclinaison : multiposition, de 0 à 90°
• Fixation : dalle béton, mur, ossature bois, ou lestage
• Ancrage : goujons M8 non fournis
• Fabrication : France

Prévoyez un support par panneau. Si vous installez plusieurs modules côte à côte, laissez un intervalle entre eux et vérifiez qu’aucun ne porte son ombre sur le suivant en hiver, quand le soleil reste bas sur l’horizon.

Pose et étanchéité

Le montage se fait au sol, support assemblé puis panneau boulonné dessus, avant de présenter l’ensemble à son emplacement définitif. On repère les quatre trous, on perce, puis on ancre avec des goujons M8 choisis selon le matériau : béton plein, parpaing creux, bois massif. L’ancrage est la pièce critique : c’est lui qui reprend l’arrachement en cas de rafale, pas la tôle du support.

Dès qu’un perçage traverse une façade ou une étanchéité, il faut le traiter. Mastic extérieur sur chaque fixation, platine légèrement en surplomb pour créer une goutte d’eau, et surtout un passage de câble distinct, réalisé avec un presse-étoupe ou un passe-paroi en pente descendante vers l’extérieur. Sur une toiture-terrasse, le lestage est préférable au percement de la membrane. Enfin, une installation fixée sur le bâti peut nécessiter une déclaration préalable en mairie : vérifiez-le avant de commencer.

Uniteck

Uniteck fabrique en France des supports de fixation, des panneaux Unisun et des accessoires pour le solaire autonome. La gamme UNIFIX couvre la pose sur surface plane, sur mât, sur toit de camping-car, sur bateau et sur mobilier de signalisation. Chaque support est livré avec sa visserie galvanisée et une notice de montage.

Retrouvez toute notre gamme de fixations pour panneaux solaires, et notamment l’UNIFIX 100 B pour les modules jusqu’à 560 mm de largeur. Voir aussi nos panneaux solaires, notre distribution électrique et protection et nos kits à monter soi-même. Pour un conseil de dimensionnement, notre bureau d’étude intégré vous répond gratuitement au 01 88 24 25 26 ou depuis la page nous contacter.

Questions fréquentes

Quelle largeur de panneau accepte l’UNIFIX 150 B ?

Jusqu’à 700 mm. C’est la seule cote qui compte pour la compatibilité : la longueur et la puissance du module n’entrent pas en jeu tant que la largeur est respectée. Chez Uniteck, cela correspond aux Unisun 150.12 M, 150.24 M, 165.12 BC et 200.12 BC. Un panneau d’une autre marque convient dès lors que son cadre mesure 700 mm ou moins et qu’il dispose de trous de fixation standard.

Puis-je le poser sur une toiture en tuiles ?

Non. Ce support est prévu pour les surfaces planes et rigides. Sur une couverture en tuiles, il faut des crochets de tuile qui prennent appui sur le liteau ou le chevron, et sur un bac acier des pattes à visser dans l’onde haute. Poser un support plat sur une tuile revient à charger un élément qui n’est pas fait pour cela, et le perçage d’une tuile crée une entrée d’eau durable.

Combien de supports faut-il pour trois panneaux ?

Trois : un support complet par module. Les UNIFIX B ne se chaînent pas entre eux comme des rails. Prévoyez aussi l’espacement latéral : sur une rangée orientée plein sud, laissez quelques centimètres entre les cadres pour la dilatation et le nettoyage, et vérifiez l’ombrage mutuel si les panneaux sont installés en plusieurs rangées.

Quelle inclinaison choisir ?

Entre 0 et 90°, le support se bloque sur plusieurs positions. En France métropolitaine, 30 à 35° plein sud reste le meilleur compromis annuel. Pour un usage uniquement estival, descendez vers 15 à 20° ; pour un usage hivernal ou une alimentation à maintenir toute l’année, remontez vers 50 à 60°, ce qui améliore aussi l’autonettoyage par la pluie.

Acier galvanisé et cadre aluminium, y a-t-il un risque de corrosion ?

Le couple acier-aluminium peut créer une corrosion galvanique en milieu humide. La galvanisation du support et de sa visserie limite fortement le phénomène : ne la rayez pas, ne recoupez pas les pièces, et utilisez les rondelles livrées pour répartir l’appui sur le cadre. En bord de mer, inspectez l’ensemble chaque année et reprenez le serrage.

La structure doit-elle être mise à la terre ?

Sur une installation isolée en très basse tension, ce n’est pas une obligation générale. Dès que le support est solidaire d’un bâtiment, qu’il porte plusieurs modules ou qu’il appartient à une installation raccordée au réseau, la liaison équipotentielle de la structure s’impose et doit être réalisée avec une cosse et un conducteur de section adaptée. Faites valider le schéma par un électricien ou par notre bureau d’étude.

Qu'est ce que le SmartShunt 500A/50mV

Le SmartShunt est un contrôleur de batterie. Il mesure la tension et le courant de la batterie. Sur la base des mesures relevées, il calcule l'état de charge, l'autonomie restante, et il conserve une trace des données historiques, telles qu'une décharge profonde, une décharge moyenne et le nombre de cycles.
Le SmartShunt se connecte par Bluetooth à l'application VictronConnect. L'application VictronConnect est utilisée pour afficher tous les paramètres de la batterie supervisée. Elle permet également de saisir ou de modifier des paramètres. Sinon, il est également possible de connecter le SmartShunt à un appareil GX, tel que le ColorControl GX ou le Cerbo GX.
Le SmartShunt dispose d'une entrée auxiliaire qui peut être utilisée pour surveiller la tension d'une deuxième batterie ou pour superviser le point médian d'un banc de batteries. L'entrée auxiliaire peut également être utilisée pour surveiller la température de la batterie à l'aide de la Sonde de température pour BMV en option.

Différences par rapport au Contrôleur de batterie BMV712 :

• Pas d'alarme visuelle et audible programmable.
• Pas de relais programmable

Les éléments du SmartShunt 500A/50mV

• SmartShunt 500 A
• Deux câbles rouges, les deux avec fusible.

Comment fonctionne le SmartShunt ?

La principale fonction du SmartShunt consiste à surveiller et à indiquer l'état de charge d'une batterie, pour savoir le niveau de charge de la batterie, et en particulier, pour éviter une décharge totale à laquelle on ne s'attend pas.
Le SmartShunt mesure en permanence le débit de courant qui entre ou qui sort de la batterie. L'intégration de ce courant au fil du temps (s'il s'agit d'un courant fixe) se réduit pour multiplier le courant et le temps, et donne le montant net d'Ah ajouté ou enlevé.

Téléchargez votre guide de montage

Télécharger

Assistance - SAV

Visualiser



Quelle information  affiche le SmartShunt ?

L'écran d'état du SmartShunt affiche une vue d'ensemble des paramètres importants :

• État de charge.
• Tension de la batterie.
• Courant de batterie.
• Puissance.
• Lecture d'entrée AUX (batterie de démarrage, point médian ou température).

Les parcs à surveiller se trouvent dans la rubrique batteries, les sources de charge dans nos chargeurs de batteries et nos régulateurs solaires, et les appareils de conversion dans la rubrique convertisseurs-chargeurs Victron Energy. Fusibles, coupe-circuits et barres de répartition sont en distribution électrique et protection. Si vous préférez un afficheur en façade plutôt qu une lecture sur téléphone, le BMV-712 Smart remplit la même fonction avec un écran. Notre bureau d études vous conseille gratuitement depuis 2014, contactez-nous.

Questions fréquentes

Quelle différence avec un BMV-712 Smart

La fonction est la même : compter les ampères-heures qui entrent et sortent du parc pour en déduire l état de charge et l autonomie. Le SmartShunt n a simplement pas d afficheur en façade, tout se consulte dans l application VictronConnect. C est plus simple à installer, puisqu il n y a pas de découpe à faire dans un tableau.

Pourquoi ne pas se fier à la tension de la batterie

Parce que la tension dépend du courant en cours, de la température et du temps écoulé depuis la dernière sollicitation. Deux parcs au même voltage peuvent être à des états de charge très différents. Seul le comptage des ampères-heures par un shunt donne une valeur exploitable.

Comment faut-il installer le shunt

Sur le pôle négatif de la batterie, de telle sorte que la totalité du courant du parc le traverse, consommateurs et sources de charge comprises. Un seul câble raccordé directement sur la borne négative fausse le comptage et fait dériver l état de charge sans possibilité de correction.

Combien de capacité utile dois-je prévoir

Additionnez les consommations journalières en wattheures et divisez par la tension du parc. Sur une batterie plomb, ne comptez qu environ la moitié de la capacité nominale comme exploitable ; sur du LiFePO4, la quasi-totalité. Le moniteur sert ensuite à vérifier que la réalité correspond au calcul.

Le relevé d état de charge dérive, que faire

Vérifiez que tout passe bien par le shunt, que la capacité déclarée correspond au parc, et que la batterie atteint régulièrement la pleine charge. Le moniteur se resynchronise lors des charges complètes : si elles n arrivent jamais, le champ solaire ou le chargeur est sous-dimensionné.

Faut-il protéger le fil d alimentation du moniteur

Oui. Le fil fin qui relie l appareil au pôle positif doit être protégé par un petit fusible placé au plus près de la borne. Cela ne dispense évidemment pas du fusible principal du parc et d un coupe-circuit accessible.
