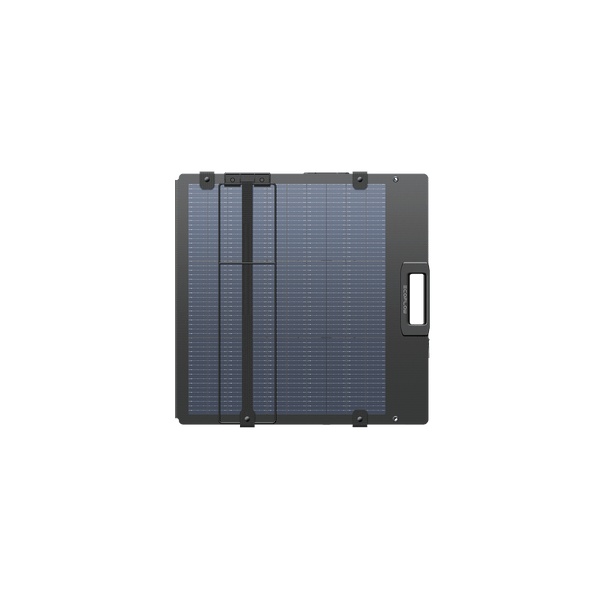

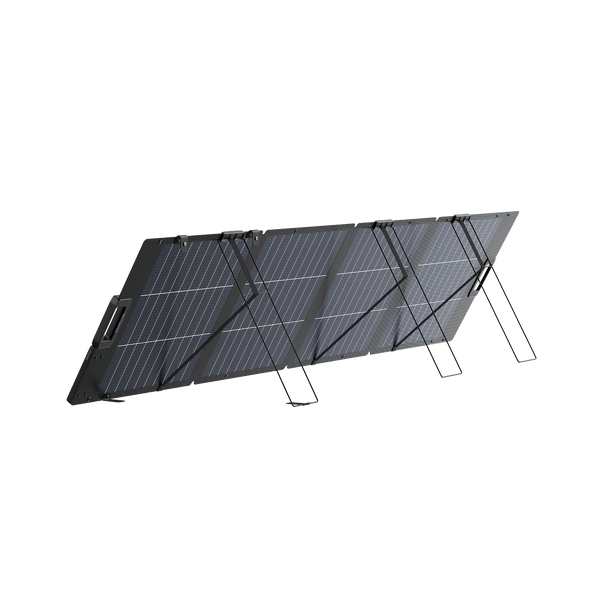

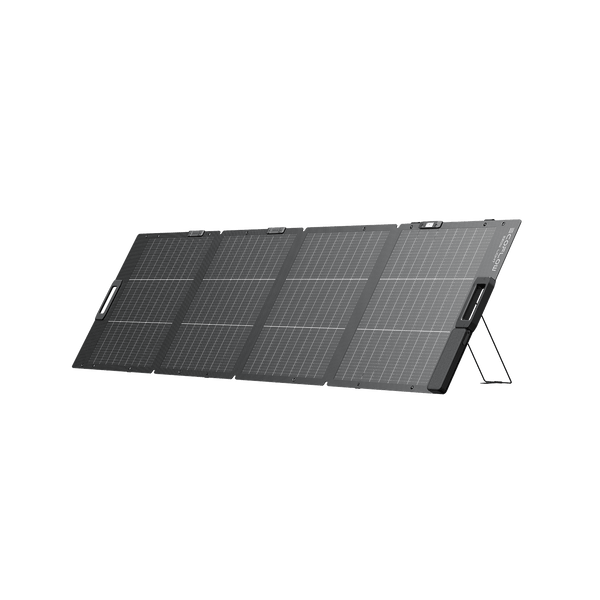

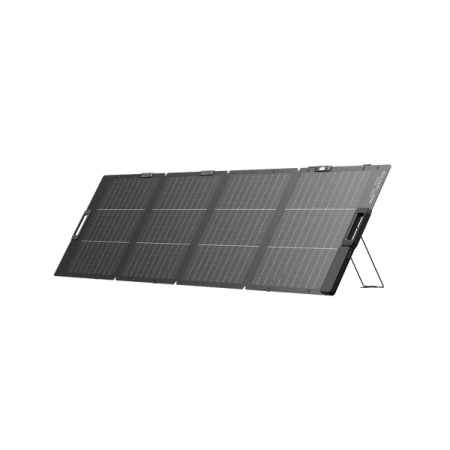

ECOFLOW - Panneau solaire portable léger - 220 W

Câble solaire EcoFlow XT60 vers MC4 de 3,5 m

Ce cordon relie un panneau solaire à une station d’énergie portable EcoFlow des séries DELTA et RIVER. Il mesure 3,5 m et présente à une extrémité une paire de connecteurs MC4, le standard du photovoltaïque, et à l’autre une prise XT60, celle qu’EcoFlow retient pour l’entrée solaire de ses stations. C’est un câble de qualité solaire, c’est-à-dire prévu pour rester dehors : résistance aux ultraviolets, aux écarts de température et aux manipulations répétées.

À quoi ça sert

À passer d’une station que l’on recharge au camping à une station qui se remplit toute seule. Dans un véhicule aménagé, c’est souvent la première étape vers l’autonomie : un panneau posé au sol ou fixé en toiture, ce cordon, et la station fait le reste, puisqu’elle intègre déjà son régulateur, sa batterie et son convertisseur.

Il évite surtout les bricolages. Un raccordement improvisé entre un panneau et une station, avec des dominos ou des adaptateurs empilés, crée des résistances de contact qui chauffent et s’oxydent. En extérieur, l’humidité fait le reste. Un cordon prévu pour cet usage, avec des connecteurs étanches des deux côtés, supprime ce risque.

Comment le dimensionner

La longueur de 3,5 m est pensée pour un panneau posé à côté du véhicule ou fixé sur le toit d’un fourgon compact. Au-delà, la chute de tension devient le critère : elle se calcule sur la longueur aller-retour, soit 7 m de conducteur pour ce cordon, et l’objectif usuel est de rester sous 3 % de la tension nominale. Plus le courant du panneau est élevé, plus cette marge se consomme vite.

L’autre limite à respecter est celle de la station : chaque modèle annonce une tension et un courant d’entrée solaire maximaux, qu’il ne faut pas dépasser en multipliant les panneaux. Vérifiez ces valeurs dans la documentation de votre station avant d’ajouter un module, en tenant compte du fait qu’un panneau délivre en circuit ouvert une tension supérieure à sa tension nominale, d’autant plus par temps froid.

Installation et compatibilité

Côté panneau, les connecteurs MC4 se clipsent et se verrouillent : vérifiez l’encliquetage, car un connecteur mal enfoncé fait un arc et finit par brûler. Côté station, la prise XT60 s’enfonce fermement. Laissez une boucle de mou à chaque extrémité pour que le câble ne tire pas sur les connecteurs, et utilisez un passe-fil à chaque traversée de tôle si vous le faites entrer dans le véhicule.

Un point mérite d’être souligné : ce cordon alimente une station, pas une batterie de service câblée dans le véhicule. Les deux approches sont différentes, et une station portable ne se substitue pas à une installation fixe lorsque les besoins augmentent. Rappelons aussi que sur le tronçon panneaux vers régulateur, le courant est naturellement plafonné par le panneau lui-même : c’est en aval, entre un régulateur et une batterie, que la protection par fusible devient indispensable, posée au plus près de la borne positive.

EcoFlow

EcoFlow s’est imposé sur le marché des stations d’énergie portables, avant d’étendre son offre aux installations fixes de véhicules aménagés avec la gamme Power Kit. Ses accessoires suivent la même logique d’intégration : des connecteurs propriétaires côté appareil, des standards du marché côté panneau, et aucune question à se poser sur la compatibilité.

Si votre projet dépasse l’usage d’une station portable, la question devient celle d’une installation fixe : parc de service, régulateur, convertisseur et protections. Les parcs figurent en batteries, les protections et organes de coupure en distribution électrique et protection, les solutions de recharge en chargeurs de batteries et les onduleurs en convertisseurs Victron Energy. Les ensembles complets, de la toiture à la batterie, sont regroupés en kit solaire camping-car et camion aménagé. Notre bureau d’étude vous aide gratuitement à trancher depuis la page nous contacter ou au 01 88 24 25 26.

Questions fréquentes

Avec quelles stations est-il compatible ?

Avec les stations d’énergie EcoFlow dotées d’une entrée solaire au format XT60, c’est-à-dire les séries DELTA et RIVER. Côté panneau, les connecteurs MC4 constituent le standard du photovoltaïque et se branchent sur l’immense majorité des modules du marché. Vérifiez simplement le format de l’entrée de votre station avant de commander, car les connecteurs diffèrent selon les gammes et les générations.

Combien de panneaux peut-on brancher ?

Ce n’est pas le câble qui fixe la limite mais la station. Chaque modèle annonce une tension et un courant d’entrée solaire maximaux, à ne pas dépasser. Attention à la tension en circuit ouvert d’un panneau, supérieure à sa tension nominale et d’autant plus élevée par temps froid : c’est elle qu’il faut comparer à la limite de la station, pas la valeur nominale. Consultez la documentation de votre appareil, ou appelez notre bureau d’étude au 01 88 24 25 26.

La longueur de 3,5 m est-elle pénalisante ?

Non pour un usage courant. La chute de tension se calcule sur la longueur aller-retour, soit 7 m de conducteur pour ce cordon, et l’on vise moins de 3 % de la tension nominale. Sur un panneau unique et un câble de qualité solaire, la marge est confortable. Elle se réduit si vous multipliez les modules en parallèle, car c’est le courant total qui compte, ou si vous ajoutez une rallonge : dans ce cas, refaites le calcul avant de commander.

Faut-il un fusible sur cette liaison ?

Non sur le tronçon panneau vers station : le courant y est naturellement plafonné par le panneau lui-même, qui ne peut pas débiter plus que son courant de court-circuit. La protection par fusible devient en revanche indispensable dès qu’une batterie entre en jeu, car une batterie peut débiter plusieurs centaines d’ampères dans un court-circuit. Elle se pose alors au plus près de la borne positive et protège le câble, pas l’appareil alimenté.

Peut-on le laisser dehors en permanence ?

C’est un câble de qualité solaire, prévu pour l’exposition aux ultraviolets et aux écarts de température, et ses connecteurs MC4 sont conçus pour rester à l’extérieur une fois verrouillés. Deux précautions prolongent sa vie : vérifier l’encliquetage des connecteurs, car un contact mal enfoncé fait un arc et finit par brûler, et éviter que le câble ne repose sur une arête vive ou ne passe sous une roue, le frottement étant la première cause de défaut en usage mobile.

Cette station remplace-t-elle une installation fixe ?

Elle dépanne très bien et se transporte, mais elle ne remplace pas une installation câblée dès que les besoins augmentent. Une batterie de service fixe, correctement dimensionnée et protégée, alimente l’ensemble de la cellule en permanence, se recharge par le solaire, par l’alternateur et par le secteur, et ne demande pas d’être branchée et débranchée. Les deux approches peuvent cohabiter, mais elles ne répondent pas à la même question : notre bureau d’étude vous aide à trancher gratuitement.
