DFELECTRIC - Manette d'extraction pour fusible à couteaux NH

Description

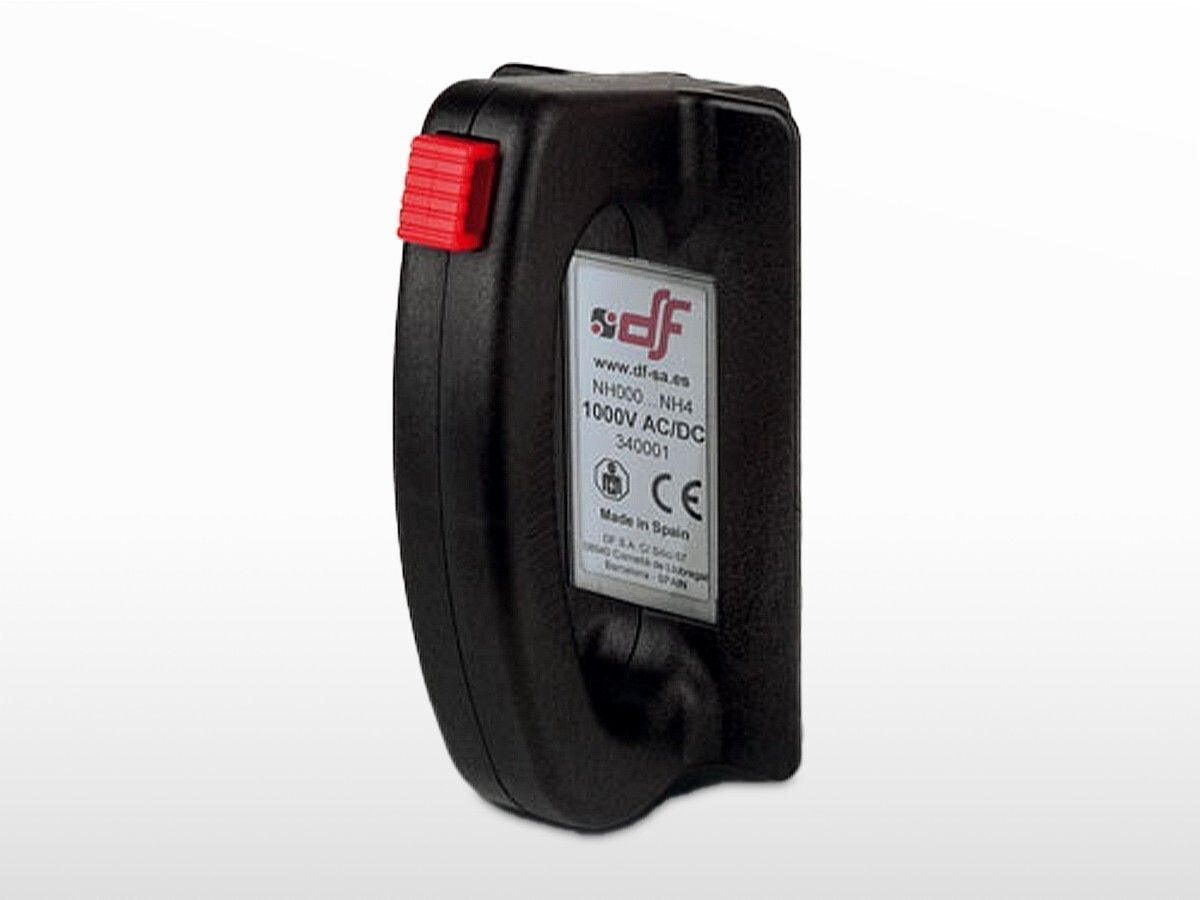

Manette d'extraction pour fusible à couteaux NH DF Electric

Un fusible à couteaux ne se saisit pas à la main. Même socle hors tension, ses lames restent conductrices et un élément qui vient de fondre est brûlant. Cette manette d'extraction isolée est l'outil prévu pour cela : elle agrippe le corps du fusible, permet de le dégager d'un geste et de le remettre en place sans jamais approcher les doigts des parties actives.

À quoi ça sert

Cet outil ne protège pas l'installation : il protège celui qui intervient dessus. Dans un coffret de protection de parc batterie ou dans un tableau de puissance, les fusibles NH sont serrés les uns contre les autres et les plages de raccordement sont à quelques millimètres. La manette donne la prise et la distance nécessaires. Son isolation jusqu'à 1 000 V en alternatif comme en continu couvre largement les tensions rencontrées sur une installation photovoltaïque résidentielle, côté batterie comme côté tableau.

Comment le dimensionner

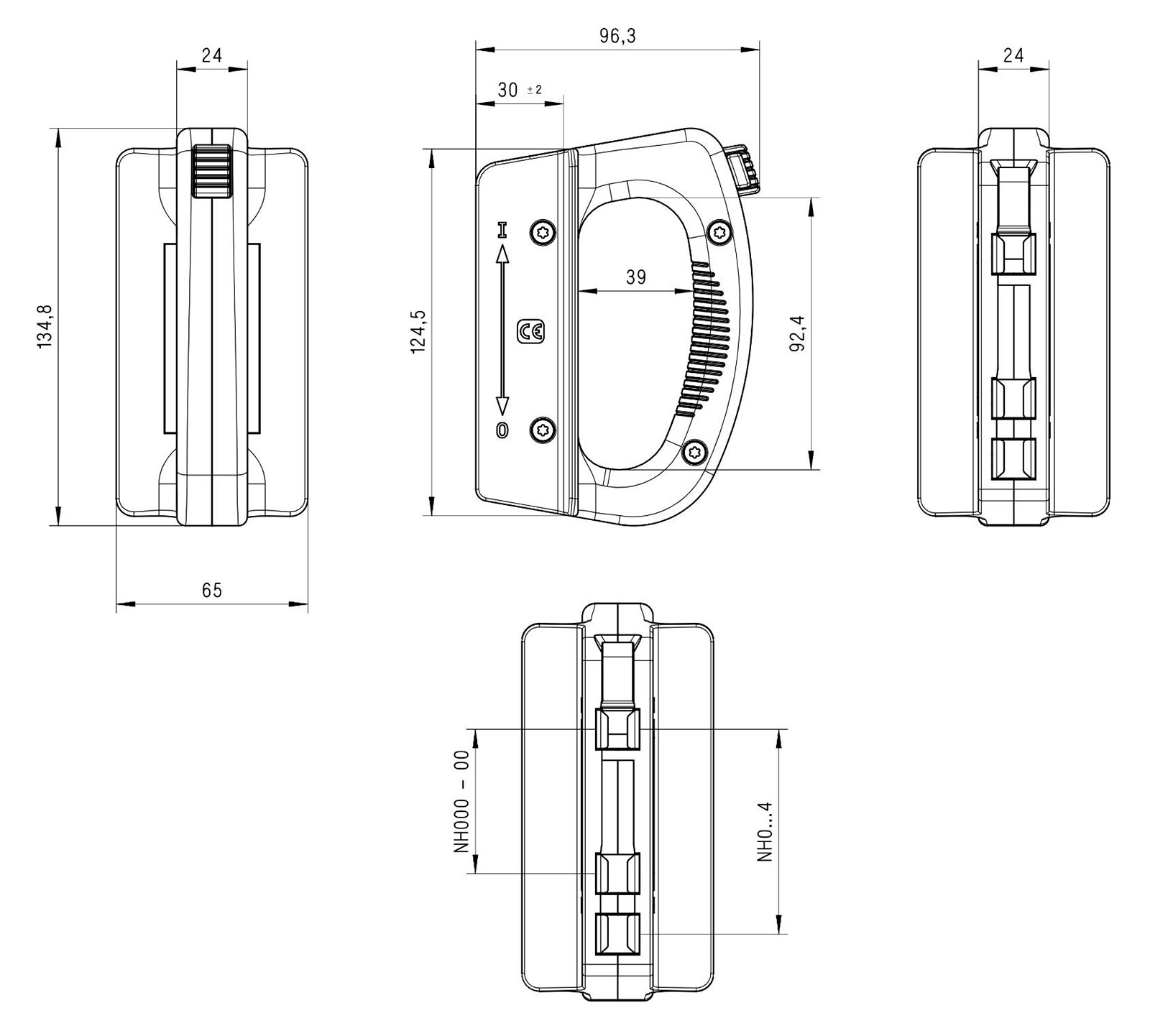

Il n'y a pas de calibre à calculer : la manette est compatible avec l'ensemble des tailles de fusibles HPC au format DIN, de NH000 à NH4, et prend en charge la gamme gG. Un seul outil couvre donc tout un tableau, quels que soient les calibres en place. Vérifiez simplement que vos fusibles relèvent bien du format à couteaux normalisé, et non d'un format boulonné de type MEGA ou ANL, qui se démontent à la clé.

Installation et compatibilité

Coupez l'alimentation et vérifiez l'absence de tension avant toute manoeuvre : un sectionneur en charge ouvert ne dispense pas de ce contrôle. Saisissez le fusible par son corps isolant, dégagez-le d'un mouvement franc et perpendiculaire, sans mouvement de levier qui déformerait les lames et les pinces du socle. À la repose, assurez-vous que le fusible est bien engagé des deux côtés. Un fusible qui fond signale un défaut : cherchez-en la cause avant de le remplacer, et ne montez jamais un calibre supérieur.

DF Electric

DF Electric est un fabricant espagnol spécialisé dans l'appareillage de protection par fusibles. Sa gamme NH couvre toutes les tailles normalisées, des socles aux manettes d'extraction, ce qui permet de composer un ensemble cohérent : un socle à la bonne taille, un fusible au bon calibre et l'outil qui va avec.

Fusibles à couteaux, socles, sectionneurs en charge, porte-fusibles, coupe-circuits et parafoudres sont regroupés dans la rubrique Distribution électrique et protection. Les fusibles NH DF Electric vont du T000 80 A au T3 630 A, et les sectionneurs en charge correspondants reçoivent chaque taille. Ces organes protègent les liaisons de vos batteries et de votre convertisseur Victron Energy.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Pourquoi ne pas retirer un fusible NH à la main ?

Parce que les lames du fusible restent conductrices et que le corps est brûlant après une fusion. Les plages de raccordement voisines sont à quelques millimètres : la manette donne la prise et la distance nécessaires.

Quelles tailles de fusibles cette manette accepte-t-elle ?

L'ensemble des tailles de fusibles HPC au format DIN, de NH000 à NH4, en gamme gG. Un seul outil suffit donc pour tout un tableau, quels que soient les calibres installés.

Quelle tension d'isolation ?

Jusqu'à 1 000 V en alternatif comme en continu, conformément à la norme IEC-EN 60269-2. C'est largement au-dessus des tensions rencontrées sur une installation photovoltaïque résidentielle.

Peut-on manoeuvrer sous tension ?

Non. Coupez l'alimentation et vérifiez l'absence de tension avant toute manoeuvre. Un sectionneur en charge ouvert ne dispense pas de ce contrôle, et l'isolation de l'outil n'autorise pas le travail sous tension.

Quelle différence entre un fusible, un disjoncteur et un coupe-circuit ?

Le fusible fond une fois et protège le câble. Le disjoncteur coupe sur défaut et se réarme. Le coupe-circuit sert à isoler volontairement l'installation pour une intervention ou un hivernage. Les trois se complètent : un fusible au départ de la batterie, un coupe-circuit accessible, et des disjoncteurs sur les circuits secondaires.

Un appareil de protection prévu pour le courant alternatif convient-il en courant continu ?

Non. En alternatif, le courant repasse par zéro cent fois par seconde et l'arc s'éteint de lui-même. En continu, l'arc se maintient et peut détruire un organe qui n'est pas prévu pour cela. Il faut donc des protections marquées DC, dont la tension d'emploi en continu couvre celle du circuit.
