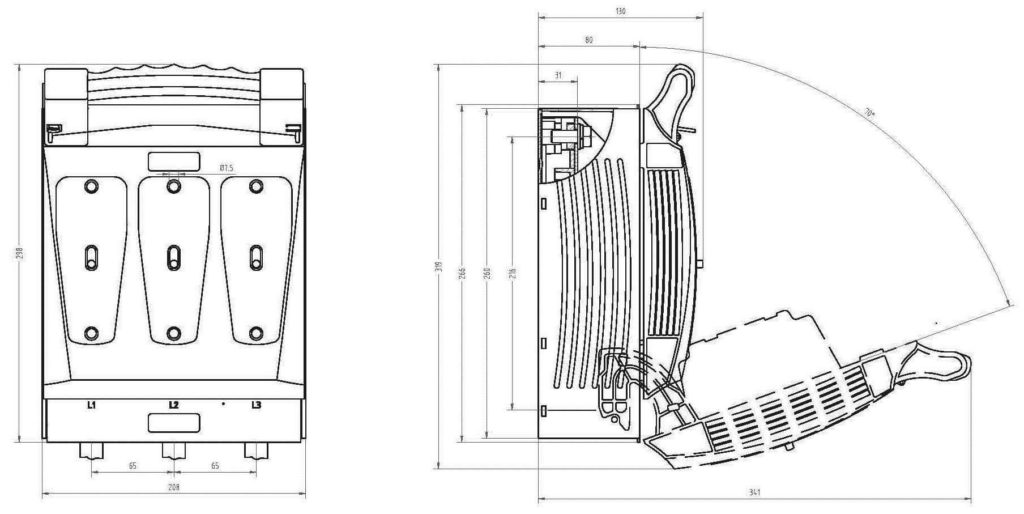

DFELECTRIC - NH T2 400A - Sectionneur en charge pour fusible à couteaux

Fusible HPC à couteaux NH T2 gG 400 A DF Electric

Le fusible à couteaux, dit HPC ou NH, est la protection de référence des tableaux de puissance. Il se glisse dans un socle ou un sectionneur à la taille correspondante et coupe des courants de défaut considérables sans projection ni arc visible. Ce modèle de taille T2 est calibré à 400 A en classe gG, c'est-à-dire usage général : il protège aussi bien contre les surcharges prolongées que contre les courts-circuits.

À quoi ça sert

Un fusible protège le câble, pas l'appareil raccordé au bout. Sur une installation photovoltaïque, on le retrouve aussi bien côté alternatif, en tête de tableau, que côté continu, dans les coffrets de protection de parc batterie où il assure la coupure du câble de puissance au plus près des batteries. Il ne remplace ni le sectionneur, qui permet d'isoler volontairement un départ pour une intervention, ni le différentiel, qui protège les personnes. La classe gG signifie usage général : le fusible réagit aux surcharges durables comme aux courts-circuits, contrairement à un fusible aM prévu pour les seuls courts-circuits sur circuits moteurs.

Comment le dimensionner

Le calibre se choisit sur le courant permanent réellement appelé par la ligne, obtenu en divisant la puissance par la tension, puis en retenant la valeur immédiatement supérieure sans dépasser le courant admissible du câble. En courant continu, notre table de câblage maison donne les couples usuels : en 12 V, 1 200 VA se câble en 35 mm² avec 100 A, 1 600 VA en 50 mm² avec 125 A, 2 000 VA en 70 mm² avec 150 A, 3 000 VA en 95 mm² avec 250 A ; en 24 V, 3 000 VA se câble en 50 mm² avec 125 A et 5 000 VA en 95 mm² avec 200 A. Vérifiez enfin que la taille du fusible, T2 ici, correspond bien à celle du socle ou du sectionneur déjà en place : les tailles ne sont pas interchangeables.

Installation et compatibilité

Le fusible se met en place socle hors tension, à l'aide d'une manette d'extraction isolée : c'est l'outil qui permet de le saisir sans toucher les parties actives, et il ne faut jamais s'en passer. La tension nominale est de 500 V en alternatif et 250 V en continu, pour une fréquence de 42 à 62 Hz et une plage de fonctionnement de -40 à +80 degrés. Le pouvoir de coupure atteint 120 kA sous 500 V alternatif. Un fusible qui fond signale un défaut : cherchez-en la cause avant de le remplacer, et ne montez jamais un calibre supérieur pour faire cesser le symptôme. Le tableau doit rester accessible et son enveloppe adaptée au lieu de pose.

DF Electric

DF Electric est un fabricant espagnol spécialisé dans l'appareillage de protection par fusibles. Sa gamme NH couvre toutes les tailles normalisées, des socles aux manettes d'extraction, ce qui permet de composer un ensemble cohérent : un socle à la bonne taille, un fusible au bon calibre et l'outil qui va avec.

Socles, sectionneurs en charge, manettes d'extraction, porte-fusibles, coupe-circuits et parafoudres sont regroupés dans la rubrique Distribution électrique et protection. Les calibres voisins vont du T000 80 A au T3 630 A, et le sectionneur en charge NH T2 400 A reçoit cette taille de fusible. Côté parc batterie, les fusibles MEGA et ANL de Victron Energy offrent une alternative boulonnée plus compacte. Vérifiez la cohérence de l'ensemble avec vos batteries et votre convertisseur Victron Energy.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Comment choisir le calibre d'un fusible à partir de la puissance et de la tension ?

Divisez la puissance de l'appareil par la tension du parc pour obtenir le courant absorbé, puis retenez le calibre immédiatement supérieur au courant permanent, tout en restant sous le courant admissible du câble. Un convertisseur de 1 200 VA en 12 V appelle ainsi une protection de 100 A sur un câble de 35 mm², le même appareil en 24 V une protection de 60 A sur 25 mm².

Pourquoi la protection se place-t-elle au plus près de la batterie ?

Parce que le fusible protège le câble, pas l'appareil. Tout le tronçon situé entre la borne de la batterie et le fusible reste non protégé : s'il est écrasé ou frotté, rien ne coupe. On vise donc moins de 30 cm, sur le pôle positif, et jamais une pose côté récepteur.

Quelle section de câble et quelle longueur retenir ?

La section se choisit d'abord sur le courant admissible, puis se corrige sur la longueur. Sur une liaison longue, la chute de tension fait perdre de la puissance et chauffer le conducteur : on monte alors d'un cran en section sans augmenter le calibre du fusible, qui reste réglé sur le besoin réel de l'appareil.

Quelle différence entre un fusible, un disjoncteur et un coupe-circuit ?

Le fusible fond une fois et protège le câble. Le disjoncteur coupe sur défaut et se réarme. Le coupe-circuit sert à isoler volontairement l'installation pour une intervention ou un hivernage. Les trois se complètent : un fusible au départ de la batterie, un coupe-circuit accessible, et des disjoncteurs sur les circuits secondaires.

Que signifie la classe gG ?

Usage général. Un fusible gG protège à la fois contre les surcharges prolongées et contre les courts-circuits. Un fusible aM, à l'inverse, n'assure que la protection contre les courts-circuits et s'emploie sur les circuits moteurs, la surcharge étant alors gérée par un relais thermique.

Faut-il un outil pour changer un fusible NH ?

Oui, une manette d'extraction isolée. Elle permet de saisir le fusible sans toucher les parties actives et sans se brûler sur un élément qui vient de fondre. Le remplacement se fait toujours socle hors tension.
