Bluetti - Câble d'extension pour panneaux solaires - 10m

Description

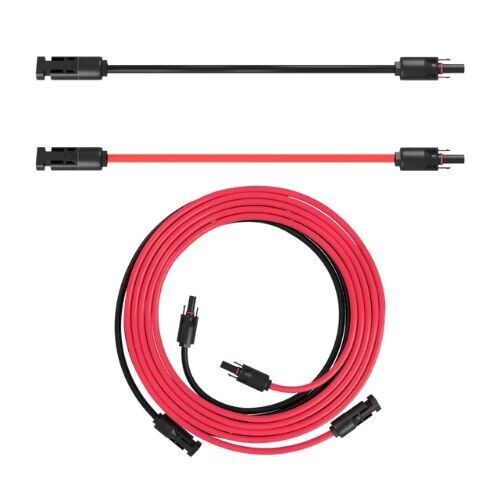

BLUETTI Câble d'extension pour panneaux solaires

L'un des défis récurrents en configuration mobile réside dans la longueur limitée des câbles MC4 d'origine. Trop courts, ils contraignent souvent à laisser la station électrique exposée aux rayons directs du soleil, aux intempéries ou aux regards indiscrets. Ce câble de rallonge BLUETTI apporte une réponse simple et pratique à cette problématique.

En prolongeant la liaison de vos modules photovoltaïques, il vous permet d'isoler votre générateur à l'ombre ou en lieu sûr durant sa charge. Cet accessoire s'adapte à tous vos scénarios d'utilisation : que vous placiez le panneau sur le toit de votre fourgon alors que la batterie reste dans l'habitacle, devant une fenêtre avec la station à l'intérieur de la pièce, ou encore en plein champ avec votre centrale électrique protégée sous un auvent.

Connecteurs MC4, fusibles de chaîne, parafoudres, coffrets et coupe-circuits sont regroupés dans la rubrique Distribution électrique et protection. Pour réaliser vous-même une liaison sur mesure, les bobines de câble solaire existent en 6 mm² sur 10, 50 et 80 m et en 10 mm² sur 50 et 100 m, avec les paires de connecteurs MC4 correspondantes. Cette rallonge accompagne la pose de vos panneaux solaires et le raccordement de votre régulateur solaire.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Quelle section fait ce câble d'extension ?

4 mm², avec des connecteurs MC4 mâle et femelle aux deux extrémités. Cette section convient aux liaisons courantes d'une station portable ; pour une descente longue ou un courant de chaîne élevé, mieux vaut passer sur du 6 ou du 10 mm².

Avec quels appareils est-il compatible ?

Tous les panneaux solaires et toutes les stations BLUETTI à connectique MC4, ainsi que les équipements tiers compatibles MC4. Le standard MC4 est largement répandu, mais il est préférable de conserver la même marque de connecteur de part et d'autre de chaque accouplement.

Comment estimer la perte sur la longueur ?

Plus la liaison est longue, plus la chute de tension ampute la production. Retenez notre convention maison pour l'estimation du courant : un panneau produit environ 80 % de sa puissance nominale en conditions réelles, et l'on divise par la tension nominale du parc, soit 12,8 V pour un parc 12 V lithium, sans marge supplémentaire.

Ce câble protège-t-il l'installation ?

Non. C'est une rallonge : elle transporte la puissance, elle ne coupe rien. La protection du champ photovoltaïque passe par des fusibles de chaîne et, le cas échéant, par un parafoudre en courant continu.

Un appareil de protection prévu pour le courant alternatif convient-il en courant continu ?

Non. En alternatif, le courant repasse par zéro cent fois par seconde et l'arc s'éteint de lui-même. En continu, l'arc se maintient et peut détruire un organe qui n'est pas prévu pour cela. Il faut donc des protections marquées DC, dont la tension d'emploi en continu couvre celle du circuit.

Les connecteurs sont-ils étanches une fois posés ?

Ils le sont une fois correctement accouplés et le presse-étoupe serré sur le diamètre du câble. Déconnectés, ils ne le sont plus : un connecteur laissé ouvert sur une toiture prend l'eau et s'oxyde. Ne laissez jamais une paire désaccouplée exposée.
