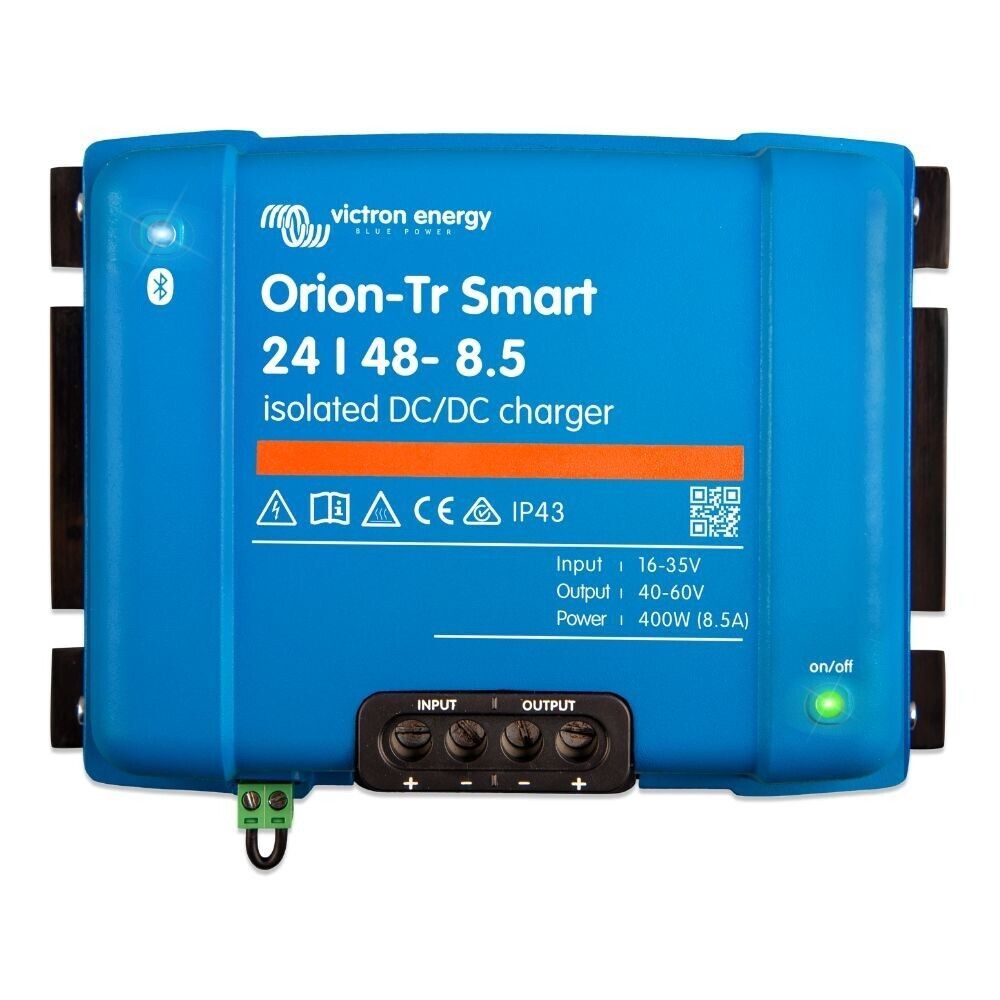

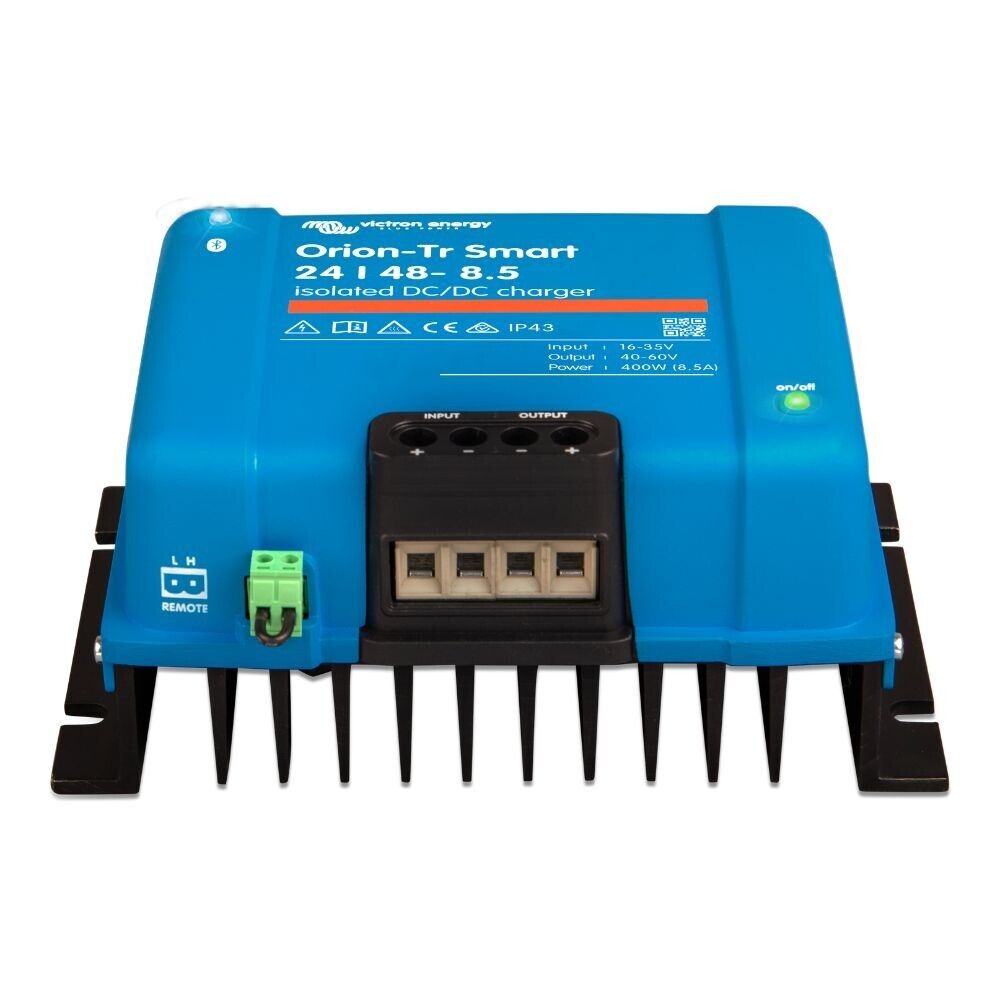

Victron Energy - Chargeur Orion-TR Smart isolé DC-DC 24V/48V - 8,5A

Porte-fusible MIDI Victron Energy : le support des circuits intermédiaires

Entre le fusible principal de la batterie et les petits circuits du tableau, il y a tous les circuits intermédiaires : chargeur DC-DC, régulateur solaire, treuil, réfrigérateur. Le format MIDI est fait pour eux, et ce support en est le point de montage.

Les points forts

• Reçoit les fusibles MIDI-fuse de 30 à 200 A
• Tension d'emploi : 58 V, compatible 12 et 24 V
• Serrage au couple et isolation des parties sous tension
• Fixation par vis sur paroi ou fond de coffre
• Fusible vendu séparément

Pour quels circuits ?

Un chargeur DC-DC, un régulateur MPPT, un circuit de puissance secondaire : tout ce qui demande plus que les quelques ampères d'un tableau à fusibles à lames sans atteindre les calibres du câble principal.

À prévoir avec

Le fusible MIDI au calibre adapté, des câbles de section correspondante et des cosses serties. Notre guide de calcul de section aide à dimensionner l'ensemble.

Victron Energy

Victron Energy est le fabricant néerlandais de référence de l'électricité embarquée et du site isolé. Fusibles, porte-fusibles, busbars et répartiteurs Lynx forment un ensemble cohérent qui s'assemble sans adaptation.

Retrouvez les fusibles MIDI, MEGA et ANL, les autres porte-fusibles, les coupe-circuits, les barres de répartition et les parafoudres dans la rubrique Distribution électrique et protection. Pour un calibre supérieur, le porte-fusible MEGA et le porte-fusible ANL reçoivent des fusibles plus puissants, jusqu'à 500 A pour l'ANL. Vérifiez la cohérence de l'ensemble avec vos batteries, votre convertisseur Victron Energy et votre régulateur solaire.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Quels fusibles accepte-t-il ?

Les fusibles au format MIDI-fuse, de 30 à 200 A sous 58 V. Les fusibles MEGA, plus gros, demandent un porte-fusible MEGA.

Le fusible est-il fourni ?

Non, le support et le fusible se commandent séparément : c'est ce qui permet de choisir le calibre exactement adapté à la section du câble à protéger.

Où l'installer ?

Sur le câble à protéger, au plus près de la source — la batterie ou la barre de répartition d'où part le circuit. Tout le tronçon situé avant le fusible reste non protégé.

Quel calibre choisir ?

Celui qui correspond à la section du câble : 30 A pour du 6 mm², 40 A pour du 6 à 10 mm², 50 A pour du 10 mm². Le calibre doit rester au-dessus du courant permanent du circuit et en dessous du courant admissible du conducteur.

Un appareil de protection prévu pour le courant alternatif convient-il en courant continu ?

Non. En alternatif, le courant repasse par zéro cent fois par seconde et l'arc s'éteint de lui-même. En continu, l'arc se maintient et peut détruire un organe qui n'est pas prévu pour cela. Il faut donc des protections marquées DC, dont la tension d'emploi en continu couvre celle du circuit.

Où installer la protection et avec quel indice de protection ?

Dans un emplacement ventilé, accessible pour le contrôle, à l'abri des projections et hors de portée des contacts accidentels. En soute, en fond de cale ou en local exposé, le porte-fusible nu ne suffit pas : il faut un coffret fermé dont l'indice de protection correspond au lieu de pose.

Fusible MIDI-fuse 58 V - 30 A : protéger un câble de 6 mm²

C'est la pièce la moins chère de l'installation et celle qui évite le sinistre. Un parc batterie au lithium peut délivrer plusieurs milliers d'ampères en court-circuit : sans fusible correctement calibré au départ de la batterie, c'est le câble qui fait office de fusible.

Les points forts

• Calibre de 30 A, format MIDI-fuse
• Tension d'emploi : 58 V, compatible 12, 24 et 48 V
• Section de câble protégée : 6 mm²
• Fabrication Victron Energy

Pour quelle liaison ?

Ce calibre correspond à un chargeur DC-DC de 18 à 25 A ou un régulateur MPPT de 20 A. Le principe reste le même pour toutes les liaisons : on calcule d'abord la section qui tient le courant permanent avec une chute de tension inférieure à 3 %, puis on choisit le fusible juste au-dessus de ce courant. Notre guide de calcul de section détaille la méthode, et notre bureau d'études vérifie gratuitement votre schéma.

À prévoir avec

Un porte-fusible au format MIDI-fuse, des câbles de 6 mm² avec cosses serties, et un coupe-batterie pour isoler le parc lors d'une intervention. Gardez toujours un fusible de rechange de chaque calibre à bord.

Victron Energy

Victron Energy est le fabricant néerlandais de référence de l'électricité embarquée et du site isolé. Ses fusibles et porte-fusibles s'assemblent de façon cohérente avec le reste de la gamme, des busbars aux répartiteurs Lynx.

Questions fréquentes

Quelle section de câble ce calibre protège-t-il ?

Un câble de 6 mm², qui correspond en pratique à un chargeur DC-DC de 18 à 25 A ou un régulateur MPPT de 20 A. Le calibre doit toujours rester au-dessus du courant permanent réellement consommé et en dessous du courant admissible du câble.

Où faut-il placer le fusible ?

Au plus près de la borne positive de la batterie, idéalement à moins de 30 cm. Tout le tronçon situé avant le fusible reste non protégé : c'est la raison de cette règle, et l'erreur la plus fréquente sur les installations que nous reprenons.

Faut-il un porte-fusible dédié ?

Oui, un porte-fusible MIDI, qui garantit le serrage et l'isolation. Un fusible simplement intercalé entre deux cosses n'offre ni l'un ni l'autre et finit par chauffer.

La tension de 58 V convient-elle à mon parc ?

La tension indiquée est la tension maximale que le fusible peut couper sans amorçage d'arc. 58 V couvrent le 12 et le 24 V, et restent utilisables sur un parc 48 V nominal.

Pourquoi un fusible claque-t-il sans court-circuit ?

Trois causes reviennent : un calibre trop juste pour le courant de pointe au démarrage d'un compresseur ou d'un convertisseur, un serrage insuffisant qui crée une résistance de contact et échauffe l'élément fusible, ou un fusible fatigué par des années de cycles thermiques. Vérifiez le couple de serrage avant de remplacer.

À quel convertisseur correspond ce calibre de 30 A ?

Nos conventions de câblage associent, en 12 V, un convertisseur de 375 VA à une section de 6 mm² et à une protection de 30 A : c’est exactement ce calibre. Toujours en 6 mm², un 250 VA se protège en 20 A et un 500 VA en 40 A. En 24 V les paliers descendent, puisque le courant est deux fois plus faible : un 500 VA se protège alors en 20 A. Ces valeurs concernent le circuit de service ; le circuit de démarrage conserve sa propre protection d’origine.
