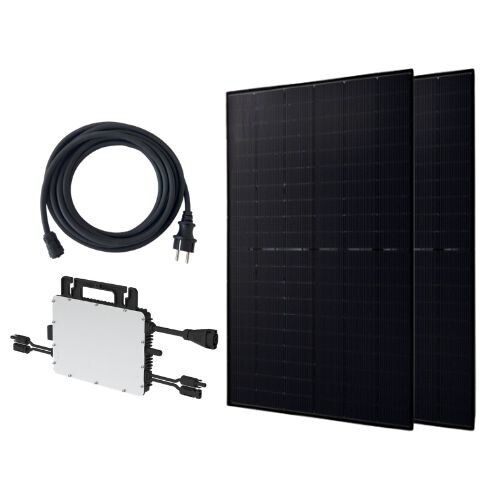

Station solaire à brancher sur prise 1000W bifacial - DMEGC/Hoymiles

Relier une station solaire à sa prise

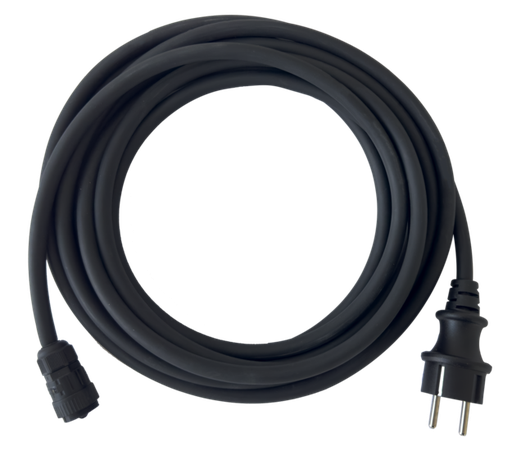

Cette rallonge 230 V de 10 m relie une station solaire plug and play à une prise murale. Son indice IP44 est le point important : il la destine à un usage extérieur, exposé aux projections d'eau, là où une rallonge domestique ordinaire n'a rien à faire dehors.

Un mot sur les rallonges en général : plus le câble est long, plus la chute de tension augmente. Sur une station plug and play de faible puissance, l'effet reste négligeable à 10 m. Ce qui compte davantage, c'est de ne pas chaîner plusieurs rallonges et de dérouler complètement le câble — un câble enroulé sous charge chauffe.

À vérifier avant de commander

• La compatibilité avec votre installation et votre type de raccordement.
• Les caractéristiques techniques détaillées, dans l'onglet dédié de la fiche.
• Les démarches si le produit touche à une installation raccordée au réseau : déclaration, Consuel, convention Enedis.

L'essentiel sur ce produit

Rallonge 230 V d'une longueur de 10 m, indice de protection IP44, destinée à relier une station solaire plug and play à une prise murale. L'IP44 est ce qui la distingue d'une rallonge domestique : elle est prévue pour un usage en extérieur exposé aux projections d'eau.

À qui s'adresse ce produit

Stations solaires plug and play posées au jardin, sur une terrasse ou un balcon, dont la prise murale la plus proche est à quelques mètres.

Questions fréquentes

Pourquoi une rallonge IP44 et non une rallonge ordinaire ?

Parce qu'une station solaire est dehors. L'IP44 protège des projections d'eau et des corps solides ; une rallonge d'intérieur laissée sous la pluie devient un risque électrique, même sans panne apparente.

Peut-on la laisser dehors en permanence ?

Elle est faite pour un usage extérieur, mais évitez les points bas où l'eau stagne et la pleine exposition au soleil, qui durcit la gaine avec le temps.

Puis-je chaîner deux rallonges ?

À éviter. Chaque raccord est un point de contact supplémentaire, donc de chauffe et d'entrée d'eau. Mieux vaut une seule longueur adaptée.

Faut-il dérouler le câble entièrement ?

Oui. Un câble enroulé sous charge dissipe mal sa chaleur. C'est une précaution élémentaire et souvent négligée.

Quelle garantie s'applique ?

Les garanties fabricant figurent dans les caractéristiques techniques de la fiche. Pensez à enregistrer le produit si la marque le demande : plusieurs fabricants conditionnent l'extension de garantie à un enregistrement dans un délai donné après la mise en service.

EasySupport : Le support de pose universel pour sol, mur et balcon

Compatible avec les modules de 30 à 50 mm d’épaisseur, et de largeur maximale de 1334 mm, ce support s’adapte à tous les types de surfaces planes : murs, sols et balcons. Le support est donc adapté pour différentes tailles de panneaux solaires, y compris les panneaux Sharp 425W et Dualsun 500W.

Un support de pose inclinable

Sa conception robuste et son système d’inclinaison réglable garantissent une performance optimale pour vos panneaux solaires. Vous pourrez ainsi maximiser la production d’énergie selon l’emplacement de votre station et la saison. Vous pouvez régler l'angle d'inclinaison de 20 à 35° au sol et jusqu'à 55° au mur ou en balcon afin de profiter de la meilleure production possible !

Le meilleur système de fixation solaire pour sol, mur et balcon

Montez vos panneaux solaires sur le sol, le mur ou le balcon en quelques minutes grâce à la notice de montage claire et détaillée fournie. L’installation est simple et rapide, et s’adapte à tous les types de terrain.

L'essentiel sur ce produit

Support solaire universel EasySupport pour pose au sol, au mur ou sur balcon. Rail en aluminium AL6005-T5, inox SUS304 et caoutchouc EPDM. Modules de 837 à 1334 mm de largeur et de 30 à 50 mm d'épaisseur de cadre. Inclinaison réglable de 20° à 35°, poids brut 10 kg. Il s'adapte à toutes les surfaces planes, y compris aux grands formats résidentiels actuels.

À qui s'adresse ce produit

Autoconsommation sans toiture exploitable : balcon d'appartement, mur de dépendance, sol de jardin ou de cour. La plage de largeur jusqu'à 1334 mm couvre les grands modules récents, là où beaucoup de supports s'arrêtent à 1100 mm.

Questions fréquentes

Que faut-il retenir de ce produit ?

Support solaire universel EasySupport pour pose au sol, au mur ou sur balcon. Rail en aluminium AL6005-T5, inox SUS304 et caoutchouc EPDM. Modules de 837 à 1334 mm de largeur et de 30 à 50 mm d'épaisseur de cadre. Inclinaison réglable de 20° à 35°, poids brut 10 kg. Il s'adapte à toutes les surfaces planes, y compris aux grands formats résidentiels actuels.

Mon panneau est-il compatible ?

La largeur doit être comprise entre 837 et 1334 mm et l'épaisseur de cadre entre 30 et 50 mm. Ces deux valeurs se lisent sur la fiche technique du module. La plage de largeur est large : elle couvre les grands formats résidentiels actuels, ce qui n'est pas le cas de tous les supports.

Sol, mur ou balcon : y a-t-il une version différente ?

Non, le même support couvre les trois. Ce qui change, c'est la fixation côté support : chevilles adaptées au mur, lest ou vissage au sol, étriers de garde-corps sur un balcon. Vérifiez surtout la tenue de ce sur quoi vous fixez.

Quelle inclinaison et pourquoi cette plage ?

De 20° à 35°. C'est la plage qui correspond à une production annuelle équilibrée sous nos latitudes, tout en limitant la prise au vent — un point qui compte particulièrement sur un balcon, où la structure n'est pas lestée.

Les matériaux tiennent-ils dehors ?

Rail en aluminium AL6005-T5, visserie en inox SUS304, interfaces en EPDM : c'est la combinaison classique en extérieur. L'EPDM protège le cadre du contact direct métal sur métal et encaisse la dilatation.

Sur un balcon, que faut-il vérifier avant de commander ?

La nature et la solidité du garde-corps, le règlement de copropriété, et l'exposition réelle — un balcon plein nord ne produira pas, quel que soit le support. Pensez aussi au cheminement du câble jusqu'à une prise ou un tableau.

Un support polyvalent pour un panneau grand format

L'UNIFIX 500 B est un support à inclinaison multi-position conçu et fabriqué par Uniteck à Béziers. Il reçoit un panneau de 350 à 550 W, d'une largeur maximale de 1150 mm, et se fixe sur toute surface plane : mur, sol béton, ossature bois. Il peut aussi être simplement lesté sur une pelouse ou dans du sable.

Sa polyvalence est son vrai argument. Un même support couvre la pose murale d'une dépendance, le sol d'un jardin et le platelage d'une terrasse — ce qui compte quand on ne sait pas encore, à la commande, où le panneau finira par être le mieux exposé.

Caractéristiques

• Produit : Support de fixation UNIFIX 500 B
• Panneau : 350 à 550 W, largeur maximale 1150 mm
• Inclinaison : Multi-position
• Surfaces : Mur, sol béton, ossature bois ; lestage possible sur pelouse ou sable
• Structure : Acier galvanisé
• Visserie : Inox
• Fabrication : Uniteck, Béziers (France)

À vérifier avant de commander

• La largeur de votre panneau : 1150 mm maximum. Beaucoup de modules récents la dépassent — regardez la fiche technique, pas la puissance.
• En pose murale, la nature du support et la fixation adaptée (béton, brique, ossature bois ne se chevillent pas pareil).
• En pose lestée, la stabilité du sol : une pelouse détrempée ne retient rien.
• La mise à la terre du cadre et du support, selon le guide UTE C15-712-1.

L'essentiel sur ce support

Support de fixation Uniteck UNIFIX 500 B pour un panneau solaire de 350 à 550 W, d'une largeur maximale de 1150 mm. Inclinaison multi-position, structure en acier galvanisé, visserie inox. Se fixe sur mur, sol béton ou ossature bois, et peut être lesté sur pelouse ou dans du sable. Conçu et fabriqué par Uniteck à Béziers.

À qui s'adresse ce produit

Pose d'un panneau unique hors toiture : mur de garage ou de dépendance, sol de jardin, terrasse, ossature bois. Convient quand le lieu d'implantation définitif n'est pas encore arrêté, le même support couvrant plusieurs types de surface.

Questions fréquentes

Que faut-il retenir de ce support ?

Support de fixation Uniteck UNIFIX 500 B pour un panneau solaire de 350 à 550 W, d'une largeur maximale de 1150 mm. Inclinaison multi-position, structure en acier galvanisé, visserie inox. Se fixe sur mur, sol béton ou ossature bois, et peut être lesté sur pelouse ou dans du sable. Conçu et fabriqué par Uniteck à Béziers.

Ce support est-il fabriqué en France ?

Oui. Uniteck conçoit et fabrique ses supports UNIFIX en France, à Béziers. L'acier est galvanisé et la visserie en inox, deux choix qui conditionnent la tenue dans le temps bien plus que l'épaisseur annoncée.

Quelle inclinaison choisir ?

Une inclinaison forte (50-60°) privilégie la production d'hiver et le déneigement naturel ; une inclinaison faible (20-30°) favorise l'été et réduit la prise au vent, donc le lest nécessaire. Pour de l'autoconsommation annuelle en France métropolitaine, 30 à 40° est le compromis courant.

Faut-il lester ou visser au sol ?

Visser quand le support est possible — dalle béton, terrasse, platelage : c'est plus compact et plus léger. Lester quand percer n'est pas souhaitable ou possible : terrain nu, location, site temporaire. Le lest doit être dimensionné selon la zone de vent de votre commune.

La mise à la terre est-elle nécessaire ?

Pour une installation raccordée au réseau, oui : la liaison équipotentielle du cadre et de la structure est requise par le guide UTE C15-712-1. Certains supports de la gamme prévoient des zones de fixation dédiées.

Mon panneau est-il compatible ?

Ce sont les dimensions du cadre qui comptent, pas la puissance. Relevez la longueur et la largeur sur la fiche technique de votre module et comparez-les aux limites indiquées : un panneau de même puissance peut avoir un format très différent d'une marque à l'autre.
