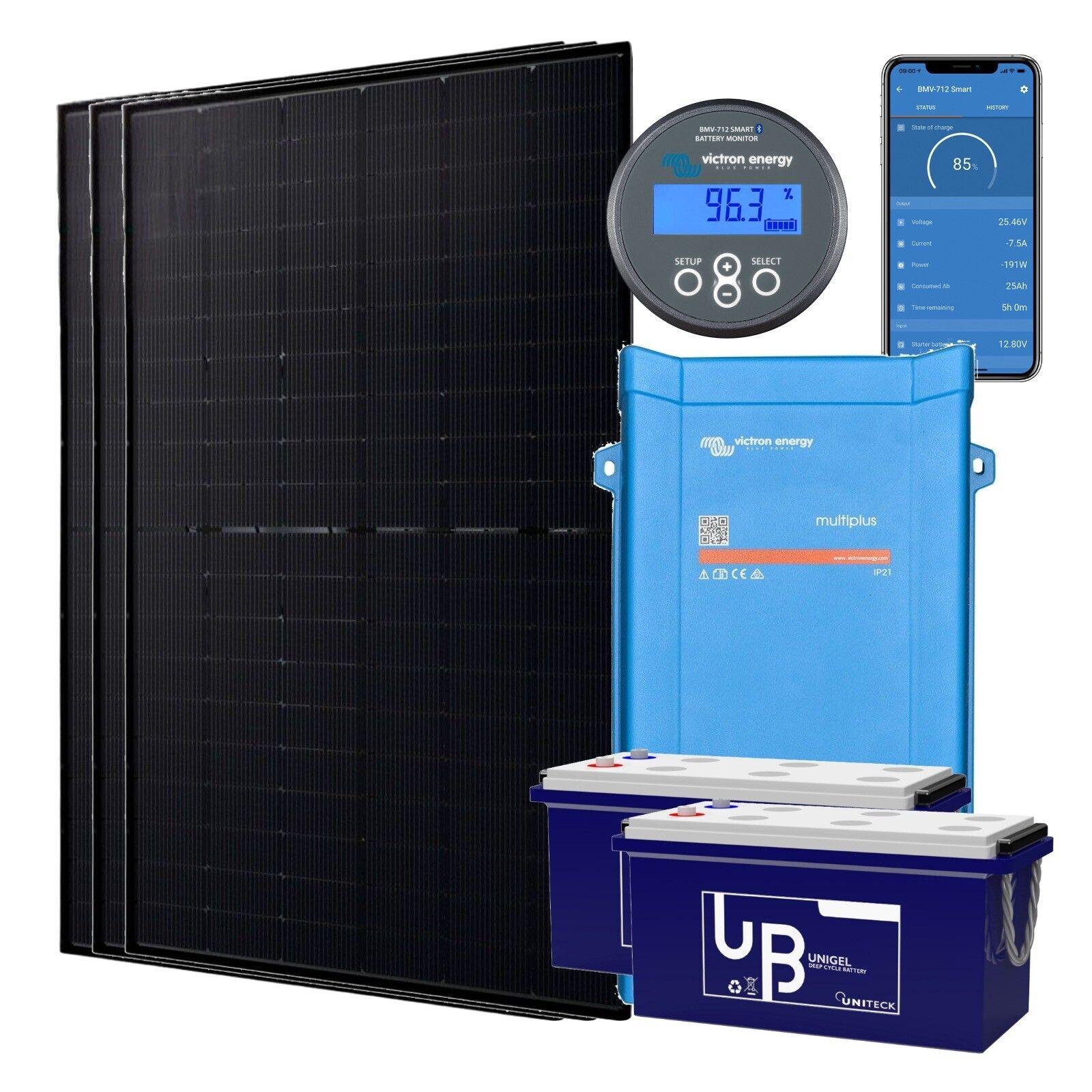

Kit solaire hors réseau autonome 1500W Hybride 1600VA

Description

Le kit solaire 1500W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter une maison ou un chalet hors réseau. Il est composé de :

• • 3 panneau solaire Jolywood 500 Wc : ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils sont fabriqués en France et ont une garantie de 25 ans.
  • 2 Batteries solaires 220Ah 12V - Uniteck : ces batteries stockent l'énergie solaire produite par les panneaux. Elles permettent d'alimenter les appareils électriques même en l’absence de soleil.
  • 1 Convertisseur/Chargeur Multiplus 24V 1600VA - Victron Energy : cet appareil permet de convertir l'énergie solaire en courant alternatif (230V), qui est compatible avec la plupart des appareils électriques.

Comment fonctionne le kit solaire de 1500W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Avantages du kit solaire de 1500W

Le kit solaire de 1500W offre de nombreux avantages, notamment :

• Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
• Il permet d'être indépendant du réseau électrique.

Le kit solaire de 1500W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

le meilleur du soleil avec jOLYWOOD

• Dimensions : 1950 mm x 1134 mm x 30 mm
• Poids : 27,6 kg
• Voc : 43,58 V
• Isc : 14,12 A
• Vmp : 37,47 V
• Imp : 13,34 A
• Garantie : 25 ans



Le panneau solaire 500W Jolywood  offre une efficacité accrue et une durabilité exceptionnelle, grâce à sa technologie avancée N-Type et sa conception en biverre.

• Technologie bifaciale N-Type : capture la lumière sur les deux faces, augmentant la production d'énergie de 10 à 30 % par rapport à un panneau classique.
• Performance en faible luminosité : idéal pour les régions sujettes à des conditions météorologiques variables.
• Rendement énergétique supérieur : un rendement élevé qui permet d'exploiter au mieux chaque rayon de soleil.

Ce panneau monofacial est équipé à son arrière de 2 câbles de 1m sertis d’une paires de connecteur MC4 pour un branchement facile.

Production électrique de vos panneaux solaires
1500W	Nord	Sud
HIVER	1548 Wh/j	2935 Wh/j
ETE	5258 Wh/j	6709 Wh/j

*35° Plein Sud

Régulateur de charge MPPT victron

Le contrôleur de charge SmartSolar MPPT 150/45 permet d'optimiser et charger votre parc batterie. Le SmartSolar est un régulateur solaire avec connexion Bluetooth intégrée afin de consulter et configurer toutes les données via votre smartphone. Aucune clé électronique n’est nécessaire. Grâce à l’application VictronConnect gratuite compatible sur les smartphones Android et Apple, paramétrez et visualisez vos appareils Victron Energy.

Il permet de consulter la production de votre panneau solaire ainsi que la tension du parc batterie.
Le régulateur MPPT est garanti 5 ans.

Le parc batterie GEL Plomb carbone uniteck 220Ah

La batterie GEL PLOMB CARBONE possède de meilleures caractéristiques qu'une batterie gel ou agm classique. Elle peut aisément subir des décharges de 50% en continue et même plus de manière exceptionnelle.

Batterie solaire 220Ah 12V - Uniteck :

• Capacité du parc : 220 Ah
• Tension du parc : 24V
• Durée de vie moyenne : 4 - 5 ans
• Nombre de cycles* : 1750 cycles à 50% de profondeur de décharge
• Énergie disponible : 2640 Wh
• Dimensions d'une batterie : 522 x 221 x 240 mm
• Poids d'une batterie : 59 kg
• Courant de charge du parc : 55 A

le convertisseur / chargeur multi 1600VA

Le convertisseur - chargeur multi 1600VA Victron Energy permet de convertir la tension du parc batterie ( 24V) en 230V pour alimenter jusqu'à 1300W d'appareils en continu ! Les appareils en 230V sont les équipements qui se branchent sur une prise de courant classique comme dans une maison ( chargeurs, ..)

L'avantage du Convertisseur Chargeur MultiPlus 1600VA, si vous avez besoin d'alimenter un appareil ou un ensemble d'appareil électrique de plus de 1300W, c'est possible ! Pour cela rien de plus simple ! Allumez votre groupe électrogène et le surplus sera alimenté par le groupe et vous permettra de ne jamais manquer d'énergie. Par ailleurs, cette fonction de charge du Multiplus permet de recharger votre parc batterie lorsque celle-ci est devient faible.



Le convertisseur - chargeur multi 1600VA Victron Energy

• Tension d'entrée : 24V
• Tension de sortie : 230V
• Puissance de sortie (volt-ampère) : 1600VA
• Puissance de sortie (watt) : 1300W
• Courant de charge du parc batterie : 40A
• Commutateur de transfert : 16A
• Dimensions : 470 x 265 x 120 mm
• Poids : 10,2 kg

Le convertisseur est garanti 5 ans.

DU MATÉRIEL DE QUALITÉ POUR UNE DURÉE DE VIE ET SÛRETÉ MAXIMALE !

Ce kit solaire de forte puissance dispose également de tous les éléments qui vous permettront d'assurer une performance la plus longue, une durée de vie accrue et une sécurité totale !

Afin d'éviter les déséquilibres de charge et gonflements de batteries, il a été doté d'un Battery Balancer !

Son contrôleur de batterie BMV 712- Victron Energy permettra la surveillance de votre parc batterie grâce à l'application Victron connect sur votre smartphone









schéma complet

télécharger

guide de montage

télécharger



MATÉRIELS ADDITIONNELS A CE KIT SOLAIRE

Des fixations peuvent être ajoutés à ce kit ( non incluent) :

Les fixations en toiture ( tuile mécanique, canal, ardoise, Bac Acier, fribociment)

Les fixations au sol à lester ( Ultraground, Ground System)

Les fixations Modulables ( Unifix 800EGF )

Pour aller plus loin

Ce kit figure dans notre sélection de kits à monter soi-même. Pour comparer les puissances disponibles, parcourez les kits solaires pour une maison autonome en électricité. Les batteries permettent d'augmenter la réserve d'énergie, et le convertisseur-chargeur MultiPlus 1600 VA comme le régulateur SmartSolar MPPT 150/45 montés dans ce kit sont aussi vendus à l'unité. Pour valider votre besoin réel, contactez-nous : MyShop Solaire accompagne ses clients depuis 2014 et son bureau d'étude intégré dimensionne et conseille gratuitement.

Questions fréquentes

Quels usages ce kit de 1500 W permet-il de couvrir au quotidien ?

Le bon réflexe est de chiffrer sa consommation en wattheures par jour avant de choisir une puissance. Reprenez chaque appareil, multipliez sa puissance par sa durée d'usage quotidienne, puis additionnez : un réfrigérateur de classe récente demande environ 600 à 900 Wh par jour, un congélateur coffre autant, l'éclairage LED d'une maison de 300 à 400 Wh, une pompe de surface quelques centaines de wattheures selon les cycles, un téléviseur et une box de 400 à 600 Wh. Ajoutez ensuite 20 % pour les pertes. Avec 1500 Wc installés, ce kit produit de l'ordre de 1550 à 2935 Wh par jour en hiver et de 5250 à 6700 Wh par jour en été selon la région et l'orientation. Il couvre confortablement une résidence secondaire équipée, voire une maison occupée à l'année si les postes de chauffage et d'eau chaude sont assurés autrement.

Combien de temps tient-on sans soleil, et quelle différence entre été et hiver ?

Le parc réunit deux batteries GEL plomb-carbone de 220 Ah en 12 V montées en 24 V, soit 5,28 kWh stockés. En technologie plomb, la limite raisonnable est de 50 % de décharge : il faut donc compter environ 2,6 kWh réellement utilisables, soit une bonne journée et demie d'usage moyen sans aucun apport solaire. L'écart entre les saisons est le point décisif : en été la production couvre trois à quatre fois les besoins courants et le parc est plein tous les jours, alors qu'en hiver elle peut tomber au niveau de la consommation quotidienne, voire en dessous pendant plusieurs jours de suite. Dimensionnez toujours sur le mois le plus défavorable de votre usage réel.

Un groupe électrogène est-il nécessaire avec ce kit ?

Il devient utile dès que l'habitation est occupée en permanence d'octobre à février, ou si vous ne pouvez pas réduire vos consommations pendant une semaine grise. Le MultiPlus 1600 VA livré avec le kit est un convertisseur-chargeur : il bascule automatiquement sur une source alternative présente en entrée et recharge le parc à 40 A, si bien qu'un groupe de 2 à 3 kVA se raccorde sans matériel supplémentaire. Deux ou trois heures de fonctionnement suffisent alors à remonter le parc de façon significative. En usage saisonnier, le kit se suffit à lui-même.

Peut-on ajouter des panneaux ou des batteries par la suite ?

Le parc s'agrandit par paires de batteries identiques en technologie, en capacité et en âge : associer des batteries neuves et déjà cyclées, ou du plomb et du lithium, fait vieillir l'ensemble au rythme du maillon le plus faible. Côté production, le régulateur SmartSolar MPPT 150/45 fourni est dimensionné au plus juste pour les 1500 Wc du kit sur un parc 24 V ; toute extension demande donc de vérifier sa réserve réelle, et le plus souvent d'ajouter un second régulateur dédié aux nouveaux panneaux. Faites valider le schéma par notre bureau d'étude avant d'acheter du matériel.

Le montage demande-t-il un électricien, et quelles protections sont incluses ?

Le kit arrive avec ses protections du côté courant continu : deux porte-fusibles MEGA-fuse avec leurs fusibles de 60 A et de 80 A, un coupe-batterie 275 A, un Battery Balancer qui égalise les deux batteries montées en série, et des câbles de 25 mm² conformes à ce qu'exige un MultiPlus de 1600 VA en 24 V. La partie continue, le montage des panneaux et le câblage se réalisent soi-même en suivant le guide fourni. La partie courant alternatif en aval du convertisseur reste en revanche du ressort d'un électricien : tableau de répartition, interrupteur différentiel, disjoncteurs divisionnaires et mise à la terre.

Quelle longévité attendre du parc batterie, et quel suivi prévoir ?

Ces batteries GEL plomb-carbone sont étanches et sans entretien liquide : rien à compléter en eau. Leur durée de vie dépend de la façon dont elles sont utilisées bien plus que de leur âge. Maintenues au-dessus de 50 % de charge et ramenées régulièrement à pleine charge, elles tiennent plusieurs centaines de cycles et couramment cinq à huit ans. Les ennemis sont les décharges profondes répétées, les semaines passées en charge partielle et le gel. Le contrôleur BMV-712 Smart fourni affiche l'état de charge réel sur votre smartphone : consultez-le, c'est le moyen le plus simple de repérer une dérive avant qu'elle n'abîme le parc. Installez les batteries dans un local ventilé et hors gel.

Composition du kit :

• 3 x Jolywood - Bifacial N-type - 500W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 150/45 (12/24/48V)
• 2 x UNITECK - UNIBAT 220.12 GEL - batterie GEL - Plomb Carbone - 220Ah - 12V
• 1 x Victron Energy - Convertisseur-chargeur 24V/230V Multi 1600VA/40-16
• 1 x Victron Energy - Controleur de batterie BMV 712 Smart
• 1 x Victron Energy - Battery Balancer
• 1 x BEP - Coupe batterie - 275A 12V/24V/48V
• 3 x Bobine de 10m - Cable qualité solaire 6mm²
• 3 x Stäubli - Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 1 x Câble électrique souple de 1.5m en 16mm² - cosse M10-NU
• 1 x Câble électrique souple de 1.5m en 16mm² - cosse M8-NU
• 2 x Câble batterie-régulateur/convertisseur de 1.5 m en 25 mm² - cosse M10 - NU
• 2 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-10
• 3 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-M8
• 2 x Victron Energy - Porte fusible MEGA-fuse
• 2 x Victron Energy -Fusible MEGA-fuse 80V - 60A
• 2 x Victron Energy - Fusible MEGA-fuse 80V - 80A
• 8 x Cosse plate M8
• 1 x Interface MK3-USB (VE.Bus to USB) - Victron Energy
• 1 x Victron Energy - Cable VE BUS RJ45 UTP

Caractéristiques techniques
