Kit solaire hors réseau autonome 1000W convertisseur 230V - 800VA

Description

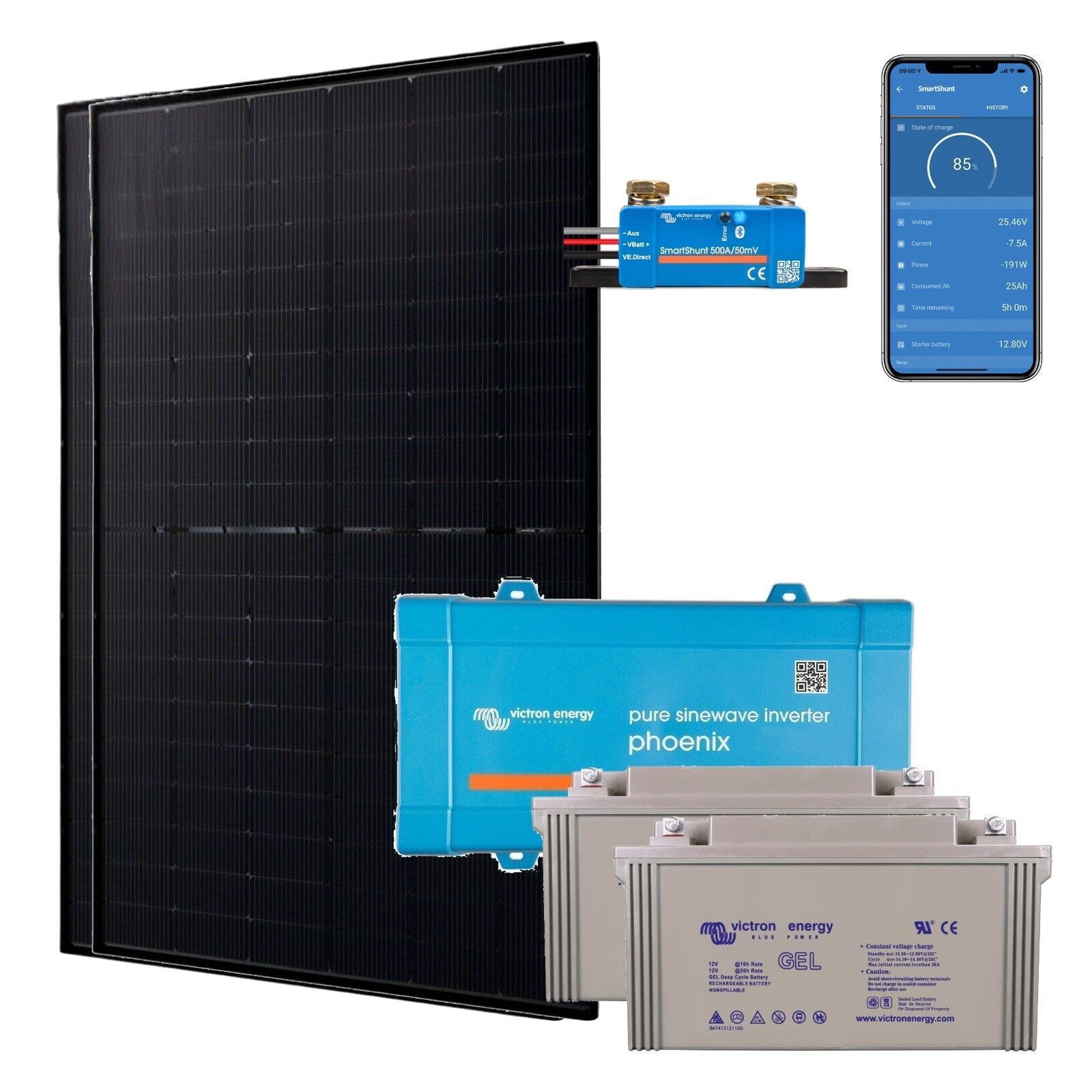

Le kit solaire de 1000W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter une maison ou un chalet hors réseau. Il est composé de :

• 2 panneau solaire Jolywood 500 Wc  : ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils ont une garantie de 25 ans.
• 2 batteries Gel 165Ah Victron Energy: ces batteries stockent l'énergie solaire produite par les panneaux. Elles permettent d'alimenter les appareils électriques même en l’absence de soleil.
• 1 convertisseur phoenix 230V de 800VA pur sinus : cet appareil permet de convertir l'énergie solaire en courant alternatif (230V), qui est compatible avec la plupart des appareils électriques.

Comment fonctionne le kit solaire de 1000W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Avantages du kit solaire hybride de 1000W

Le kit solaire hybride de 1000W offre de nombreux avantages, notamment :

• Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
• Il permet d'être indépendant du réseau électrique.

Le kit solaire de 1000W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

le meilleur du soleil avec jOLYWOOD

• Dimensions : 1950 mm x 1134 mm x 30 mm
• Poids : 27,6 kg
• Voc : 43,58 V
• Isc : 14,12 A
• Vmp : 37,47 V
• Imp : 13,34 A
• Garantie : 25 ans



Le panneau solaire 500W Jolywood  offre une efficacité accrue et une durabilité exceptionnelle, grâce à sa technologie avancée N-Type et sa conception en biverre.

• Technologie bifaciale N-Type : capture la lumière sur les deux faces, augmentant la production d'énergie de 10 à 30 % par rapport à un panneau classique.
• Performance en faible luminosité : idéal pour les régions sujettes à des conditions météorologiques variables.
• Rendement énergétique supérieur : un rendement élevé qui permet d'exploiter au mieux chaque rayon de soleil.

Ce panneau monofacial est équipé à son arrière de 2 câbles de 1m sertis d’une paires de connecteur MC4 pour un branchement facile.

Production électrique de vos panneaux solaires
1000W	Nord	Sud
HIVER	967 Wh/j	1870 Wh/j
ETE	3322 Wh/j	3870 Wh/j

*35° Plein Sud

régulateur de charge MPPT victron

Le contrôleur de charge SmartSolar MPPT 100/30 permet d'optimiser et charger votre parc batterie. SmartSolar est un régulateur solaire avec connexion Bluetooth intégrée afin de consulter et configurer toutes les données via votre smartphone. Aucune clé électronique n’est nécessaire. Grâce à l’application VictronConnect gratuite compatible sur les smartphones Android et Apple, paramétrez et visualisez vos appareils Victron Energy.

Il permet de consulter la production de votre panneau solaire ainsi que la tension du parc batterie.
Le régulateur MPPT est garanti 5 ans.

le parc batterie 24V/165Ah

Composé de 2 batteries Gel 12V/ 165Ah, le parc batterie aura une capacité totale de stockage de 3960 Wh dont 1188Wh utilisable pour alimenter vos consommateurs. Garantie fabricant : 2 ans avec présence d'un moniteur de batterie

Batterie solaire 165Ah 12V - Victron Energy :

• Capacité du parc : 165 Ah
• Tension du parc : 24V
• Durée de vie moyenne : 4 - 5 ans
• Nombre de cycles* : 1800 cycles à 30% de profondeur de décharge
• Énergie disponible du parc : 1188 Wh
• Dimensions d'une batterie : 485 x 240 x 172 mm
• Poids d'une batterie : 48 kg
• Courant de charge du parc : 33 A

le convertisseur phoenix 800VA

Le convertisseur phoenix 24V/230V - 800VA vous permettra d'alimenter l'ensemble de vos consommateurs dont la puissance simultanée ne dépasse les 640W ! Donc, avant de brancher tous vos appareils, vérifiez bien leur puissance et additionnez, elles ne doivent surtout pas dépasser 640W. Cet appareil se situe après votre parc batteries en 24V.

La puissance cumulée de vos appareils ne doit pas dépasser celle de votre convertisseur soit 640W !

Attention à la température, notamment pour l'Afrique ou les camping-cars et camions aménagés (ne pas mettre l'appareil sous un siège !)



Convertisseur- phoenix 24V/800VA 230V :

• Tension d'entrée : 24V
• Tension de sortie : 230V
• Puissance de sortie (volt-ampère) : 800VA
• Puissance de sortie (watt) : 640W
• Poids : 5,5 kg
• Dimensions (H x L x P) : 105 x 216 x 305 mm

DU MATÉRIEL DE QUALITÉ POUR UNE DURÉE DE VIE ET SÛRETÉ MAXIMALE !

Ce kit solaire de forte puissance dispose également de tous les éléments qui vous permettront d'assurer une performance la plus longue, une durée de vie accrue et une sécurité totale !

Afin d'éviter les déséquilibres de charge et gonflements de batteries, il a été doté d'un Battery Balancer !

Son contrôleur de batterie smarthunt - Victron Energy permettra la surveillance de votre parc batterie grâce à l'application Victron connect sur votre smartphone







schéma complet

télécharger

guide de montage

télécharger



MATÉRIELS ADDITIONNELS A CE KIT SOLAIRE

Des fixations peuvent être ajoutés à ce kit ( non incluent) :

Les fixations en toiture ( tuile mécanique, canal, ardoise, Bac Acier, fribociment)

Les fixations au sol à lester ( Ultraground, Ground System)

Les fixations Modulables ( Unifix 800EGF )

Pour aller plus loin : la rubrique kits solaires à monter soi-même propose des configurations voisines, du kit 500 W si vos besoins sont plus modestes au kit 1 500 W pour une occupation plus régulière, et la rubrique maison autonome couvre les installations permanentes. Vous y trouverez aussi les batteries et les convertisseurs Victron Energy pour faire évoluer le kit. Notre bureau d'étude intégré valide gratuitement votre dimensionnement : contactez-nous ou appelez le 01 88 24 25 26.

Questions fréquentes

Quelle consommation journalière ce kit 1000 W couvre-t-il ?

Les deux panneaux de 500 Wc produisent environ 967 à 1 870 Wh par jour en hiver et 3 322 à 3 870 Wh par jour en été, selon que vous êtes au nord ou au sud de la France. Le parc de deux batteries GEL 12 V 165 Ah montées en série forme un ensemble 24 V 165 Ah, soit 3 960 Wh bruts, dont environ 1 188 Wh exploitables par cycle à 30 % de décharge. La puissance simultanée reste limitée à 650 W par le convertisseur : ce kit couvre l'éclairage, le froid alimentaire, la bureautique et le petit électroménager, pas les appareils chauffants.

Quelle autonomie sans soleil, et qu'est-ce qui change entre l'été et l'hiver ?

Avec environ 1 188 Wh exploitables sans dépasser 30 % de décharge, le parc couvre une journée d'usage modéré sans aucune production solaire. En été, la production quotidienne dépasse largement ce volume et le parc se recharge chaque jour. En hiver, elle tombe à 967 ou 1 870 Wh par jour selon la région : une suite de journées couvertes impose de réduire les usages.

Faut-il un groupe électrogène en appoint ?

Le convertisseur Phoenix 24V/230V 800 VA est un onduleur seul : il n'a ni entrée alternative ni chargeur intégré, et un groupe électrogène ne peut donc pas recharger le parc à travers lui. Si vous souhaitez un appoint, prévoyez un chargeur de batterie 230 V séparé, ou un kit construit autour d'un convertisseur-chargeur de type Multi. Notre bureau d'étude vous oriente gratuitement.

Peut-on agrandir le parc batterie ou ajouter des panneaux plus tard ?

Côté solaire, le SmartSolar MPPT 100/30 accepte 100 V de tension à vide et une puissance PV nominale de 880 W sur un parc 24 V : les 1 000 Wc installés dépassent déjà cette valeur et le régulateur écrête la puissance d'entrée. Un troisième panneau impose donc un régulateur plus grand. Côté stockage, une seconde paire de batteries 165 Ah se monte en parallèle, de même modèle et de même âge, avec un équilibrage sur chaque branche.

Faut-il un électricien, et quelles protections sont nécessaires ?

Le kit est livré complet côté courant continu : câble solaire 6 mm² et connecteurs MC4, câbles de batterie à cosses, porte-fusible MEGA-fuse et fusibles, Battery Balancer et coupe-batterie 275 A. Le raccordement côté 230 V, c'est-à-dire le tableau de répartition, le différentiel, les disjoncteurs et la mise à la terre, doit être réalisé par un électricien qualifié.

Quelle est la durée de vie des batteries GEL et quel entretien demandent-elles ?

Les batteries GEL Victron 165 Ah sont données pour 1 800 cycles à 30 % de décharge, soit quatre à cinq ans en usage régulier. Elles sont sans entretien et ne demandent aucun appoint en eau. Le Battery Balancer fourni égalise la tension des deux batteries en série. Installez le parc dans un local ventilé et à l'abri de la chaleur, et surveillez son état de charge avec le SmartShunt 500 A fourni, lisible en Bluetooth.

Composition du kit :

• 2 x Jolywood - Bifacial N-type - 500W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 100/30 (12/24V)
• 2 x Victron Energy - Batterie solaire 165Ah GEL 12V
• 1 x Victron Energy - Convertisseur Phoenix 24V/230V 800VA Pur Sinus VE-Direct
• 1 x Victron Energy - Moniteur de batterie SmartShunt 500A/50mV
• 1 x BEP - Coupe batterie - 275A 12V/24V/48V
• 1 x Victron Energy - Battery Balancer
• 2 x Victron Energy - MIDI-fuse 58V - 40A
• 1 x Victron Energy - Porte fusible MIDI-fuse
• 3 x Stäubli - Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 3 x Bobine de 10m - Cable qualité solaire 6mm²
• 1 x Pack de 20 cosses solaires M6-M8-M10
• 1 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-10
• 1 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-M8
• 1 x Victron Energy - Porte fusible MEGA-fuse
• 2 x Victron Energy -Fusible MEGA-fuse 80V - 60A

Caractéristiques techniques
