Coffret de protection AC 3kVa - Multiplus II

Description

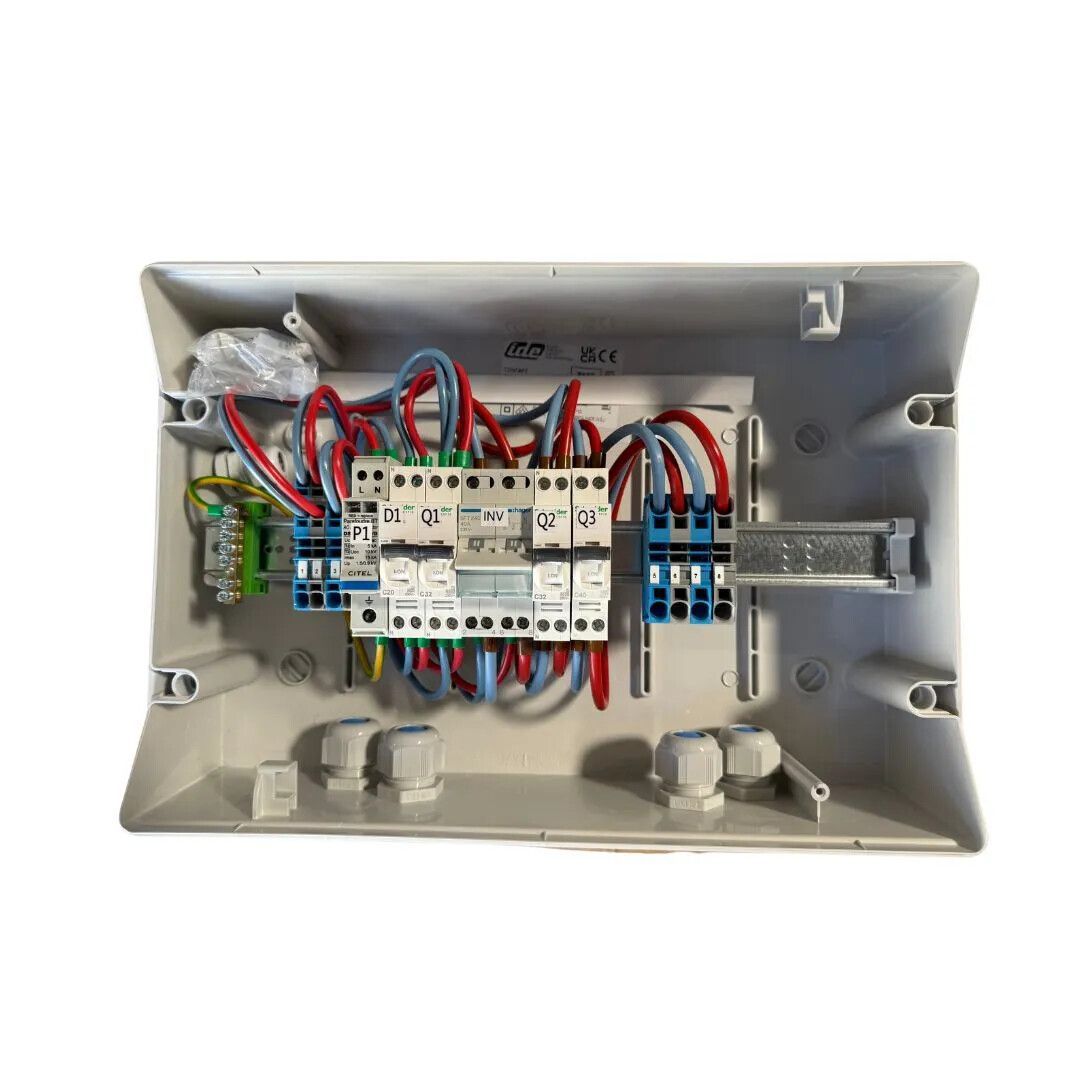

Coffret de protection AC 3 kVA pour MultiPlus II

En sortie d'un convertisseur-chargeur, il ne suffit pas d'un disjoncteur : il faut répartir les circuits, assurer la protection des personnes et se prémunir des surtensions. Ce coffret photovoltaïque assemblé en France regroupe l'ensemble dans une enveloppe modulaire étanche : trois départs protégés, un interrupteur différentiel haute immunité et un parafoudre de type II avec sa propre protection.

À quoi ça sert

Chaque disjoncteur protège le câble du circuit qu'il alimente, pas l'appareil raccordé au bout : trois départs, soit environ 1 380 W par circuit sous 230 V. L'interrupteur différentiel de 30 mA, lui, protège les personnes contre les contacts indirects, ce qu'aucun disjoncteur ne fait. Le parafoudre de type II écoule les surtensions vers la terre, mais il ne fonctionne qu'avec une prise de terre de bonne qualité : c'est une erreur fréquente que d'installer l'un sans vérifier l'autre. Côté continu, entre la batterie et le convertisseur, il faut une protection distincte par fusible de puissance.

Comment le dimensionner

Les calibres sont déterminés par la puissance disponible et la tension du réseau. Ici, chaque départ est protégé à 6 A, soit environ 1 380 W sous 230 V, et le différentiel est dimensionné à 25 A avec une sensibilité de 30 mA. Répartissez les circuits de manière que la somme des consommations simultanées reste dans ce que le MultiPlus II de 3 kVA peut délivrer. Côté continu, le dimensionnement suit une logique très différente et notre table de câblage maison donne les couples usuels : 3 000 VA en 12 V avec 95 mm² et 250 A, ou 3 000 VA en 24 V avec 50 mm² et 125 A.

Installation et compatibilité

Le coffret arrive pré-câblé : il reste à le fixer, à percer les entrées de câble et à raccorder les départs. L'enveloppe modulaire de douze modules est IP65, IK08, de classe II et traitée anti-ultraviolet, ce qui autorise une pose en environnement exposé. Le parafoudre exige une liaison de terre courte et de bonne section, aussi directe que possible : une descente longue et sinueuse annule une grande partie de son effet. Posez les étiquettes normalisées fournies, testez le différentiel après mise en service, et laissez l'accès libre aux manoeuvres de réarmement.

Un coffret pensé pour la norme

L'équipement de ce coffret suit les recommandations du guide UTE C15-712-1 applicable aux installations photovoltaïques, jusqu'aux étiquettes normalisées livrées avec. C'est un gain de temps réel sur le chantier, et surtout l'assurance que l'appareillage retenu est cohérent entre lui : le parafoudre protégé par son propre disjoncteur, le différentiel de type haute immunité pour éviter les déclenchements intempestifs, l'enveloppe classe II anti-ultraviolet.

Coffrets DC, fusibles, porte-fusibles, coupe-circuits, barres de répartition et parafoudres sont regroupés dans la rubrique Distribution électrique et protection. Les coffrets AC pour MultiPlus II 3 et 5 kVA couvrent l'entrée et la sortie du convertisseur avec des calibres plus élevés, et le coffret DC 125 A protège la liaison vers le parc. Vérifiez la cohérence de l'ensemble avec vos batteries et votre convertisseur Victron Energy.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Quelle puissance par départ ce coffret autorise-t-il ?

Chaque départ est protégé à 6 A, soit environ 1 380 W sous 230 V. La somme des consommations simultanées des trois circuits doit par ailleurs rester dans ce que le convertisseur de 3 kVA peut délivrer.

À quoi sert l'interrupteur différentiel de 30 mA ?

À protéger les personnes contre les contacts indirects, en coupant dès qu'un courant de fuite vers la terre apparaît. Un disjoncteur ne remplit pas cette fonction : il protège le câble contre les surintensités, pas les personnes.

Le parafoudre fonctionne-t-il sans prise de terre ?

Non, et c'est l'erreur la plus fréquente. Un parafoudre écoule les surtensions vers la terre : sans une prise de terre de bonne qualité et une liaison courte, il ne peut pas faire son travail.

Un appareil de protection prévu pour le courant alternatif convient-il en courant continu ?

Non. En alternatif, le courant repasse par zéro cent fois par seconde et l'arc s'éteint de lui-même. En continu, l'arc se maintient et peut détruire un organe qui n'est pas prévu pour cela. Il faut donc des protections marquées DC, dont la tension d'emploi en continu couvre celle du circuit.

Quelle différence entre un fusible, un disjoncteur et un coupe-circuit ?

Le fusible fond une fois et protège le câble. Le disjoncteur coupe sur défaut et se réarme. Le coupe-circuit sert à isoler volontairement l'installation pour une intervention ou un hivernage. Les trois se complètent : un fusible au départ de la batterie, un coupe-circuit accessible, et des disjoncteurs sur les circuits secondaires.

Où installer la protection et avec quel indice de protection ?

Dans un emplacement ventilé, accessible pour le contrôle, à l'abri des projections et hors de portée des contacts accidentels. En soute, en fond de cale ou en local exposé, le porte-fusible nu ne suffit pas : il faut un coffret fermé dont l'indice de protection correspond au lieu de pose.
