Victron Energy - Lynx Distributor - M10

Description

Lynx Distributor M10 Victron Energy

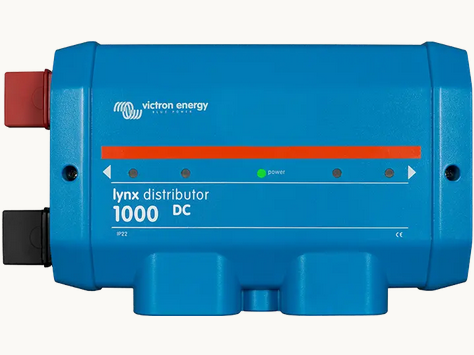

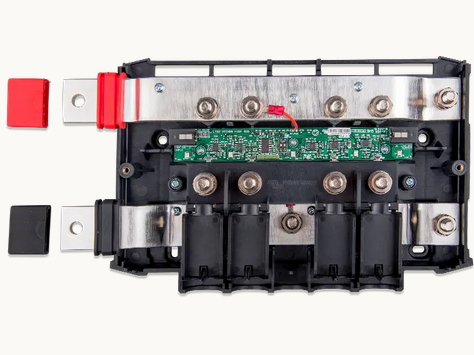

Le Lynx Distributor est le module de répartition du système Lynx : une barre omnibus continue qui reçoit quatre départs, chacun protégé par son propre fusible, avec une LED en façade qui indique l'état de chaque protection. Cette version est équipée de barres M10. Elle transforme un câblage en étoile improvisé sur les bornes de batterie, source classique de points chauds, en une distribution ordonnée où chaque départ est identifié et protégé.

À quoi ça sert

Le Lynx Distributor répartit la puissance continue entre plusieurs circuits et porte leurs protections. Chaque emplacement reçoit un fusible au format MEGA, au calibre du départ qu'il protège, et la LED de façade signale immédiatement un fusible fondu, ce qui évite le démontage à l'aveugle. Il ne remplace pas la protection principale du parc, qui reste assurée par le fusible logé dans le Lynx Shunt ou par un fusible boulonné au plus près de la batterie, ni le coupe-circuit général qui permet d'isoler volontairement l'installation.

Comment le dimensionner

Chaque départ se dimensionne indépendamment : on divise la puissance de l'appareil par la tension du parc pour obtenir le courant, on retient le calibre de fusible immédiatement supérieur au courant permanent et on vérifie qu'il reste sous le courant admissible du câble raccordé. Notre table de câblage maison donne les couples usuels : en 12 V, 1 200 VA se câble en 35 mm² avec 100 A, 2 000 VA en 70 mm² avec 150 A, 3 000 VA en 95 mm² avec 250 A ; en 24 V, 3 000 VA se câble en 50 mm² avec 125 A. Les barres sont prévues pour le système Lynx 1 000 A : c'est la somme des départs, et non un seul d'entre eux, qui doit rester dans cette limite.

Installation et compatibilité

Le module se boulonne directement aux modules Lynx voisins, ce qui assure la continuité des barres sans câble intermédiaire. Les départs se raccordent par cosses sur les goujons M10 : vérifiez que vos cosses sont au bon diamètre avant la pose, les versions M8 et M10 n'étant pas interchangeables. Serrez franchement sans excès et contrôlez le serrage après la mise en service. Les fusibles ne sont pas inclus : ils se choisissent au calibre de chaque départ. Prévoyez un emplacement ventilé, accessible pour l'échange des fusibles, et un coffret fermé si le lieu de pose est exposé aux projections ou aux contacts accidentels.

Le système Lynx

Le système Lynx de Victron Energy est une distribution continue modulaire : des modules se juxtaposent et se boulonnent les uns aux autres pour former un jeu de barres continu dimensionné pour 1 000 A. On y raccorde les batteries par un Lynx Power In, on y insère la mesure et la protection principale par un Lynx Shunt, et on y répartit les départs par un Lynx Distributor. L'intérêt est double : un câblage propre et court, et la possibilité d'ajouter un module sans tout redéfinir.

Fusibles MEGA, porte-fusibles, coupe-circuits et parafoudres sont regroupés dans la rubrique Distribution électrique et protection. Le Lynx Power In sert de point de raccordement des batteries et le Lynx Shunt VE.Can ajoute la mesure et la protection principale ; côté fusibles, le MEGA-fuse 80 V - 80 A couvre un câble de 25 mm² et le MEGA-fuse 58 V - 300 A les départs les plus chargés. Vérifiez la cohérence de l'ensemble avec vos batteries et votre convertisseur Victron Energy.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Comment choisir le calibre d'un fusible à partir de la puissance et de la tension ?

Divisez la puissance de l'appareil par la tension du parc pour obtenir le courant absorbé, puis retenez le calibre immédiatement supérieur au courant permanent, tout en restant sous le courant admissible du câble. Un convertisseur de 1 200 VA en 12 V appelle ainsi une protection de 100 A sur un câble de 35 mm², le même appareil en 24 V une protection de 60 A sur 25 mm².

Pourquoi la protection se place-t-elle au plus près de la batterie ?

Parce que le fusible protège le câble, pas l'appareil. Tout le tronçon situé entre la borne de la batterie et le fusible reste non protégé : s'il est écrasé ou frotté, rien ne coupe. On vise donc moins de 30 cm, sur le pôle positif, et jamais une pose côté récepteur.

Quelle section de câble et quelle longueur retenir ?

La section se choisit d'abord sur le courant admissible, puis se corrige sur la longueur. Sur une liaison longue, la chute de tension fait perdre de la puissance et chauffer le conducteur : on monte alors d'un cran en section sans augmenter le calibre du fusible, qui reste réglé sur le besoin réel de l'appareil.

Quelle différence entre un fusible, un disjoncteur et un coupe-circuit ?

Le fusible fond une fois et protège le câble. Le disjoncteur coupe sur défaut et se réarme. Le coupe-circuit sert à isoler volontairement l'installation pour une intervention ou un hivernage. Les trois se complètent : un fusible au départ de la batterie, un coupe-circuit accessible, et des disjoncteurs sur les circuits secondaires.

Les fusibles sont-ils fournis avec le Lynx Distributor ?

Non. Les quatre emplacements sont livrés vides, car le calibre dépend de chaque départ. Il faut commander séparément des fusibles au format MEGA, au calibre déterminé par le courant permanent de la ligne protégée.

Quelle différence entre les versions M8 et M10 ?

Le diamètre des goujons de raccordement. Les cosses de vos câbles doivent correspondre : une cosse M8 sur un goujon M10 ne tient pas correctement et crée un point chaud. Vérifiez ce point avant la commande, surtout si vous complétez un système Lynx déjà en place.
