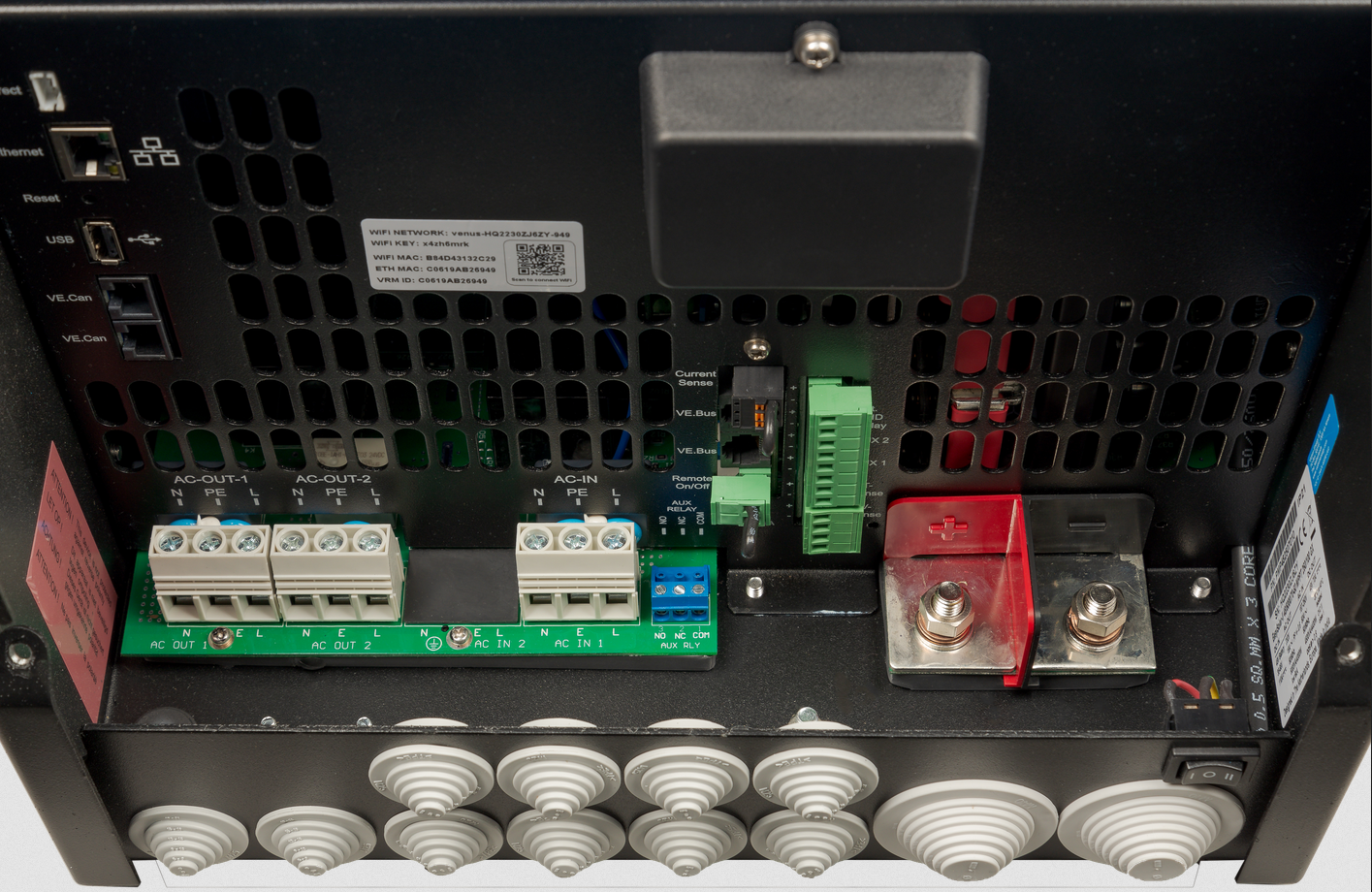

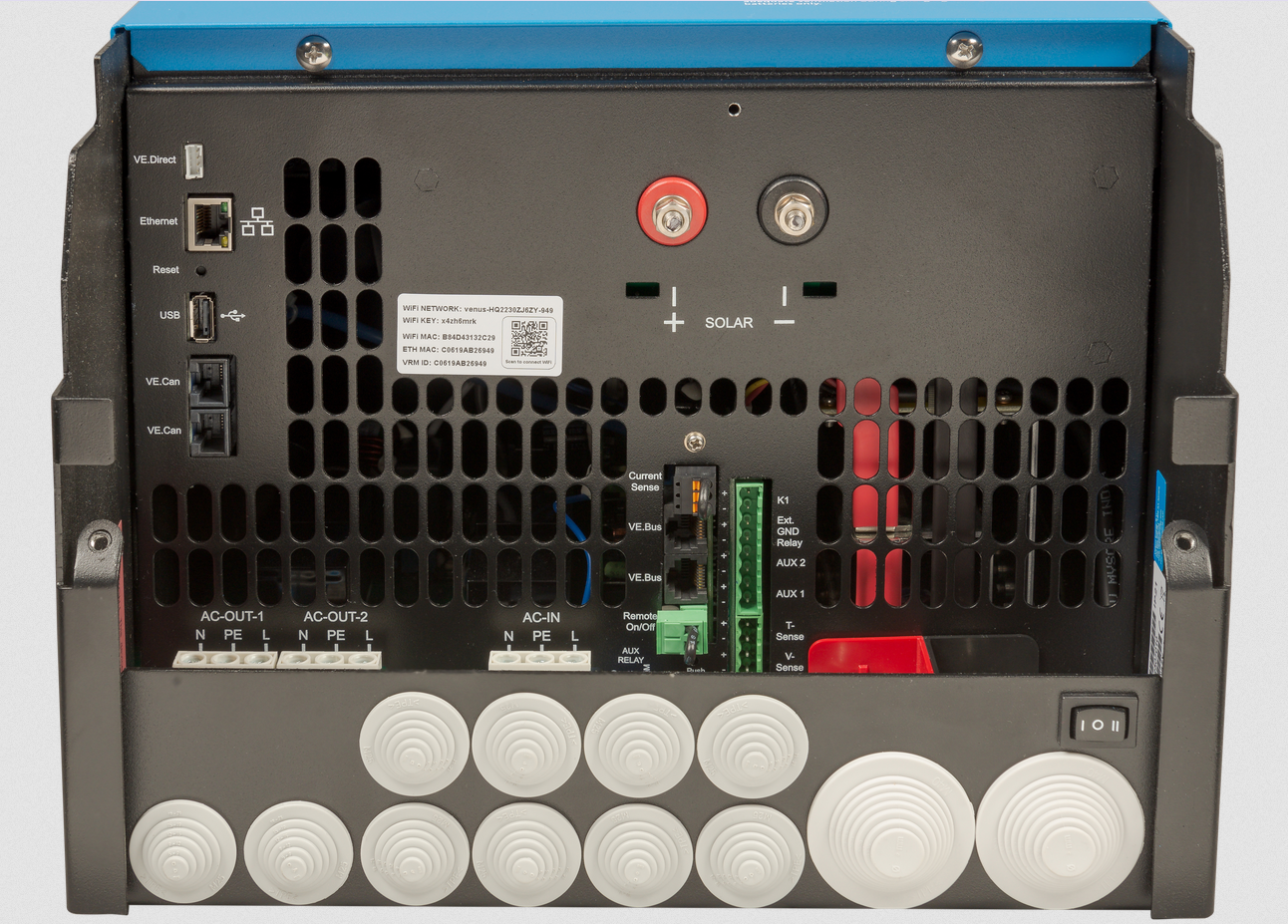

Victron Energy - EasySolar-II 48/5000/70-50 MPPT 250/100 GX

Dongle VE.Bus Bluetooth Smart Victron Energy

Ce petit boitier se connecte au port VE.Bus d’un appareil Victron qui en est équipé, typiquement un convertisseur-chargeur de la famille MultiPlus, et lui apporte une liaison Bluetooth. Une fois appairé dans l’application VictronConnect, il donne accès à l’état de fonctionnement de l’appareil et à une partie de ses réglages depuis un téléphone ou une tablette. L’installation ne demande aucun outil : on branche, on télécharge l’application, on appaire.

À quoi ça sert

À reprendre la main sur un appareil devenu invisible. Un convertisseur-chargeur installé dans une soute travaille sans rien montrer : on ignore s’il charge, s’il assiste le secteur ou s’il a atteint sa limite de courant d’entrée. Cette dernière information est particulièrement utile en camping, où les bornes sont souvent bridées à 6 ou 10 A : c’est elle qui explique pourquoi la protection du terrain déclenche.

Il permet aussi d’ajuster les paramètres accessibles sans ouvrir l’appareil ni le déposer. Le réglage le plus fréquemment utilisé en véhicule est justement la limite de courant d’entrée secteur, à adapter à ce que délivre la borne du jour.

Comment le dimensionner

Il n’y a pas de calibre à choisir : ce dongle ne transporte aucune puissance, il établit une liaison de données. Le seul point à vérifier est la présence d’un port VE.Bus sur votre appareil, et le fait qu’il ne soit pas déjà occupé par un autre accessoire, panneau de commande ou appareil GX.

C’est en revanche l’occasion de vérifier un dimensionnement plus important, celui du câblage continu du convertisseur-chargeur. Nos conventions en 12 V associent un appareil de 1 200 VA à 35 mm² et à une protection de 100 A, un 1 600 VA à 50 mm² et 125 A, un 2 000 VA à 70 mm² et 150 A, un 3 000 VA à 95 mm² et 250 A. En 24 V, le courant est divisé par deux à puissance égale et les sections s’allègent nettement.

Installation et compatibilité

Le branchement se fait sur le port VE.Bus, en lieu et place d’un panneau de commande filaire. Si vous disposez déjà d’un appareil GX relié par ce même port, vérifiez la cohérence de l’ensemble avant de tout rebrancher : plusieurs équipements peuvent cohabiter sur un réseau VE.Bus, mais l’ordre et le câblage ne s’improvisent pas.

La portée Bluetooth se réduit nettement à proximité des masses métalliques. Un convertisseur-chargeur installé au fond d’une soute tôlée fermée peut rester difficile à joindre depuis l’habitat malgré le dongle : placez ce dernier de manière à limiter les obstacles, ou retenez plutôt un écran filaire. Notez enfin que cet accessoire renseigne sur le convertisseur-chargeur, pas sur l’énergie disponible dans le parc : l’état de charge réel se mesure avec un shunt installé sur le négatif de la batterie de service.

Victron Energy

Victron Energy développe aux Pays-Bas des équipements d’énergie autonome employés en marine, en véhicule aménagé et en site isolé. L’intérêt de sa gamme tient autant au matériel qu’à la cohérence de l’ensemble : une même application rassemble régulateurs, chargeurs, convertisseurs et moniteurs, et les appareils anciens continuent d’être pris en charge.

Pour connaître l’énergie réellement disponible dans la cellule, c’est un moniteur à shunt qu’il faut ajouter : le SmartShunt se lit au téléphone, les BMV-700 et BMV-702 disposent de leur propre afficheur. Les parcs à suivre figurent en batteries, les shunts, coupe-circuits et protections en distribution électrique et protection, les solutions de recharge en chargeurs de batteries et les convertisseurs en convertisseurs Victron Energy. Pour une installation complète, voyez la rubrique kit solaire camping-car et camion aménagé. Notre bureau d’étude répond gratuitement depuis la page nous contacter ou au 01 88 24 25 26.

Questions fréquentes

Sur quels appareils se branche-t-il ?

Sur les appareils Victron dotés d’un port VE.Bus, c’est-à-dire principalement les convertisseurs-chargeurs de la famille MultiPlus et leurs dérivés. Il ne s’agit pas du même port que le VE.Direct, qui équipe les régulateurs solaires et les moniteurs de batterie : vérifiez donc la connectique de votre appareil avant de commander. Un régulateur MPPT ne se raccorde pas à ce dongle.

Quel réglage est le plus utile en camping-car ?

La limite de courant d’entrée secteur, sans hésitation. Un convertisseur-chargeur prélève sur la borne tout ce que son paramétrage l’autorise à prendre : s’il est réglé sur 16 A alors que le terrain limite à 6 ou 10 A, la protection du camping déclenche. Avec ce dongle, l’ajustement se fait en quelques secondes depuis le téléphone, sans ouvrir la soute ni déposer l’appareil.

Remplace-t-il un panneau de commande filaire ?

Il en reprend l’essentiel des fonctions de lecture et une partie des réglages, sans occuper de place dans l’aménagement ni imposer de découpe. Il a cependant deux limites : la portée du Bluetooth, qui chute près des masses métalliques, et la nécessité d’avoir un téléphone sous la main. Si vous voulez une lecture permanente et visible de tous les occupants, un écran filaire reste préférable. Les deux approches ne s’excluent d’ailleurs pas forcément selon la configuration.

Affiche-t-il l’état de charge de la batterie ?

Pas de manière fiable. Il renseigne sur ce que fait le convertisseur-chargeur, courant de charge, assistance du secteur, limite atteinte, mais pas sur l’énergie qui reste réellement dans le parc. Cette dernière ne se déduit pas d’une tension, surtout sur du LiFePO4 dont la courbe est quasi plate entre 20 et 90 % de charge. Elle se mesure avec un shunt posé sur le négatif de la batterie de service, qui compte les ampères entrants et sortants.

Le Bluetooth passe-t-il depuis une soute fermée ?

Pas toujours. Les masses métalliques atténuent fortement le signal, et un convertisseur-chargeur logé au fond d’un coffre tôlé peut rester difficile à joindre depuis l’intérieur du véhicule. Positionnez le dongle de façon à limiter les obstacles entre lui et l’habitat, testez la liaison avant de tout refermer, et si le résultat n’est pas satisfaisant, orientez-vous vers un panneau de commande filaire ou un appareil GX déporté dans la cellule.

Peut-on le cumuler avec un appareil GX ?

Plusieurs équipements peuvent cohabiter sur un réseau VE.Bus, mais l’ordre de raccordement et le câblage ne s’improvisent pas, et le port de votre convertisseur-chargeur peut déjà être occupé. Vérifiez la configuration existante avant de débrancher quoi que ce soit, et notez les positions. En cas de doute sur l’architecture à retenir, notre bureau d’étude vérifie gratuitement la cohérence de l’ensemble au 01 88 24 25 26.

Interface Victron MK3-USB : configurer un MultiPlus depuis un ordinateur

C'est l'outil de mise en service par excellence. Sans lui, un convertisseur-chargeur fonctionne avec ses réglages d'usine ; avec lui, il s'adapte exactement au parc batterie, à la source 230 V disponible et à l'usage réel de l'installation.

Les points forts

• Liaison VE.Bus vers USB-C
• Accès complet aux réglages via VEConfigure
• Mises à jour de firmware des appareils VE.Bus
• Alimentée par l'appareil connecté
• Remplace l'ancienne interface MK2-USB

Pour quels appareils ?

Les convertisseurs-chargeurs MultiPlus et Quattro et les autres appareils VE.Bus de la gamme. Pour un régulateur MPPT ou un contrôleur de batterie, c'est un câble VE.Direct vers USB qu'il faut, et non cette interface.

À prévoir avec

Un ordinateur Windows et le logiciel VEConfigure, téléchargeable gratuitement chez Victron. Côté installation, pensez à la surveillance du parc batterie et au bon dimensionnement des câbles et de la protection : un convertisseur bien réglé sur un câblage sous-dimensionné reste bridé.

Victron Energy

Victron Energy est le fabricant néerlandais de référence de l'électricité embarquée et du site isolé. Son écosystème logiciel — VEConfigure, VictronConnect, VRM — est l'un de ses atouts : les appareils se règlent, se suivent et se mettent à jour sans être remplacés.

Fusibles, porte-fusibles, coffrets, coupe-circuits et accessoires de distribution sont regroupés dans la rubrique Distribution électrique et protection. Selon le port de votre appareil, c'est un câble VE.Direct, une interface VE.Direct vers USB ou un câble RJ45 UTP qu'il vous faut. Cet accessoire accompagne la mise en service d'un convertisseur Victron Energy, d'un régulateur solaire ou d'un moniteur raccordé à vos batteries.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Avec quels appareils est-elle compatible ?

Avec les appareils VE.Bus de Victron Energy : MultiPlus, MultiPlus-II, Quattro, EasySolar et les convertisseurs qui disposent d'un port VE.Bus. Les appareils en VE.Direct — régulateurs MPPT, BMV — utilisent un câble VE.Direct vers USB, pas cette interface.

Que peut-on régler avec ?

Le courant de charge et les tensions d'absorption et de float adaptées à la technologie du parc, la limitation du courant d'entrée quai, le seuil de PowerAssist, les relais programmables, le fonctionnement en parallèle ou en triphasé, et les mises à jour de firmware. Autant de réglages inaccessibles depuis la façade de l'appareil.

Faut-il un logiciel particulier ?

VEConfigure, fourni gratuitement par Victron, sur un ordinateur Windows. Les paramètres se lisent, se modifient puis se renvoient à l'appareil. Un fichier de configuration peut être sauvegardé et réappliqué à un autre appareil identique.

L'interface est-elle alimentée par l'ordinateur ?

Elle est alimentée par l'appareil VE.Bus auquel elle est connectée. L'appareil doit donc être sous tension côté batterie pendant la configuration.

Peut-on s'en passer avec un Cerbo GX ?

Un appareil GX connecté en VE.Bus permet déjà de suivre l'installation et d'accéder à distance à une partie des réglages via VRM. L'interface MK3-USB reste cependant la voie directe pour une configuration complète avec VEConfigure, notamment lors de la mise en service.

Où faire passer ce câble dans l'installation ?

À l'écart des câbles de puissance en courant continu, qui véhiculent de forts courants et génèrent des perturbations. Dans un coffret, séparez physiquement les cheminements de communication et de puissance, et fixez le câble pour éviter tout frottement.

Câble RJ45 UTP Victron Energy pour VE.Bus et VE.Can

C'est le câble de liaison le plus banal de la gamme Victron Energy, et l'un des plus sensibles. Il assure les raccordements VE.Bus, VE.Can, VE.Net et VE.9bitRS485 entre les appareils : mise en parallèle de convertisseurs, liaison vers un tableau de commande, raccordement d'un appareil GX. Un câble réseau ordinaire acheté au supermarché passe parfois, mais ses contacts et son blindage ne sont pas prévus pour un environnement vibrant et humide : les pannes de communication intermittentes viennent presque toujours de là.

À quoi ça sert

Ce câble transporte des données, jamais de puissance. Il relie les appareils entre eux pour qu'ils se synchronisent, se partagent une consigne ou remontent leurs mesures vers un boîtier de supervision. Sur une mise en parallèle ou en triphasé de convertisseurs, la qualité de cette liaison conditionne directement le bon fonctionnement de l'ensemble. Il n'assure aucune protection : le fusible placé au plus près de la batterie, les disjoncteurs des circuits secondaires et le coupe-circuit général restent indispensables.

Comment le dimensionner

Un câble de communication se choisit sur la longueur et non sur la section. Il est proposé en 0,3 m, 0,9 m, 1,8 m, 3 m et 5 m : mesurez le trajet réel en suivant les cheminements existants et gardez un peu de mou aux deux extrémités, car un câble tendu finit par arracher son connecteur sous l'effet des vibrations. À l'inverse, plusieurs mètres de surplus enroulés derrière un tableau compliquent la maintenance et captent inutilement des perturbations. Vérifiez enfin le type de bus attendu par vos appareils : VE.Bus et VE.Can utilisent la même prise RJ45 mais ne sont pas interchangeables.

Installation et compatibilité

Le câble se branche dans les prises RJ45 des appareils, à chaud, sans outil. Vérifiez que le clip s'encliquette franchement : une prise mal verrouillée se desserre avec les vibrations et provoque des coupures de communication difficiles à diagnostiquer. Faites cheminer les liaisons de communication à l'écart des conducteurs de puissance continus et fixez-les pour éviter tout frottement. Sur un bus VE.Can, n'oubliez pas les terminaisons aux deux extrémités, faute de quoi la liaison sera instable.

Victron Energy

Victron Energy est le fabricant néerlandais de référence de l'électricité embarquée et du site isolé. Ses fusibles, porte-fusibles et barres de répartition forment un ensemble cohérent avec le reste de la gamme, des convertisseurs aux régulateurs, ce qui simplifie le choix des accessoires et l'évolution ultérieure de l'installation.

Coffrets, fusibles, disjoncteurs, coupe-circuits et accessoires de distribution sont regroupés dans la rubrique Distribution électrique et protection. Un répartiteur RJ45 permet de multiplier les ports VE.Bus, et les câbles VE.Direct de 0,3 à 5 m s'adressent aux appareils à port VE.Direct. Ce câble accompagne la mise en service d'un convertisseur Victron Energy raccordé à vos batteries.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Quels bus ce câble prend-il en charge ?

Les liaisons VE.Bus, VE.Can, VE.Net et VE.9bitRS485, qui utilisent toutes une prise RJ45. Attention, la prise commune ne rend pas les bus interchangeables : c'est l'appareil qui impose le type de liaison attendu.

Peut-on utiliser un câble réseau du commerce ?

Techniquement il se branche, mais ce n'est pas recommandé. Les contacts et la tenue mécanique d'un câble bureautique ne sont pas prévus pour un environnement vibrant et humide, et les pannes de communication intermittentes viennent très souvent de là.

Quelle longueur choisir ?

Celle du trajet réel, parmi les versions de 0,3 m, 0,9 m, 1,8 m, 3 m et 5 m, avec un peu de mou aux extrémités. Évitez les surplus de plusieurs mètres enroulés derrière un tableau, qui compliquent la maintenance et captent des perturbations.

Cet accessoire protège-t-il l'installation ?

Non. C'est une liaison de communication ou d'interface : elle ne transporte pas de puissance et ne coupe rien sur défaut. La protection reste assurée par le fusible placé au plus près de la batterie, par les disjoncteurs des circuits secondaires et par le coupe-circuit général.

Où faire passer ce câble dans l'installation ?

À l'écart des câbles de puissance en courant continu, qui véhiculent de forts courants et génèrent des perturbations. Dans un coffret, séparez physiquement les cheminements de communication et de puissance, et fixez le câble pour éviter tout frottement.

Faut-il couper l'installation pour le brancher ?

Pour une liaison de communication, le branchement à chaud ne pose pas de difficulté. Évitez simplement de forcer sur les connecteurs, qui sont détrompés, et retirez-les en appuyant sur le clip plutôt qu'en tirant sur le câble.

Porte-fusible modulaire MEGA-fuse Victron : aligner les départs protégés

C'est la brique de base d'une distribution de puissance propre : un support par départ, un fusible par support, le tout aligné sur une même barre. On ajoute un départ en ajoutant un module, sans refaire le câblage.

Les points forts

• Reçoit un fusible MEGA-fuse (60 à 500 A sous 80 V)
• Montage modulaire : s'adapte au support choisi
• Conçu pour la busbar haute intensité Victron Energy
• Serrage au couple et isolation des parties sous tension
• Fusible et busbar vendus séparément

Pour quelle installation ?

Dès qu'une installation compte plusieurs départs de puissance — convertisseur, chargeur, treuil, second parc batterie — chacun doit disposer de sa propre protection. Aligner les supports sur une barre de répartition évite l'empilement de cosses sur la borne de la batterie.

À prévoir avec

Un fusible MEGA-fuse au calibre adapté à la section de chaque câble, la busbar correspondante, et des câbles sertis au bon diamètre de cosse.

Victron Energy

Victron Energy est le fabricant néerlandais de référence de l'électricité embarquée et du site isolé. Fusibles, porte-fusibles, busbars et répartiteurs Lynx forment un ensemble cohérent qui s'assemble sans adaptation.

Questions fréquentes

Quels fusibles accepte-t-il ?

Les fusibles au format MEGA-fuse uniquement, de 60 à 500 A sous 80 V. Les fusibles MIDI demandent un porte-fusible MIDI.

Le fusible et la busbar sont-ils fournis ?

Non, les trois éléments se commandent séparément : le support modulaire, le fusible au calibre voulu, et la barre sur laquelle le tout vient se fixer. C'est ce qui permet de composer exactement la configuration dont l'installation a besoin.

Combien de supports peut-on aligner ?

Autant que la barre en accepte. La busbar haute intensité Victron à cinq emplacements permet par exemple d'aligner cinq départs protégés sur un même point d'arrivée.

Quelle différence avec un répartiteur Lynx ?

Le Lynx est un système fermé et modulaire, avec ses propres modules d'entrée et de distribution, des témoins par départ et un capot. Le porte-fusible modulaire est une solution plus libre et plus économique, à composer soi-même sur une barre.

Où faut-il poser ce porte-fusible dans un véhicule aménagé ?

Au plus près de la borne positive de la batterie de service, à quelques dizaines de centimètres au maximum. Le fusible protège le câble, pas l’appareil situé au bout : si le porte-fusible est posé loin de la batterie, toute la portion non protégée reste capable de prendre feu en cas de frottement contre une tôle. En véhicule, où les câbles cheminent derrière des habillages démontables et vibrent en permanence, ce détail est le plus important de l’installation.

Un disjoncteur de tableau 230 V peut-il remplacer ce fusible ?

Non. Un disjoncteur conçu pour du 230 V alternatif ne convient pas en courant continu : en alternatif la tension repasse par zéro à chaque période et aide à éteindre l’arc à l’ouverture, ce qui n’arrive jamais en continu. L’arc se maintient alors et la coupure peut ne pas se faire. Sur un circuit 12 V ou 24 V de cellule, il faut un organe spécifié en courant continu, comme ce porte-fusible associé à un MEGA-fuse de calibre adapté, ou un disjoncteur explicitement donné pour du continu.
