Compteur d'énergie Victron VM-3P75CT

On ne pilote bien que ce que l'on mesure. Le VM-3P75CT est le compteur d'énergie alternatif de Victron Energy : il mesure la puissance et l'énergie d'une installation en monophasé, en biphasé ou en triphasé, puis remonte les valeurs vers un appareil GX et le portail VRM. On l'installe au tableau de répartition, en sortie d'un onduleur photovoltaïque, d'un groupe électrogène ou d'un convertisseur-chargeur, pour savoir enfin ce qui est produit, ce qui est consommé et ce qui part au réseau.

À quoi ça sert

Le compteur ne protège pas l'installation : il l'observe. Il mesure les tensions entre phases et entre phase et neutre, les courants de ligne et de neutre, le facteur de puissance, l'ordre des phases et la tension sur le conducteur de terre, avec un rafraîchissement toutes les 100 millisecondes. C'est cette mesure qui permet à un système Victron de réguler l'injection, de piloter la charge d'un parc ou simplement de produire un bilan de consommation fiable. Les protections, elles, restent assurées par les disjoncteurs et les fusibles du tableau, en amont et en aval.

Comment le dimensionner

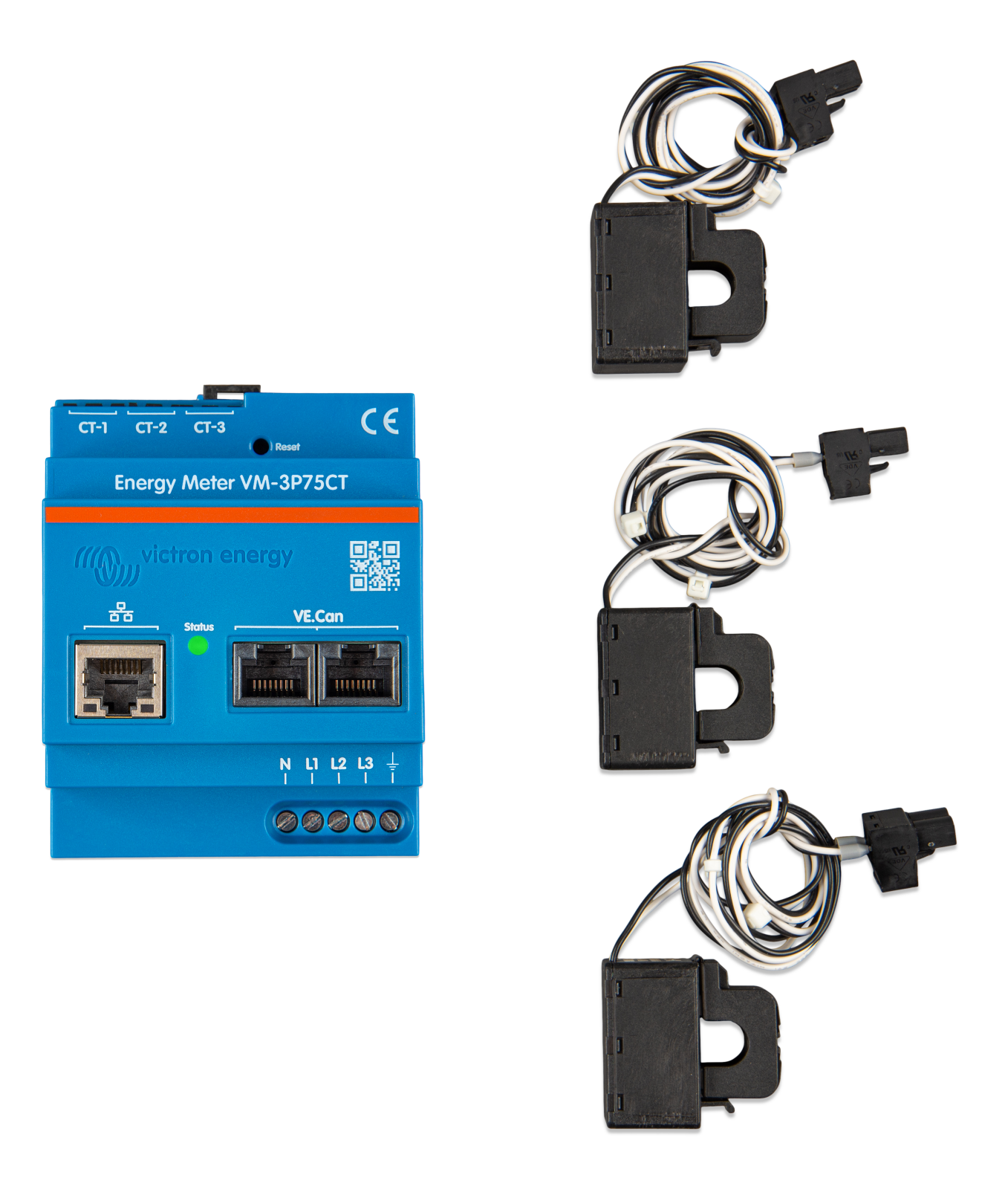

Les transformateurs de courant à clipser fournis avec l'appareil sont calibrés à 75 A, avec une ouverture de 10 mm environ et un câble de 640 mm : vérifiez que le diamètre de vos conducteurs passe dans la pince et que la longueur du câble suffit jusqu'à l'emplacement du compteur. Le calibre de 75 A correspond à environ 17 kVA par phase sous 230 V : c'est la limite de mesure, à ne pas confondre avec une limite de protection. L'alimentation est prise sur L1 et le neutre, pour une consommation très faible, et l'appareil accepte de 85 à 265 V entre phase et neutre, ou de 150 à 460 V entre phases, en 50 ou 60 Hz.

Installation et compatibilité

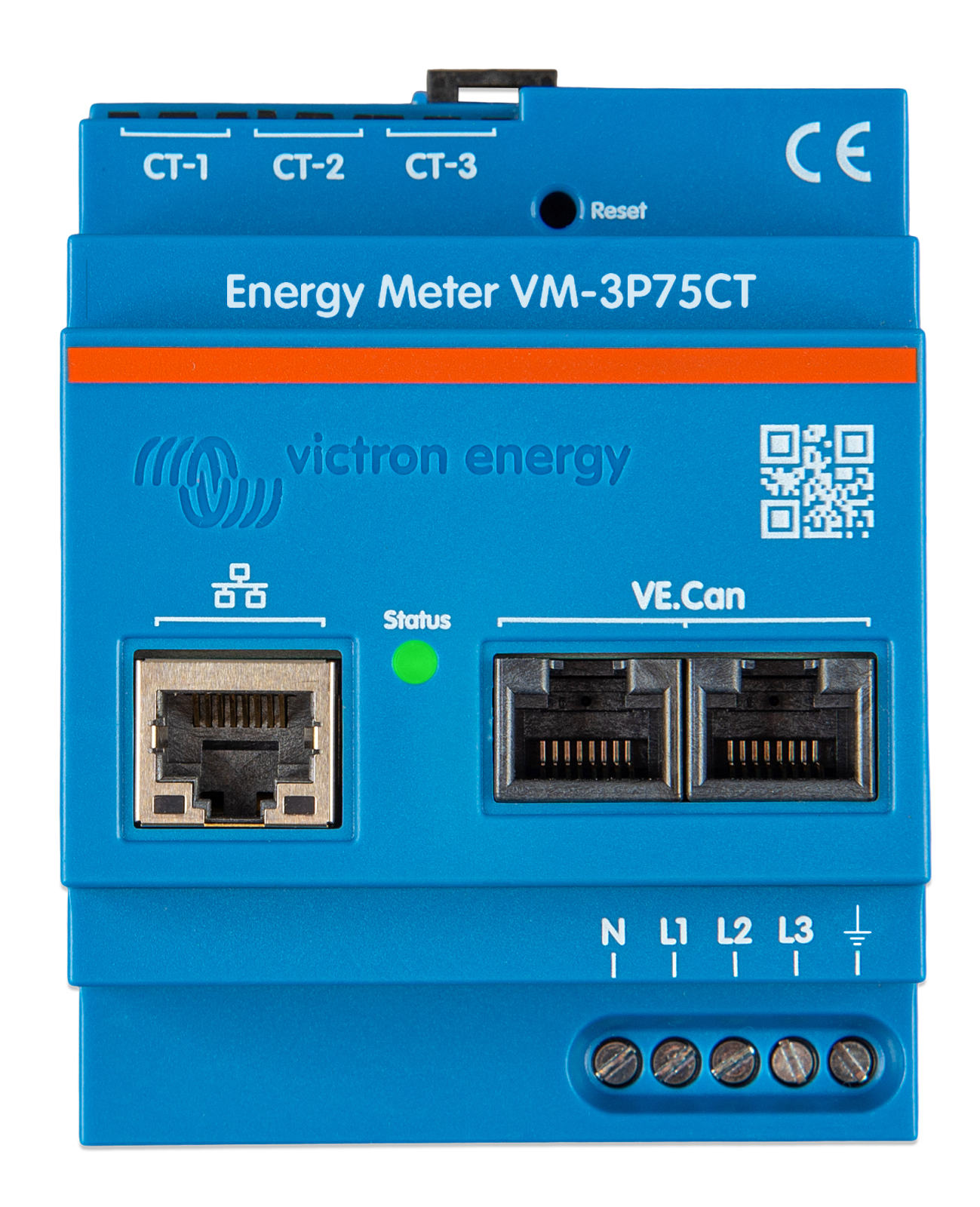

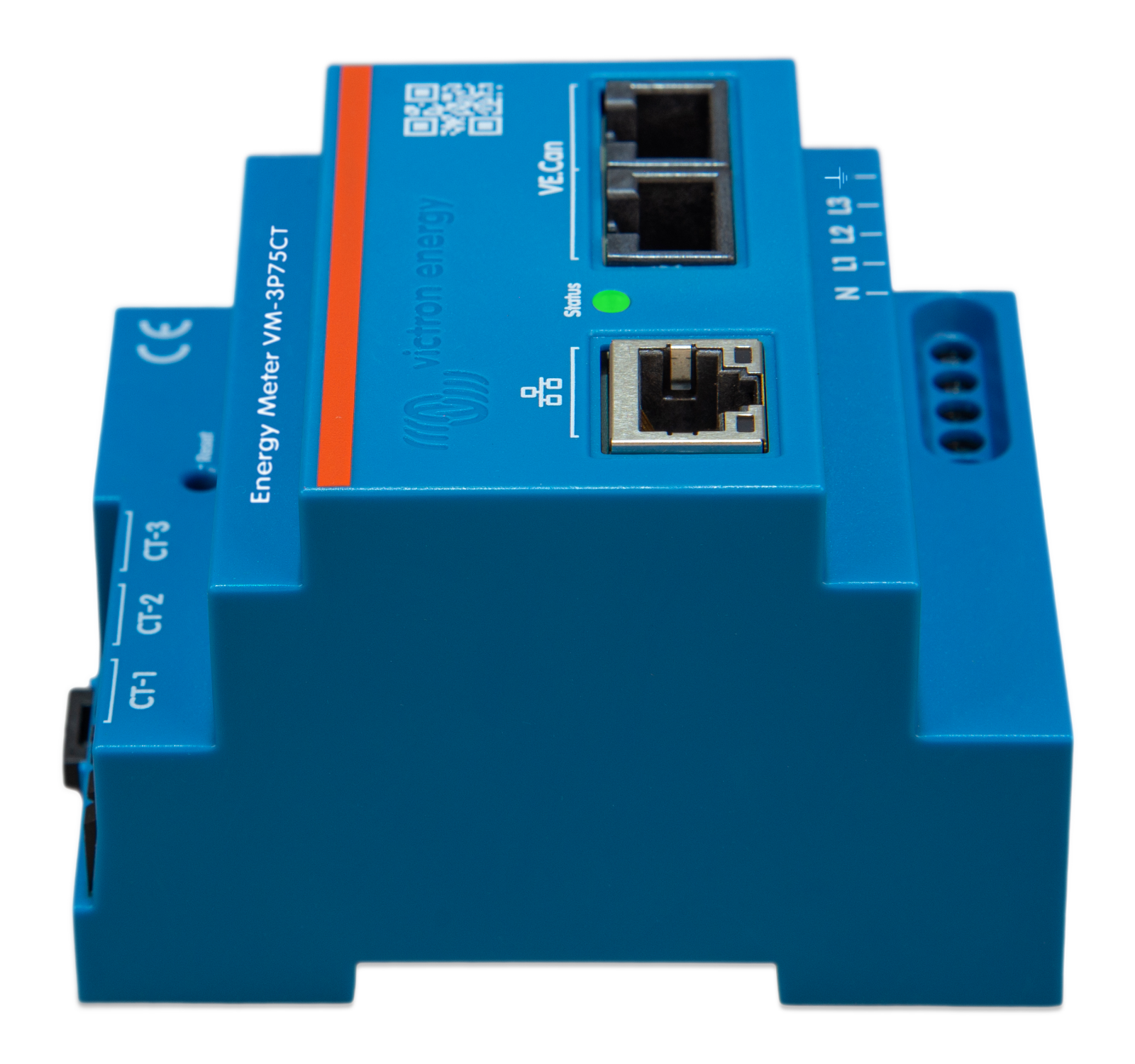

Le montage se fait en intérieur uniquement, dans un tableau ou un coffret fermé : l'indice de protection est IP20 et le boîtier mesure 90 x 71 x 59 mm. Les bornes à vis acceptent des conducteurs de 1 à 2,5 mm². Les transformateurs de courant se clipsent autour des conducteurs sans recâblage, en respectant le sens indiqué sur la pince, faute de quoi les puissances s'affichent à l'envers. La communication passe par deux ports VE.Can en RJ45, terminaisons fournies, et par un port Ethernet RJ45 avec Modbus UDP. L'appareil fonctionne en branchement direct, VictronConnect n'étant nécessaire que pour changer son rôle ou fixer une adresse IP.

Victron Energy

Victron Energy est le fabricant néerlandais de référence de l'électricité embarquée et du site isolé. Ses fusibles, porte-fusibles et barres de répartition forment un ensemble cohérent avec le reste de la gamme, des convertisseurs aux régulateurs, ce qui simplifie le choix des accessoires et l'évolution ultérieure de l'installation.

Coffrets, disjoncteurs, fusibles, coupe-circuits et parafoudres sont regroupés dans la rubrique Distribution électrique et protection. Côté continu, la mesure du parc passe plutôt par un shunt de type SmartShunt ou par un Lynx Shunt VE.Can, qui remplit aussi la fonction de protection principale. Ce compteur complète utilement un convertisseur Victron Energy, un régulateur solaire et un parc de batteries.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

À quoi sert un compteur d'énergie sur une installation solaire ?

À mesurer ce qui est réellement produit, consommé et éventuellement injecté sur le réseau. Sans cette mesure, un système ne peut ni limiter l'injection, ni arbitrer la charge d'un parc, ni fournir un bilan de consommation exploitable.

Le compteur protège-t-il l'installation ?

Non. Il mesure, il ne coupe pas. Les protections restent assurées par les disjoncteurs et les fusibles du tableau. Sur la partie continue, c'est le fusible placé au plus près de la batterie qui protège le câble de puissance.

Quelle est la limite de 75 A des transformateurs de courant ?

C'est la limite de mesure de chaque pince, soit environ 17 kVA par phase sous 230 V. Au-delà, la mesure n'est plus exploitable. Ce calibre n'a rien à voir avec le calibre de protection du circuit, qui est déterminé par le disjoncteur et la section du câble.

Peut-on l'installer en extérieur ?

Non. L'indice de protection est IP20 et l'appareil est prévu pour un usage intérieur. Il doit être placé dans un tableau ou un coffret fermé, dont l'indice de protection correspond au lieu de pose si l'environnement est exposé.

Comment remonte-t-il les données ?

Par deux ports VE.Can en RJ45, avec les terminaisons fournies, et par un port Ethernet RJ45 qui gère également Modbus UDP. Les valeurs apparaissent sur un appareil GX, par exemple un Cerbo GX ou un Ekrano GX, et sur le portail VRM.

Faut-il recâbler le tableau pour l'installer ?

Non, c'est précisément l'intérêt des transformateurs de courant à clipser : ils se referment autour des conducteurs existants, sans coupure ni reprise de câblage. Seules l'alimentation de l'appareil et les liaisons de communication demandent un raccordement.
