Uniteck - Interrupteur bipolaire UNIPVSWITCH - 500V DC - 50A

Description

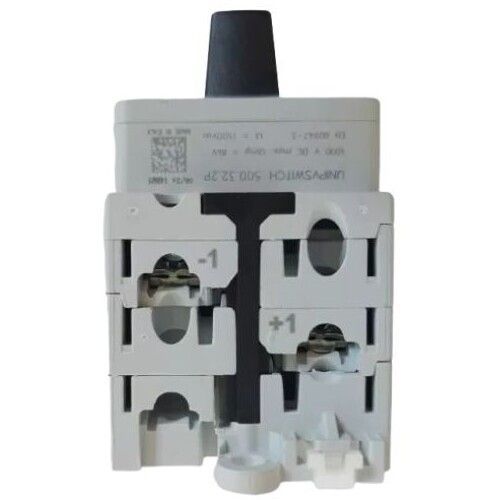

Interrupteur bipolaire Uniteck UNIPVSWITCH 500 V DC 50 A : isoler le champ photovoltaïque

C'est l'organe qui manque sur beaucoup d'installations, et celui que l'on regrette le jour où il faut intervenir sur le régulateur en plein soleil. Un sectionneur DC bipolaire permet de mettre le champ photovoltaïque hors circuit proprement, sans débrancher de connecteur sous tension.

Les points forts

• Interrupteur-sectionneur bipolaire : positif et négatif coupés ensemble
• Courant d'emploi de 50 A (Ie) selon la norme EN 60947-3/A3-2015, catégorie PV1
• Tension d'emploi de 500 V DC
• Conçu pour la manœuvre sous charge, avec extinction rapide de l'arc
• Certification PV1 / PV2 pour les applications photovoltaïques

Où l'installer ?

Entre les panneaux et le régulateur, au plus près de l'entrée du régulateur, dans un endroit accessible. Sur une installation de véhicule, il trouve sa place dans le coffre technique, à côté du fusible de la liaison régulateur-batterie. Le câblage se fait en respectant le sens indiqué sur l'appareil.

À associer avec

Un coupe-batterie côté parc, un fusible sur la liaison régulateur-batterie, et des câbles solaires de section adaptée. L'ensemble forme la partie protection d'une installation de production solaire correctement faite.

Uniteck

Uniteck est un fabricant français d'équipements électriques pour le nomade et le site isolé : régulateurs, coupe-batteries, coffrets et appareillage DC. Sa gamme UNIPVSWITCH répond aux normes de l'appareillage photovoltaïque, ce qui la distingue des interrupteurs généralistes.

Fusibles, porte-fusibles, barres de répartition, disjoncteurs et parafoudres sont regroupés dans la rubrique Distribution électrique et protection. Un coupe-circuit isole, il ne protège pas : prévoyez en complément un fusible au plus près du parc, par exemple un MEGA-fuse 80 V - 80 A sur un câble de 25 mm², ou un fusible ANL de 300 à 500 A sur une liaison principale. Vérifiez la cohérence de l'ensemble avec vos batteries et votre convertisseur Victron Energy.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

À quoi sert un interrupteur DC sur une installation solaire ?

À isoler les panneaux du reste de l'installation avant toute intervention : remplacement d'un régulateur, modification du câblage, dépannage. Tant que les panneaux voient le jour, ils produisent ; sans interrupteur, la seule solution est de les bâcher ou de débrancher des connecteurs sous tension, ce qui est dangereux.

Pourquoi un modèle bipolaire ?

Parce qu'une chaîne photovoltaïque n'est pas reliée à la masse : couper un seul conducteur laisse l'autre au potentiel du champ. Un sectionneur bipolaire ouvre le positif et le négatif en même temps et garantit un isolement réel des deux côtés.

Peut-on utiliser un disjoncteur 230 V à la place ?

Non. Un appareil prévu pour le 230 V alternatif compte sur le passage par zéro de la sinusoïde pour éteindre l'arc. En continu, cet arc se maintient : l'appareil peut rester collé, fondre, ou provoquer un départ de feu. Seul un appareillage marqué pour une tension continue convient.

Dans quel ordre faut-il couper ?

Toujours côté panneaux d'abord, puis côté batterie ; au rebranchement, l'inverse : batterie d'abord, panneaux ensuite. Un régulateur MPPT alimenté par les panneaux sans batterie connectée peut être endommagé.

Quel calibre choisir ?

Le courant d'emploi doit couvrir le courant de court-circuit du champ, majoré de 25 %. En pratique, 50 A couvrent les champs plus importants, avec plusieurs chaînes en parallèle. La tension d'emploi de 500 V DC couvre largement les tensions rencontrées derrière un régulateur MPPT.

La protection côté photovoltaïque est-elle la même que côté batterie ?

Non. Côté batterie, on se protège de courants de court-circuit très élevés sous faible tension. Côté panneaux, les courants restent modestes mais les tensions de chaîne montent très haut : il faut des fusibles de chaîne et des parafoudres prévus pour ces tensions, pas un fusible de puissance de parc batterie.
