Pack Victron Energy - Convertisseur-chargeur 12V/230V Multiplus 500VA/20-16

Description

Pack Victron MultiPlus 12V 500VA avec BMV-712 et protections

Ce pack réunit tout ce qu’il faut pour mettre en service un convertisseur-chargeur Victron MultiPlus 12V/230V 500VA/20-16 sur un parc batterie 12 V. Le MultiPlus est trois appareils en un : un convertisseur pur sinus, un chargeur de batterie à technologie de charge adaptative de 20 A, et un inverseur de source qui bascule automatiquement sur le réseau, le quai ou le groupe électrogène en moins de 20 millisecondes. Autour de lui, le pack apporte les câbles pré-sertis, le coupe-circuit, la protection par fusible Mega et le contrôleur de batterie BMV-712 Smart, c’est-à-dire exactement les pièces que l’on oublie de commander et qui bloquent un chantier.

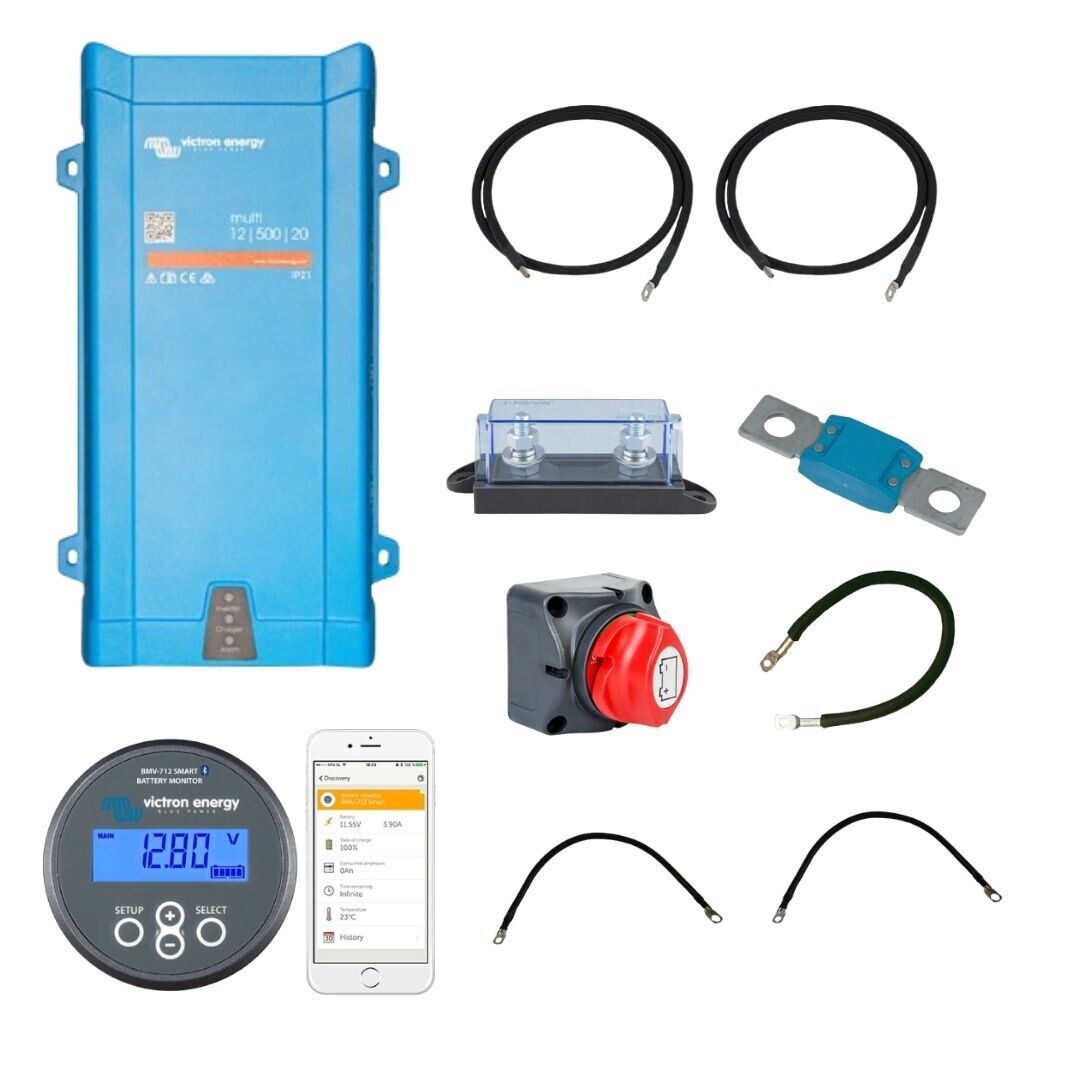

Ce que contient le kit

• 1 convertisseur / chargeur Victron Energy MultiPlus 12V/230V 500VA (réf. PMP121500000)
• 2 câbles de 1,5 m en 16 mm², cosses M10, nus
• 2 câbles de 0,40 m en 25 mm², pré-sertis M8-M10
• 1 câble de 0,40 m en 25 mm², pré-serti M8-M8
• 1 coupe-circuit 275 A (12 / 24 / 48 V)
• 1 kit de protection fusible 60 A / 32 V Mega fuse, Victron Energy
• 1 contrôleur de batterie BMV-712 Smart, Victron Energy

Caractéristiques du convertisseur-chargeur : puissance continue 500 VA, puissance crête 900 W, tension 12 V, rendement supérieur à 90 %, dimensions 311 x 182 x 100 mm, poids 4,4 kg, garantie 5 ans. Les batteries ne sont pas comprises.

Ce que ce kit permet d’alimenter

Avec 500 VA en continu et 900 W de pointe, ce pack couvre les consommateurs légers d’un camping-car, d’un bateau ou d’un chalet : éclairage, ordinateur portable, télévision, box et chargeurs, petit électroménager sans moteur. Comptez une charge résistive inférieure à 400 W pour rester à l’aise en continu.

Il y a une limite à connaître avant d’acheter : le compresseur d’un réfrigérateur 230 V appelle au démarrage un courant que le modèle 500 VA ne peut pas fournir. Pour faire tourner un frigo en 230 V, il faut partir sur un MultiPlus de 800 VA au minimum. Même logique pour tout ce qui démarre en charge : pompe, compresseur, moteur électrique.

La durée d’autonomie, elle, dépend du parc batterie et non du convertisseur. Victron préconise pour ce modèle une capacité comprise entre 60 et 300 Ah. Le BMV-712 Smart fourni sert précisément à lire ce qui reste : il compte les ampères-heures réellement entrés et sortis, ce qu’aucune lecture de tension ne sait faire correctement sur du lithium.

Installation et mise en service

Le montage reste accessible à un bricoleur méthodique, à condition de travailler hors tension et de respecter l’ordre des opérations. Toute la partie liaison batterie est prévue dans le pack : câbles de 1,5 m en 16 mm², câbles courts pré-sertis, coupe-circuit et fusible Mega.

• Victron recommande pour ce modèle une section minimale de 16 mm² pour une liaison de 1,5 à 5 m : c’est la section fournie.
• Placez la protection par fusible au plus près du pôle positif de la batterie, jamais à l’autre bout de la liaison.
• Montez le coupe-circuit 275 A sur le positif pour pouvoir isoler le parc en une manipulation.
• Respectez l’ordre : positif en dernier à la connexion, positif en premier à la déconnexion.
• Le shunt du BMV-712 se pose sur le négatif de la batterie, et tous les consommateurs doivent passer après lui, sans quoi le comptage est faux.
• Arrimez le convertisseur et les batteries : dans un véhicule, 4,4 kg non bridés deviennent un projectile en freinage d’urgence.
• Lisez le guide de montage avant de commencer et respectez les couples de serrage des bornes.

Le MultiPlus se configure et se supervise ensuite depuis l’application Victron. Un tableau de commande déporté existe en option, vendu séparément. L’appareil accepte jusqu’à six unités en parallèle et une configuration triphasée, ce qui laisse de la marge pour faire évoluer l’installation.

Victron Energy

Victron Energy est le constructeur néerlandais de référence de l’électricité embarquée et du site isolé. Le MultiPlus en est le produit emblématique : un boîtier qui remplace le convertisseur, le chargeur et l’inverseur de source, avec des fonctions que l’on ne trouve pas ailleurs à ce niveau, comme le PowerControl qui bride la consommation pour ne pas faire disjoncter une borne de quai, ou le relais programmable. La garantie est de 5 ans.

Dans la rubrique Fixations vous trouverez de quoi arrimer proprement le convertisseur et le parc batterie. Complétez avec les batteries, dont la capacité déterminera votre autonomie, les panneaux solaires et leur régulateur, la distribution électrique et protection pour les circuits aval, et les kits à monter soi-même si vous partez de zéro. Si vous hésitez entre ce pack 500 VA et la version supérieure, notre bureau d’étude tranche gratuitement à partir de votre liste d’appareils : 01 88 24 25 26 ou la page Nous contacter.

Questions fréquentes

Ce pack peut-il faire fonctionner un réfrigérateur 230 V  ?

Non. Le compresseur d’un frigo appelle au démarrage un courant que le modèle 500 VA ne peut pas fournir. Pour un réfrigérateur en 230 V, il faut s’orienter sur un MultiPlus de 800 VA au minimum. Même règle pour une pompe ou tout moteur qui démarre en charge.

Que faut-il ajouter pour que l’installation soit complète  ?

Les batteries, qui ne sont pas comprises, et la source de production si vous en voulez une : panneaux solaires et leur régulateur. Tout le reste de la liaison batterie est dans le pack, câbles, coupe-circuit, fusible Mega et contrôleur BMV-712 Smart.

Quelle capacité de batterie prévoir  ?

Victron préconise pour ce modèle une capacité comprise entre 60 et 300 Ah. En dessous, le parc peine sur les appels de courant ; au-dessus, le chargeur de 20 A met très longtemps à recharger. C’est votre consommation journalière qui décide, pas la puissance du convertisseur.

Quelle section de câble faut-il entre la batterie et le convertisseur  ?

Victron recommande pour ce modèle une section minimale de 16 mm² pour une liaison de 1,5 à 5 m, et c’est la section fournie dans le pack. Ne rallongez pas ces câbles sans recalculer : la chute de tension augmente avec la longueur.

Faut-il un électricien pour l’installer  ?

Le montage est accessible à un bricoleur méthodique qui travaille hors tension et respecte l’ordre des opérations, positif en dernier à la connexion. La partie 230 V en aval, elle, relève de la norme NF C 15-100 : si vous raccordez des circuits fixes du logement, faites-la vérifier.

Le pack est-il évolutif  ?

Oui. Le MultiPlus accepte jusqu’à six unités en parallèle et une configuration triphasée, et le parc batterie peut être agrandi dans la plage préconisée. Un tableau de commande déporté existe en option, vendu séparément.

Composition du kit :

• 1 x Victron Energy - Convertisseur-chargeur 12V/230V Multiplus 500VA/20-16
• 2 x Câble électrique souple de 1.5m en 16mm² - cosse M10-NU
• 1 x Victron Energy - Porte fusible MEGA-fuse
• 1 x Victron Energy -Fusible MEGA-fuse 80V - 60A
• 1 x BEP - Coupe batterie - 275A 12V/24V/48V
• 1 x Pack Contrôleur de batterie BMV 712 Smart + Sonde de température
• 2 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-10
• 1 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-M8

Caractéristiques techniques
