Lynx Power In (M10)

Description

Lynx Power In M10 Victron Energy

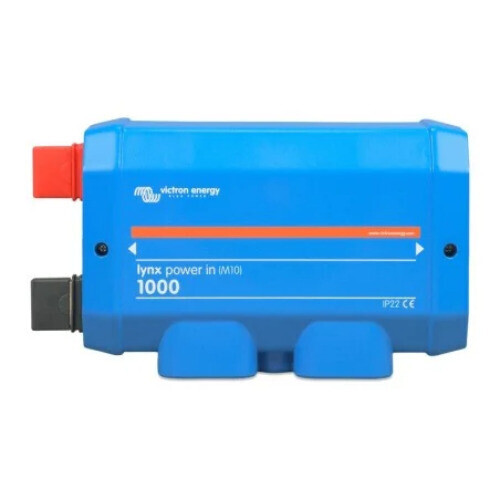

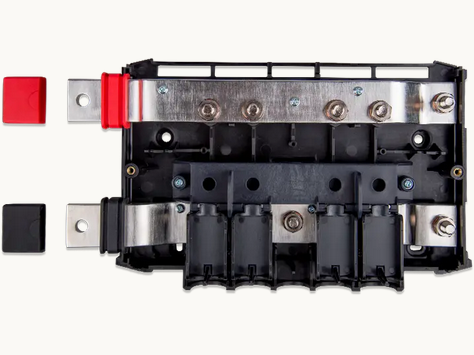

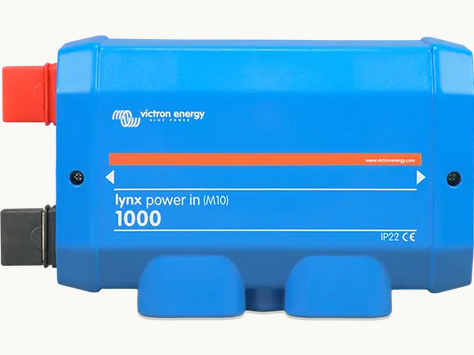

Le Lynx Power In est le point d'entrée du système Lynx : la barre omnibus sur laquelle viennent se raccorder les batteries, avant que la puissance ne soit mesurée, protégée puis répartie par les autres modules. Cette version est équipée de barres M10. Elle remplace les montages en étoile directement sur les bornes de batterie, qui multiplient les cosses empilées, les points chauds et les erreurs de serrage.

À quoi ça sert

Ce module regroupe les raccordements de plusieurs batteries ou packs sur une barre commune, positive et négative, avec des longueurs de câble identiques d'un pack à l'autre. C'est un point souvent négligé : des liaisons de longueurs différentes déséquilibrent les courants entre les packs et accélèrent le vieillissement du parc. Le Lynx Power In ne protège rien par lui-même ; la protection principale est assurée par le fusible logé dans le Lynx Shunt ou par un fusible boulonné au plus près du parc, et les départs sont protégés individuellement par le Lynx Distributor.

Comment le dimensionner

Les sections des liaisons batteries se déterminent sur le courant permanent maximal du système, obtenu en divisant la puissance par la tension du parc. Notre table de câblage maison donne les couples usuels : en 12 V, 2 000 VA se câble en 70 mm² avec 150 A, 3 000 VA en 95 mm² avec 250 A et 5 000 VA en deux câbles de 95 mm² avec 400 A ; en 24 V, 3 000 VA se câble en 50 mm² avec 125 A et 5 000 VA en 95 mm² avec 200 A. Les barres du système Lynx sont prévues pour 1 000 A : c'est le courant total transitant par l'ensemble qui doit rester dans cette limite.

Installation et compatibilité

Le module se boulonne directement aux modules Lynx voisins, ce qui assure la continuité des barres sans câble intermédiaire. Les câbles de batterie se raccordent par cosses sur les goujons M10 : vérifiez le diamètre de vos cosses avant la pose, les versions M8 et M10 n'étant pas interchangeables. Veillez à donner la même longueur à toutes les liaisons de packs, serrez franchement sans excès et contrôlez le serrage après la mise en service. Prévoyez un emplacement ventilé, accessible, et un coffret fermé si le lieu de pose est exposé aux projections ou aux contacts accidentels.

Le système Lynx

Le système Lynx de Victron Energy est une distribution continue modulaire : des modules se juxtaposent et se boulonnent les uns aux autres pour former un jeu de barres continu dimensionné pour 1 000 A. On y raccorde les batteries par un Lynx Power In, on y insère la mesure et la protection principale par un Lynx Shunt, et on y répartit les départs par un Lynx Distributor. L'intérêt est double : un câblage propre et court, et la possibilité d'ajouter un module sans tout redéfinir.

Fusibles, porte-fusibles, barres de répartition, coupe-circuits et parafoudres sont regroupés dans la rubrique Distribution électrique et protection. Le Lynx Shunt VE.Can ajoute la mesure et l'emplacement du fusible principal, le Lynx Distributor répartit les départs sur quatre fusibles MEGA, et le fusible CNN 325 A convient au logement du Lynx Shunt. Vérifiez la cohérence de l'ensemble avec vos batteries et votre convertisseur Victron Energy.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Comment choisir le calibre d'un fusible à partir de la puissance et de la tension ?

Divisez la puissance de l'appareil par la tension du parc pour obtenir le courant absorbé, puis retenez le calibre immédiatement supérieur au courant permanent, tout en restant sous le courant admissible du câble. Un convertisseur de 1 200 VA en 12 V appelle ainsi une protection de 100 A sur un câble de 35 mm², le même appareil en 24 V une protection de 60 A sur 25 mm².

Pourquoi la protection se place-t-elle au plus près de la batterie ?

Parce que le fusible protège le câble, pas l'appareil. Tout le tronçon situé entre la borne de la batterie et le fusible reste non protégé : s'il est écrasé ou frotté, rien ne coupe. On vise donc moins de 30 cm, sur le pôle positif, et jamais une pose côté récepteur.

Quelle section de câble et quelle longueur retenir ?

La section se choisit d'abord sur le courant admissible, puis se corrige sur la longueur. Sur une liaison longue, la chute de tension fait perdre de la puissance et chauffer le conducteur : on monte alors d'un cran en section sans augmenter le calibre du fusible, qui reste réglé sur le besoin réel de l'appareil.

Quelle différence entre un fusible, un disjoncteur et un coupe-circuit ?

Le fusible fond une fois et protège le câble. Le disjoncteur coupe sur défaut et se réarme. Le coupe-circuit sert à isoler volontairement l'installation pour une intervention ou un hivernage. Les trois se complètent : un fusible au départ de la batterie, un coupe-circuit accessible, et des disjoncteurs sur les circuits secondaires.

Le Lynx Power In protège-t-il l'installation ?

Non. C'est une barre de raccordement, pas un organe de protection. La protection principale vient du fusible logé dans le Lynx Shunt ou d'un fusible boulonné au plus près du parc, et chaque départ est protégé individuellement, par exemple dans un Lynx Distributor.

Quelle différence entre les versions M8 et M10 ?

Le diamètre des goujons de raccordement. Les cosses de vos câbles doivent correspondre : une cosse M8 sur un goujon M10 ne tient pas correctement et crée un point chaud. Vérifiez ce point avant la commande, surtout si vous complétez un système Lynx déjà en place.
