Kit solaire hors réseau autonome 3000W - Lithium Pylontech 7.1kWh - Hybride 230V/3000VA

Kit solaire hors réseau autonome 3000W - Lithium Pylontech 7.1kWh - Hybride 230V/3000VA / Victron - Chalet 230V - 4 à 8 panneaux

Le kit solaire hybride de 3000W offre une grande puissance en tant que système autonome. Grâce à son convertisseur-chargeur de 3000VA en pur sinus à 230V, il peut alimenter tous vos appareils jusqu'à 2400W simultanément. De plus, en cas de besoin de puissance supplémentaire, la fonction hybride du kit offre la possibilité d'ajouter un groupe électrogène pour une augmentation de la capacité.

En savoir plus

4 615.24

LES CLIENTS ACHÈTENT SOUVENT AUSSI :

En stock
4 615,24 €
dont 0,36 € d'éco-part.

paiement en 3 à 12 fois

Expédition rapide

Satisfaction client

Calculateur

Déterminons ensemble le kit adapté à vos besoins

Commencer

Description

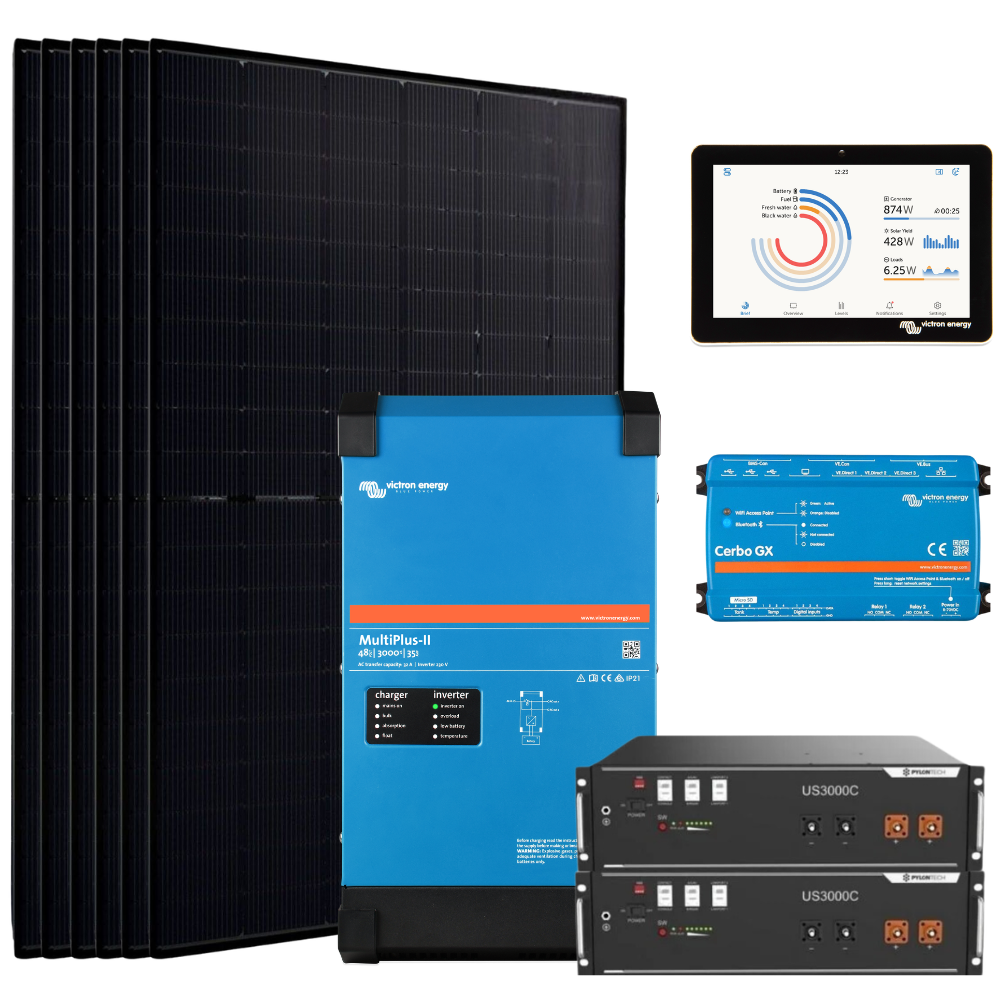

Le kit solaire hybride de 3000W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter une maison ou un chalet hors réseau. Il est composé de :

    • 6 panneaux solaires Jolywood bifacial 500 Wc  : ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils sont fabriqués en France et ont une garantie de 25 ans.
    • 2 batteries Pylontech US3000 : ces batteries stockent l'énergie solaire produite par les panneaux. Elles permettent d'alimenter les appareils électriques même en l’absence de soleil.
    • 1 convertisseur-chargeur Multiplus 230V de 3000VA pur sinus : cet appareil permet de convertir l'énergie solaire en courant alternatif (230V), qui est compatible avec la plupart des appareils électriques. Il permet également de recharger les batteries du kit solaire, lorsque la production solaire est insuffisante par exemple.



Comment fonctionne le kit solaire hybride de 3000W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur-chargeur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Schéma de fonctionnement du kit solaire autonome 3000 W : panneaux, régulateur, parc lithium et convertisseur

Avantages du kit solaire hybride de 3000W

Le kit solaire hybride de 3000W offre de nombreux avantages, notamment :

  • Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
  • Il permet d'être indépendant du réseau électrique.

Le kit solaire hybride de 3000W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

le meilleur du soleil avec jOLYWOOD

  • Panneau solaire bifacial Jolywood N-type 500 W, face avant, modèle monté sur ce kit 3000 WDimensions : 1950 mm x 1134 mm x 30 mm
  • Poids : 27,6 kg
  • Voc : 43,58 V
  • Isc : 14,12 A
  • Vmp : 37,47 V
  • Imp : 13,34 A
  • Garantie : 25 ans

Le panneau solaire 500W Jolywood  offre une efficacité accrue et une durabilité exceptionnelle, grâce à sa technologie avancée N-Type et sa conception en biverre.

  • Technologie bifaciale N-Type : capture la lumière sur les deux faces, augmentant la production d'énergie de 10 à 30 % par rapport à un panneau classique.
  • Performance en faible luminosité : idéal pour les régions sujettes à des conditions météorologiques variables.
  • Rendement énergétique supérieur : un rendement élevé qui permet d'exploiter au mieux chaque rayon de soleil.

Les modules à demi-cellules offre plusieurs avantages :

  • Meilleure production à l’ombrage qu’un panneau simple
  • Meilleure durabilité
  • Gain de performance
  • Diminution des risques de fissurations

Ce panneau monofacial est équipé à son arrière de 2 câbles de 1m sertis d’une paires de connecteur MC4 pour un branchement facile.

Production électrique de vos panneaux solaires
3000W Repère d'orientation nord du tableau de production journalière du kit solaire 3000 WNord Repère d'orientation sud du tableau de production journalière du kit solaire 3000 WSud

 hiver solaire

HIVER

 3064 Wh/j 6096 Wh/j

 été solaire

ETE

 10322 Wh/j 12387 Wh/j

*35° Plein Sud

Régulateur de charge MPPT victron

mppt 150/45

Le contrôleur de charge SmartSolar MPPT 150/45 permet d'optimiser et charger votre parc batterie. Le SmartSolar est un régulateur solaire avec connexion Bluetooth intégrée afin de consulter et configurer toutes les données via votre smartphone. Aucune clé électronique n’est nécessaire. Grâce à l’application VictronConnect gratuite compatible sur les smartphones Android et Apple, paramétrez et visualisez vos appareils Victron Energy.

Il permet de consulter la production de votre panneau solaire ainsi que la tension du parc batterie.
Le régulateur MPPT est garanti 5 ans.



le parc batterie pylontech 48V / 7,1kWh

Module de batterie lithium Pylontech US3000C 48 V 3,55 kWh du parc de ce kit solaire

Composé de 2 batteries Lithium 48V/ 74Ah, le parc batterie aura une capacité totale de stockage de 7100 Wh dont 6390Wh utilisable pour alimenter vos consommateurs. Garantie fabricant : 10 ans

Batterie solaire US3000 48V - Pylontech :

  • Capacité totale du parc : 148 Ah
  • Durée de vie moyenne : 10 ans
  • Nombre de cycles* : 6000 cycles à 90% de profondeur de décharge
  • Énergie disponible : 6390 Wh
  • Dimensions d'une batterie : 442 x 420 x 132 mm
  • Poids d'une batterie : 32 kg
  • Courant de charge du parc : 64 A

le convertisseur / Chargeur Multiplus II 48V/3000VA/35-32A

48/3000VA

Le convertisseur-chargeur Multiplus 48V/230V - 3000VA vous permettra d'alimenter l'ensemble de vos consommateurs dont la puissance simultanée ne dépasse les 2400W ! Donc, avant de brancher tous vos appareils, vérifiez bien leur puissance et additionnez, elles ne doivent surtout pas dépasser 2400W. Cet appareil se situe après votre parc batteries en 48V.

La puissance cumulée de vos appareils ne doit pas dépasser celle de votre convertisseur soit 2400W !
Attention à la température, notamment pour l'Afrique ou les camping-cars et camions aménagés (ne pas mettre l'appareil sous un siège !)

L'avantage du Convertisseur Chargeur MultiPlus 3000VA, si vous avez besoin d'alimenter un appareil ou un ensemble d'appareil électrique de plus de 2400W, c'est possible ! Pour cela rien de plus simple ! Allumez votre groupe électrogène et le surplus sera alimenté par le groupe et vous permettra de ne jamais manquer d'énergie. Par ailleurs, cette fonction de charge du Multiplus permet de recharger votre parc batterie lorsque celle-ci est devient faible.

kit solaire avec multplus

  • Tension d'entrée : 48V
  • Tension de sortie : 230V
  • Puissance de sortie (volt-ampère) : 3000VA
  • Puissance de sortie (watt) : 2400W
  • Commutateur de transfert : 32A
  • Courant de charge du parc batterie : 35A
  • Poids : 18 kg
  • Dimensions (H x L x P) : 49,9 x 26,8 x 14,1 cm

DU MATÉRIEL DE QUALITÉ POUR une surveillance MAXIMALE !

Monitoring nécessitant une connexion internet par câble ethernet ou WIFI.

La supervision de l’installation est directement intégrée à l’armoire grâce au Cerbo GX et au GX touch. L’écran GX touch permet de rassembler les données du Cerbo et de les afficher en façade :

Écran de supervision Victron GX Touch 50 affichant l'état de l'installation solaire autonome

La connexion internet permet d’envoyer ces données sur le serveur Victron. De cette manière vous serez en mesure de superviser et de gérer votre installation à distance ! Que vous soyez en vacances ou au travail !

Pour cela, il faudra vous connecter au portail VRM :

Portail Victron VRM affiché sur smartphone pour le suivi à distance du kit solaire





Schéma de câblage complet du kit solaire autonome 3000 W Pylontech, disponible en téléchargement

schéma complet

télécharger

Guide de montage du kit solaire autonome 3000 W Pylontech, disponible en téléchargement

guide de montage

télécharger





DEMANDEZ VOTRE DIMENSIONNEMENT SOLAIRE

Chaque projet d'installation solaire est unique. Nos experts réalisent des dimensionnements solaire sur-mesure pour chacun. Demandez un devis gratuit et sans engagement d'achat.

Demande de devis



MATÉRIELS ADDITIONNELS A CE KIT SOLAIRE

Des fixations peuvent être ajoutés à ce kit ( non incluent) :

type toiture

Les fixations en toiture ( tuile mécanique, canal, ardoise, Bac Acier, fribociment)



fixation sol

Les fixations au sol à lester ( Ultraground, Ground System)



Fixation modulable Unifix 800EGF, support compatible avec les panneaux de ce kit solaire

Les fixations Modulables ( Unifix 800EGF )




Pour aller plus loin

Ce kit figure dans nos kits solaires pour une maison autonome en électricité. À puissance égale, la version équipée d'une batterie PowerBrick de 5,38 kWh est plus compacte, tandis que celle-ci mise sur un parc Pylontech modulaire de 7,1 kWh et sur la supervision Cerbo GX. Les montages plus simples sont réunis dans les kits à monter soi-même. Le régulateur SmartSolar MPPT 150/45 et le convertisseur-chargeur MultiPlus-II 3000 VA sont vendus à l'unité, ainsi que les modules de batteries Pylontech. Pour trancher entre deux configurations, contactez-nous : MyShop Solaire accompagne ses clients depuis 2014 et son bureau d'étude intégré dimensionne et conseille gratuitement.

Questions fréquentes

Quelle consommation quotidienne ce kit de 3000 W absorbe-t-il ?

Commencez par chiffrer vos besoins en wattheures par jour : puissance de chaque appareil multipliée par sa durée d'usage quotidienne, somme des postes, puis 20 % de marge pour les pertes. Les ordres de grandeur utiles sont de 1200 à 1800 Wh pour un réfrigérateur et un congélateur, 300 à 500 Wh pour l'éclairage LED, environ 700 Wh par cycle de lave-linge, 500 à 800 Wh pour le multimédia et la bureautique. Avec 3000 Wc installés, ce kit produit de l'ordre de 3060 à 6100 Wh par jour en hiver et de 10 300 à 12 400 Wh par jour en été selon la région et l'orientation. C'est le format d'une maison occupée à l'année avec un usage électrique maîtrisé, chauffage et eau chaude mis à part.

Quelle autonomie le parc Pylontech offre-t-il sans soleil ?

Le parc réunit deux modules lithium Pylontech US3000C de 3,55 kWh en 48 V, soit 7,1 kWh stockés. La chimie lithium fer phosphate accepte une décharge nettement plus profonde que le plomb : comptez de l'ordre de 6 à 6,5 kWh réellement exploitables, c'est-à-dire un peu plus d'une journée de consommation d'un foyer autonome sans aucun apport solaire. En été, le parc est rechargé à bloc chaque matinée ; en hiver, la production tombe autour du tiers de la production estivale et une série de journées couvertes consomme la réserve sans la reconstituer. Le dimensionnement se raisonne donc sur décembre et janvier.

Peut-on brancher un groupe électrogène ?

Oui, sans matériel supplémentaire. Le MultiPlus-II 3000 VA fourni est un convertisseur-chargeur : il accepte une source alternative en entrée, bascule dessus automatiquement, recharge le parc jusqu'à 35 A et dispose de la fonction PowerAssist, qui ajoute la puissance des batteries à celle du groupe lors des pointes. Un groupe de 3 kVA est bien dimensionné. Le Cerbo GX livré avec le kit supervise l'ensemble et permet de déclencher cet appoint en fonction de l'état de charge du parc, ce qui évite les démarrages inutiles.

Le parc et la production peuvent-ils être étendus plus tard ?

Oui pour le stockage : l'architecture Pylontech est modulaire et accepte un troisième module US3000C sur le même bus, dans le respect des règles d'association du fabricant ; c'est l'évolution la plus pertinente sur ce kit. Pour la production, la règle maison tranche : un panneau fournit environ 80 % de sa puissance nominale en conditions réelles, soit 2400 W pour 3000 Wc, divisés par la tension nominale du parc, 48 V, ce qui donne 50 A. Le SmartSolar MPPT 150/45 fourni est donc au maximum de sa capacité et écrête les pointes : ajouter des panneaux suppose un second régulateur. Notre bureau d'étude chiffre l'extension avec vous.

Faut-il un électricien, et quelles protections sont livrées ?

Le kit est livré avec ses protections côté courant continu : un coffret de protection pour les chaînes photovoltaïques, les porte-fusibles et fusibles, les câbles de liaison batterie et le BMS intégré aux modules Pylontech, qui pilote la charge et la décharge. La pose des panneaux, le câblage continu et la mise en communication des appareils se font en suivant le guide fourni. En aval du convertisseur, la distribution en 230 V relève de l'installation électrique du bâtiment : tableau de répartition, interrupteur différentiel, disjoncteurs et prise de terre doivent être réalisés et vérifiés par un électricien.

Quelle durée de vie et quel entretien pour ce parc lithium ?

Une batterie lithium fer phosphate ne demande aucun entretien : pas de niveau à compléter, pas de charge d'égalisation, pas de dégagement gazeux. Elle supporte des milliers de cycles, bien au-delà d'un parc plomb, et tolère sans dommage de rester partiellement chargée, ce qui est confortable en hivernage. Deux précautions s'imposent : éviter la charge sous zéro degré et installer les modules dans un local tempéré, sec et ventilé. Le Cerbo GX et son écran GX Touch 50 affichent l'état de charge réel, localement et à distance via le portail VRM, ce qui permet de repérer toute dérive avant qu'elle ne devienne coûteuse.

Composition du kit :

Caractéristiques techniques

Caractéristiques techniques du kit

  • Puissance photovoltaïque : 3000 Wc, 6 panneaux bifaciaux Jolywood N-type 500 W
  • Tension du système : 48 V en courant continu
  • Parc batterie : 2 modules lithium Pylontech US3000C 48 V 74 Ah, soit 7,1 kWh stockés
  • Régulateur : Victron SmartSolar MPPT 150 45, 45 A
  • Convertisseur-chargeur : Victron MultiPlus-II 48 V 3000 VA, chargeur 35 A, entrée alternative 32 A
  • Supervision : Victron Cerbo GX MK2 et écran GX Touch 50, suivi à distance par le portail VRM
  • Protections fournies : coffret de protection courant continu, porte-fusibles et fusibles, BMS intégré aux modules Pylontech
  • Câblage fourni : liaisons 35 mm² et 16 mm², câble solaire 6 mm², connecteurs MC4 droits et en Y
  • Production estimée : environ 3060 à 6100 Wh par jour en hiver, 10 300 à 12 400 Wh par jour en été
  • Non fourni : fixations de panneaux, tableau et protections en courant alternatif, prise de terre
