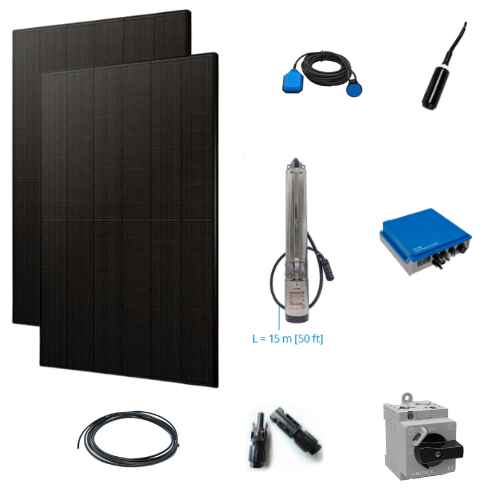

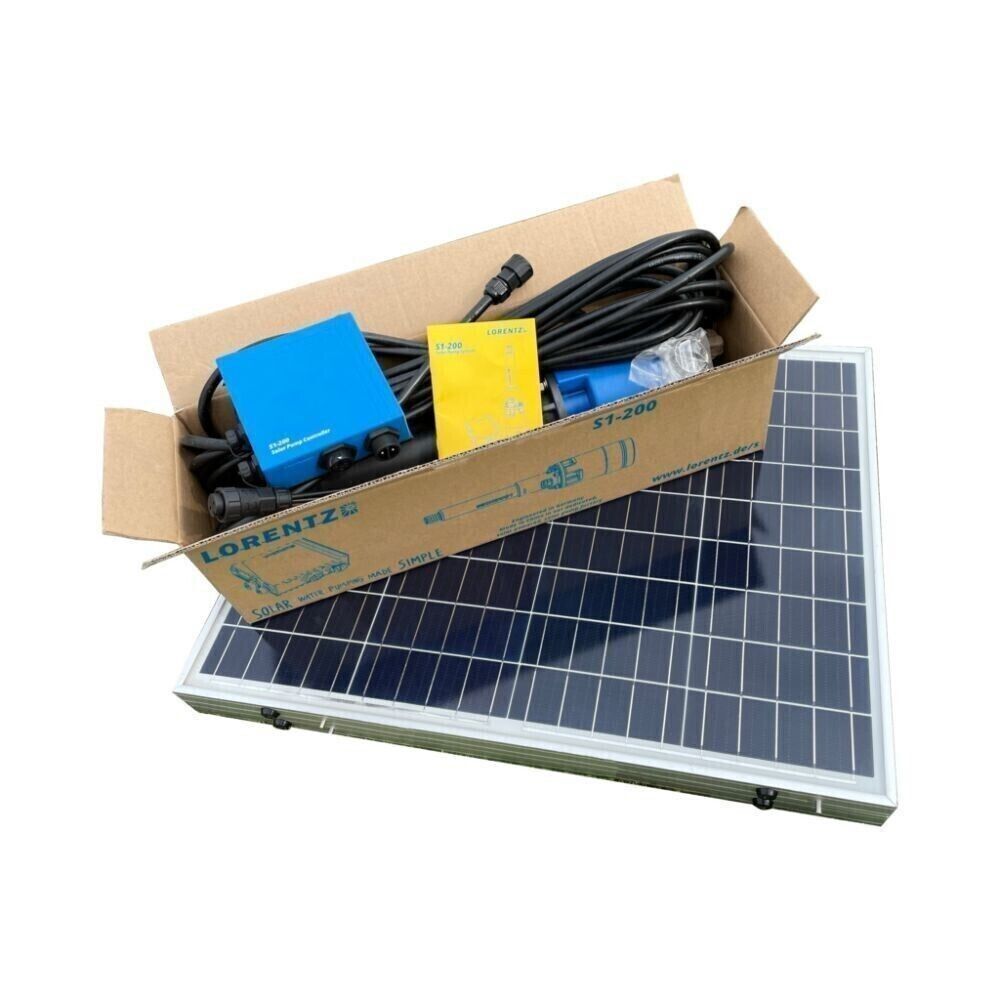

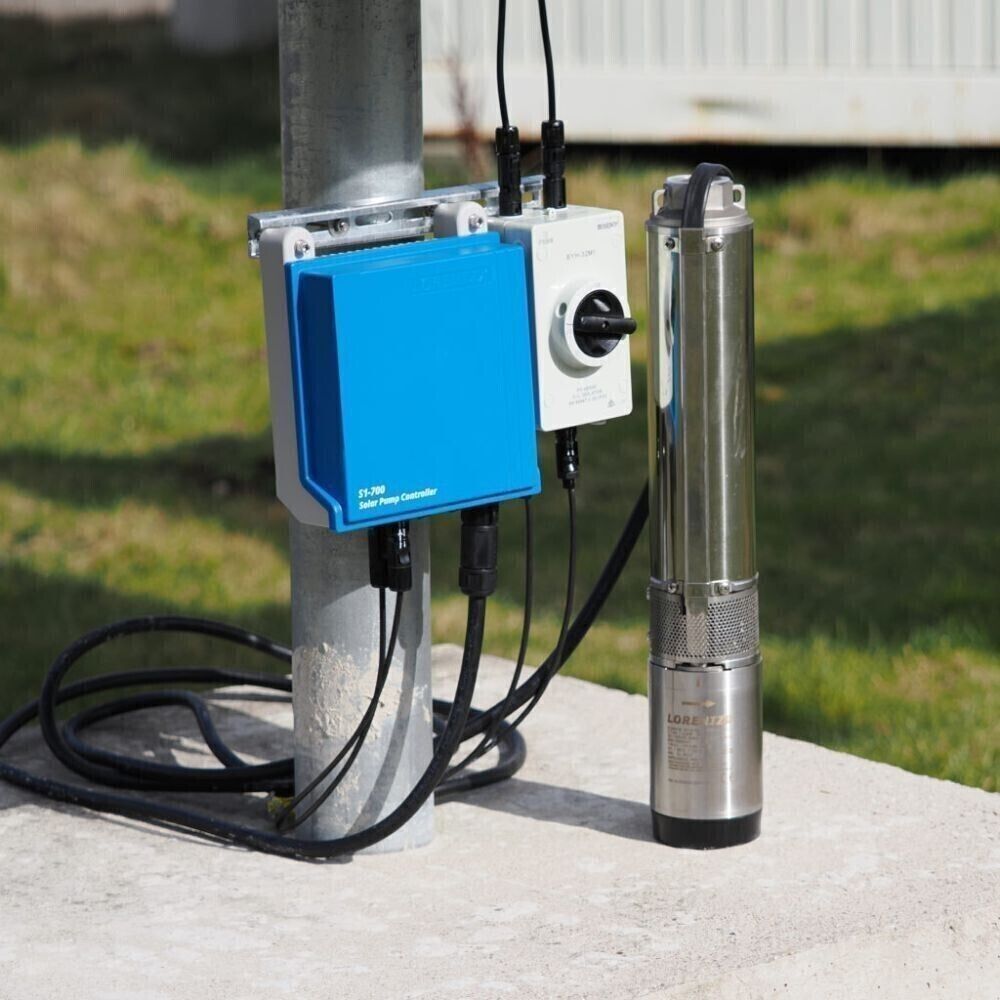

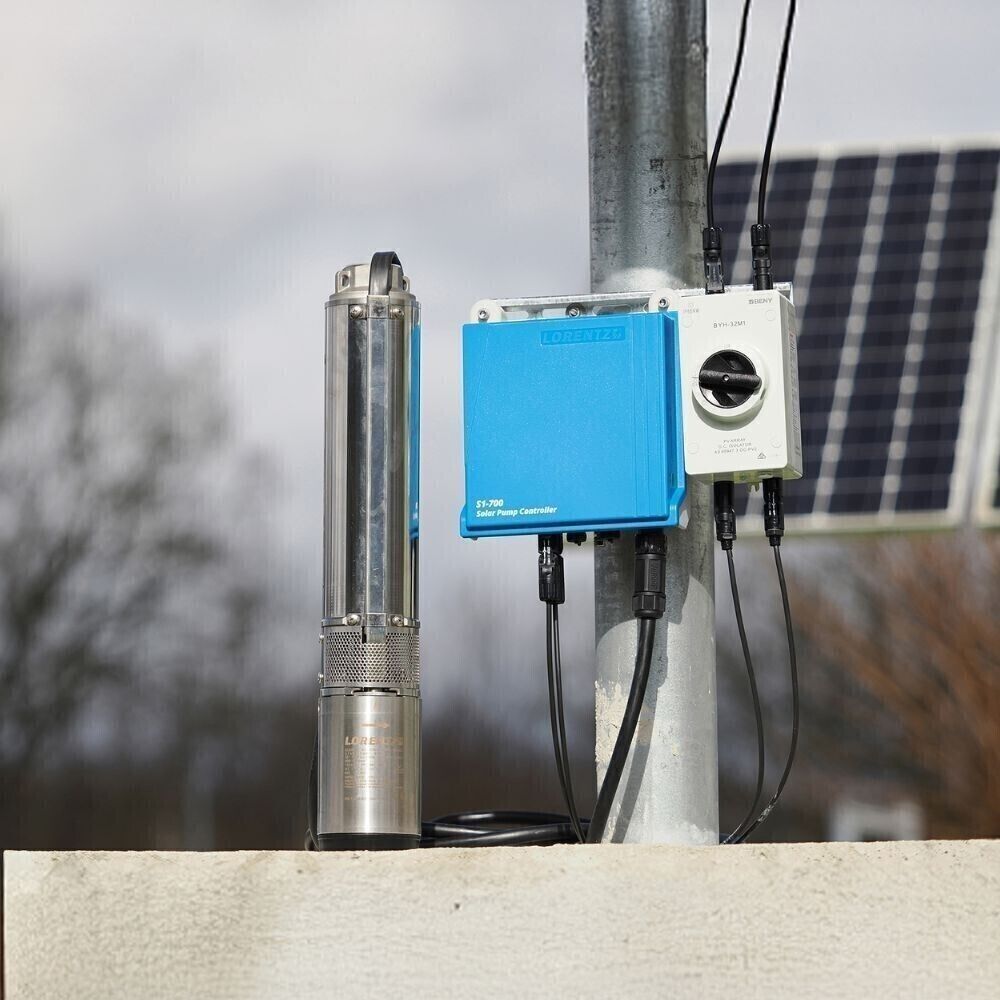

Kit pompe solaire - Lorentz S1-700 + DMEGC 1000Wc

Inclinez et orientez en toute simplicité vos panneaux solaires de grandes dimensions grâce au support de fixation au sol Unifix 600B du fabriquant français Uniteck. Il est adapté à toutes les surfaces planes (sol béton, mur, ossature bois…). Ce support de fixation est parfaitement adapté pour une utilisation en extérieur grâce à sa structure en acier galvanisé et sa visserie adaptée résistant à la corrosion. L’Unifix 600B est compatible avec tous les panneaux de dimensions :

• largeur de 1400 mm au maximum
• longueur de 2500 mm au maximum

L'essentiel sur ce support

Support Uniteck Unifix 600B pour panneau solaire grand format, jusqu'à 2500 x 1400 mm. Inclinaison de 0° à 90° et passage du paysage au portrait selon la saison. Acier galvanisé avec visserie inox A4, 12 kg. Fixation sur sol plat (lesté ou vissé dans le béton), sur mur ou sur structure bois. Résistance au vent annoncée 180 km/h, durée de vie minimale 25 ans, garantie 2 ans. Fabrication française.

À qui s'adresse ce produit

Pose d'un seul panneau grand format là où la toiture n'est pas exploitable : mur de dépendance, sol de jardin, ossature bois. L'inclinaison 0° à 90° permet de suivre la saison, ce qui n'a de sens que si l'on accepte d'y revenir deux fois par an.

Questions fréquentes

Que faut-il retenir de ce support ?

Support Uniteck Unifix 600B pour panneau solaire grand format, jusqu'à 2500 x 1400 mm. Inclinaison de 0° à 90° et passage du paysage au portrait selon la saison. Acier galvanisé avec visserie inox A4, 12 kg. Fixation sur sol plat (lesté ou vissé dans le béton), sur mur ou sur structure bois. Résistance au vent annoncée 180 km/h, durée de vie minimale 25 ans, garantie 2 ans. Fabrication française.

Ce support est-il fabriqué en France ?

Oui. Uniteck conçoit et fabrique ses supports UNIFIX en France, à Béziers. L'acier est galvanisé et la visserie en inox, deux choix qui conditionnent la tenue dans le temps bien plus que l'épaisseur annoncée.

Quelle inclinaison choisir ?

Une inclinaison forte (50-60°) privilégie la production d'hiver et le déneigement naturel ; une inclinaison faible (20-30°) favorise l'été et réduit la prise au vent, donc le lest nécessaire. Pour de l'autoconsommation annuelle en France métropolitaine, 30 à 40° est le compromis courant.

Faut-il lester ou visser au sol ?

Visser quand le support est possible — dalle béton, terrasse, platelage : c'est plus compact et plus léger. Lester quand percer n'est pas souhaitable ou possible : terrain nu, location, site temporaire. Le lest doit être dimensionné selon la zone de vent de votre commune.

La mise à la terre est-elle nécessaire ?

Pour une installation raccordée au réseau, oui : la liaison équipotentielle du cadre et de la structure est requise par le guide UTE C15-712-1. Certains supports de la gamme prévoient des zones de fixation dédiées.

Mon panneau est-il compatible ?

Ce sont les dimensions du cadre qui comptent, pas la puissance. Relevez la longueur et la largeur sur la fiche technique de votre module et comparez-les aux limites indiquées : un panneau de même puissance peut avoir un format très différent d'une marque à l'autre.

Rallonge 20 m de câble de sonde pour pompes Lorentz S1-200 et S1-700

Sur un système de pompage solaire Lorentz de la série S1, deux accessoires de sécurité se raccordent au contrôleur par une liaison basse tension : la sonde de protection contre le fonctionnement à sec, placée dans le forage, et l'interrupteur de réservoir plein, placé dans la citerne. Lorsque la distance dépasse la longueur de câble fournie, cette rallonge de 20 m prolonge la liaison. Elle est équipée de deux connecteurs M16 à deux broches, un mâle et une femelle, pour un branchement sans outil.

À quoi ça sert

Le câble de sonde ne transporte pas de puissance : il transmet une information de niveau au contrôleur. Deux cas de figure imposent de l'allonger. Soit la sonde de manque d'eau descend plus bas que ne le permet le câble d'origine, parce que le forage est profond. Soit l'interrupteur de réservoir plein se trouve dans une citerne éloignée du coffret, à l'autre bout de la parcelle ou plus haut que le point de pompage.

Utiliser la rallonge d'origine plutôt qu'une épissure présente un avantage simple : les connecteurs sont étanches et prévus pour le milieu. Une jonction improvisée dans un environnement humide finit par laisser passer l'humidité, et le contrôleur reçoit alors de fausses informations de niveau, avec des arrêts inexpliqués à la clé.

Compatibilité et dimensionnement

Cette rallonge est l'accessoire de sonde des systèmes de pompage Lorentz S1, notamment les S1-200 et S1-700.

• Elle apporte 20 m de longueur supplémentaire sur la liaison de sonde ou de flotteur.
• Connecteurs M16 à deux broches, un mâle et une femelle, à emboîtement rapide.
• Elle ne remplace pas la rallonge du câble d'alimentation : les deux liaisons sont distinctes et n'utilisent ni la même section ni la même connectique.

Si vous hésitez sur la longueur nécessaire, mesurez le cheminement réel, sonde comprise, avant de commander. Notre bureau d'étude intégré vous répond gratuitement.

Installation et raccordement

La rallonge s'intercale entre le câble de la sonde ou du flotteur et l'entrée correspondante du contrôleur. Les connecteurs M16 s'emboîtent sans outil ; vérifiez simplement qu'ils sont complètement engagés et que les joints sont propres. Placez la jonction à l'abri, le plus haut possible dans la descente, et jamais en traction.

Le long du forage, le câble se plaque contre le filin ou la corde de suspension tous les deux à trois mètres, avec une petite boucle de mou à chaque point. Vers la citerne, un cheminement enterré sous fourreau évite les agressions mécaniques et les rongeurs. Testez le déclenchement de la sécurité avant de refermer l'ouvrage : il est beaucoup plus simple de corriger un raccordement avant la descente qu'après.

LORENTZ

Lorentz conçoit et fabrique en Allemagne des systèmes de pompage solaire alimentés directement par les panneaux, avec recherche du point de puissance maximale intégrée au contrôleur. La série S1 s'adresse aux petits ouvrages domestiques et agricoles et dispose d'accessoires dédiés : sonde de manque d'eau, interrupteur de réservoir plein, rallonges de câble et protection de surtension.

Retrouvez la gamme dans la rubrique kit de pompage solaire. Les accessoires complémentaires sont la sonde contre le fonctionnement à sec, la rallonge de câble d'alimentation et la protection de surtension. Côté production, voyez les panneaux solaires, le régulateur solaire et la distribution électrique et protection. Pour un conseil, contactez-nous au 01 88 24 25 26.

Questions fréquentes

Cette rallonge sert-elle aussi à l'interrupteur de réservoir plein ?

Oui. Sur les systèmes S1, la sonde de manque d'eau et l'interrupteur de réservoir plein utilisent la même connectique de liaison. La rallonge prolonge indifféremment l'une ou l'autre, ce qui est utile lorsque la citerne se trouve loin du coffret ou en hauteur.

Peut-on s'en servir pour le câble d'alimentation de la pompe ?

Non. Le câble de puissance et le câble de signal sont deux liaisons différentes, avec des sections et des connecteurs qui ne sont pas interchangeables. Il existe une rallonge dédiée au câble d'alimentation : les deux se commandent séparément lorsque les deux liaisons doivent être prolongées.

Peut-on mettre deux rallonges bout à bout ?

C'est possible, mais chaque jonction supplémentaire est un point de défaillance potentiel en milieu humide, et l'allongement de la boucle augmente sa résistance, ce qui peut fausser la détection sur les contrôleurs qui mesurent une résistivité. Mieux vaut mesurer le cheminement réel et commander la bonne longueur du premier coup.

Où placer la sonde de manque d'eau dans le forage ?

Au-dessus de la crépine de la pompe, avec une garde d'eau suffisante pour que la coupure intervienne avant l'aspiration d'air. La cote se détermine à partir du niveau dynamique relevé pompe en marche et du rabattement observé lors d'un essai. Trop bas, la sonde ne protège plus ; trop haut, elle arrête la pompe alors que de l'eau reste exploitable.

Pourquoi une sécurité de niveau est-elle indispensable ?

Une pompe immergée est refroidie et lubrifiée par l'eau qu'elle véhicule. Si le niveau descend sous l'aspiration, l'échauffement est immédiat et la partie hydraulique peut être détruite en quelques minutes. La sonde coupe le contrôleur avant le désamorçage et autorise le redémarrage après temporisation : c'est la protection la plus rentable d'une installation de forage.

Comment calculer la hauteur manométrique totale ?

Additionnez la profondeur du niveau d'eau dynamique dans l'ouvrage, la hauteur de refoulement au-dessus du sol jusqu'au point le plus haut, et les pertes de charge dans la conduite, qui dépendent de son diamètre, de sa longueur et du débit. C'est cette hauteur totale, et non la seule profondeur du forage, qui détermine le débit réel de la pompe.
