Pompe solaire immergée Shurflo 9325 - 24V

La Shurflo 9325 est une pompe solaire immergée 24 V destinée aux puits et aux forages où l’on cherche à remonter un volume modeste mais régulier, sur une grande hauteur. Son principe à membrane lui permet de refouler jusqu’à 70 mètres de hauteur manométrique totale, avec un débit compris entre 300 et 420 litres par heure selon le point de fonctionnement, pour un courant absorbé de 1,7 à 4,6 ampères. Son corps est traité contre la corrosion et ses fixations sont en acier inoxydable, comme sa crépine d’aspiration. Elle peut être alimentée directement par un champ photovoltaïque de 150 Wc au maximum via un régulateur booster LCB-G0 ou LCB-G75, ou bien sur une batterie 24 V.

Avantages

• Hauteur manométrique totale jusqu’à 70 mètres, pour les forages profonds
• Débit de 300 à 420 litres par heure selon la hauteur de refoulement
• Faible consommation : de 1,7 à 4,6 ampères selon le point de fonctionnement
• Corps anti-corrosion, fixations et crépine d’aspiration en acier inoxydable
• Fonctionnement au fil du soleil avec régulateur booster, ou sur batterie 24 V

Forage profond, abreuvement du bétail et maison isolée

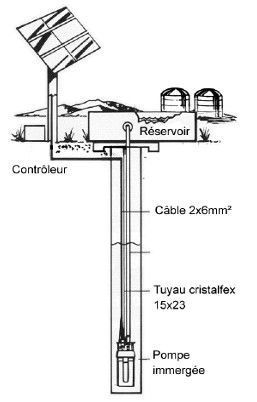

Cette pompe est faite pour les ressources profondes à débit modéré : forage familial, puits de plusieurs dizaines de mètres, point d’eau de site isolé. Son domaine est le remplissage lent et régulier d’une citerne de tête, qui alimentera ensuite la maison, le potager ou l’abreuvoir par gravité. Sur une journée d’ensoleillement, ce débit horaire modeste représente un volume largement suffisant pour un usage domestique ou pour quelques animaux.

Elle est également utilisée en alimentation d’habitation isolée, où la contrainte principale est la hauteur à franchir entre la nappe et le réservoir. Son débit limité est alors un avantage : il reste compatible avec le débit de recharge de la plupart des petits forages.

Bien dimensionner son pompage

La seule question qui compte vraiment est celle-ci : cette pompe va-t-elle remonter votre eau, depuis votre profondeur, en quantité suffisante. Pour y répondre, calculez la hauteur manométrique totale. Additionnez la profondeur du niveau d’eau pendant le pompage, appelée niveau dynamique et toujours plus basse que le niveau au repos, la hauteur de refoulement au-dessus du sol jusqu’au point de livraison, et les pertes de charge créées par le tuyau, les coudes et les accessoires. C’est cette HMT, et non la profondeur du puits, qu’il faut reporter sur la courbe de la pompe.

Le débit annoncé chute lorsque la hauteur augmente : la 9325 donne ses 420 litres par heure à faible hauteur et se rapproche de 300 litres par heure à 70 mètres. Côté production, le champ photovoltaïque est limité à 150 Wc avec un régulateur booster, et le débit est maximal autour du milieu de journée. La question de la batterie se tranche simplement : pour remplir une citerne, le pompage au fil du soleil est plus simple et plus durable ; la batterie ne se justifie que si l’eau doit arriver à heure fixe. Notre bureau d’étude intégré fait ce calcul gratuitement avec vous.

SHURFLO

Shurflo, aujourd’hui au sein du groupe Pentair, fabrique depuis des décennies des pompes basse tension à membrane et centrifuges, très répandues en pompage solaire, en nautisme et en véhicule aménagé. La série 9300 est l’une des pompes solaires immergées les plus installées au monde, appréciée pour sa simplicité, sa faible consommation et sa tolérance aux conditions difficiles.

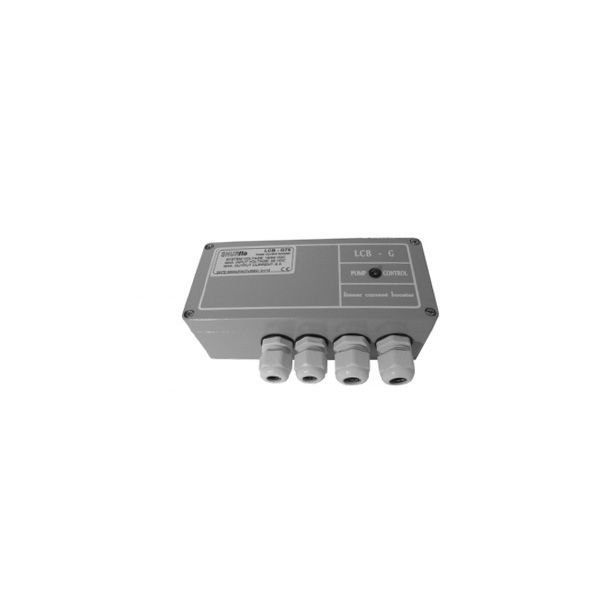

Retrouvez l’ensemble de notre offre dans la rubrique Kit de pompage, les modules qui alimenteront votre pompe dans la rubrique Panneau solaire, les accumulateurs dans la rubrique Batteries, les régulateurs dans la rubrique Régulateur solaire et les protections dans la rubrique Distribution électrique et protection. Si vous avez besoin d’un débit nettement supérieur sur une hauteur plus faible, orientez-vous vers les pompes immergées LORENTZ PS2. Pensez aussi au régulateur booster LCB-G0 ou LCB-G75, au câble submersible et à la sonde de protection contre la marche à sec. Contactez-nous pour faire dimensionner votre installation.

Questions fréquentes

Comment calculer ma hauteur manométrique totale ?

Additionnez trois éléments : la profondeur du niveau d’eau dans le puits pendant le pompage, la hauteur de refoulement entre le sol et le point de livraison, et les pertes de charge dans le tuyau, les coudes et les accessoires. Le résultat est la HMT, et c’est elle que l’on reporte sur la courbe de la pompe pour lire le débit réel.

Pourquoi le débit baisse-t-il quand la hauteur augmente ?

Une pompe ne fournit pas un débit constant : elle suit une courbe. La 9325 approche 420 litres par heure à faible hauteur et redescend vers 300 litres par heure lorsqu’elle refoule à 70 mètres. Plus la hauteur augmente, plus une part du travail du moteur sert à vaincre la pression plutôt qu’à déplacer de l’eau.

Quelle surface de panneaux faut-il prévoir ?

Avec un régulateur booster LCB-G0 ou LCB-G75, le champ est limité à 150 Wc. La puissance nécessaire augmente avec la hauteur de refoulement : il faut nettement moins de modules pour pomper à faible hauteur qu’à 70 mètres. Le débit est maximal au milieu de la journée, quand le soleil est au plus haut.

Faut-il une batterie ou peut-on pomper au fil du soleil ?

Le pompage au fil du soleil vers une citerne est la solution la plus simple et la plus durable : la cuve sert de stockage, sans entretien ni remplacement. Une batterie 24 V ne se justifie que si l’eau doit impérativement arriver à une heure fixe, par exemple pour un arrosage programmé en soirée.

Dans quel diamètre de forage cette pompe peut-elle descendre, et à quelle hauteur la suspendre ?

Elle est prévue pour les forages de petit diamètre et se suspend généralement à un ou deux mètres au-dessus du fond. Il ne faut jamais la poser sur le fond : elle aspirerait le sable et la vase qui s’y déposent, ce qui use prématurément la membrane et la crépine.

Comment protéger la pompe du fonctionnement à sec ?

Le corps de pompe de la série 9300 tolère une marche à sec sans se détériorer, mais la bonne pratique reste d’installer une sonde de niveau ou un interrupteur à flotteur qui coupe le contrôleur lorsque le niveau descend. Sur une eau de forage chargée en sable, prévoyez aussi une crépine en bon état et vérifiez-la régulièrement.
