Kit autoconsommation 6000W Jolywood/APSystems

Description

Kit solaire autoconsommation 6000W : produisez votre propre énergie verte et faites des économies !

BESOIN D'AIDE POUR DÉFINIR VOTRE KIT SOLAIRE SUR-MESURE ?

Utilisez notre simulateur solaire et bénéficiez des conseils de notre équipe

Commencer

Le PANNEAU SOLAIRE JOLYWOOD 500W BIFACE

Les panneaux solaires Jolywood 500W bifaces sont fabriqués pour optimiser la production d’énergie solaire grâce à leur technologie à bifaciale et demi-cellule. Voici leurs principaux avantages.

PRODUCTION optimale

Les panneaux bifaciaux capturent la lumière du soleil des deux côtés, ce qui augmente leur efficacité de 10 %. De plus, la technologie demi-cellule diminue les pertes de rendement dues à l'ombre partielle.

Avec des cellules TopCon rectangulaires offrant un rendement de 22,61 %, ces panneaux sont à la fois solides et esthétiques. Ils viennent avec une garantie de 25 ans sur le produit et une garantie de performance assurant 87,4 % de la puissance initiale après 30 ans. Leur design moderne, avec un cadre en aluminium noir et un look full black, s'intègre parfaitement dans tout décor.

La technologie demi-cellule améliore aussi leur performance en réduisant l'accumulation de chaleur au sein des cellules, facilitant ainsi le transfert de courant et optimisant la production, même avec de légers ombrages.

Vous trouverez ci-dessous une estimation de la production de votre kit 6000W équipé de panneaux solaires Jolywood 500W en fonction de votre région.

Inclinaison à 35° et orientation plein sud

APSystems DS3h

Le modèle DS3H est un micro-onduleur duo qui offre une puissance de sortie maximale exceptionnelle de 960 VA. Il permet de connecter deux modules PV distincts, chacun avec son propre Maximum Power Point Tracker (MPPT). Cette configuration permet aux modules de fonctionner à leur puissance maximale, ce qui améliore l'efficacité de l'ensemble du système.

Les micro-onduleurs DS3H sont couverts par une garantie fabricant de 10 ans s'ils sont connectés à une passerelle de communication ECU et enregistrés sur l'application EMA.

D'une puissance de 960 VA, il est l'allié idéal de 2 panneaux Dualsun 500 W. Attention à ne pas mettre plus de 5 micro-onduleurs sur une même chaîne (soit 10 panneaux).

Qu’est-ce que la PASSERELLE DE COMMUNICATION ECU-C

L'unité de communication d'énergie ECU-C (Energy Communication Unit) est la passerelle de communication des micro-onduleurs d'APSystems. Elle collecte les données de chaque module solaire grâce à ses pinces de courant et les transmet instantanément vers votre smartphone, tablette ou ordinateur. Grâce au logiciel EMA (Energy Monitoring & Analysis) d'APSystems, vous disposez d'une analyse détaillée de votre installation photovoltaïque, vous permettant de maximiser votre production et votre rendement.

Accédez à une interface simple et intuitive pour :

• Suivre en temps réel la production d'énergie de votre installation solaire, panneau par panneau.
• Analyser les performances et identifier les éventuels problèmes afin de maximiser votre rendement solaire.
• Recevoir des alertes en cas de problème pour une intervention rapide et une maintenance préventive.
• Accéder à des rapports détaillés sur votre production solaire et vos économies d'énergie.

schéma complet

télécharger

guide de montage

télécharger

guide de paramétrage

télécharger

BESOIN D'AIDE POUR DÉFINIR VOTRE KIT SOLAIRE SUR-MESURE ?

Utilisez notre simulateur solaire et bénéficiez des conseils de notre équipe

Commencer

Kit autoconsommation 6 000 Wc Jolywood et micro-onduleurs APsystems

Ce kit produit 6 000 Wc à partir de 12 panneaux Jolywood Bifacial N-type 500 W, convertis en 230 V par 6 micro-onduleurs APsystems DS3-H de 960 VA, soit 5 760 VA côté réseau. Il occupe environ 27 m² de toiture et produit de 5 700 à 7 500 kWh par an selon la région et l'orientation. Les panneaux sont garantis 25 ans en produit, les micro-onduleurs 10 ans de série. Le rendement de conversion atteint 97,3 % et chaque panneau est suivi individuellement depuis l'application EMA.

À qui s'adresse ce kit

Un kit de 6 000 Wc correspond à une consommation annuelle d'environ 8 000 à 13 000 kWh, avec une présence en journée ou des usages pilotables comme le ballon d'eau chaude, le lave-linge ou la recharge d'un véhicule électrique. Il demande un pan de toiture dégagé d'au moins 27 m², orienté sud, sud-est ou sud-ouest. Les micro-onduleurs autorisent une pose sur une toiture partiellement ombragée ou sur deux pans d'orientation différente, ce qu'un onduleur central supporte mal.

Questions fréquentes

Combien produit un kit de 6 000 Wc par an ?

Entre 5 700 et 7 500 kWh selon la région, l'inclinaison et l'orientation : comptez environ 1 000 kWh par kWc installé dans le nord de la France et jusqu'à 1 250 kWh par kWc sur le pourtour méditerranéen.

Quelle surface de toiture faut-il ?

Chaque panneau Jolywood 500 W mesure 1 950 × 1 134 mm. Pour 12 panneaux, prévoyez environ 27 m² de surface exploitable, d'un seul tenant ou répartis sur deux pans.

Pourquoi des micro-onduleurs plutôt qu'un onduleur central ?

Chaque DS3-H gère deux panneaux indépendamment : un panneau ombragé ou encrassé ne pénalise pas les autres. Le courant reste en 230 V alternatif sur la toiture, sans string haute tension, et l'installation s'agrandit panneau par panneau.

Peut-on agrandir l'installation plus tard ?

Oui. Il suffit d'ajouter les panneaux par paire et un micro-onduleur DS3-H supplémentaire sur la même branche, dans la limite de 5 unités par branche en 2,5 mm² et 6 unités en 4 mm².

Quelles démarches administratives prévoir ?

Une déclaration préalable en mairie et une demande de raccordement auprès d'Enedis sont nécessaires. MyShop Solaire propose un service de formalités administratives qui prend ces démarches en charge.

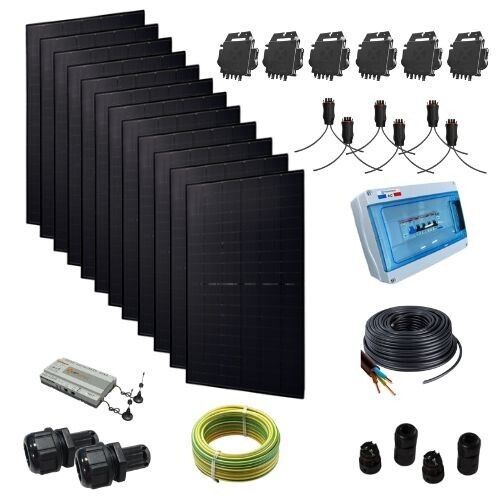

Composition du kit :

• 12 x Jolywood - Bifacial N-type - 500W
• 6 x APSystems - Micro onduleur DS3 H
• 6 x APSystems - Câble AC BUS 2m
• 2 x APSystems - Embout de terminaison
• 1 x Coffret de protection AC 4 à 8kW pour micro-onduleur APSystem
• 2 x APSystems - Paire de Connecteurs AC mono
• 26 x Agrafe de mise à la terre - Rayvolt®
• 2 x Bobine de câble de terre 6mm² pour 20 m
• 1 x APSystems - Passerelle de supervision ECU C
• 2 x APSystems - Tore de courant 80A
• 2 x Bobine monophasé 20m - 2,5mm²
• 4 x Cosse plate M8

Caractéristiques techniques
