JA Solar - Panneau bifacial 500W

Description

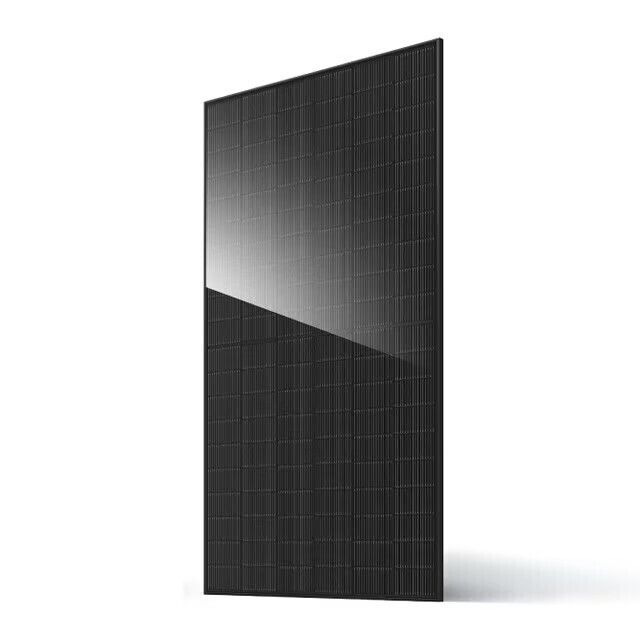

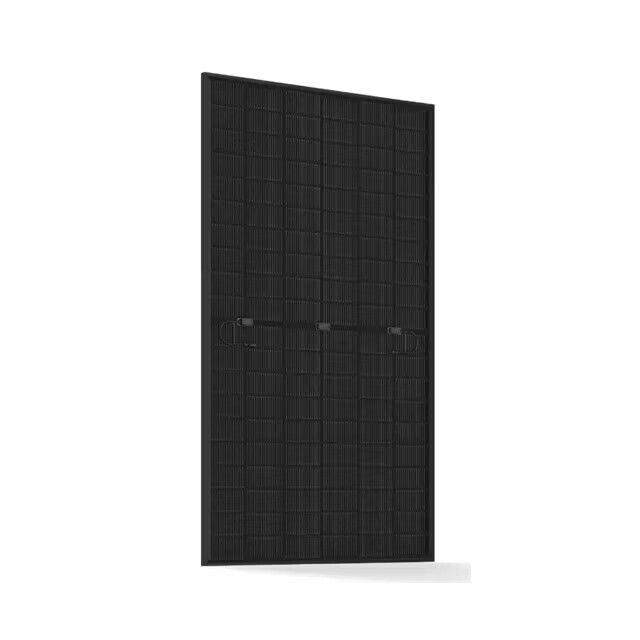

Panneau solaire JA Solar 500 W bifacial double verre

Le JAM60D41-500/LB appartient à la gamme DeepBlue 4.0 Pro de JA Solar. Il associe 120 demi-cellules monocristallines N-type TOPCon à 16 busbars et une construction double verre 2 + 2 mm, pour 500 Wc en conditions STC et 22,6 % de rendement.

Ses dimensions, 1953 × 1134 × 30 mm pour 27,3 kg, le placent dans le standard résidentiel actuel : il se pose avec les mêmes rails et les mêmes crochets que les autres modules de près de 2 mètres.

Pourquoi la tension compte dans le choix du module

Avec 120 demi-cellules, ce module travaille à une tension plus élevée (Voc 43,85 V, Vmpp 36,91 V) et à un courant plus faible (Isc 14,42 A) qu'un 108 demi-cellules de même puissance. Les pertes dans les câbles étant proportionnelles au carré du courant, c'est un avantage sur les liaisons longues entre la toiture et l'onduleur.

En contrepartie, un module 120 cellules ne doit jamais être mis en série avec un 108 cellules : les tensions ne se correspondent pas et la chaîne produirait moins que la somme de ses modules. Si vous complétez une installation existante, vérifiez d'abord la Voc des panneaux déjà en place.

Pour une installation en autoconsommation, associez-le à un micro-onduleur ou à un onduleur central, avec un coffret de protection et des fixations adaptées.

JA Solar

JA Solar est l'un des tout premiers fabricants mondiaux de cellules et de modules photovoltaïques, présent sur le marché européen depuis plus de quinze ans et classé Tier 1. La gamme DeepBlue 4.0 Pro est sa ligne N-type TOPCon. L'usine est certifiée ISO 9001, ISO 14001 et ISO 45001 ; les modules sont conformes REACH et RoHS, avec une boîte de jonction IP68.

À qui s'adresse ce produit

Installations photovoltaïques en autoconsommation, en surimposition sur toiture comme en pose au sol. Le choix d'un module se joue sur trois paramètres concrets : ses dimensions, qui doivent correspondre à votre structure de fixation ; son épaisseur de cadre, qui détermine les étriers ; et sa tension à vide par grand froid, qui borne la longueur de chaîne admise par votre onduleur. La puissance affichée, elle, ne dit rien de la compatibilité.

Questions fréquentes

Combien de panneaux pour 3 kWc ?

Six modules de 500 Wc donnent 3 kWc, soit environ 13 m² de toiture. Douze modules pour 6 kWc.

Quelle production annuelle espérer ?

De l'ordre de 500 à 650 kWh par an et par module en France, selon la région, l'orientation, l'inclinaison et l'ombrage.

Le double verre est-il vraiment plus durable ?

Le verre arrière ne jaunit pas et ne se délamine pas comme un backsheet polymère. C'est un avantage net en bord de mer, en bâtiment d'élevage ou sous forte humidité. En contrepartie le module est un peu plus lourd.

Peut-on le mélanger avec un panneau de 500 W d'une autre marque ?

Sur la même chaîne, non, sauf si les tensions sont très proches. Ce module est un 120 demi-cellules à 43,85 V de Voc : il se marie avec un autre 120 cellules, pas avec un 108 cellules à 40 V. Sur des micro-onduleurs indépendants, le mélange ne pose pas de problème.

Quelle garantie de performance ?

JA Solar annonce une garantie de performance linéaire sur 30 ans, avec environ 87 % de la puissance nominale restante en fin de période. Pour la garantie produit, contactez-nous : elle dépend du lot et du canal d'approvisionnement.
