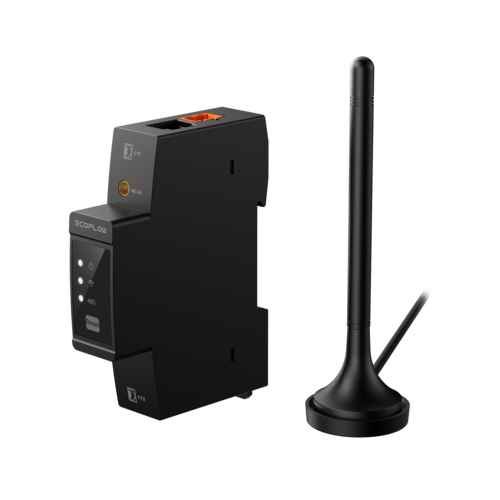

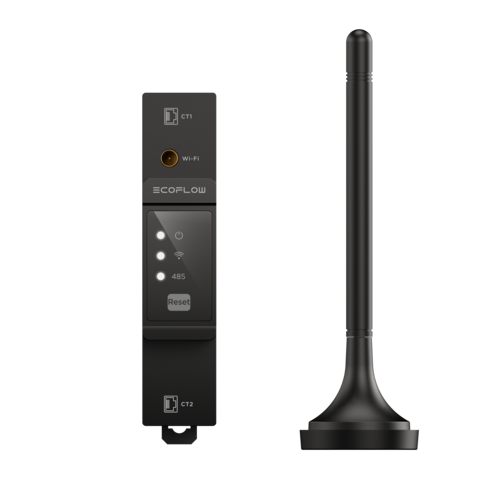

EcoFlow Smart Meter Dual CT

Un compteur d'énergie bidirectionnel mesure en permanence ce que le logement prélève sur le réseau et ce qu'il y renvoie. C'est la donnée de base dont un système de stockage a besoin pour réguler sa charge et sa décharge sans envoyer de surplus vers le réseau. Le Smart Meter Dual CT EcoFlow se distingue par une particularité que ne possède pas un compteur classique : il dispose de deux canaux triphasés indépendants et de six pinces ampèremétriques, trois par canal. Il mesure donc deux points de l'installation en même temps, typiquement le point de livraison et une production photovoltaïque déjà en place.

Fonctionnement et points forts

Chaque canal du Dual CT se comporte comme un compteur triphasé complet. Trois pinces ampèremétriques se referment sur les trois phases du point à mesurer, sans couper les conducteurs, et l'appareil lit simultanément la tension et le courant pour en déduire la puissance et son sens de circulation. Avec deux canaux, vous disposez de deux mesures indépendantes, horodatées de la même façon, que le système peut comparer en temps réel.

La qualité de la mesure est le vrai sujet sur ce type de produit. L'erreur de mesure annoncée est inférieure à 10 W et le temps de réaction inférieur à 3 secondes. Ces deux valeurs déterminent directement la finesse de la régulation sans injection : un compteur lent ou imprécis laisse passer du surplus vers le réseau le temps que le système réagisse. La plage de courant va de 0,08 à 120 A par phase, avec un courant nominal de 40 mA et un courant de démarrage de 0,08 A.

• Deux canaux triphasés indépendants, six pinces ampèremétriques (trois par canal)
• Mesure bidirectionnelle : prélèvement et renvoi vers le réseau
• 0,08 à 120 A par phase, courant de démarrage 0,08 A
• 230 V entre phase et neutre, 400 V entre phases, plage 90 à 276 V AC, 45 à 65 Hz
• Erreur de mesure inférieure à 10 W, temps de réaction inférieur à 3 s
• Consommation propre inférieure à 1,5 W
• Catégorie de mesure CAT III, degré de pollution PD2
• Wi-Fi 2,4 GHz, Bluetooth 5.0 et RS485
• Montage sur rail DIN 35 mm, 20 x 66 x 90 mm, moins de 100 g
• IP30, -30 à +70 °C en fonctionnement

À quoi sert concrètement la double mesure

Le cas de figure le plus fréquent est celui d'une maison déjà équipée de panneaux photovoltaïques, à laquelle on ajoute un système de stockage. Avec un compteur à canal unique posé au point de livraison, le système voit uniquement le solde : il ne sait pas distinguer une consommation faible d'une production élevée. Avec le Dual CT, le second canal mesure la production existante, et le système dispose des deux informations séparément. La régulation devient beaucoup plus fine, notamment lors des variations rapides de l'ensoleillement.

La double mesure sert aussi à surveiller un sous-ensemble de l'installation : un atelier, une dépendance, une borne de recharge, un local professionnel alimenté par le même tableau. Vous obtenez alors à la fois le bilan global du site et la consommation détaillée de cette partie, sans multiplier les appareils de mesure.

Enfin, la mesure bidirectionnelle rend l'appareil pertinent dans toutes les configurations où l'on cherche à limiter, voire à annuler, l'injection sur le réseau. C'est la fonction attendue sur la plupart des installations résidentielles françaises en autoconsommation.

Compatibilités et communication

Le Smart Meter Dual CT est prévu pour le système EcoFlow STREAM. La liste détaillée des modèles compatibles n'est pas publiée par le fabricant à ce jour : si vous avez déjà un appareil STREAM et que vous souhaitez une confirmation écrite avant de commander, demandez-la nous, notre bureau d'étude vérifie gratuitement.

Côté communication, l'appareil dispose du Wi-Fi 2,4 GHz, du Bluetooth 5.0 et d'une liaison RS485. Le Wi-Fi sert à la mise en service et au dialogue courant avec le système, le Bluetooth à l'appairage local, et le RS485 à une liaison filaire lorsque le tableau est mal couvert par le réseau sans fil, ce qui arrive souvent dans un coffret métallique ou en sous-sol.

Installation en tableau

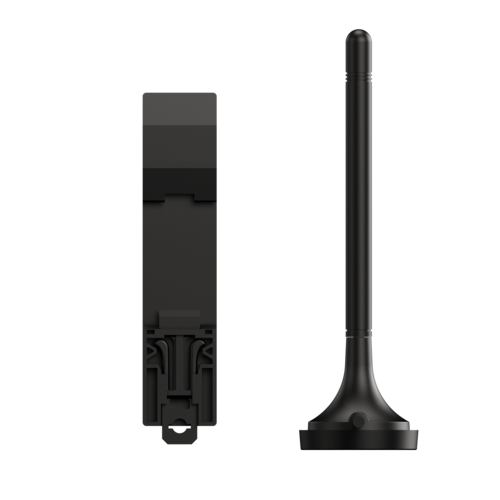

L'appareil se monte sur un rail DIN de 35 mm, au format 20 x 66 x 90 mm pour moins de 100 g. Son indice de protection IP30 impose une pose en intérieur strict, dans un coffret fermé : il n'est pas prévu pour une installation en extérieur, même sous un auvent. Les conditions d'environnement admissibles sont de -30 à +70 °C en fonctionnement, de -40 à +85 °C en stockage, de 5 à 95 % d'humidité sans condensation, et jusqu'à 2 000 m d'altitude.

L'installation est réservée à un électricien : elle suppose d'ouvrir le tableau, de poser six pinces ampèremétriques sur des conducteurs sous tension et de raccorder l'alimentation de l'appareil. La catégorie de mesure CAT III et le degré de pollution PD2 correspondent à un usage en tableau de distribution de bâtiment. Le produit bénéficie d'une garantie constructeur de 2 ans.

EcoFlow

EcoFlow conçoit des solutions de production et de stockage d'électricité, des stations portables aux systèmes résidentiels. Sa gamme STREAM s'adresse au marché européen du solaire à brancher, avec des briques modulaires assemblées au fil des besoins. Le Smart Meter Dual CT est la pièce de mesure haut de gamme de cet ensemble : c'est elle qui rend possible une régulation sérieuse lorsque l'installation comporte déjà une production photovoltaïque.

MyShop Solaire distribue la gamme EcoFlow depuis la France et accompagne chaque projet avec un bureau d'étude intégré, qui dimensionne et conseille gratuitement. Retrouvez la gamme complète sur la page EcoFlow STREAM plug and play, le compteur communicant EcoFlow pour une mesure à canal unique, le micro-onduleur STREAM 800 VA et nos batteries plug and play. Une question sur votre tableau ? Contactez-nous au 01 88 24 25 26.

Questions fréquentes

Quelle différence avec un Smart Meter à un seul canal ?

Un compteur à canal unique mesure un seul point, en général le point de livraison. Le Dual CT dispose de deux canaux triphasés indépendants et de six pinces ampèremétriques, trois par canal : il mesure donc simultanément deux endroits de l'installation. C'est ce qui permet de suivre à la fois les échanges avec le réseau et une production photovoltaïque déjà en place, ce qu'un compteur simple ne sait pas faire.

Combien de pinces sont nécessaires et comment les répartir ?

Six pinces ampèremétriques, réparties en deux groupes de trois. Le premier groupe se place sur les trois phases du point à surveiller en priorité, en général l'arrivée du réseau ; le second groupe se place sur les trois phases du deuxième point, par exemple le départ de l'onduleur photovoltaïque existant.

Peut-il être installé sur une installation photovoltaïque déjà en service ?

Oui, c'est précisément son intérêt. Le deuxième canal se place sur la production existante, ce qui permet au système de connaître à tout moment la puissance déjà produite et de ne pas la compter deux fois. Le pilotage de la batterie gagne en justesse, sans toucher à l'installation photovoltaïque d'origine.

Peut-on le poser à l'extérieur ?

Non. L'indice de protection est IP30, ce qui impose une pose en intérieur et dans un coffret fermé. La plage de fonctionnement s'étend de -30 à +70 °C, le stockage de -40 à +85 °C, avec une humidité de 5 à 95 % sans condensation et une altitude maximale de 2 000 m.

Faut-il un électricien pour l'installer ?

Oui, l'installation est réservée à un électricien. L'appareil se monte sur rail DIN 35 mm dans le tableau électrique, relève de la catégorie de mesure CAT III et du degré de pollution PD2, et sa mise en place suppose d'intervenir sur les conducteurs principaux de l'installation.

Quelle est sa précision pour la régulation sans injection ?

L'erreur de mesure est inférieure à 10 W et le temps de réaction inférieur à 3 secondes. Ce sont les deux chiffres qui comptent pour une régulation en zéro injection : plus la mesure est juste et rapide, moins le système renvoie d'énergie vers le réseau avant d'avoir corrigé sa puissance.
