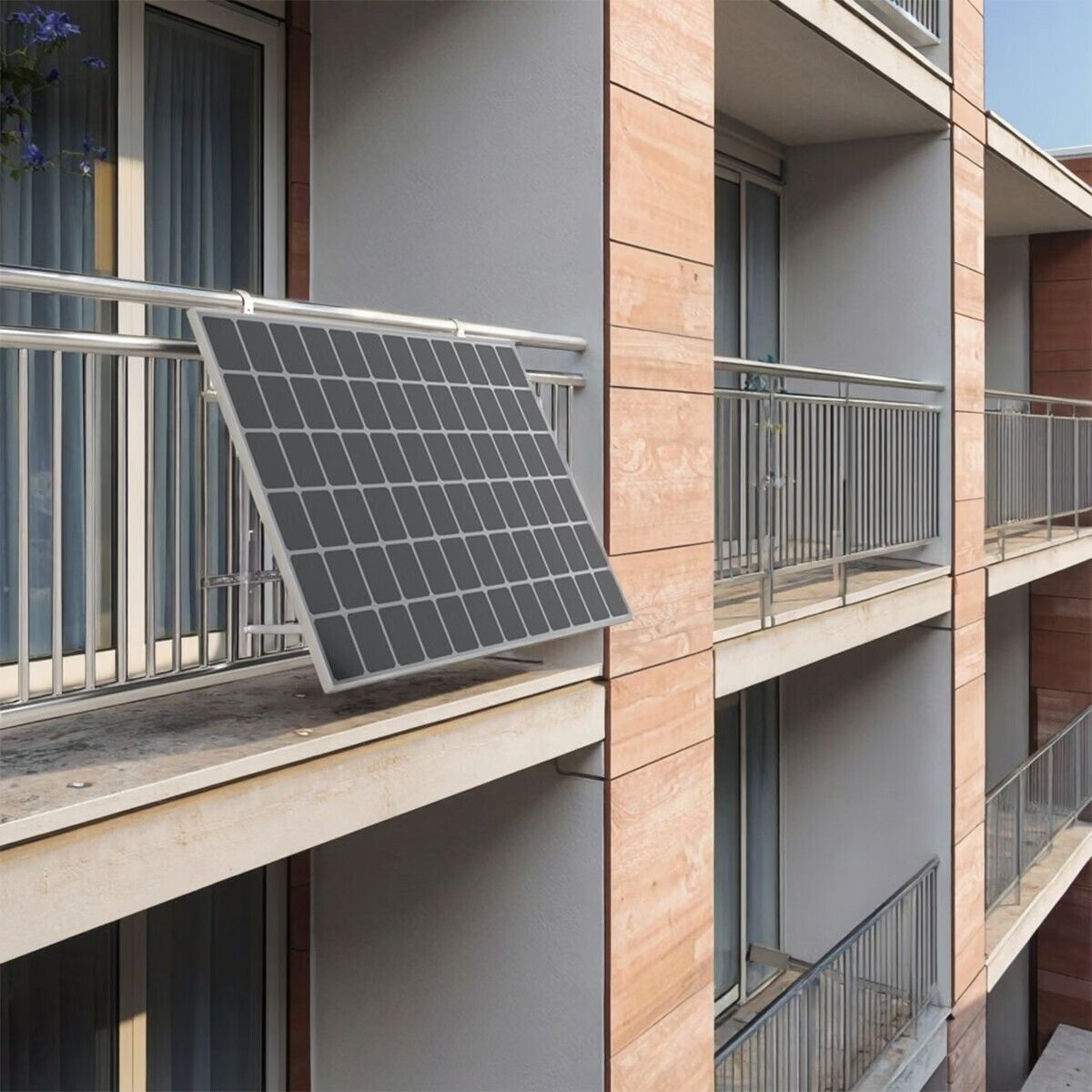

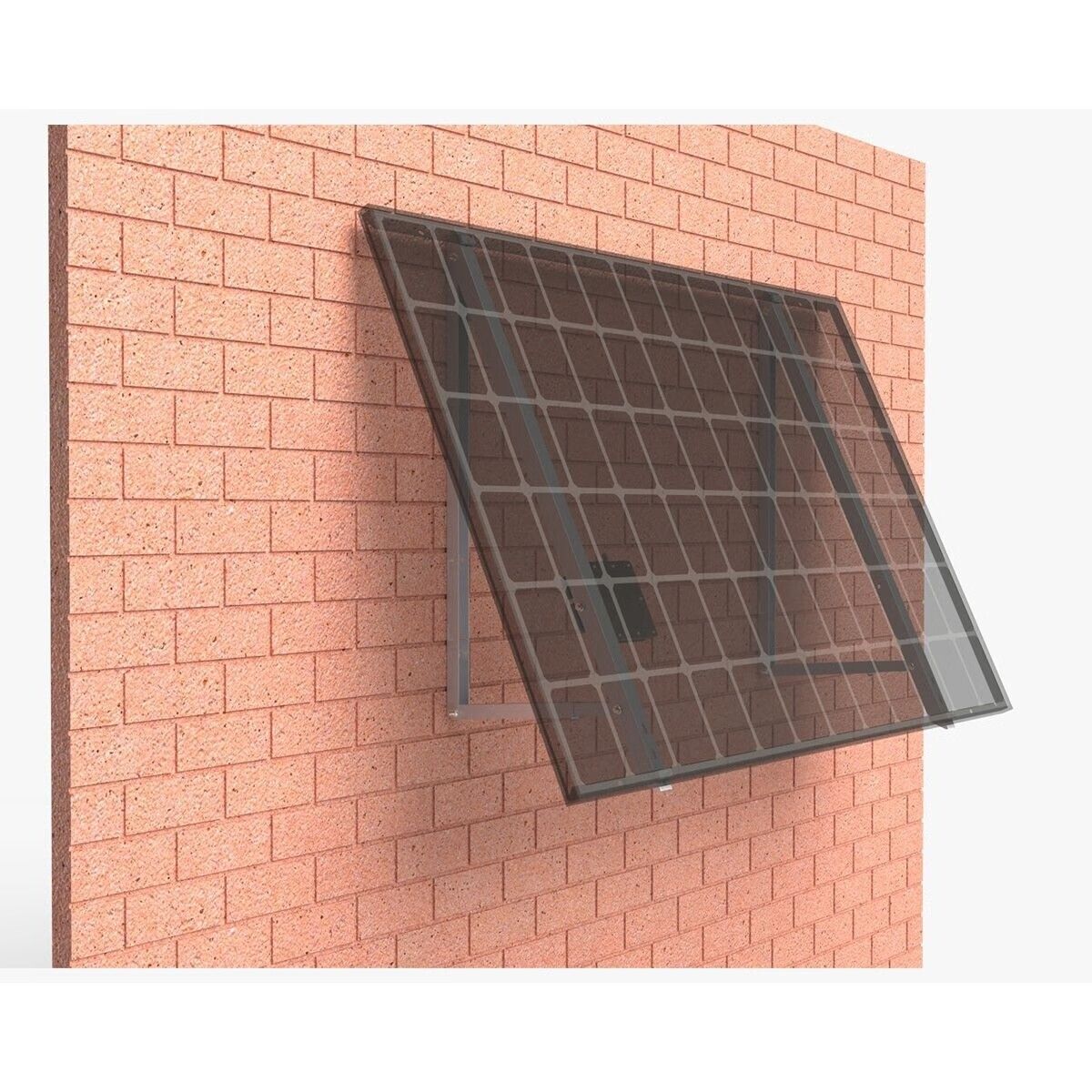

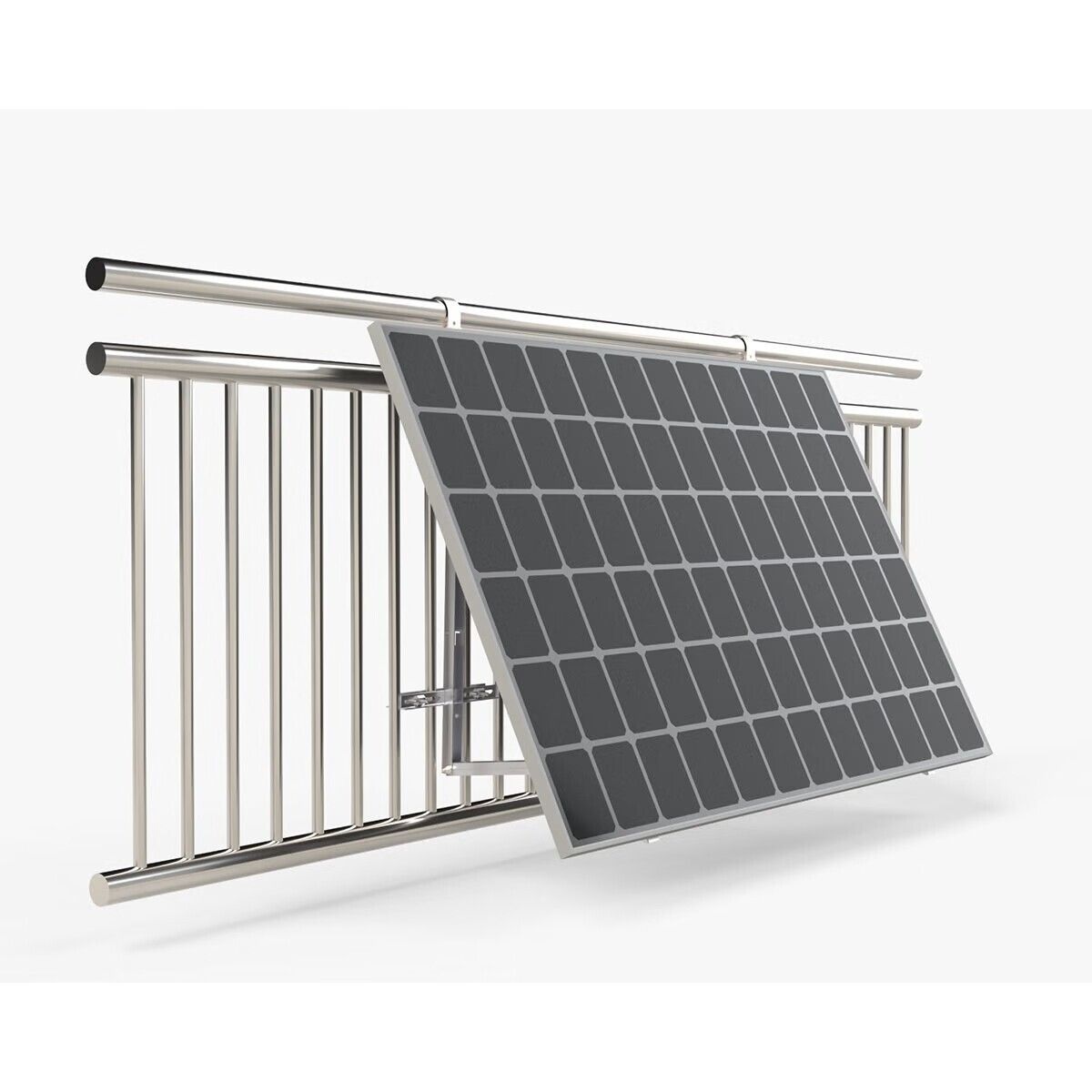

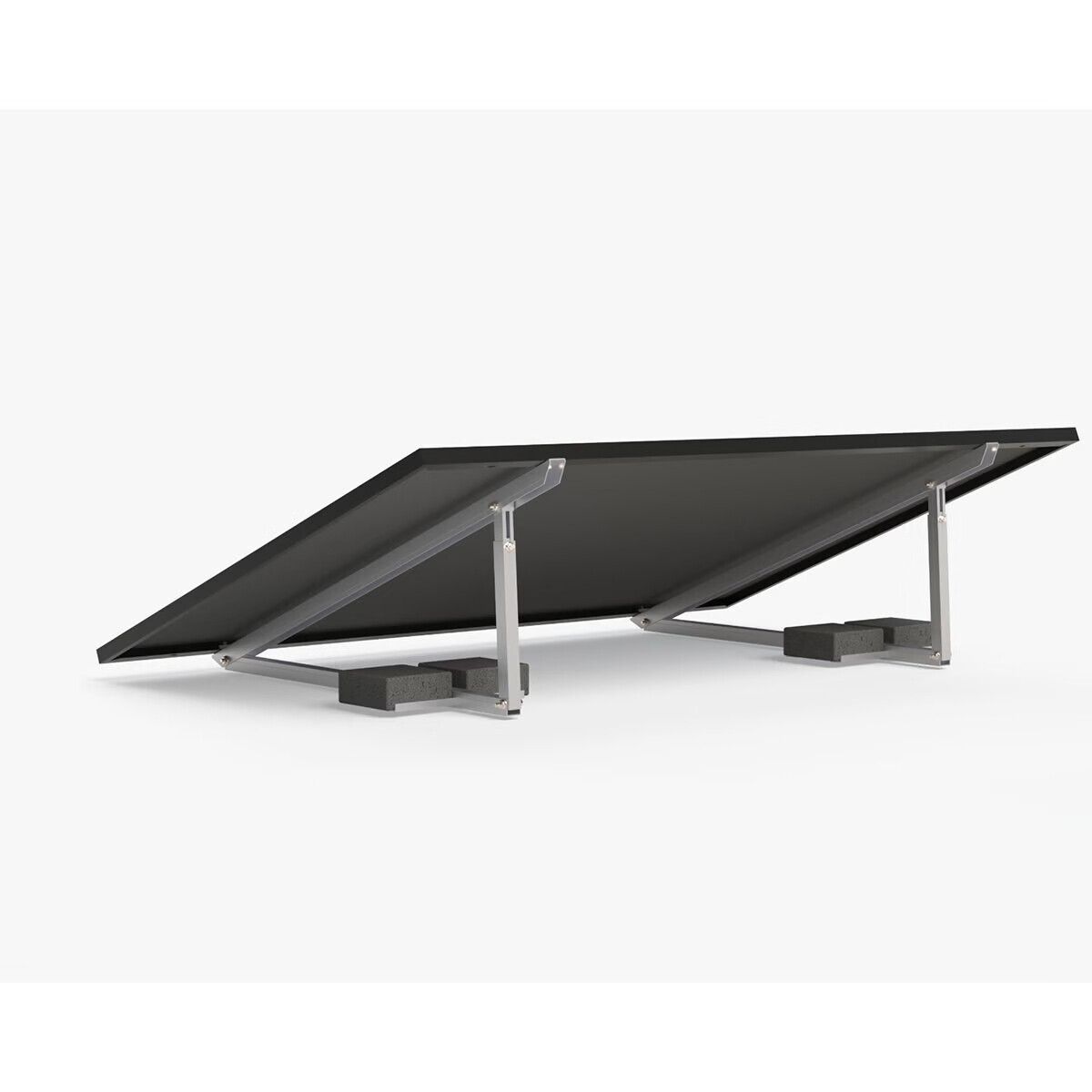

EasySupport - Fixation mur, sol et balcon

Panneau solaire DMEGC 500 W bifacial N-type bi-verre

Le DM500M10RT-B60HBT appartient à la série Infinity RT de DMEGC. Il associe 120 demi-cellules monocristallines N-type TOPCon à 16 busbars et une construction bi-verre 2 + 2 mm à face arrière transparente, pour 500 Wc et 22,6 % de rendement sur 1950 × 1134 × 30 mm.

Avec une Voc de 44,22 V et une Isc de 14,04 A, il travaille à tension élevée et à courant modéré : les pertes dans les câbles sont plus faibles qu'avec un 108 cellules de même puissance, ce qui est appréciable sur une longue liaison entre la toiture et l'onduleur.

Bifacialité, carbone et environnements sévères

Le coefficient de bifacialité est de 80 % ± 5 %. Le constructeur annonce 550 W à +10 % de gain arrière, 600 W à +20 % et 650 W à +30 %. Ces valeurs supposent une pose surélevée au-dessus d'une surface claire : en surimposition sur une couverture, le module produit comme un monofacial.

DMEGC fait certifier l'empreinte carbone de ses modules selon la norme ISO 14067, sous 500 kg équivalent CO₂ par kWc, seuil qui conditionne l'accès à certaines bonifications françaises. Le module passe aussi les essais d'environnement sévère : brouillard salin, ammoniac, PID et LeTID.

En autoconsommation raccordée, associez-le à un micro-onduleur ou à un onduleur central acceptant 44 V, un coffret de protection et des fixations adaptées.

DMEGC Solar

DMEGC est la division photovoltaïque du groupe chinois Hengdian DMEGC Magnetics, basée à Dongyang, dans le Zhejiang. La série Infinity RT regroupe ses modules bi-verre N-type. L'entreprise est certifiée ISO 9001, 14001, 45001 et 50001 ainsi que SA 8000. Ses modules sont largement utilisés en France sur les projets soumis à critère carbone.

À qui s'adresse ce produit

Installations photovoltaïques en autoconsommation, en surimposition sur toiture comme en pose au sol. Le choix d'un module se joue sur trois paramètres concrets : ses dimensions, qui doivent correspondre à votre structure de fixation ; son épaisseur de cadre, qui détermine les étriers ; et sa tension à vide par grand froid, qui borne la longueur de chaîne admise par votre onduleur. La puissance affichée, elle, ne dit rien de la compatibilité.

Questions fréquentes

Combien de panneaux de 500 W pour 3 kWc ?

Six modules de 500 Wc, soit environ 13 m² de toiture. Douze modules pour 6 kWc.

Quelle différence avec le DMEGC 450 W ?

Le DM450M10RT-B54HBT est un 108 demi-cellules de 1762 mm pour 24,5 kg et 39,80 V de Voc. Le 500 W est plus long, plus lourd et travaille à 44,22 V : les deux ne doivent pas être mélangés sur une même chaîne.

Quelle production annuelle attendre ?

Environ 500 à 650 kWh par an et par module en France, sur la base de 1 000 à 1 300 kWh par kWc installé, davantage si la face arrière est éclairée.

Quelle est la garantie ?

25 ans de garantie produit et 30 ans de garantie de performance linéaire : au moins 99 % la première année, puis 0,4 %/an maximum, soit 87,4 % à 30 ans.

Ce module convient-il à un bâtiment agricole ?

Oui. Il est certifié IEC 62716 contre l'ammoniac et IEC 61701 contre le brouillard salin, les deux contraintes typiques des bâtiments d'élevage et des sites littoraux.

Ce panneau a-t-il sa place sur le toit d’un véhicule aménagé

Il peut équiper un camion aménagé ou un fourgon à grand pavillon, mais pas un camping-car de gabarit courant : vérifiez la longueur disponible et le poids admissible au regard des dimensions indiquées dans les caractéristiques. À noter que le gain bifacial, qui vient de la lumière réfléchie sous le module, est quasi nul lorsque le panneau est posé à plat contre un toit de véhicule : sur ce type de pose, le bifacial n’apporte pas l’avantage qu’il a sur un sol clair ou une toiture-terrasse. Pour un véhicule, un panneau dédié rigide ou semi-flexible reste plus pertinent.

Bobine de 50 m de câble de qualité solaire 6 mm²

Le câble de chaîne photovoltaïque n'a rien d'un câble électrique ordinaire. Il reste dehors pendant toute la vie de l'installation, exposé au soleil, à la pluie et aux écarts de température, et il travaille sous une tension continue élevée. Ce câble de qualité solaire de 6 mm², livré en bobine de 50 m, est conçu pour cet usage : double isolation, tenue aux ultraviolets et aux intempéries, âme souple qui accepte les cheminements contraints d'une toiture.

À quoi ça sert

Ce câble relie les panneaux entre eux, puis la chaîne jusqu'au régulateur de charge ou à l'onduleur. Il ne protège rien par lui-même : la protection de la partie photovoltaïque passe par des fusibles de chaîne et, si l'installation l'exige, par un parafoudre en courant continu, dont la tension d'emploi doit couvrir la tension de la chaîne. Un fusible de parc batterie, prévu pour des intensités élevées sous faible tension, n'a rien à faire ici. De la même façon, un disjoncteur conçu pour le courant alternatif ne convient pas : en continu, l'arc ne s'éteint pas tout seul.

Comment le dimensionner

La section se choisit sur le courant de chaîne et sur la longueur. Le 6 mm² couvre la grande majorité des kits photovoltaïques résidentiels, y compris les plus puissants, tant que la distance entre les panneaux et le local technique reste raisonnable. Pour estimer la production réelle, retenez notre convention maison : un panneau produit environ 80 % de sa puissance nominale en conditions réelles, et l'on divise par la tension nominale du parc, soit 12,8 V pour un parc 12 V lithium, sans marge supplémentaire. La longueur compte autant que la section : plus la liaison est étendue, plus la chute de tension ampute la production. Dans le doute, montez d'un cran en section plutôt que de rallonger inutilement le trajet.

Installation et compatibilité

Mesurez le trajet réel, par où le câble passera vraiment, et ajoutez la descente jusqu'au local technique ainsi qu'une réserve pour les raccordements. Les extrémités se terminent par des connecteurs MC4 sertis, un mâle et une femelle par polarité. Fixez le câble le long des rails pour qu'il ne batte pas au vent, évitez les boucles larges qui favorisent les surtensions induites, et protégez chaque traversée de toiture ou de paroi par un passe-fil ou un presse-étoupe adapté. Repérez clairement le positif et le négatif avant de connecter quoi que ce soit : côté continu, une inversion ne pardonne pas toujours.

Côté photovoltaïque, les règles changent

Entre les panneaux et le régulateur, les courants restent modestes mais la tension de chaîne monte vite avec le nombre de modules en série. C'est l'inverse du circuit batterie, où les intensités sont énormes sous faible tension. Cette différence conditionne tout : le choix du câble, celui des connecteurs et celui des protections, qui ne sont pas les mêmes des deux côtés du régulateur.

Connecteurs MC4, fusibles de chaîne, parafoudres, coffrets et coupe-circuits sont regroupés dans la rubrique Distribution électrique et protection. La bobine de 10 m convient aux liaisons courtes, celle de 80 m aux grands cheminements, et les bobines de 10 mm² aux installations dont les panneaux sont éloignés. Cette bobine accompagne la pose de vos panneaux solaires et le raccordement de votre régulateur solaire ; côté stockage, vérifiez la protection de vos batteries.

Un doute sur le calibre à retenir ou sur la section de câble associée ? Notre bureau d'étude intégré dimensionne et conseille gratuitement depuis 2014. Vous pouvez nous joindre au 01 88 24 25 26 ou via la page Nous contacter.

Questions fréquentes

Quelle section choisir, 6 ou 10 mm² ?

Le 6 mm² couvre la majorité des installations résidentielles aux distances courantes. Le 10 mm² s'impose lorsque les panneaux sont éloignés du local technique ou lorsque le courant de chaîne est élevé : la section plus généreuse limite la chute de tension et donc la perte de production.

Comment estimer le courant de ma chaîne ?

Retenez notre convention maison : un panneau produit environ 80 % de sa puissance nominale en conditions réelles. On divise ensuite par la tension nominale du parc, par exemple 12,8 V pour un parc 12 V lithium, sans marge supplémentaire. Des panneaux en série additionnent les tensions, en parallèle les courants.

Un câble électrique classique peut-il convenir ?

Non. Un câble d'installation ordinaire n'a ni la tenue aux ultraviolets ni la double isolation exigées en extérieur sous tension continue. Il se craquelle en quelques saisons, et un défaut d'isolement sur une chaîne photovoltaïque est difficile à détecter et dangereux.

La protection côté photovoltaïque est-elle la même que côté batterie ?

Non. Côté batterie, on se protège de courants de court-circuit très élevés sous faible tension. Côté panneaux, les courants restent modestes mais les tensions de chaîne montent très haut : il faut des fusibles de chaîne et des parafoudres prévus pour ces tensions, pas un fusible de puissance de parc batterie.

Un appareil de protection prévu pour le courant alternatif convient-il en courant continu ?

Non. En alternatif, le courant repasse par zéro cent fois par seconde et l'arc s'éteint de lui-même. En continu, l'arc se maintient et peut détruire un organe qui n'est pas prévu pour cela. Il faut donc des protections marquées DC, dont la tension d'emploi en continu couvre celle du circuit.

Où installer la protection et avec quel indice de protection ?

Dans un emplacement ventilé, accessible pour le contrôle, à l'abri des projections et hors de portée des contacts accidentels. En soute, en fond de cale ou en local exposé, le porte-fusible nu ne suffit pas : il faut un coffret fermé dont l'indice de protection correspond au lieu de pose.

Pack de 5 paires de connecteurs MC4 Stäubli

Le connecteur MC4 est la pièce la plus souvent négligée d'une installation solaire embarquée, et c'est pourtant par là que les ennuis arrivent : un contact mal serti chauffe, un raccord laissé ouvert sur un pont se remplit d'air salin, et la perte de production qui en résulte se cherche longtemps avant d'être trouvée. Ce pack propose cinq paires de connecteurs d'origine Stäubli, le fabricant qui a créé le système MC4, à sertir sur le câble de votre choix. De quoi reprendre un câblage complet, préparer des rallonges sur mesure ou garder des pièces de rechange à bord.

À quoi ça sert

• Cinq embouts mâles et cinq embouts femelles, livrés à sertir, pour confectionner des liaisons à la longueur exacte du bateau.
• Étanchéité IP68 accouplé pendant une heure sous un mètre d'eau, IP65 en usage courant, IP2X lorsque le connecteur n'est pas accouplé.
• Tension assignée de 1 000 V en courant continu selon la norme CEI 62852.
• Contacts en cuivre étamé à lamelles MULTILAM, avec une résistance de contact inférieure ou égale à 0,25 mΩ.
• Corps isolant en PC/PA, verrouillage par clip avec déclic de confirmation.

Compatibilité et dimensionnement

Le système MC4 de 4 mm accepte les sections de 1,5 à 10 mm² selon la référence et la matrice de sertissage utilisée ; les 4 et 6 mm² employés sur un bateau sont au coeur de cette plage. Communiquez-nous la section de votre câble avant commande, car c'est elle qui détermine le fût de sertissage adapté.

Pour la section elle-même, raisonnez sur la longueur réelle du cheminement à bord et non sur la distance apparente : entre un portique arrière et le coffre technique, on dépasse vite dix mètres par polarité. Une section généreuse réduit la chute de tension et donc la production perdue en route. Nous ne reprenons volontairement pas ici de courant assigné pour ces connecteurs : la valeur qui circule dans les catalogues ne couvre pas de façon certaine la référence vendue, et une donnée approximative sur une pièce de sécurité n'a pas sa place dans une fiche produit.

Pose et étanchéité

Travaillez toujours hors charge, panneau couvert ou déconnecté, car un panneau éclairé est sous tension en permanence. Dénudez à la longueur prescrite, sertissez avec une pince dédiée aux contacts solaires de 4 mm, puis insérez le contact dans le corps jusqu'au clic et serrez le presse-étoupe arrière sur la gaine : c'est ce serrage qui ferme l'ensemble. Vérifiez l'accouplement par une légère traction, le verrouillage doit tenir.

À bord, cherchez un cheminement protégé du ruissellement et du piétinement, arrimez le câble tous les 30 à 40 cm pour qu'il ne travaille pas au gîte, et évitez de laisser un raccord dans un fond de cockpit où l'eau stagne. Les connecteurs non utilisés doivent être obturés par des bouchons de protection. Les circuits de bateaux de plaisance relèvent de normes spécifiques : en cas de doute sur le schéma ou sur les protections, faites valider l'ensemble par notre bureau d'étude.

Stäubli

Stäubli est le concepteur du connecteur MC4, devenu le standard du raccordement photovoltaïque. La marque fournit les fabricants de panneaux du monde entier, et ses contacts à lamelles MULTILAM sont la raison technique pour laquelle un MC4 d'origine ne chauffe pas là où une copie s'échauffe.

Retrouvez l'ensemble de nos équipements dans la rubrique Bateau : panneaux solaires, régulateurs de charge, distribution électrique et protection et fixations. Pour fermer les liaisons laissées libres, prévoyez une paire de bouchons de protection MC4 ; pour un raccordement sans sertissage, les kits Uniconnect sont livrés câbles et connecteurs déjà montés. Notre bureau d'étude intégré vous conseille gratuitement : 01 88 24 25 26 ou nous contacter.

Questions fréquentes

Quelle section de câble ces connecteurs acceptent-ils ?

Le système MC4 de 4 mm couvre les sections de 1,5 à 10 mm² selon la référence et le fût de sertissage employé. Les sections utilisées à bord, 4 et 6 mm², sont dans cette plage. Comme la référence exacte conditionne la taille du fût, indiquez-nous la section de votre câble avant commande : un contact serti sur une section trop faible chauffe, et un contact trop petit pour le câble ne se ferme pas correctement.

Faut-il une pince à sertir spécifique ?

Oui. Le raccordement se fait par sertissage, pas par vis, et la qualité du sertissage détermine la résistance de contact donc l'échauffement. Utilisez une pince prévue pour les contacts solaires de 4 mm et la matrice correspondant à la section. Une pince généraliste écrase le fût sans lui donner sa forme, et le contact se desserre avec les vibrations, ce qui est précisément le régime d'un bateau.

Les connecteurs sont-ils étanches sur un bateau ?

Une fois accouplés et verrouillés, ils sont donnés pour IP68 pendant une heure sous un mètre d'eau, et IP65 en usage courant. Non accouplés, la protection tombe à IP2X : un connecteur laissé ouvert sur un pont n'est pas protégé. Serrez bien le presse-étoupe arrière sur la gaine du câble, c'est lui qui ferme l'ensemble, et orientez si possible le raccord vers le bas pour que l'eau ne stagne pas dessus.

Sont-ils compatibles avec les MC4 déjà présents sur mon panneau ?

Les connecteurs de vos panneaux relèvent du même système de 4 mm dans la très grande majorité des cas, et s'accouplent donc directement. Méfiez-vous en revanche des copies à bas coût déjà en place : elles acceptent mécaniquement l'accouplement mais la géométrie du contact n'est pas garantie, ce qui crée un point chaud. Si vous reprenez un câblage ancien, remplacez la paire complète plutôt que de mélanger les marques.

Comment contrôler un connecteur en début de saison ?

Déconnectez hors charge, panneau couvert, et inspectez : un contact doit être brillant, sans vert-de-gris ni trace noire de chauffe, et le joint du presse-étoupe doit rester souple. Au remontage, le clip doit émettre un déclic franc. Tout connecteur verdi, fendu ou dont le verrouillage ne tient plus se remplace, c'est une pièce d'usure et son prix est sans rapport avec celui d'un panneau.

Que faire des connecteurs non utilisés à l'hivernage ?

Ne les laissez pas ouverts à l'air salin. Obturez-les avec une paire de bouchons de protection MC4, qui referment le mâle et la femelle et conservent l'étanchéité du contact pendant l'hiver. C'est aussi la bonne pratique quand vous déposez un panneau pour la saison et que les liaisons restent à bord : un contact oxydé au printemps se traduit par une perte de production difficile à diagnostiquer.

Mettre deux modules à la terre d'un seul clip

Le P-Clip Renusol réalise la mise à la terre de deux modules photovoltaïques en même temps. Il se glisse au point de serrage commun à deux panneaux voisins et crée la continuité électrique entre leurs cadres et la structure.

Son intérêt est arithmétique : en traitant deux modules par pièce, il divise par deux le nombre de points de liaison à poser sur une rangée. Sur un champ de douze panneaux, cela change le temps passé sur le toit.

Le principe est le même que pour toutes les griffes de ce type : le cadre d'un module est anodisé, donc isolant en surface. Il ne suffit pas de le mettre en contact avec le rail — il faut traverser cette couche. Le clip le fait mécaniquement, au serrage, sans qu'on ait à percer ni gratter le cadre, ce qui préserverait mal l'étanchéité du profilé et la garantie du panneau.

Caractéristiques

• Produit : Clip de mise à la terre P-Clip
• Marque : Renusol
• Portée : 2 modules par clip
• Pose : Au point de serrage commun, sans perçage du cadre
• Référence normative : Guide UTE C15-712-1

À savoir

• La liaison équipotentielle des cadres et de la structure est requise sur toute installation raccordée au réseau : ce n'est pas une option de confort.
• Ne percez ni ne grattez jamais un cadre pour obtenir un contact : c'est le rôle de la griffe, et le perçage compromet le profilé.
• Comptez vos points de liaison en fonction du calepinage réel : le nombre dépend de la disposition des modules, pas seulement de leur quantité.

L'essentiel sur ce produit

P-Clip Renusol : clip de mise à la terre qui réalise la liaison équipotentielle de deux modules photovoltaïques simultanément. Il se pose rapidement, sans percer ni gratter le cadre. La liaison équipotentielle des cadres et de la structure est requise par le guide UTE C15-712-1 sur toute installation raccordée au réseau.

À qui s'adresse ce produit

Installateurs et autoconstructeurs qui doivent assurer la mise à la terre d'un champ photovoltaïque. En traitant deux modules par clip, il divise par deux le nombre de points à poser sur une rangée.

Questions fréquentes

Que faut-il retenir de ce produit ?

P-Clip Renusol : clip de mise à la terre qui réalise la liaison équipotentielle de deux modules photovoltaïques simultanément. Il se pose rapidement, sans percer ni gratter le cadre. La liaison équipotentielle des cadres et de la structure est requise par le guide UTE C15-712-1 sur toute installation raccordée au réseau.

À quoi sert le P-Clip ?

À réaliser la mise à la terre — la liaison équipotentielle — de deux modules photovoltaïques simultanément. Il crée la continuité électrique entre les cadres des panneaux et la structure qui les porte.

Pourquoi la mise à la terre est-elle obligatoire ?

Parce qu'une masse métallique accessible dans une installation électrique doit être reliée à la terre. Pour le photovoltaïque, le guide UTE C15-712-1 encadre cette exigence : elle conditionne la conformité de l'installation et sa sécurité.

Faut-il percer le cadre du panneau ?

Non, et il ne faut surtout pas le faire. Le cadre est anodisé, donc isolant en surface ; le clip traverse mécaniquement cette couche au serrage. Percer ou gratter un cadre compromet le profilé et peut mettre en cause la garantie du module.

Combien m'en faut-il ?

Cela dépend du calepinage : chaque clip couvre deux modules voisins au point de serrage commun. Comptez d'après la disposition réelle de vos rangées, pas seulement d'après le nombre de panneaux.
