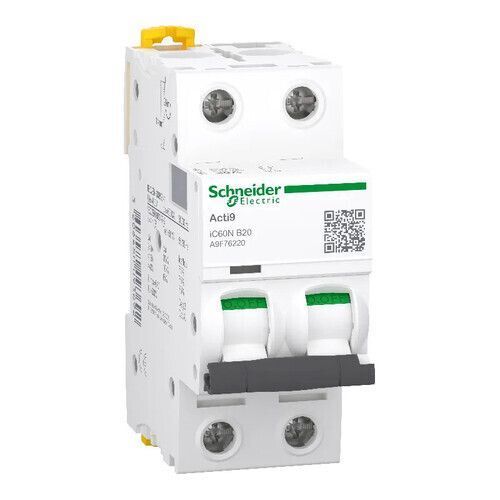

Disjoncteur 2P 20A Courbe B ACTI9 IC60N

Description

Le rôle du disjoncteur sur un départ photovoltaïque

Un disjoncteur protège le câble avant tout : il coupe quand le courant dépasse ce que le conducteur peut supporter sans chauffer. C'est pour cela que son calibre se choisit d'après la section du câble et son mode de pose, et non d'après la puissance de l'appareil raccordé.

La courbe, elle, décrit la réaction à un fort courant bref. La courbe C est faite pour tolérer les appels de courant des moteurs et des transformateurs ; la courbe B déclenche plus tôt. Un onduleur photovoltaïque n'a pas d'appel de courant comparable à celui d'un moteur : la courbe B y est le choix habituel, et offre une protection plus franche.

Caractéristiques

• Produit : Disjoncteur modulaire
• Gamme : Acti9 iC60N — Schneider Electric
• Nombre de pôles : 2P — bipolaire (phase + neutre)
• Calibre : 20 A
• Courbe de déclenchement : B
• Circuit : Monophasé
• Montage : Rail DIN

Choisir le calibre : le câble d'abord

En cuivre et sous un mode de pose usuel, la NF C 15-100 admet un calibre maximal de 20 A pour du 2,5 mm², 25 A pour du 4 mm² et 32 A pour du 6 mm². Posé en faisceau, noyé dans un isolant ou soumis à une température élevée, un câble doit être déclassé — donc le calibre revu à la baisse.

Surdimensionner un disjoncteur est une erreur courante et contre-intuitive : un calibre trop élevé ne protège pas mieux, il laisse passer un défaut que le câble n'encaisse pas. C'est le conducteur qui chauffe, pas la protection qui coupe.

À vérifier avant de commander

• Le type de circuit : 2P en monophasé, 4P en triphasé — tous les pôles doivent être coupés.
• La section du câble et son mode de pose, qui fixent le calibre maximal.
• La place disponible dans le tableau, en nombre de modules.
• Les protections complémentaires exigées côté photovoltaïque : différentiel à haute immunité et parafoudre avec son propre disjoncteur, selon le guide UTE C15-712-1.

L'essentiel sur ce disjoncteur

Disjoncteur Schneider Acti9 iC60N 2P 20 A courbe B : disjoncteur modulaire bipolaire (phase + neutre), calibre 20 A, courbe de déclenchement B. La courbe B déclenche plus tôt que la courbe C sur un fort courant bref, ce qui en fait le choix habituel pour un départ photovoltaïque ou un circuit de production, sans appel de courant moteur. Version 2P, pour circuit monophasé. Montage sur rail DIN, gamme Acti9 iC60N de Schneider Electric.

À qui s'adresse ce produit

Tableaux de protection d'installations photovoltaïques en autoconsommation et circuits de distribution monophasés. La courbe B visant les départs sans appel de courant moteur, elle convient aux sorties d'onduleur.

Questions fréquentes

Quelles sont les caractéristiques de ce disjoncteur ?

Disjoncteur Schneider Acti9 iC60N 2P 20 A courbe B : disjoncteur modulaire bipolaire (phase + neutre), calibre 20 A, courbe de déclenchement B. La courbe B déclenche plus tôt que la courbe C sur un fort courant bref, ce qui en fait le choix habituel pour un départ photovoltaïque ou un circuit de production, sans appel de courant moteur. Version 2P, pour circuit monophasé. Montage sur rail DIN, gamme Acti9 iC60N de Schneider Electric.

Pourquoi une courbe B et non une courbe C ?

La courbe définit le seuil de déclenchement magnétique, c'est-à-dire la réaction à un fort courant bref. La courbe B déclenche plus tôt que la courbe C : elle protège mieux un circuit à faible courant d'appel, typiquement un départ photovoltaïque ou un circuit de production, là où la courbe C est faite pour encaisser les appels de courant des moteurs et des transformateurs. Pour un onduleur, la courbe B est le choix habituel.

2P ou 4P : comment choisir ?

Selon le raccordement. Un disjoncteur 2P (bipolaire) coupe la phase et le neutre d'un circuit monophasé. Un 4P (tétrapolaire) coupe les trois phases et le neutre d'un circuit triphasé. Ce n'est pas une préférence : un circuit triphasé doit être coupé sur tous ses pôles.

Comment choisir le calibre ?

Le calibre doit protéger le câble, pas l'appareil. En cuivre, la NF C 15-100 admet au maximum 20 A pour du 2,5 mm², 25 A pour du 4 mm² et 32 A pour du 6 mm², sous un mode de pose usuel. Un calibre trop élevé laisse passer un défaut que le câble n'encaisse pas : c'est le câble qui chauffe, pas le disjoncteur qui coupe.

Un disjoncteur suffit-il pour une installation photovoltaïque ?

Non. La partie alternative demande en plus une protection différentielle — à haute immunité, parce qu'un onduleur génère des courants de fuite capacitifs permanents — et un parafoudre associé à son propre disjoncteur. Le guide UTE C15-712-1 en précise les conditions.

Est-ce du matériel adapté à un usage résidentiel ?

La gamme Acti9 iC60N de Schneider Electric est du matériel modulaire standard, destiné aux tableaux résidentiels et tertiaires sur rail DIN. Il s'intègre dans un tableau existant sans adaptateur.

Qui doit l'installer ?

Une intervention dans un tableau électrique relève d'un électricien qualifié. Le raccordement d'une installation de production au réseau passe de plus par le Consuel, qui contrôle l'ensemble.
