Coffret de protection AC NFC 15-100 - Triphase

Description

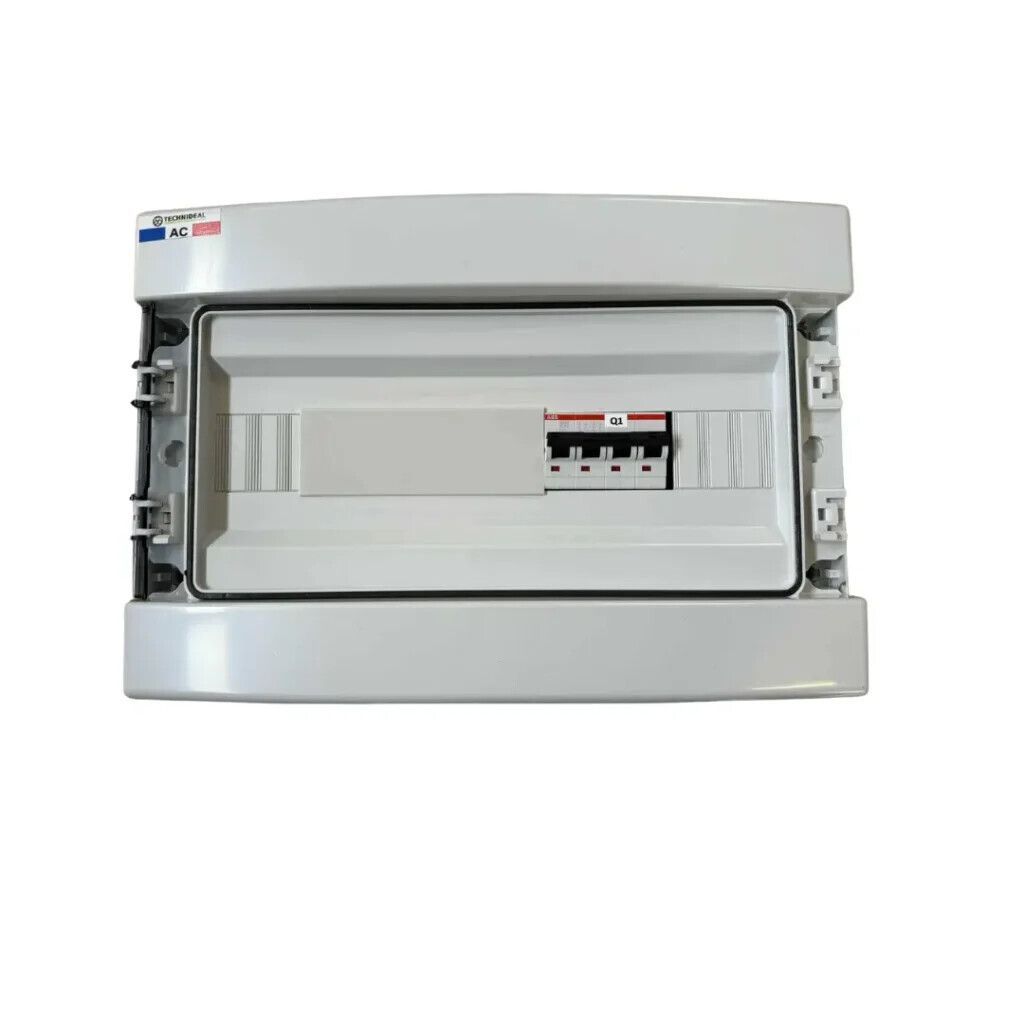

Coffret de protection AC NF C 15-100 - triphasé

COFFRET triPHASÉ – NOUVELLE NORME NF C15-100

Découvrez notre coffret triophasé IP65, prêt à accueillir vos installations photovoltaïques conformes à la nouvelle norme NF C15-100.

Pensé pour les professionnels, il allie robustesse, flexibilité et simplicité d’installation.

Un coffret prêt à être personnalisé

Ce modèle triphasé comprend des emplacements dédiés pour l’intégration par vos soins :

• Protection Maison
• Protection Photovoltaïque (PV)
• Ajoutez vos protections selon la configuration de votre projet — tout est prévu pour une intégration propre et rapide.

Adapté à votre installation solaire

Le disjoncteur triphasé maison est à sélectionner selon le calibre du disjoncteur abonné EDF :

• Abonnement 9kVA = 16A
• Abonnement 12kVA = 20A
• Abonnement 18kVA = 32A
• Abonnement 24 et 36kVA = 63A

L'installation d'un disjoncteur pour les panneaux est facultative si ce coffret est placé à moins de 3 mètres du coffret AC photovoltaïque.

L'installation d'un parafoudre dans ce coffret est facultative si ce coffret est placé à moins de 10 mètres du coffret AC photovoltaïque.

Ce coffret doit être placé entre l'AGCP et le tableau électrique principal conformément au cas numéro 1 de la nouvelle norme.

Étanchéité & sécurité garanties

Certifié IP65, ce coffret assure une étanchéité totale contre la poussière et les projections d'eau. Sa robustesse permet une installation fiable, en intérieur comme en extérieur, même dans les conditions les plus sévères.

Le répartiteur 125A permet d’accueillir dans le coffret un disjoncteur pour une PAC et ou pour une borne IRVE.

L'essentiel sur ce coffret

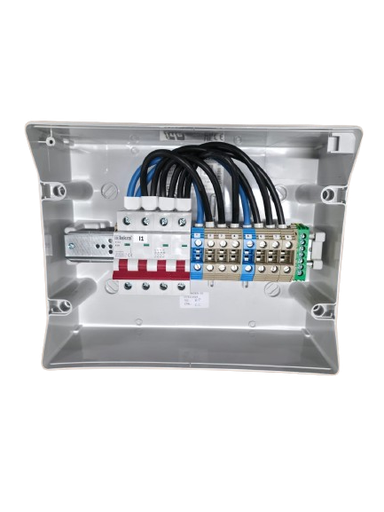

Coffret de protection AC NF C 15-100 - triphasé. Coffret pré-équipé et pré-câblé pour la partie alternative (AC), entre l'onduleur et le tableau général. Composition : Bornier précâblé pour Maison, ; Disjoncteur calibré à l'AGCP (sur demande : 9kVA = 16A, 12kVA = 20A, 18kVA = 32A, 24 et 36kVA = 63A), ; Bornier précâblé pour panneaux solaires, ; Bornier de terre ; Caractéristique mécanique : ; Poids : < 1kg. Conçu selon le guide UTE C15-712-1, étiquetage normalisé UTE.

À qui s'adresse ce produit

Installations photovoltaïques en autoconsommation raccordées en triphasé. S'adresse aux installateurs et aux autoconstructeurs qui veulent un coffret conforme sans composer eux-mêmes l'appareillage — c'est là que se concentrent les non-conformités relevées au Consuel.

Questions fréquentes

Que contient ce coffret ?

Bornier précâblé pour Maison, ; Disjoncteur calibré à l'AGCP (sur demande : 9kVA = 16A, 12kVA = 20A, 18kVA = 32A, 24 et 36kVA = 63A), ; Bornier précâblé pour panneaux solaires, ; Bornier de terre ; Caractéristique mécanique : ; Poids : < 1kg ; IP65 ce coffret résiste à la poussière et à l’humidité. ; Dimensions : 231 x 238 x 118 mm (à titre indicatif, mais peut varier selon les disponibilités de nos fournisseurs).

Ce coffret est-il conforme au guide UTE C15-712-1 ?

Il est conçu pour l'être : différentiel à haute immunité, parafoudre de type II associé à son propre disjoncteur de protection, étiquetage normalisé UTE. La conformité finale de l'installation dépend aussi du dimensionnement retenu et de la mise en œuvre — c'est l'installateur qui l'engage auprès du Consuel.

Pourquoi un différentiel « haute immunité » ?

Parce qu'un onduleur photovoltaïque génère en permanence des courants de fuite capacitifs, sans qu'il y ait de défaut. Un différentiel ordinaire les interprète comme une fuite et déclenche. Le modèle haute immunité est conçu pour les ignorer tout en gardant sa fonction de protection des personnes.

Le parafoudre est-il vraiment nécessaire ?

Oui dans la grande majorité des cas, et le guide UTE C15-712-1 en précise les conditions. Une installation photovoltaïque est un ensemble de grandes boucles conductrices placées en hauteur : c'est la configuration la plus exposée aux surtensions induites par la foudre, même sans impact direct. Le parafoudre protège l'onduleur, qui est le poste le plus coûteux.

Puis-je l'installer moi-même ?

Le coffret arrive pré-câblé, ce qui réduit l'intervention au raccordement des arrivées et des départs. Mais le raccordement d'une installation photovoltaïque au réseau relève d'un électricien qualifié, et le passage au Consuel l'exige en pratique.

Comment choisir le bon calibre ?

D'après la puissance de l'onduleur et le type de raccordement, monophasé ou triphasé. Un coffret surdimensionné ne protège pas mieux : un disjoncteur trop gros laisse passer un défaut que le câble n'encaisse pas. En cas de doute, faites valider le dimensionnement avant de commander.
