Lorentz - Pompe immergée - PS2-150
La pompe solaire Lorentz centrifuge PS2-150 est idéale pour les forages jusqu'à 20m de hauteur manométrique avec un débit allant jusqu'à 6,1 m3/h.
En variante hélicoïdale, elle est parfaite pour réaliser un pompage jusqu'à 60m de hauteur manométrique pour un débit maximum de 1,4m3/h.
Elle s'alimente au fil du soleil (fonctionnement sur batterie possible) avec des panneaux de générant 17V minimum et produisant 300W maximum.
En savoir plus
Besoin d'aide pour définir votre kit solaire sur-mesure ?
Utilisez notre simulateur solaire et bénéficiez des conseils de notre équipe
Documentations
Description
La gamme de pompes Lorentz PS2-150 est déclinée sous plusieurs modèles centrifuges ou hélicoïdaux. Vous pouvez adapter le choix de votre pompe selon votre utilisation ou votre puissance solaire. Les courbes de fonctionnement des pompes PS2-150 sont disponibles en annexe, en documents PDF.
Différentes déclinaisons de modèles de pompes centrifuges et hélicoïdales LORENTZ PS2-150 :
| Modèle de pompe |  Hauteur maximum de relevage |
 Débit produit maximum |
 Voltage MPP PV minimum |
Voltage MPP PV maximum |
Puissance PV maximum |

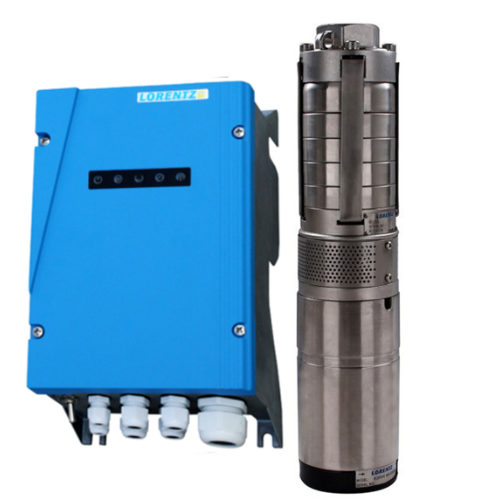

| PS2 150 C-SJ 5-4 (centrifuge) | 12 m | 6.1 m3/h | 17 V | 50 V | 300 W |

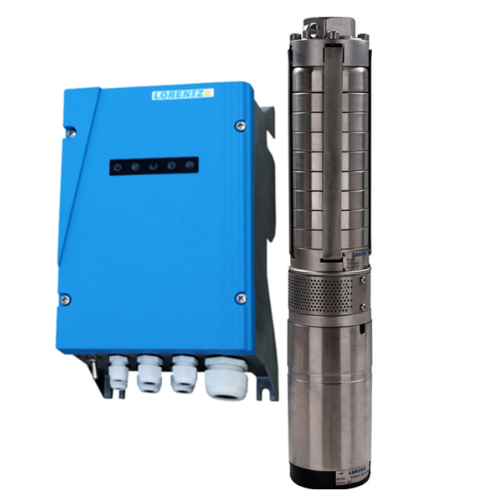

| PS2 150 C-SJ 5-8 (centrifuge) | 20 m | 4,6 m3/h | |||

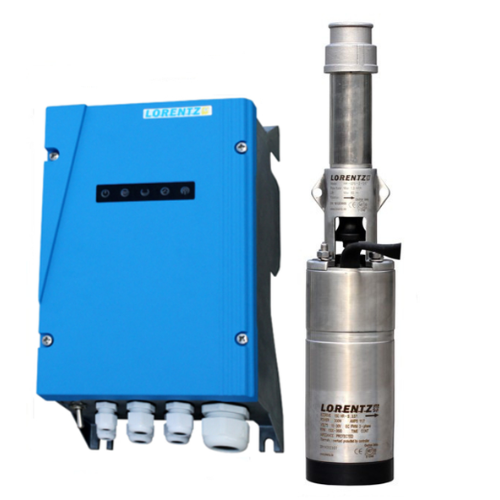

| PS2 150 AHR-04S (centrifuge) | 60 m | 0,77 m3/h | |||

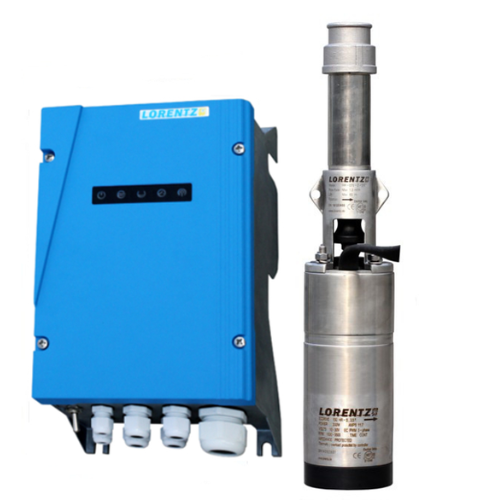

| PS2 150 AHR-07S (centrifuge) | 60 m | 1,4 m3/h |
Pour réaliser une bonne installation de pompage solaire, suivez les instructions suivantes :
- Identifier vos besoins en m3/j ou en m3/h (ou volume souhaité)
- Définissez la profondeur du forage, le niveau d'eau statique, le niveau d'eau de sécheresse
- Assurez-vous d'avoir une hauteur totale inférieure à la chute maximale de la pompe en prenant en compte la hauteur du château d'eau
- Utilisez des moyens de protection contre le fonctionnement à sec des pompes
- Dimensionnez correctement la puissance du parc de panneaux solaires
Pour plus d'information, n'hésitez pas à nous contacter par mail à : relationclient@myshop-solaire.com
Garantie 2 ans.
Contactez nous au 01 47 55 74 26 pour tout devis personnalisé et choix des panneaux solaires. - See more at: https://www.myshop-solaire.com/pompe-solaire-shurflo-9325-24v-_r_68_i_581.html#sthash.oEMAOIWd.dpuf
Contactez nous au 01 47 55 74 26 pour tout devis personnalisé et choix des panneaux solaires. - See more at: https://www.myshop-solaire.com/pompe-solaire-shurflo-9325-24v-_r_68_i_581.html#sthash.oEMAOIWd.dpuf
Contactez nous au 01 47 55 74 26 pour tout devis personnalisé et choix des panneaux solaires. - See more at: https://www.myshop-solaire.com/pompe-solaire-shurflo-9325-24v-_r_68_i_581.html#sthash.oEMAOIWd.dpuf
Caractéristiques techniques
Avantages des produits de marque Lorentz :
- Fabriqué en Allemagne
- Matériaux haute qualité non corrodables
- Composants en acier inoxydable moulé
- Photovoltaïque direct avec options de connexion en courant alternatif
- Technologie MPPT pour optimiser la production d’énergie des panneaux solaires
- Moteurs CC sans balais ECDRIVE, conçus pour une utilisation solaire avec plus de 90% d’efficacité
- Technologie pouvant fonctionner en direct avec les panneaux (au fil du soleil) sans système de batteries
Schéma de système de pompage solaire immergé Lorentz :
Le système de pompage Lorentz peut être utilisé pour de nombreuses applications comme l'alimentation de maisons ou de villages en eau portable, une utilisation de l'ordre sanitaire/humanitaire ou encore pour de l'irrigation agricole.
Le système global est composé des éléments suivant :
- La pompe solaire Lorentz, celle-ci est placée dans un forage et sera alimentée directement par les panneaux solaires. Il n'y a pas besoin d'un système de batteries.
- Le contrôleur de charge MPPT de la pompe, il s'occupe d'optimiser l'alimentation de la pompe en fonction de la production solaire. Il permet également de faire le relais entre les sondes et relais présents sur le système, et la pompe grâce à son électronique intégrée.
- Le panneau solaire permet de produire de l'énergie et d'alimenter tout le système de pompage. Il est donc primordial de bien dimensionner cette partie afin que les panneaux solaires ne soient pas sous dimensionnés par rapport à votre besoin ou inversement, qu'ils n'atteignent pas les limites du système.
- Le réservoir est utilisé comme système de stockage. L'eau est acheminée pendant les heures d'ensoleillement et elle peut être utilisée selon les besoins. Il n'y a donc pas besoin de batteries qui sont des éléments coûteux et des pièces à remplacer. Le résevoir est généralement placé en hauteur ; cela a plusieurs avantages comme protéger l'eau de certains aléas et également de fournir une alimentation gravitaire au point d'utilisation. Ce mode d'acheminement permet de ne pas consommer d'énergie et donc de ne peu ou pas avoir de frais de maintenance sur le réseau de distribution.
Système de pompage solaire immergé Lorentz détaillé :
Le systèmes de pompage Lorentz peut se voir ajouter de nombreux éléments pour l'améliorer. Ils servent à l'optimisation de la production, perfectionner la gestion du process et à créer des protections supplémentaires sur l'ensemble de l'installation.
- Le capteur de niveau est primordial, il protège la pompe d'un fonctionnement à sec.
- La tige de terre permet de protéger le système contre les surtensions provoquées par la foudre par exemple.
- Le kit d'épissurage permet de réaliser un liaison étanche pour l'alimentation de la pompe. Une étanchéité mal réalisée est un des principaux problèmes rencontrés sur les pompes immergées.
- Le filin de sécurité est utilisé pour maintenir la pompe droite
