Kit solaire hors réseau autonome 500W 12V - Lithium Powertech

Description

Le kit solaire 500W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter vos consommateurs en 12V hors réseau. Il est composé de :

• • 1 panneau solaire Jolywood 500 Wc : ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils sont fabriqués en France et ont une garantie de 25 ans.
  • 1 Batterie lithium PowerBrick+ 12 V / 100 Ah (BMS intégré): elle stocke l'énergie produite par le panneau et alimente vos appareils 12 V même la nuit ou par temps couvert.

Avantages du kit solaire 500W 12V

Le kit solaire  500W offre de nombreux avantages, notamment :

• Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
• Il permet d'être indépendant du réseau électrique.

Le kit solaire 500W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire pour alimenter des petits besoins en 12V. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

N.B : il s'agit d'un kit solaire en 12V, pour utiliser des appareils en 230V, l'ajout d'un convertisseur 12/230V sera indispensable.

le meilleur du soleil avec jOLYWOOD

• Dimensions : 1950 mm x 1134 mm x 30 mm
• Poids : 27,6 kg
• Voc : 43,58 V
• Isc : 14,12 A
• Vmp : 37,47 V
• Imp : 13,34 A
• Garantie : 25 ans



Le panneau solaire 500W Jolywood  offre une efficacité accrue et une durabilité exceptionnelle, grâce à sa technologie avancée N-Type et sa conception en biverre.

• Technologie bifaciale N-Type : capture la lumière sur les deux faces, augmentant la production d'énergie de 10 à 30 % par rapport à un panneau classique.
• Performance en faible luminosité : idéal pour les régions sujettes à des conditions météorologiques variables.
• Rendement énergétique supérieur : un rendement élevé qui permet d'exploiter au mieux chaque rayon de soleil.

Ce panneau monofacial est équipé à son arrière de 2 câbles de 1m sertis d’une paires de connecteur MC4 pour un branchement facile.

Production électrique de vos panneaux solaires
500W	Nord	Sud
HIVER	516 Wh/j	870 Wh/j
ETE	1741 Wh/j	2090 Wh/j

LA BATTERIE POWERBRICK+ 12 V / 100 AH

La PowerBrick+ 12 V / 100 Ah est une batterie lithium fer phosphate (LiFePO4) à BMS intégré, assemblée en France par PowerTech Systems. Contrairement à un parc plomb, elle restitue la quasi-totalité de sa capacité : vous disposez réellement de 1,28 kWh, et elle tient 3 000 cycles à 100 % de décharge. Le BMS embarqué surveille chaque cellule, les équilibre et coupe en cas de sous-tension, de surtension, de court-circuit ou de surchauffe : aucun organe de sécurité supplémentaire n'est à prévoir.

Son boîtier IP65 autorise le montage dans n'importe quelle position, et le Bluetooth intégré permet de suivre l'état de charge réel depuis un smartphone, ce que la seule tension ne permet pas de lire sur une batterie LiFePO4.

Batterie lithium PowerBrick+ 12 V / 100 Ah (BMS intégré) :

• Capacité du parc : 100 Ah sous 12,8 V
• Énergie stockée : 1,28 kWh
• Nombre de cycles : 3 000 cycles à 100 % de profondeur de décharge, 4 500 cycles à 80 %
• Courant de charge : 100 A maximum
• Courant de décharge : 125 A en continu (1,6 kW), pointe à 200 A pendant moins de 30 s
• Dimensions : 260 x 168 x 212 mm
• Poids : 11,3 kg
• Indice de protection : IP65
• Suivi Bluetooth intégré (état de charge, tension et température par cellule)
• Assemblage en France, certifications CE, RoHS et UN38.3

DU MATÉRIEL DE QUALITÉ POUR UNE DURÉE DE VIE ET SÛRETÉ MAXIMALE !

Ce kit solaire de forte puissance dispose également de tous les éléments qui vous permettront d'assurer une performance la plus longue, une durée de vie accrue et une sécurité totale !

Afin d'éviter les décharges profondes et d'impacter votre batterie 12V, le battery protect est inclu dans ce kit !

schéma complet

télécharger

guide de montage

télécharger

MATÉRIELS ADDITIONNELS A CE KIT SOLAIRE

Notre rubrique batteries réunit les modèles compatibles pour étendre le parc. Notre bureau d'étude dimensionne gratuitement votre projet : contactez-nous.

Questions fréquentes

Quelle consommation ce kit couvre-t-il, et comment l'estimer en Wh ?

Ce kit est un ensemble 12 V sans convertisseur : il alimente des appareils en courant continu. La batterie lithium PowerBrick+ 12,8 V 100 Ah représente 1 280 Wh, dont environ 1 150 Wh réellement utilisables, le lithium acceptant des décharges bien plus profondes que le plomb. Pour chiffrer votre besoin, multipliez la puissance de chaque appareil par sa durée d'usage : un éclairage LED 12 V de 30 W pendant 5 heures consomme 150 Wh, une glacière à compression de 45 W fonctionnant à mi-temps environ 540 Wh par jour, une pompe de 60 W pendant une heure 60 Wh.

Combien de jours d'autonomie sans soleil, et quelle différence entre l'été et l'hiver ?

Avec 1 150 Wh exploitables, une consommation de 500 Wh par jour tient un peu plus de deux jours sans aucun apport solaire. Le panneau de 500 Wc produit de l'ordre de 1,6 à 2,2 kWh par belle journée d'été et seulement 300 à 600 Wh par journée courte et couverte en décembre. Attention également au froid : une batterie lithium ne doit pas être rechargée en dessous de 0 °C, ce que son BMS empêche automatiquement.

Faut-il prévoir un convertisseur 230 V ou un groupe électrogène ?

Le kit ne comporte pas de convertisseur : pour alimenter des appareils en 230 V, il faut ajouter un convertisseur Victron Phoenix raccordé au parc, avec son fusible et une section adaptée. Nous préconisons 6 mm² et un fusible de 40 A pour un 500 VA en 12 V, 25 mm² et 80 A pour un 800 VA, 35 mm² et 100 A pour un 1200 VA. Un groupe électrogène ne peut pas recharger ce kit tel quel : il faudrait lui associer un chargeur de batterie lithium compatible, ou passer à un convertisseur-chargeur MultiPlus.

Peut-on agrandir le parc batterie ou ajouter un panneau plus tard ?

Le SmartSolar MPPT 100/30 est limité à 30 A, soit environ 380 W côté batterie en 12 V : le panneau de 500 Wc est volontairement surdimensionné, ce qui améliore la production par ciel couvert, le régulateur écrêtant simplement aux heures les plus favorables. Ajouter un second panneau suppose donc de changer de régulateur. Côté stockage, les batteries PowerBrick+ 12 V se montent en parallèle : une seconde unité double la réserve, à condition de respecter les règles de câblage symétrique du fabricant.

Faut-il un électricien, et quelles protections sont fournies ?

Le kit est livré complet côté courant continu : porte-fusible MEGA-fuse et ses fusibles, porte-fusible MIDI-fuse et ses fusibles 40 A, et un Smart Battery Protect 65 A qui coupe les consommateurs avant une décharge excessive. La batterie dispose en outre de son propre BMS, qui gère les seuils de tension, de courant et de température. Le montage ne demande pas d'habilitation puisqu'il n'y a pas de 230 V ; si vous ajoutez plus tard un convertisseur alimentant des prises fixes, ce câblage relèvera d'un électricien.

Quelle durée de vie pour la batterie lithium et quel entretien ?

PowerTech Systems annonce 3 000 cycles à 100 % de décharge, et 4 500 cycles à 80 %, pour cette batterie LiFePO4, soit un ordre de grandeur au-dessus d'un parc plomb, et elle ne craint pas de rester partiellement chargée. Elle est étanche et sans entretien. Les points de vigilance sont la température, la recharge interdite sous 0 °C, et le serrage des cosses à contrôler une fois par an. Le panneau se nettoie à l'eau claire une à deux fois par an, et un nettoyage de la face arrière du bifacial reste inutile.

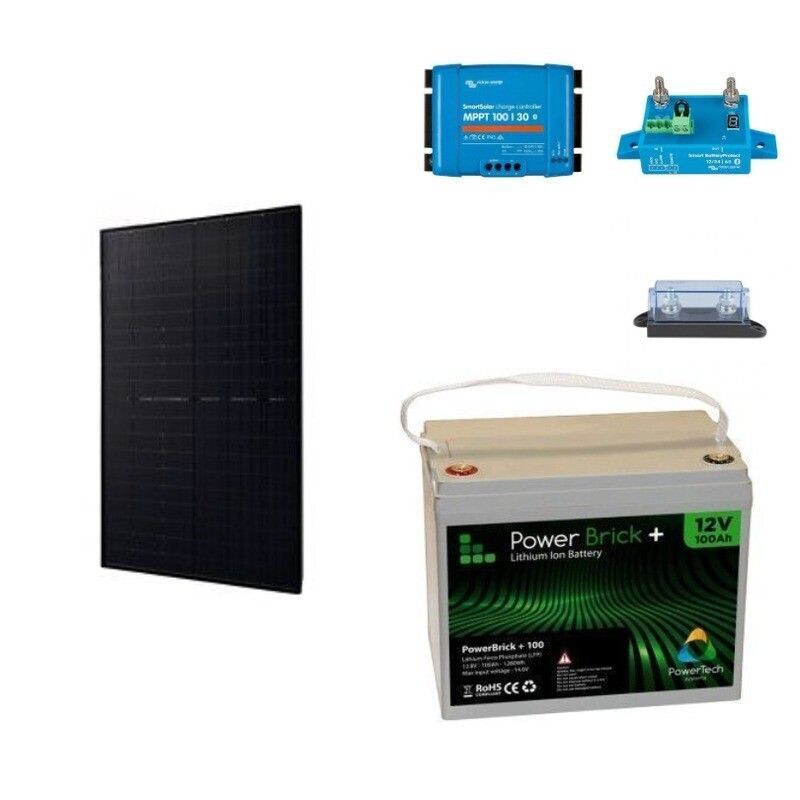

Composition du kit :

• 1 x Jolywood - Bifacial N-type - 500W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 100/30 (12/24V)
• 1 x PowerBrick+ Batterie Lithium 12V/100Ah (BMS intégré)
• 2 x Stäubli - Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 2 x Bobine de 10m - Cable qualité solaire 6mm²
• 4 x Cosse plate M8
• 1 x Victron Energy - Smart Battery Protect 12V/24V - 65A
• 1 x Victron Energy - Porte fusible MEGA-fuse
• 2 x Victron Energy -Fusible MEGA-fuse 80V - 60A
• 1 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-M8
• 6 x Cosse plate M6
• 1 x Victron Energy - Porte fusible MIDI-fuse
• 2 x Victron Energy - MIDI-fuse 58V - 40A

Caractéristiques techniques
